Tay Bấm Xả Ma Sát (Friction Shifter) Gắn Ghi-đông Cực Đỉnh

Cập nhật quan trọng ngày 09/05/26:

Đã tải lên phiên bản thiết kế mới và cải tiến vượt bậc. Hiệu suất chuyển số và độ tin cậy được nâng cấp đáng kể nhờ cơ chế ma sát mới. In dễ dàng và cứng cáp hơn.

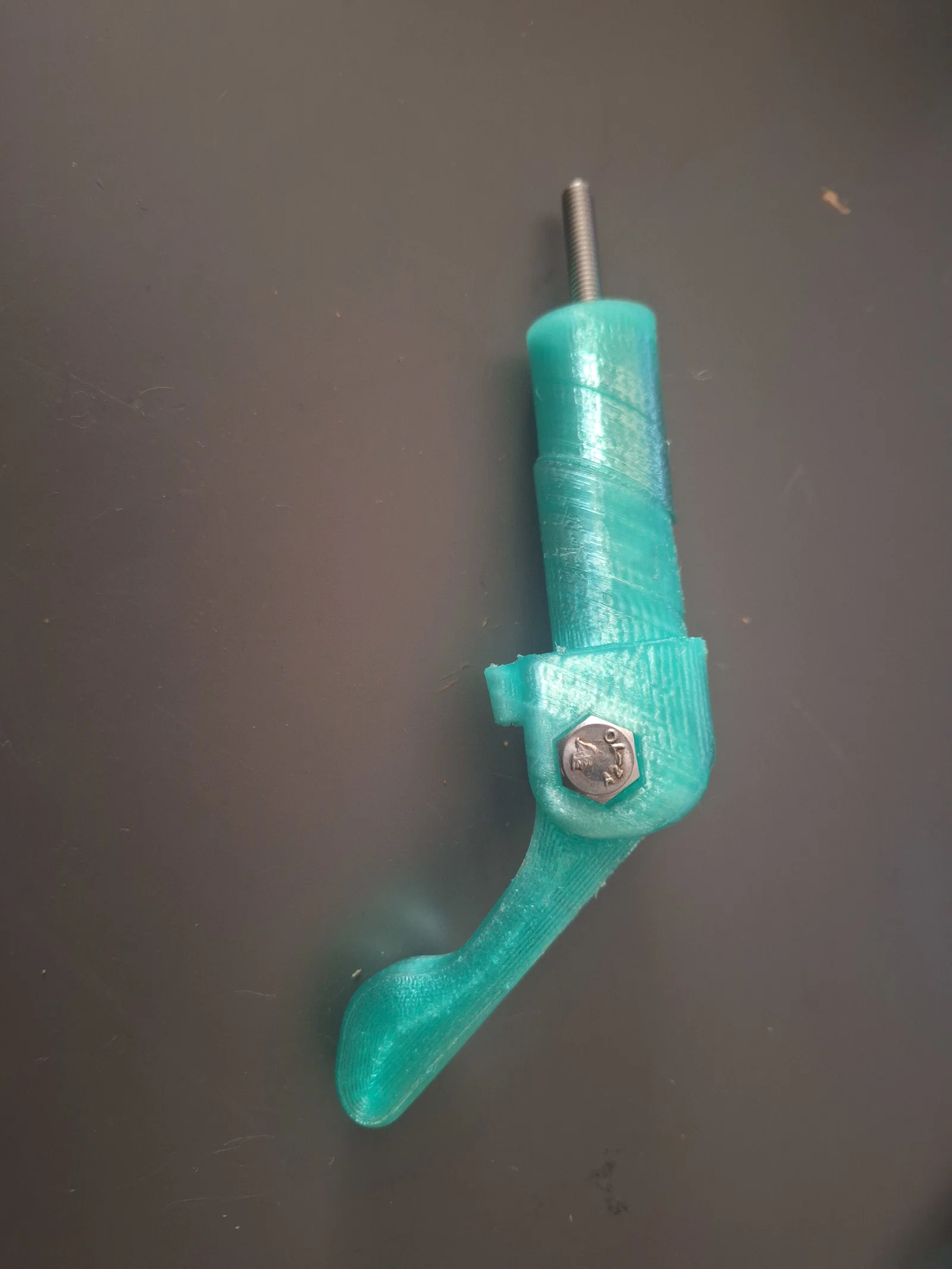

Đây là mẫu tay bấm xả (friction shifter) được in 3D gần như hoàn toàn. Dự án này mình đã ấp ủ hơn 4 năm trời. Đây là phiên bản mới nhất và xịn nhất! Mình chọn nhựa PETG vì đặc tính cơ học tốt, giá rẻ và hoàn thiện bề mặt đẹp. Các chi tiết được thiết kế để in xong là dùng được ngay mà không cần xử lý hậu kỳ nhiều. Không cần dùng support, nhưng tùy máy in mà bạn có thể thêm để hỗ trợ phần overhang. Bề mặt ma sát sử dụng chồng đệm lò xo Belleville, đệm kim loại phẳng và đệm nylon, giúp cảm giác chuyển số mượt mà và giữ lực căng ổn định. Mình đã sử dụng bộ này hàng ngày hơn 6 tháng nay mà không gặp vấn đề gì. Hoạt động cực tốt!

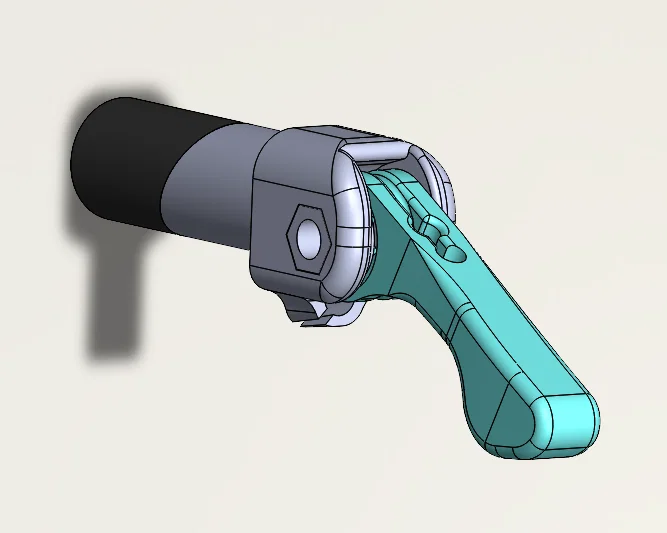

Mình dùng cho hệ thống 3x7 nên dải kéo cáp không cần dài. Mình nghĩ dùng cho bộ 8 líp hoặc 9 líp cũng ổn. Với líp 10 trở lên, chắc chắn bạn sẽ cần nòng shifter lớn hơn. Bạn có thể tự chỉnh sửa file SolidWorks hoặc nhắn mình để mình làm bản dải rộng hơn nếu cần.

Tính năng:

• Có thể tháo lắp shifter khỏi xe mà không cần gỡ dây đề. Rất tiện để bảo trì hoặc thay thế.
  • Cụm dẫn cáp kép cho phép tháo rời shifter dễ dàng.
  • Bộ phận gá (shifter pod) cũng có thể tháo rời.

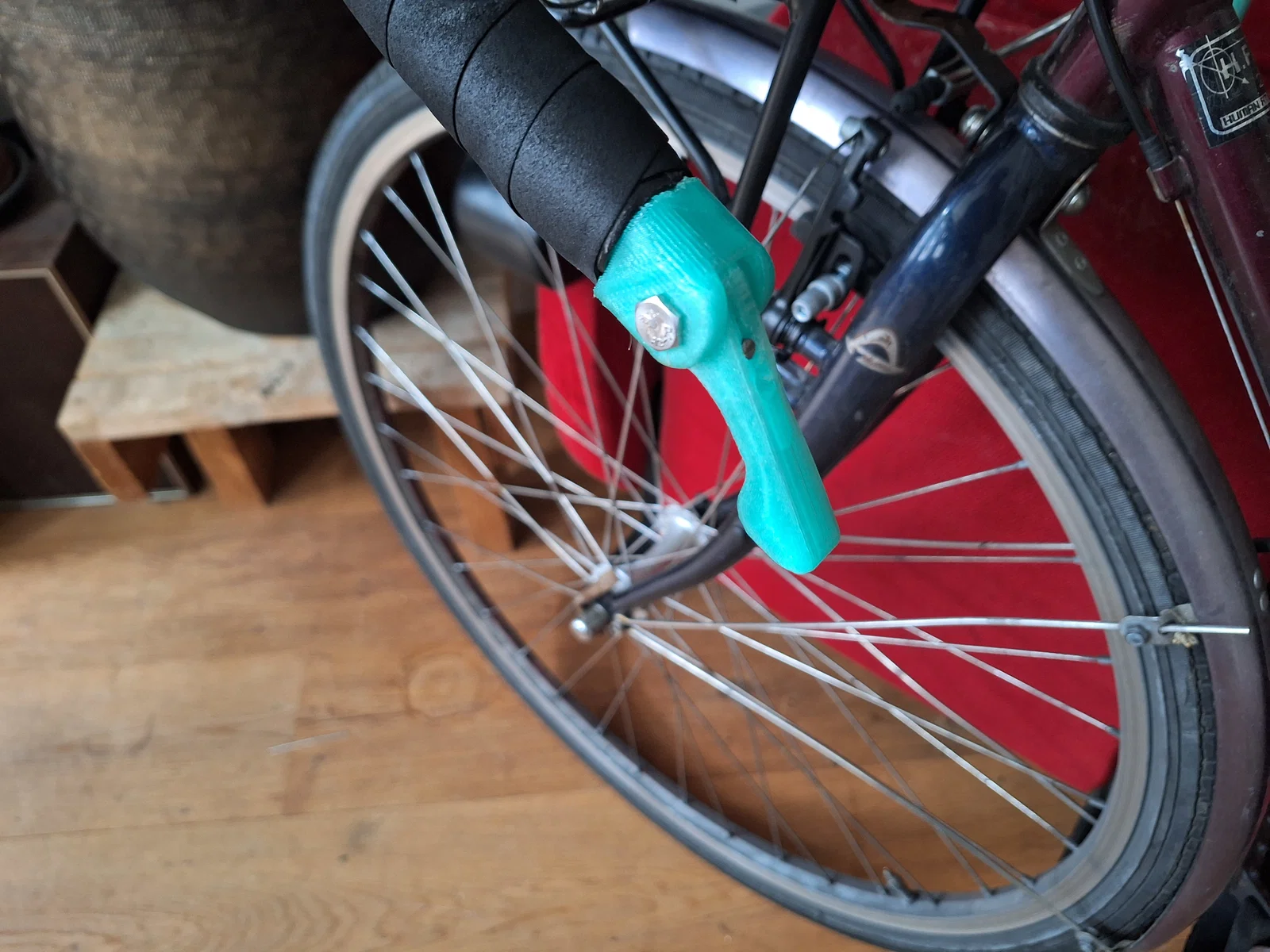

• Kẹp kiểu quill giúp vừa vặn với nhiều loại ghi-đông.
• Chi phí cực rẻ (chưa đến 1.50 EURO một bộ)!
• Chồng đệm chuyên dụng giúp hiệu suất ổn định bất kể máy in của bạn thế nào.
• Đệm côn Belleville giữ lực siết bu-lông, không lo bị lỏng sau mỗi lần đạp.
• Thiết kế linh hoạt, chỉ cần lật ngược shifter pod trong phần mềm cắt lớp (slicer) là dùng được cho cả líp và đĩa.
• Không cần xử lý hậu kỳ.
• Bu-lông có thể siết bằng lục giác nhỏ hoặc vặn tay (nếu dùng đai ốc cánh), cực tiện khi đang đạp ngoài đường.

Hướng dẫn lắp ráp:

Link video hướng dẫn trên YouTube

Cài đặt in:

Mình in trên máy Bambu Lab A1 với đầu phun 0.8mm để tăng độ bền. Đầu 0.4mm dùng vẫn tốt.

• Chiều cao lớp in 0.12mm.
• In đặc 100% (infill).
• 4 vòng tường (wall loops).
• Không cần support (nhưng thêm support cho pod và shifter sẽ giúp phần overhang đẹp hơn).

Phần cứng (cho mỗi bên):

• [1x] Bu-lông đầu lục giác M5x60mm
• [1x] Đai ốc M5
• [1x] Vòng đệm M5x10mm
• [1x] Bu-lông M6x30mm
• [1x] Đai ốc M6
• [4x] Vòng đệm kim loại M6x12x0.5mm
• [4x] Vòng đệm nylon M6x16x1mm
• [2x] Vòng đệm lò xo nén Belleville M6x12.5x0.35mm (Link Ali Express)

Lưu ý khác:

PETG in rất dễ. Món này có thể không bền bằng đồ kim loại zin nhưng bạn không cần lo đâu! Khuyên các bạn không nên dùng PLA vì không đảm bảo độ tin cậy. PETG là lý tưởng nhất, nếu dùng nhựa carbon nylon thì bền hơn nhưng khó làm đẹp bề mặt. Hãy xem kỹ video để biết cách xếp các vòng đệm, nhất là chiều của đệm Belleville.

Cứ thoải mái đặt câu hỏi hoặc yêu cầu mình chỉnh sửa mẫu nhé. Chúc các bạn vui vẻ!

Harry
