Phễu Đổ Dầu Diesel/Phụ Gia (Kiểu Cũ)

Đây là mẫu phễu rót dầu diesel cải tiến, dùng được cho cả phụ gia và nhiên liệu diesel thông thường. Phễu này được thiết kế để mở lẫy chống đổ nhầm nhiên liệu tiêu chuẩn tại Anh.

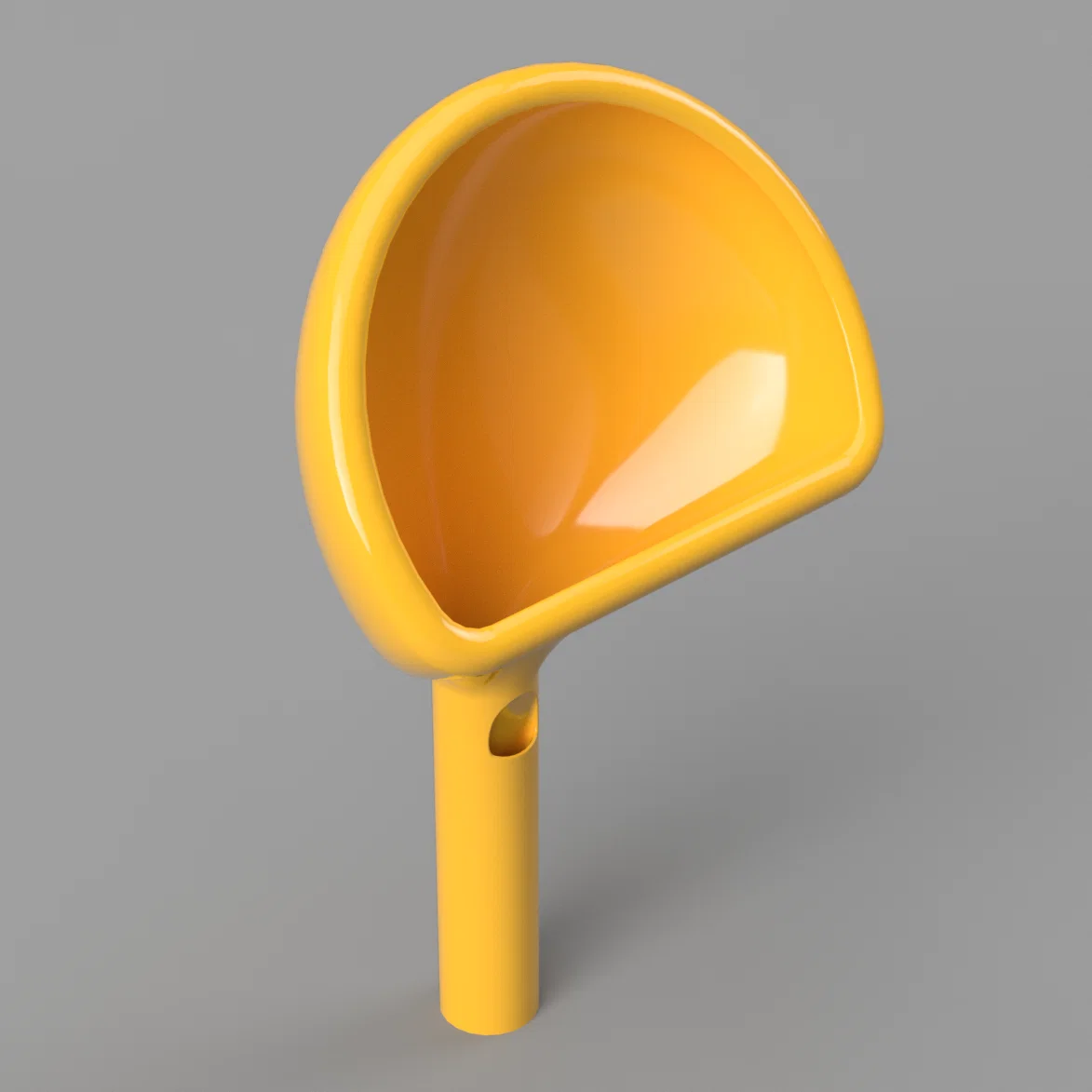

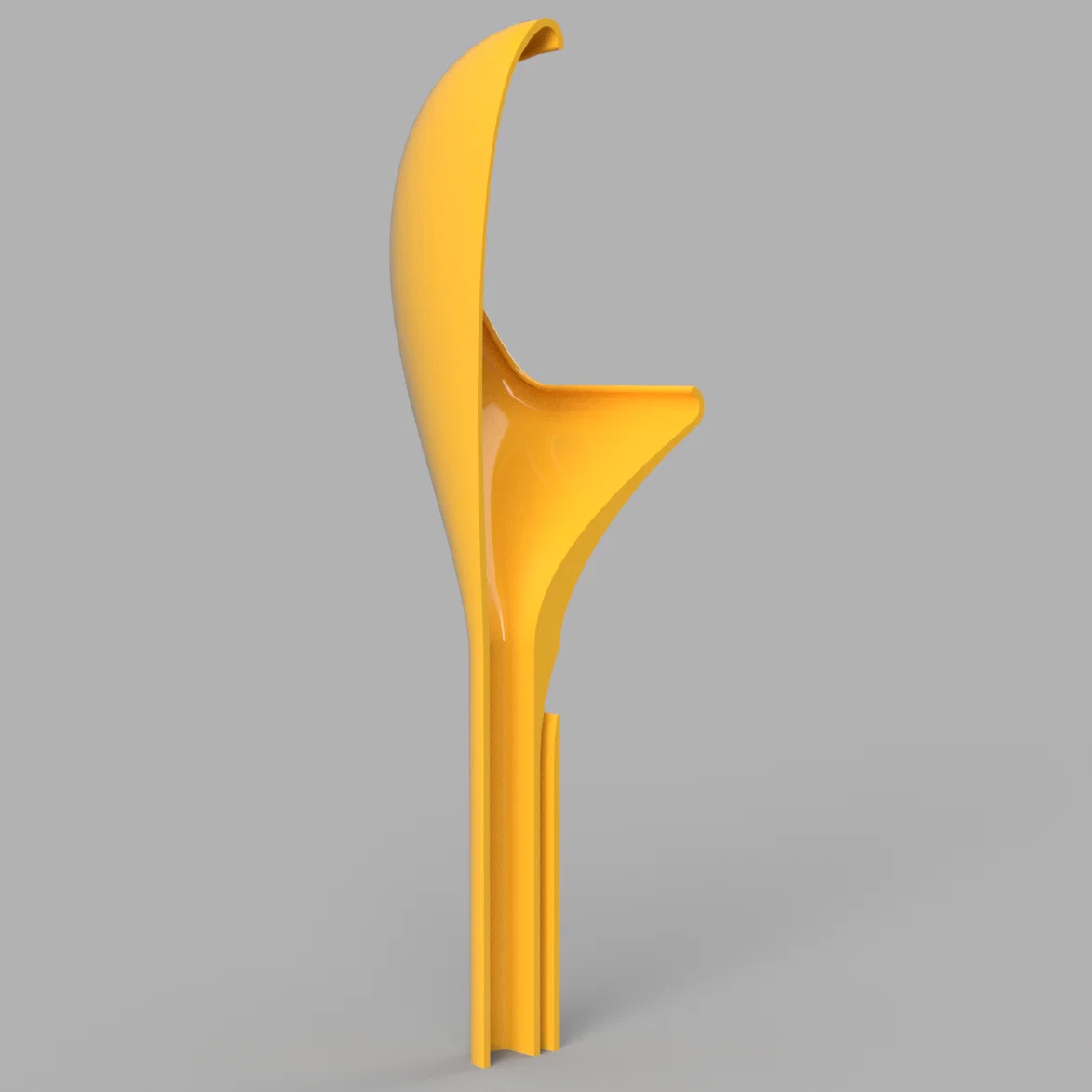

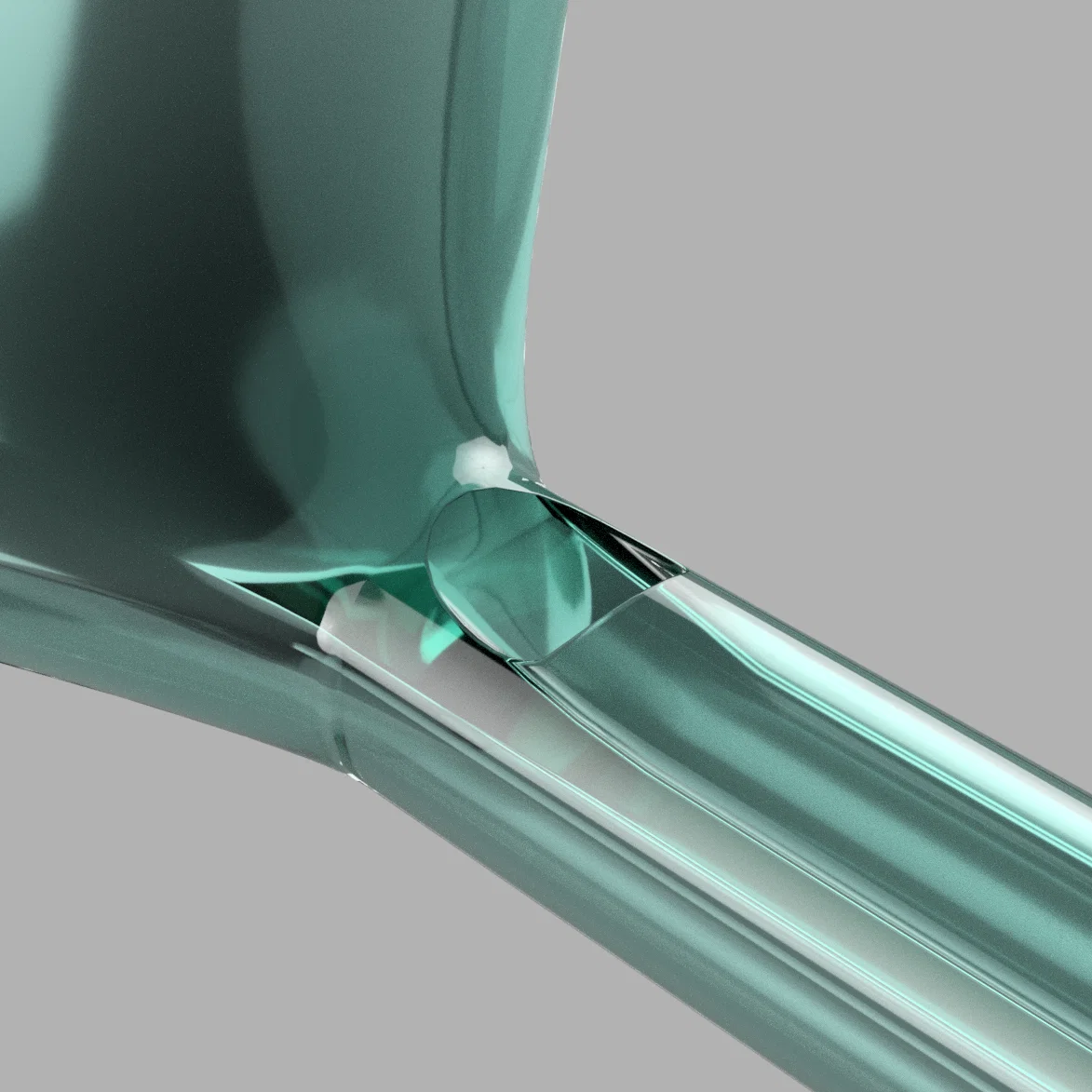

Phiên bản này được đúc kết từ kinh nghiệm thiết kế phễu nhiên liệu của mình. Các loại bình chứa UN đòi hỏi phễu có miệng/ống dẫn lớn, nên mình thiết kế phần miệng phễu rất rộng. Đường dẫn nhiên liệu trơn tru kết hợp với khe thoát khí chuyên dụng giúp tránh tình trạng bị trào ngược hoặc nổi bọt khí.

Một chiếc phễu thiết kế tốt sẽ giúp bạn đổ nhiên liệu nhanh hơn. Với mẫu này, mình có thể đổ đầy bình với tốc độ tương đương khi đổ tại trạm xăng.

In 3D

In phễu 3D thường khó do các đường vân lớp in nằm ngang. Điều này không chỉ làm sản phẩm trông xấu mà còn khiến dầu diesel dễ bị rò rỉ qua các khe hở. Để giải quyết cả hai vấn đề này, thiết kế của mình hạn chế tối đa các đoạn nằm ngang và sử dụng vách dày 2 mm. Nhờ đó, ngay cả khi in nhanh với chiều cao lớp in lớn, sản phẩm vẫn có độ chồng lấp lớp tốt và đảm bảo kín khít.

Phễu được thiết kế in nguyên khối để tránh phải dùng keo dán (vì keo có thể bị bong tróc hoặc tan chảy khi gặp nhiên liệu). Mẫu này có thể in trên máy Bambu Lab A1 (chiều cao in tối đa 256 mm). Phần trên của phễu khá nặng, bạn nên dùng thêm support, sử dụng lớp brim trên bàn in có độ bám dính tốt hoặc giảm tốc độ in. Vì phễu khá cao, các lỗi về chiều cao lớp in và độ bám dính sẽ dễ xảy ra, nên hãy đảm bảo cấu hình máy in chính xác.

Nhựa PLA sẽ bị biến dạng trong xe ô tô nóng, vì vậy mình khuyên bạn nên dùng nhựa PETG. Nhớ loại bỏ các sợi nhựa thừa (stringing) vì chúng có thể làm tắc bộ lọc dầu của bạn.

Quá dài hoặc quá ngắn?

Bạn hãy sử dụng phiên bản deacald-diesel-funnel-v2_longstem đi kèm nhé. Phiên bản này có phần thân dài 30 cm, bạn có thể cắt tùy ý trong phần mềm slicer.

An toàn

Vòi bơm tại trạm xăng được thiết kế với các tính năng an toàn cao cấp. Phễu này mình thiết kế nhằm mục đích in nhanh và hiệu quả, không tính đến các tiêu chuẩn an toàn công nghiệp. Bạn phải tự chịu trách nhiệm khi xử lý nhiên liệu.

Một vài lưu ý cơ bản:

1. Trước khi rót nhiên liệu từ bình chứa, hãy tìm hiểu quy định về môi trường tại địa phương.
2. Tránh rót nhiên liệu gần nguồn nước hoặc cống thoát nước để tránh gây ô nhiễm. Không nên đổ khi trời mưa. Nếu lỡ làm tràn dầu trên xe, hãy dùng khăn lau sạch thay vì rửa bằng nước.
3. Lưu số điện thoại cơ quan môi trường và an toàn giao thông địa phương để báo cáo nếu xảy ra sự cố tràn dầu. Dầu diesel rất trơn và gây nguy hiểm cho người đi xe đạp, xe máy và người đi bộ.
4. Mặc dù diesel khó bắt lửa ở khối lượng lớn, nhưng với lượng nhỏ (như các giọt nhỏ trong lỗ rỗng nhựa) thì rất dễ cháy. Không để phễu gần nguồn nhiệt hoặc tia lửa.
5. Tuyệt đối không dùng phễu này cho xăng vì xăng rất dễ cháy và có thể làm hỏng nhựa PLA.
6. Lẫy chống đổ nhầm trên xe giúp bạn tránh đổ nhầm xăng. Phễu này cho phép bạn đổ bất cứ thứ gì vào bình, nhưng việc đổ sai loại phụ gia hoặc sai loại nhiên liệu sẽ làm hỏng xe của bạn.
7. Đồ in 3D có thể bị nứt theo đường vân lớp in. Hãy kiểm tra kỹ trước mỗi lần sử dụng. Bạn có thể dùng camera macro của điện thoại để soi các vết nứt.

Đây chỉ là một chiếc phễu. Hãy sử dụng có trách nhiệm để bảo vệ môi trường và chiếc xe của bạn.

Sửa đổi

Theo giấy phép public domain, bạn được tự do chỉnh sửa hoặc mod lại chi tiết này. File Autodesk Fusion được đính kèm, chúc bạn mod vui vẻ.

Các vấn đề đã biết

Trên máy Bambu Lab A1 của mình, tính năng ironing có thể gây đắp thêm lớp ở các đoạn nghiêng 45 độ, dẫn đến tăng chiều cao in không mong muốn và gây lỗi bản in. Không nên bật ironing.

Các lỗi thẩm mỹ có thể xảy ra nếu mặt sau miệng phễu không đạt độ dày 3 đường nét. Bạn có thể giảm độ rộng đường in hoặc dùng vòi phun 0.2 mm để đẹp hơn. Điều này không ảnh hưởng đến chức năng.

Khước từ trách nhiệm

Thiết kế này được cung cấp như hiện trạng, không đảm bảo bất cứ điều gì. Bạn tự chịu trách nhiệm về rủi ro và tuân thủ pháp luật khi sử dụng sản phẩm này.
