Nắp đậy an toàn ổ cắm điện chuẩn EU (Schuko)

Đây là nắp đậy an toàn cho trẻ em dành cho ổ cắm điện chuẩn EU Schuko / CEE 7/3 (có tiếp địa) và CEE 7/4. Nó được thiết kế để lọt vào hốc tròn của ổ cắm, chặn kín hai lỗ cắm điện — giúp ngăn trẻ nhỏ nhét kẹp tóc, nĩa hoặc ngón tay vào các điểm tiếp điện.

Thiết kế

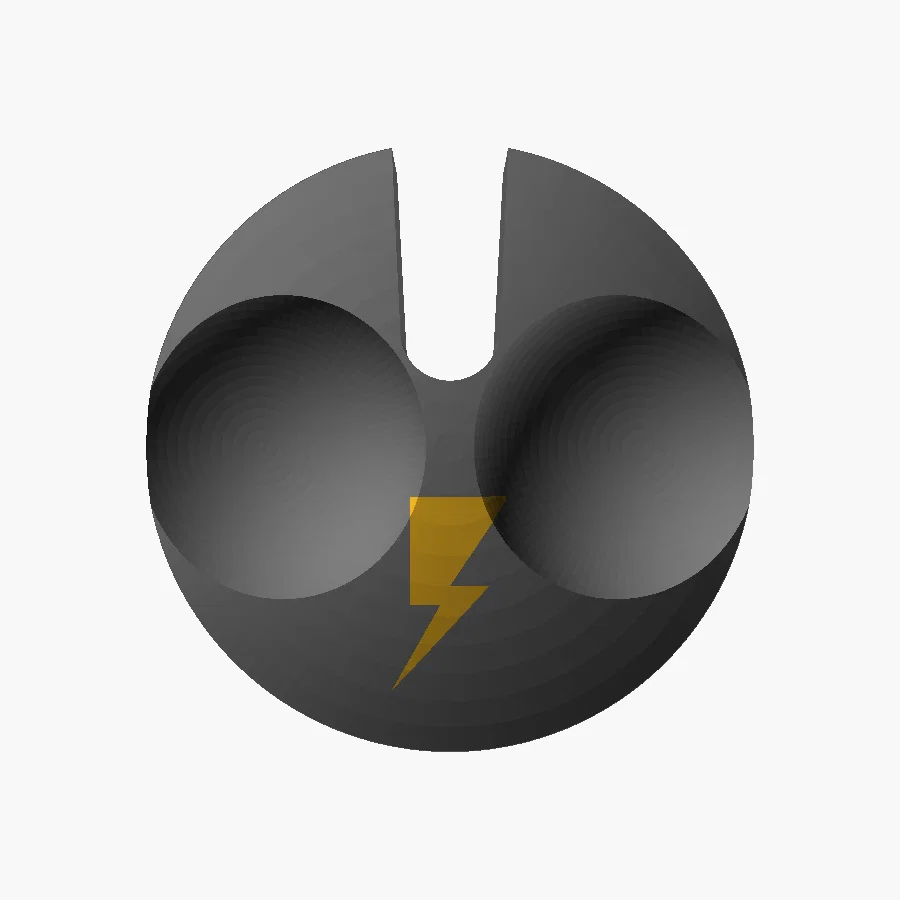

• Đĩa tròn Ø 38 mm với mặt sau hình vòm: cao 14 mm ở viền và vát lên 19 mm ở giữa. Mặt vòm là phần lộ ra ngoài khi lắp vào.
• • Hai hốc ngón tay hình cầu lớn được khoét vào mặt vòm và đẩy ra phía viền — các hõm Ø ~18 mm ăn sâu vào thành xi-lanh khoảng 3 mm để tạo điểm tựa cho ngón cái và ngón trỏ, giúp việc rút nắp ra bằng một tay rất dễ dàng.
• • Khe cắm chốt tiếp địa chữ U mở ra ở một cạnh viền, giúp nắp đậy khít hoàn toàn ngay cả trên các ổ cắm tiếp địa (CEE 7/3 / Schuko) có chốt tiếp địa nhô lên từ thành ổ.
• • Logo tia chớp được khắc chìm trên bề mặt vòm để in phối màu AMS. Đây chỉ là trang trí — nắp vẫn hoạt động bình thường nếu in đơn sắc.

Hướng dẫn in

Bạn có thể in hai màu bằng tệp STL kết hợp:

• socket_plug_acdc.stl — Tệp đa thực thể (thân + logo) cho tính năng Split to Parts trong Bambu Studio. Khuyên dùng.
• • body.stl — Nhựa A (thân tối màu) — dùng nếu bạn không có AMS, hình tia chớp sẽ trở thành rãnh chìm thay vì màu khác (vẫn hiển thị rõ).
• • logo.stl — Nhựa B (tia chớp màu vàng) — đặt vào hốc của thân nếu in các phần riêng biệt.

Quy trình làm việc với Bambu AMS (khuyên dùng)

1. Nhập socket_plug_acdc.stl vào Bambu Studio.
2. 2. Chuột phải vào đối tượng → Split to Parts.
3. 3. Hai phần phụ tên là body và logo sẽ xuất hiện, đã được khóa đúng tọa độ.
4. 4. Gán nhựa A (màu tối/cấu trúc) cho body — đen, xám đậm hoặc than chì sẽ nổi bật nhất với tia chớp màu vàng.

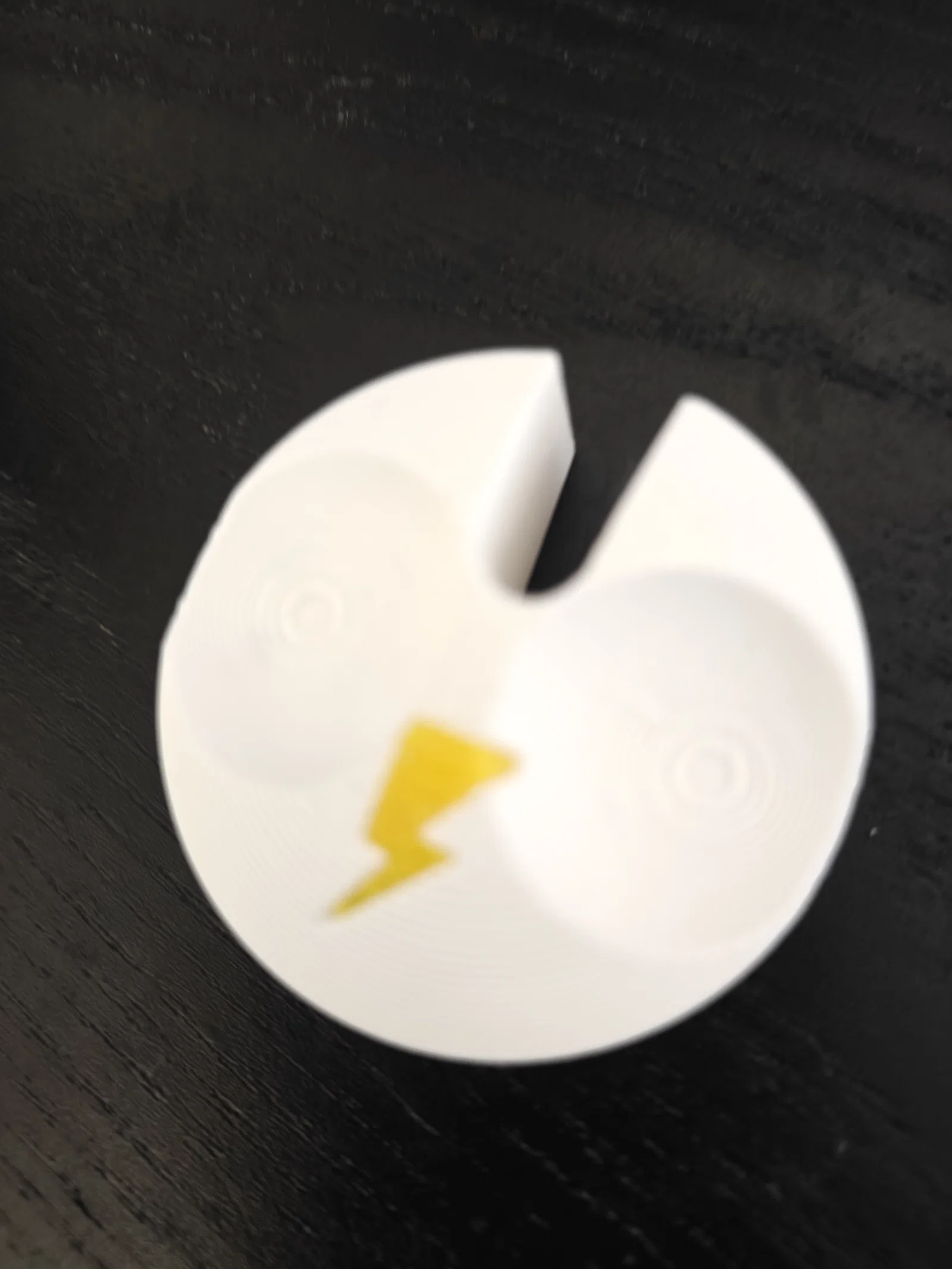

5. 5. Gán nhựa B (màu nhấn) cho logo — vàng tươi, vàng kim hoặc đồng. Ảnh mẫu sử dụng thân trắng + tia chớp vàng.
6. 6. Slice. In mặt trước ÚP XUỐNG bàn in (= vòm hướng lên). Các hốc ngón tay sẽ thành hõm hướng lên trên, không cần dùng support.

Thiết lập in

• Bambu Lab P2S (hoặc bất kỳ máy FDM 0.4 mm nào)
• • Chiều cao lớp in 0.2 mm, 3 thành (walls), infill 15%
• • Nhựa PLA Basic
• • Không cần support
• • In mặt trước ÚP XUỐNG (vòm hướng lên)
• • ~12g mỗi cái, thời gian in ~30 phút

Độ tương thích

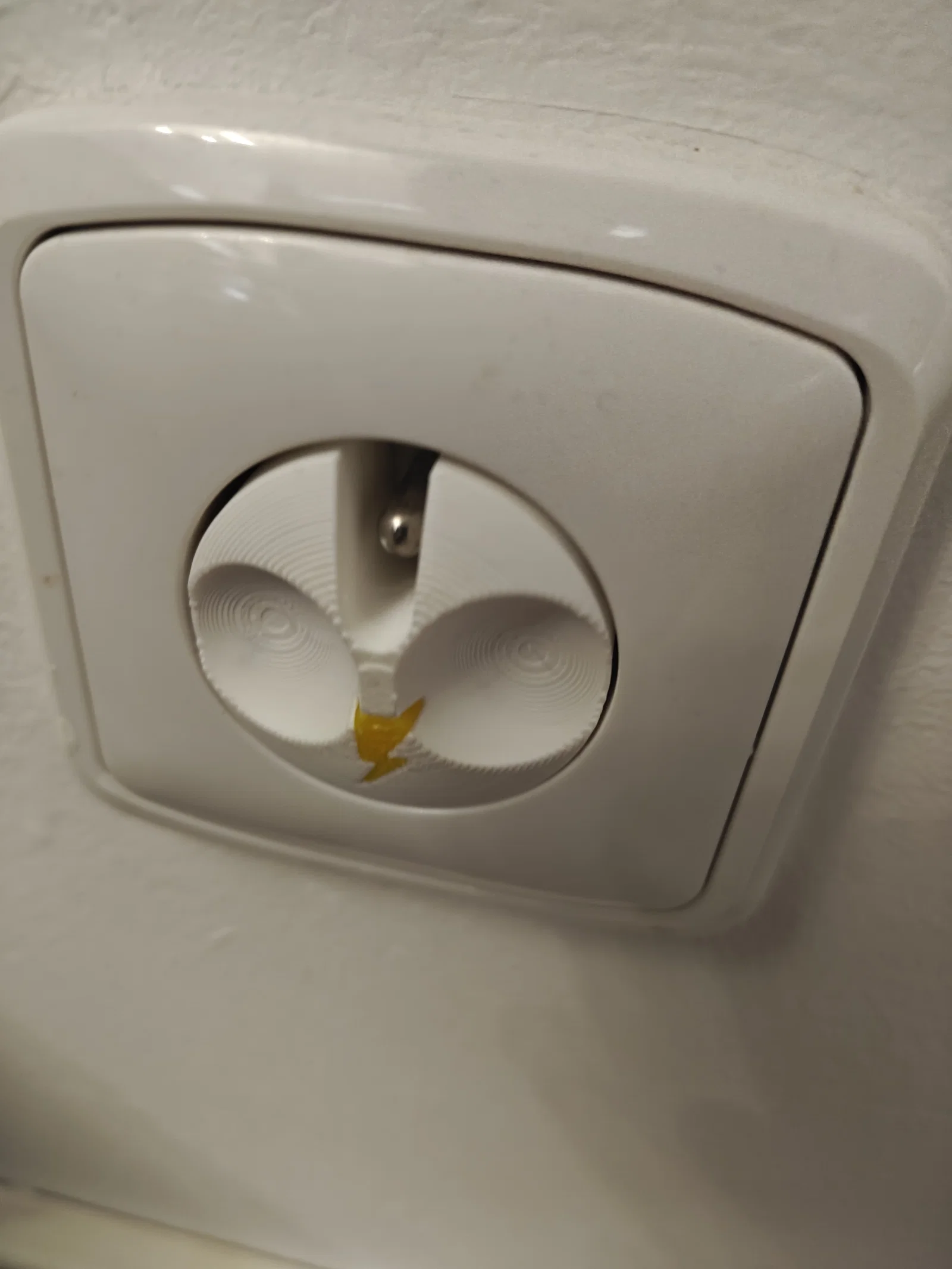

Được thiết kế cho dòng ổ cắm Schuko châu Âu (hốc tròn 38–40 mm với hai lỗ cắm và một khe tiếp địa ở trên thành ổ). Đã xác nhận tương thích: ổ cắm tại Cộng hòa Séc, Đức, Áo, Hà Lan, Bỉ.

Không vừa với: UK BS 1363 (dạng chân chữ nhật), Swiss SEV 1011 (dạng tam giác), Italian CEI 23-50 (dạng 3 chân thẳng) hoặc bất kỳ ổ cắm Bắc Mỹ nào. Hình dáng hoàn toàn khác biệt.

Nguồn tài liệu

Đã bao gồm tệp tham số .scad. Các biến ở đầu tệp điều khiển:

• Đường kính nắp, chiều cao viền, độ cao vòm.
• • Đường kính hốc ngón tay, vị trí, độ sâu.
• • Độ rộng khe tiếp địa / vị trí điểm trong cùng.
• • Kích thước tia chớp, vị trí, độ sâu khắc.

Nếu hốc ổ cắm của bạn chật hoặc rộng hơn một chút, hãy điều chỉnh biến plug_d thêm vài mm rồi render lại.

Lưu ý an toàn

Đây là nắp đậy thụ động — nó không thay thế các tấm chắn an toàn cho trẻ em đạt chuẩn hoặc thiết bị chống rò điện (RCD), và không có chứng nhận cách điện. PLA là chất liệu không dẫn điện, nhưng một món đồ in 3D không phải là thiết bị điện an toàn được kiểm định. Hãy sử dụng nó như một lớp bảo vệ bổ sung để ngăn chặn các ngón tay tò mò của trẻ nhỏ, bên cạnh việc lắp tấm chắn ổ cắm và giám sát chặt chẽ.
