Nắp che chốt cửa cốp sau cho xe Highlander 2015
Tự thiết kế nắp che chốt cửa cốp sau thay thế cho xe Toyota Highlander 2015. Mẫu thiết kế này vừa vặn, đi kèm file FreeCAD để bạn dễ dàng tùy chỉnh hoặc in bằng PETG cho độ bền tốt hơn dưới thời tiết nóng.
Mô tả

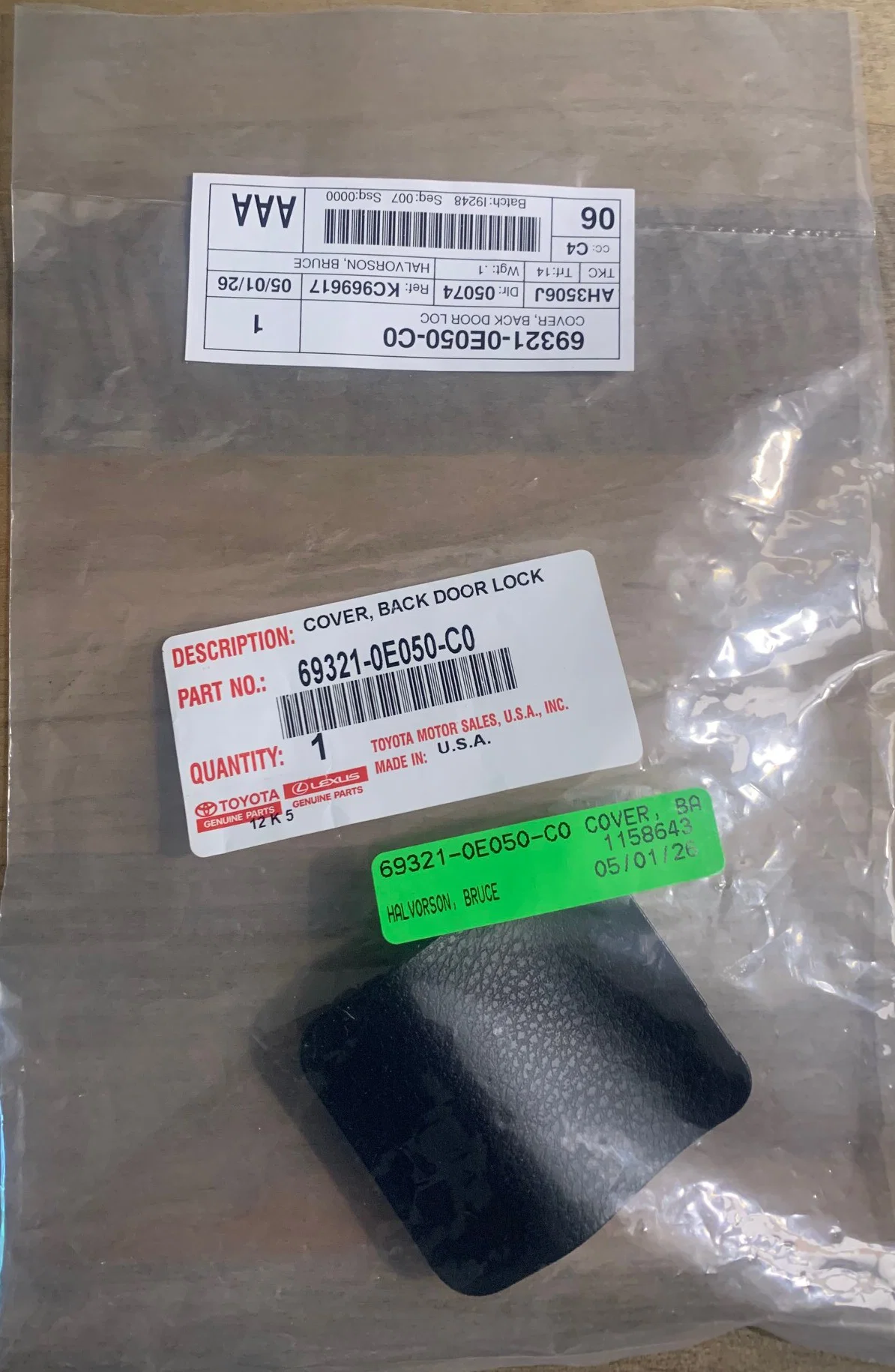

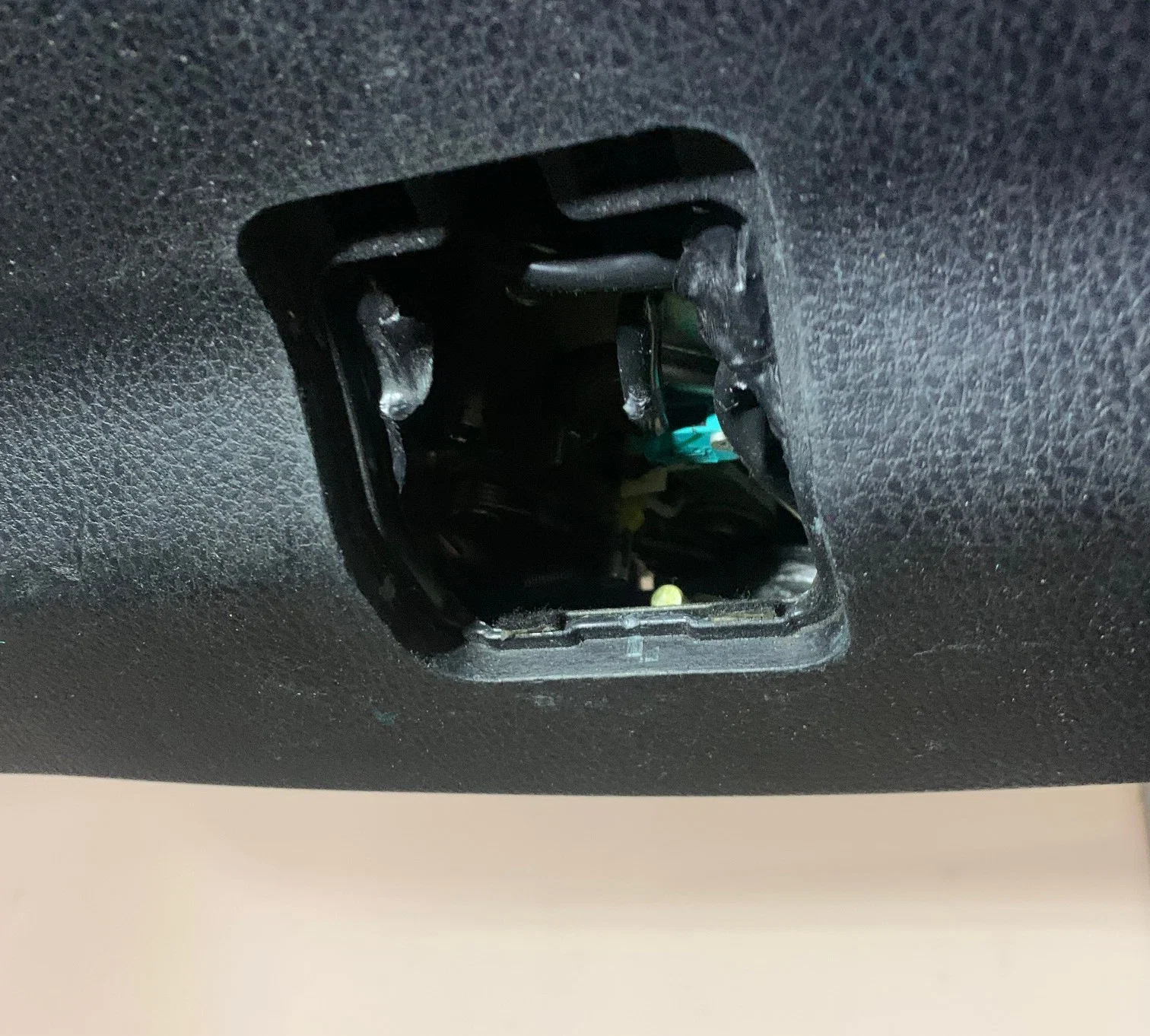

Chẳng hiểu sao mình bị mất cái nắp che chốt cửa cốp sau cho chiếc Highlander 2015 của mình. Mình có mua một cái từ Toyota với giá khoảng $27, nhưng mình nghĩ là thử tự thiết kế xem sao. Đây là thành quả của mình và nó lắp vào khá vừa vặn.

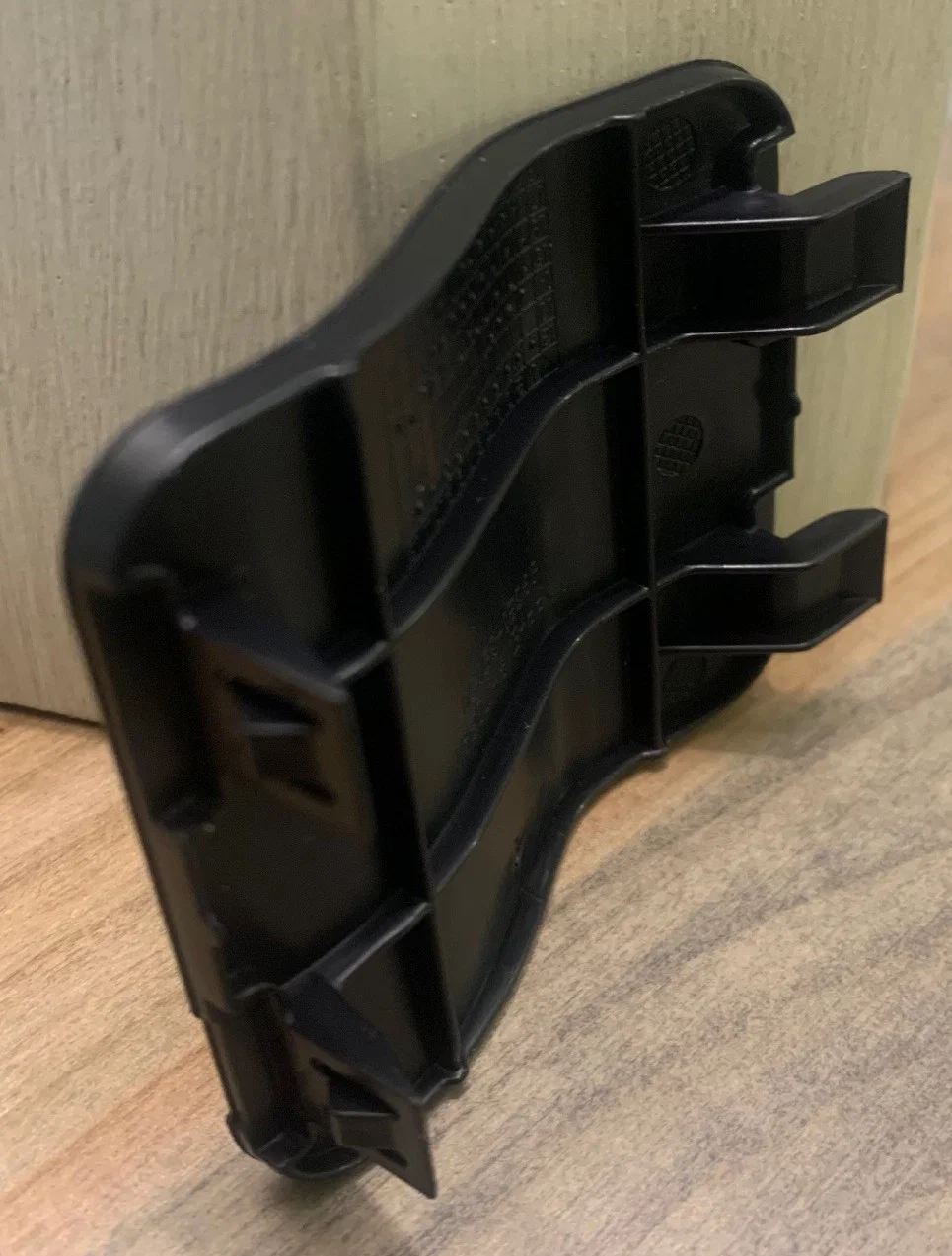

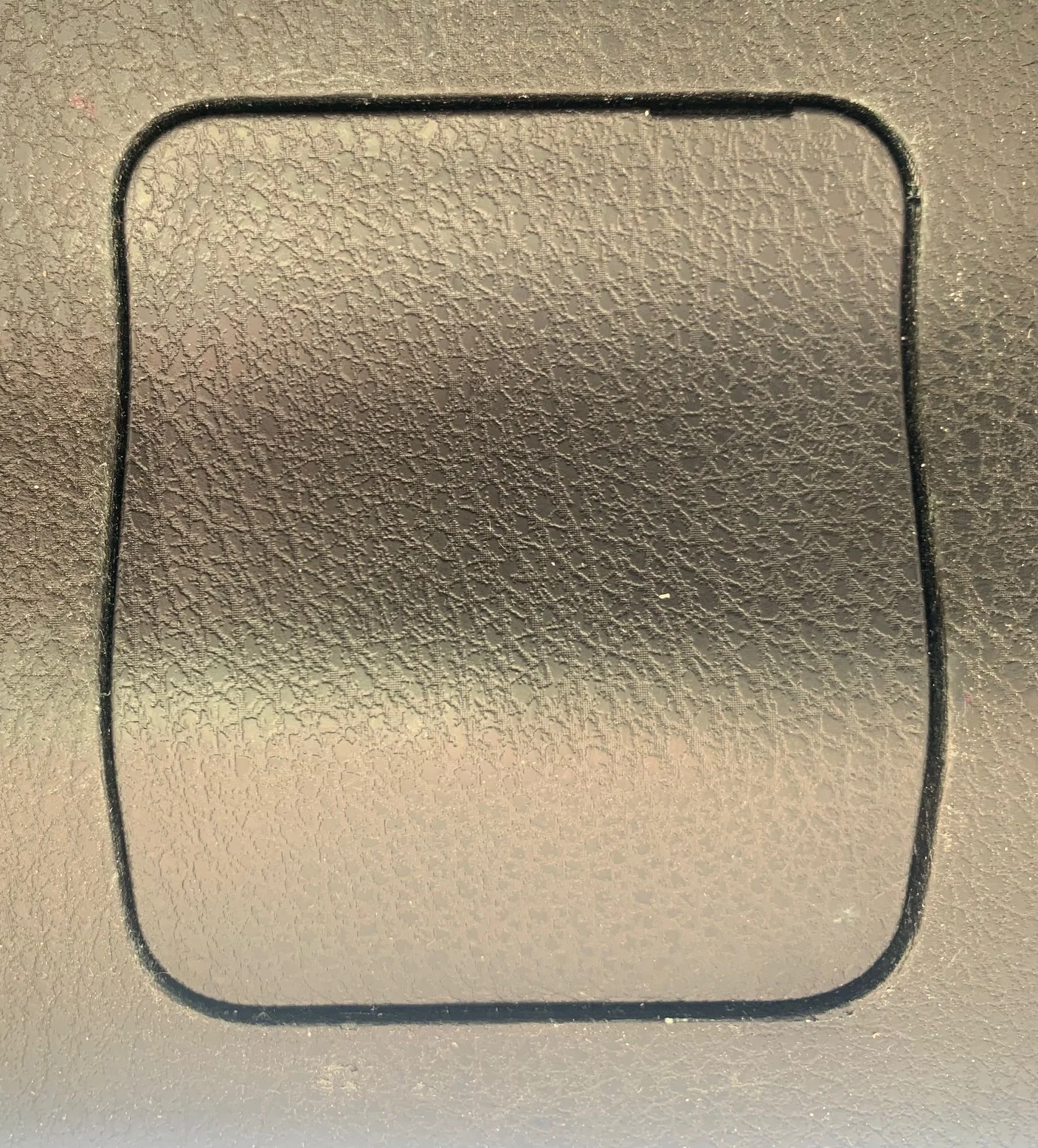

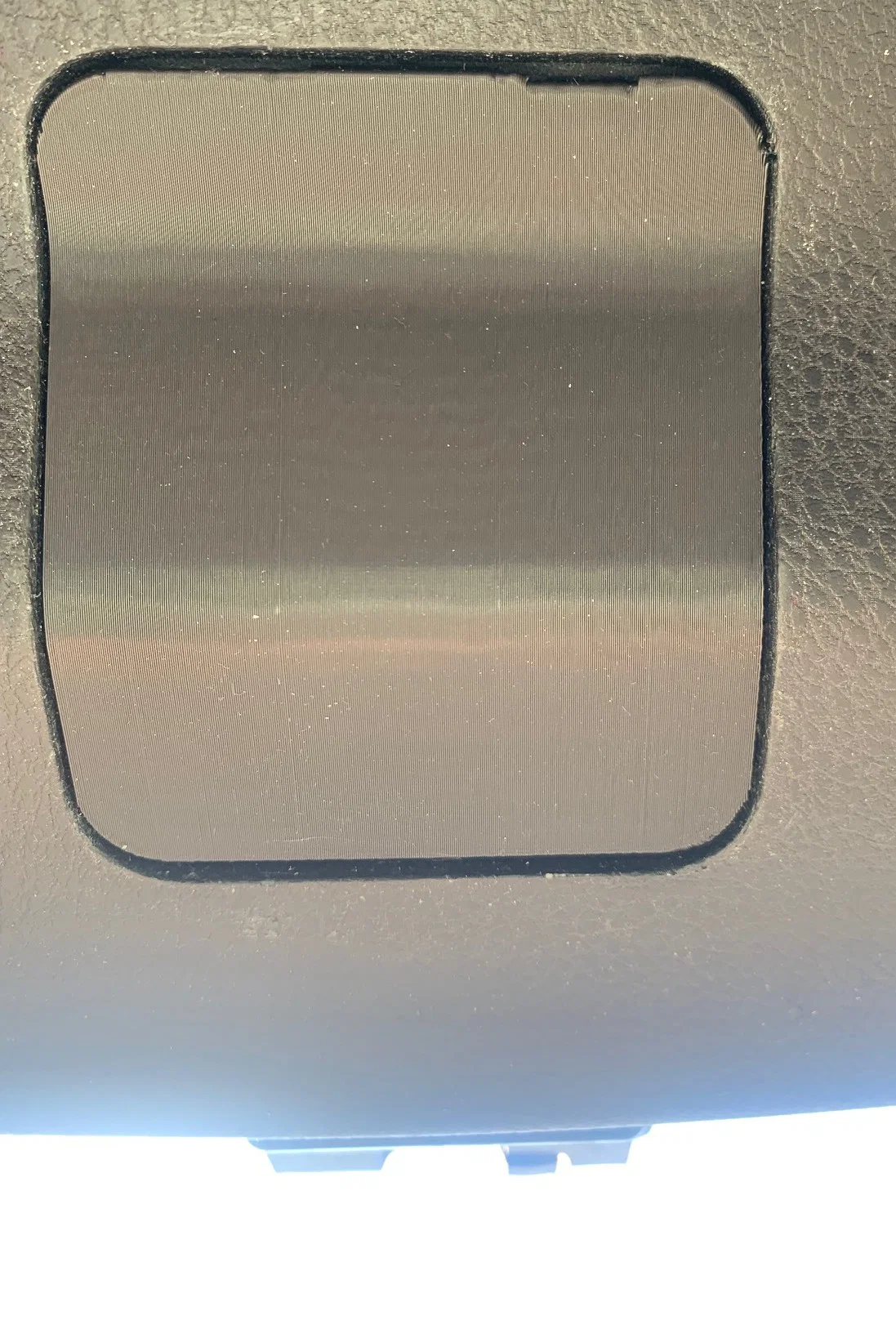

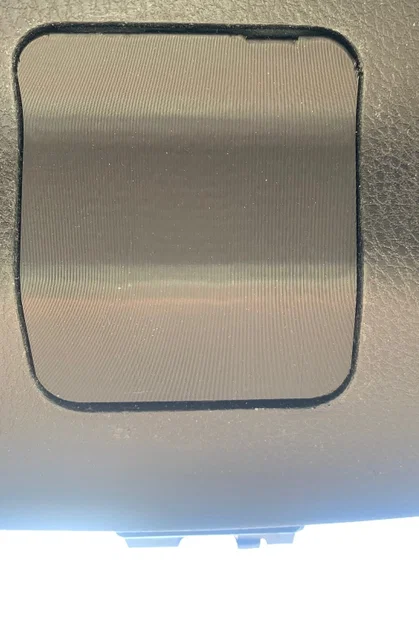

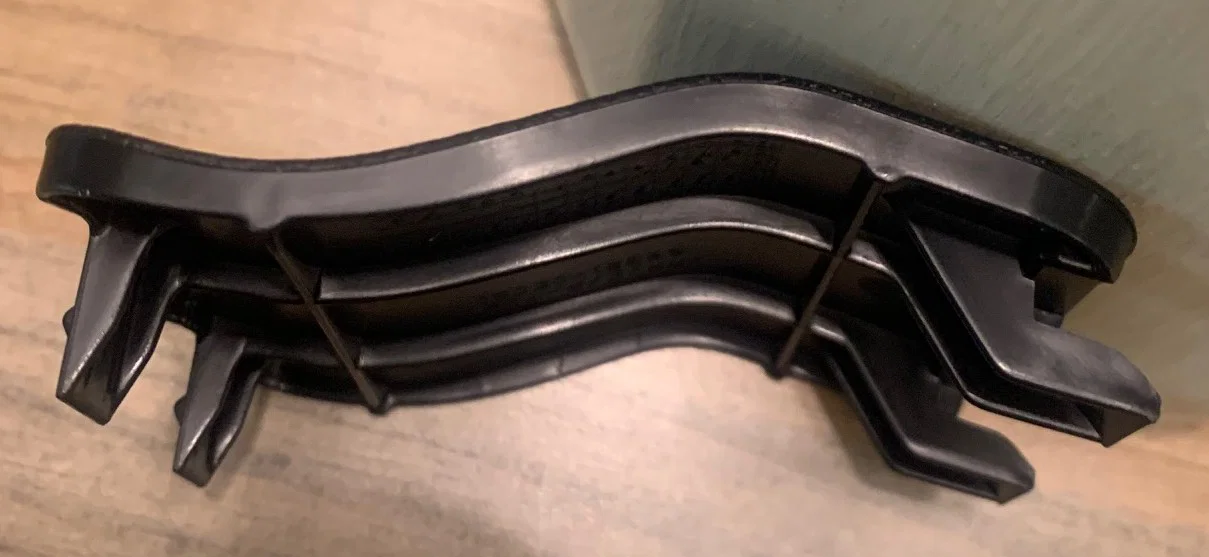

Có hai tấm hình chụp nắp che đã lắp đặt. Cái có vân giả da là hàng zin (OEM) của Toyota. Cái còn lại thấy rõ các đường in lớp là hàng mình in. Tất cả những tấm hình có phần hốc lõm ở phía sau đều là hàng zin. Mẫu của mình thì mặt trước và sau đều phẳng.
Mình in bằng nhựa Elegoo PLA trên máy Flashforge 5m Pro. Bạn có thể cân nhắc in bằng nhựa PETG vì PLA có thể bị biến dạng dưới cái nóng mùa hè.
Mình sử dụng Orca Slicer v2.3.2 để cắt file. Mình in dựng đứng nó lên với hai lớp raft và sử dụng Tree Supports.
Ban đầu mình thử dùng đường cong B-Spline nhưng sau đó quyết định chọn profile đường cong LINE-CIRCLE cho đơn giản. Mình đã đính kèm các file thiết kế FreeCAD cho cả phần profile cơ bản và phần hoàn thiện. Mọi người cứ thoải mái tùy chỉnh hoặc làm cho nó tốt hơn nhé. Nếu có cải tiến thì cho mình biết với.
Nếu muốn có vẻ ngoài hoàn thiện 100%, bạn có thể dán thêm một lớp giấy dán giả da loại có keo như loại trên Amazon này nhé:
