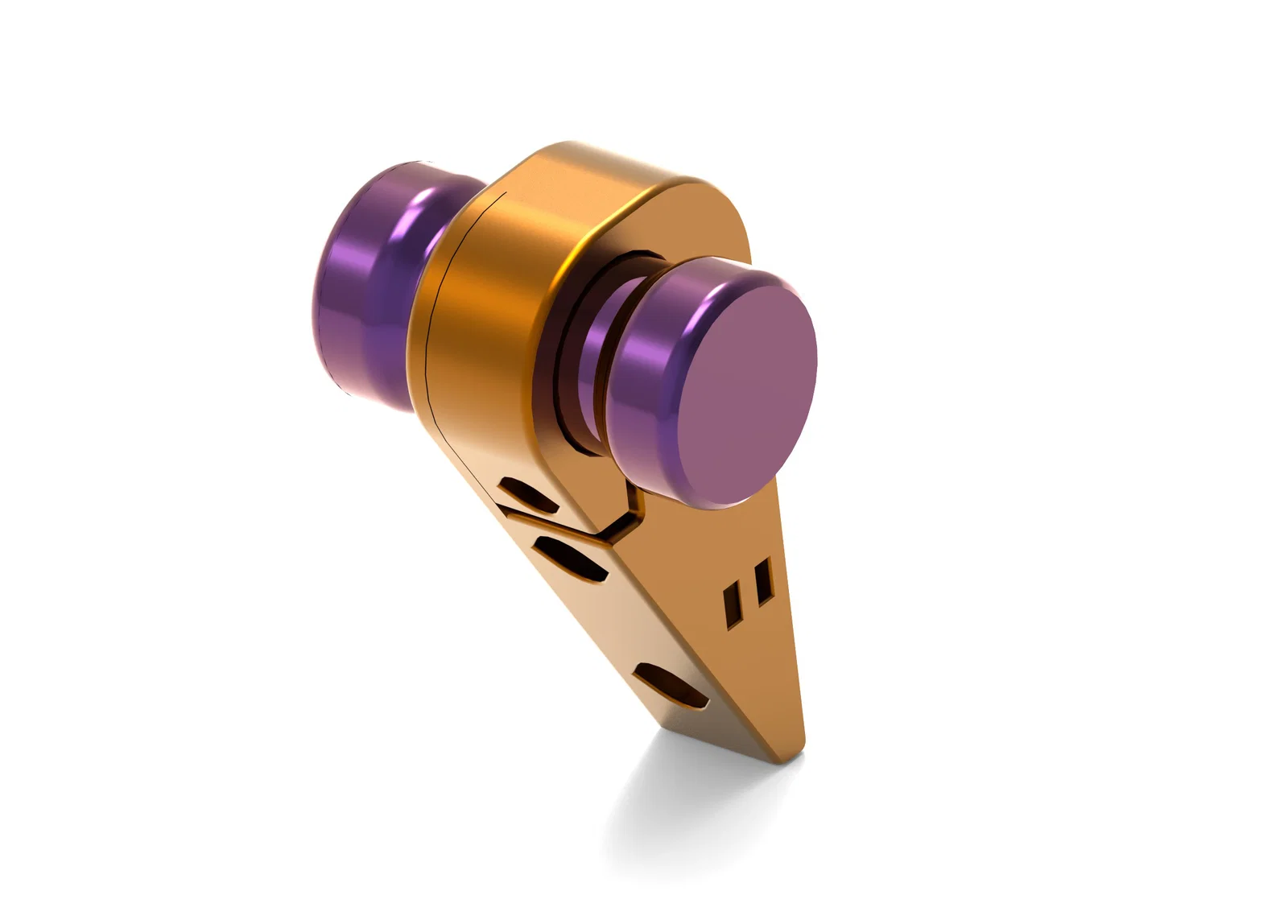

Bộ rung Fanatec CSL Shake-It rumbler

Bộ rung (rumbler) dành cho bộ Fanatec CSL Pedals Tuning Kit. Bạn có thể kết hợp nó với chiếc "Arduino Uno Adafruit Motorshield case" của mình để xây dựng một hệ thống hoàn chỉnh.

Danh sách linh kiện

Để gắn bộ rung vào bàn đạp, bạn hãy sử dụng chính ốc vít và đai ốc có sẵn của bàn đạp.

Thông số motor: Loại R-370; 2 cục rung; Đường kính đầu rung: 24 mm; Chiều dài thân: 30 mm; Đường kính thân: 24 mm; (12V DC; Tốc độ 8.500 vòng/phút)

Hướng dẫn lắp ráp

1. Đặt đai ốc M4 vào kẹp của FanatecCSL_Rumbler_Motorcap, sau đó vặn ốc M4 từ phía đối diện nhưng đừng vặn chặt ngay. Một con ốc dài có thể giúp bạn đặt đai ốc vào đúng vị trí như trong hình dưới đây:

2. Hàn dây cáp vào chân của motor DC.
3. Đặt một chiếc FanatecCSL_Rumbler_Motorcap lên motor DC. Căn chỉnh khe để dây cáp đi qua. Motorcap có phần gờ bên trong cần khớp với đầu rung để nắp đậy vừa khít.
4. Đặt cụm motor đã lắp vào FanatecCSL_Rumbler sao cho dây cáp nằm cùng phía với các lỗ luồn dây rút.
5. Lắp nắp FanatecCSL_Rumbler_Motorcap thứ hai từ phía đối diện. Căn chỉnh các khe và xoay sao cho hướng về phía lỗ luồn dây rút tiếp theo.

6. Đảm bảo toàn bộ hệ thống đã nằm chính giữa rồi hãy siết chặt ốc. 7. Cố định dây cáp bằng dây rút.

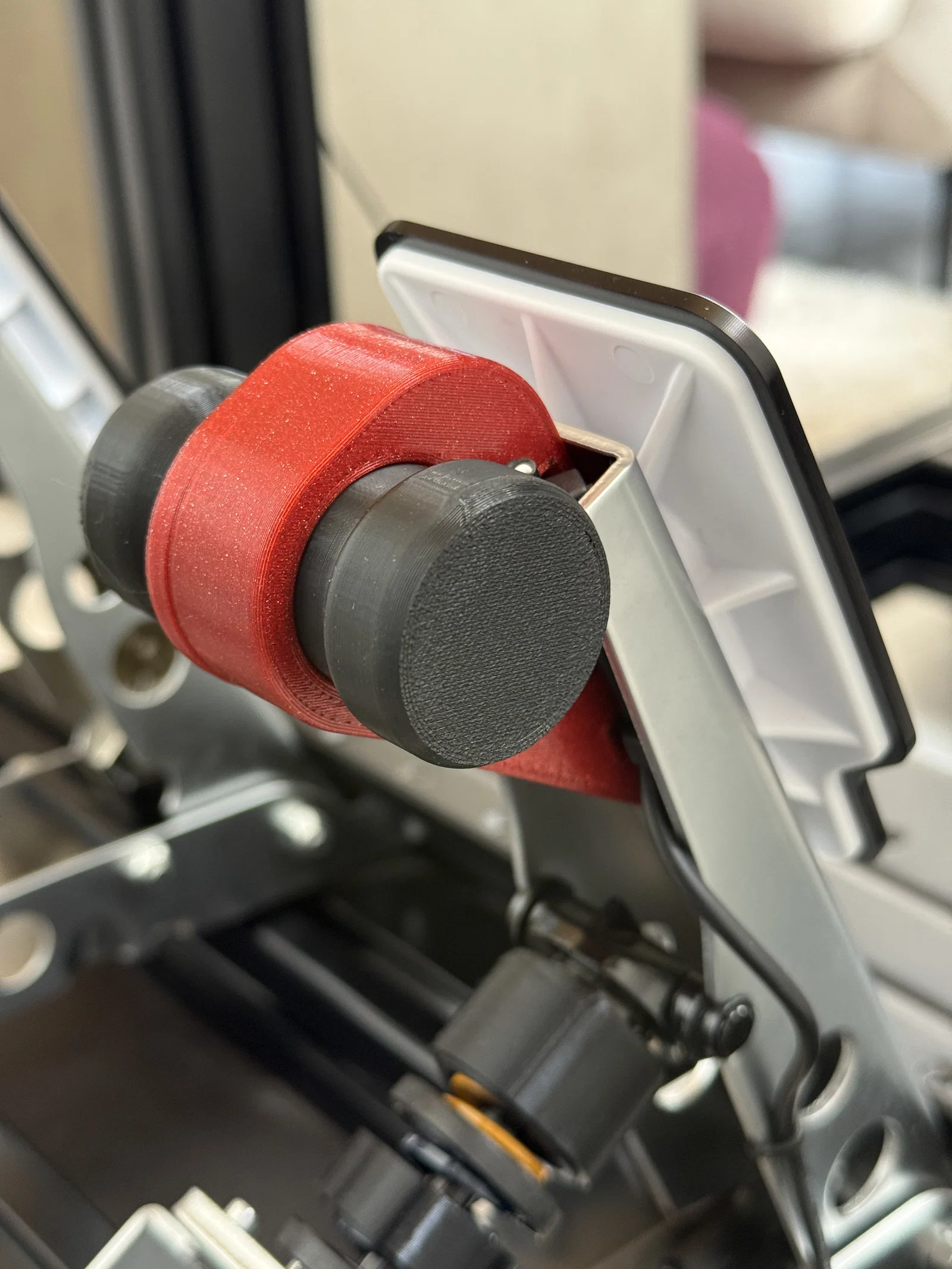

8. Sử dụng đai ốc của bàn đạp để gắn bộ rung vào bàn đạp. 9. Cố định dây cáp vào phần khung kim loại của bàn đạp. Lưu ý tránh để dây bị cắt khi bàn đạp di chuyển và để đủ độ chùng để dây không bị căng. Ví dụ:

Nếu bạn có bất kỳ ý kiến hay góp ý nào, đừng ngại liên hệ với mình nhé!
