Khung gắn ổ cứng HPE Proliant Server cho khoang 5.25 inch

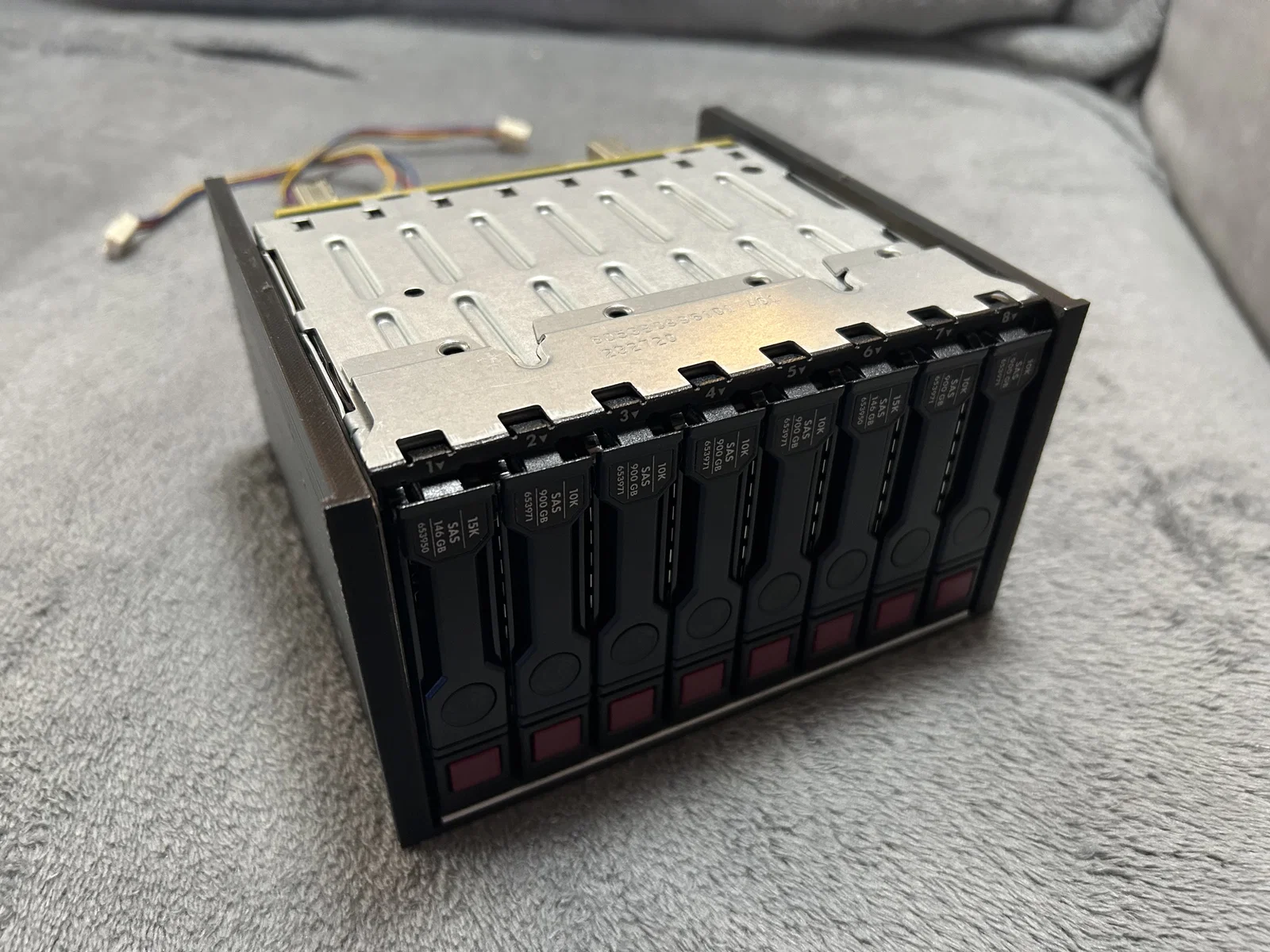

Cái khung này giúp bạn gắn ổ cứng SAS 8x2.5" của máy chủ HPE Proliant (tôi nghĩ của tôi là từ dòng Gen9 hoặc Gen10) vào bất kỳ vỏ máy tính nào, miễn là vỏ đó có khoang gắn ổ đĩa 5.25" kép. Việc tận dụng khung ổ cứng này (kết hợp với card SAS HBA hoặc card RAID và vài ổ SSD doanh nghiệp cũ) là một cách tuyệt vời để nâng cấp dung lượng lưu trữ cho máy tính với tốc độ khá nhanh, bền bỉ, giá cả hợp lý, chưa kể còn hỗ trợ hot-swap nữa.

Khung ổ đĩa này cần cáp nguồn tùy chỉnh, không phải cáp PC thông thường. Các đầu nối và sơ đồ chân cắm có thể khác nhau tùy theo model, cũng như loại đầu nối (Molex, VGA, v.v.) mà bạn muốn dùng làm nguồn điện, nhưng phần này nằm ngoài phạm vi hướng dẫn ở đây.

Model này được phát triển từ mẫu khung gắn ổ cứng 5x2.5" trước đây của tôi, vốn dựa trên nắp che ổ đĩa 5.25" của máy trạm HPE Z6 G4, nên kích thước bên ngoài, hình dáng và vị trí lỗ bắt vít khá tương đồng. Hãy lưu ý rằng máy trạm này dùng ngàm không cần vít cho ổ 5.25", nên nếu bạn muốn dùng ốc vít để cố định khung này, có thể bạn sẽ cần chỉnh lại kích thước lỗ bên cạnh hoặc dùng thêm tán nhiệt (heat set inserts). Ngoài ra, nếu vỏ máy tính của bạn có thanh đỡ ngang cho khoang 5.25" phía trên, bạn cần tháo bỏ hoặc bẻ cong nó xuống để không bị cấn.

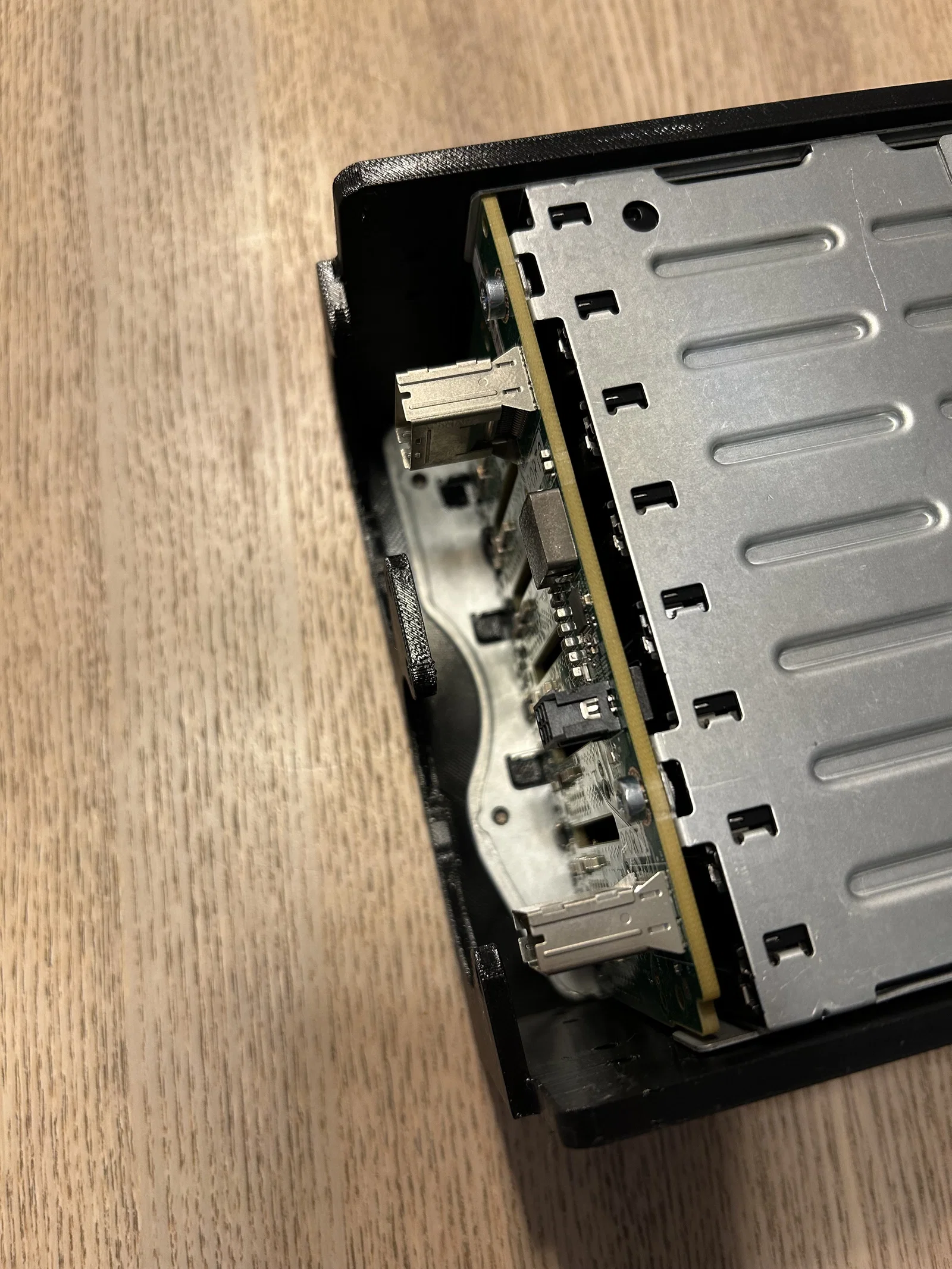

Phần nắp che (shroud) giúp giữ luồng khí từ quạt bên trong khung, giúp việc làm mát ổ cứng hiệu quả hơn. Nó có lỗ cho tán nhiệt ở đúng vị trí bắt vít quạt phía trên, ý tưởng là dùng chính ốc bắt quạt để cố định nắp che. Tôi đã dùng 2 ốc để cố định phần nắp này. Việc lắp ráp khung, nắp che và ổ cứng vào nhau hơi khó một chút (hãy cẩn thận đừng làm hỏng bảng mạch PCB của ổ cứng, vì nắp che nằm rất sát nó), nhưng vẫn làm được.

Phụ kiện bạn sẽ cần (ngoài việc cố định khung vào vỏ máy):

• 2x Quạt 60mm (tôi mua loại này)
• 8x Tán nhiệt M3 (6 cái để gắn quạt phía sau và 2 cái cho nắp che. Lưu ý KHÔNG gắn tán nhiệt vào khung ở vị trí trùng với nắp che, vì các ốc này vừa giữ quạt VỪA giữ nắp che, cần xuyên qua lỗ trên khung!)
• 6x Ốc M3 để gắn quạt phía sau (Độ dài tùy thuộc vào độ dày của quạt, với quạt 6015, cần M3x20mm hoặc dài hơn.)
• 2x Ốc M3 để cố định nắp che (Độ dài tùy vào quạt, nhưng phải dài hơn để chạm tới nắp che. Với quạt 6015, cần ít nhất M3x25mm!)
• 2x Ốc M3 để cố định khung ổ cứng vào đáy khung chính. Các ốc này bắt vào nhựa, không nên dài quá 3-4mm, nên dùng ốc bắt máy tính ren thưa là hợp lý.

Phụ kiện hữu ích hoặc có thể cần trong một số trường hợp:

• Cáp chia quạt (như loại này để chạy 2 quạt từ 1 chân cắm trên mainboard)
• Bộ điều khiển tốc độ quạt (như loại này)

Dùng bộ điều khiển tốc độ quạt rất tiện nếu bạn không thể chỉnh tốc độ quạt từ mainboard. Bạn có thể cài tốc độ cố định hoặc dùng cảm biến nhiệt đi kèm để chỉnh theo nhiệt độ ổ cứng. Tôi có để sẵn một lỗ khoan chưa thông ở mặt sau khung. Nếu không dùng cảm biến thì cứ để đó, hoặc dùng mũi khoan M3/M4 (tùy kích thước đầu cảm biến) để khoan thông lỗ và nhét cảm biến vào để đo nhiệt độ không khí bên trong.

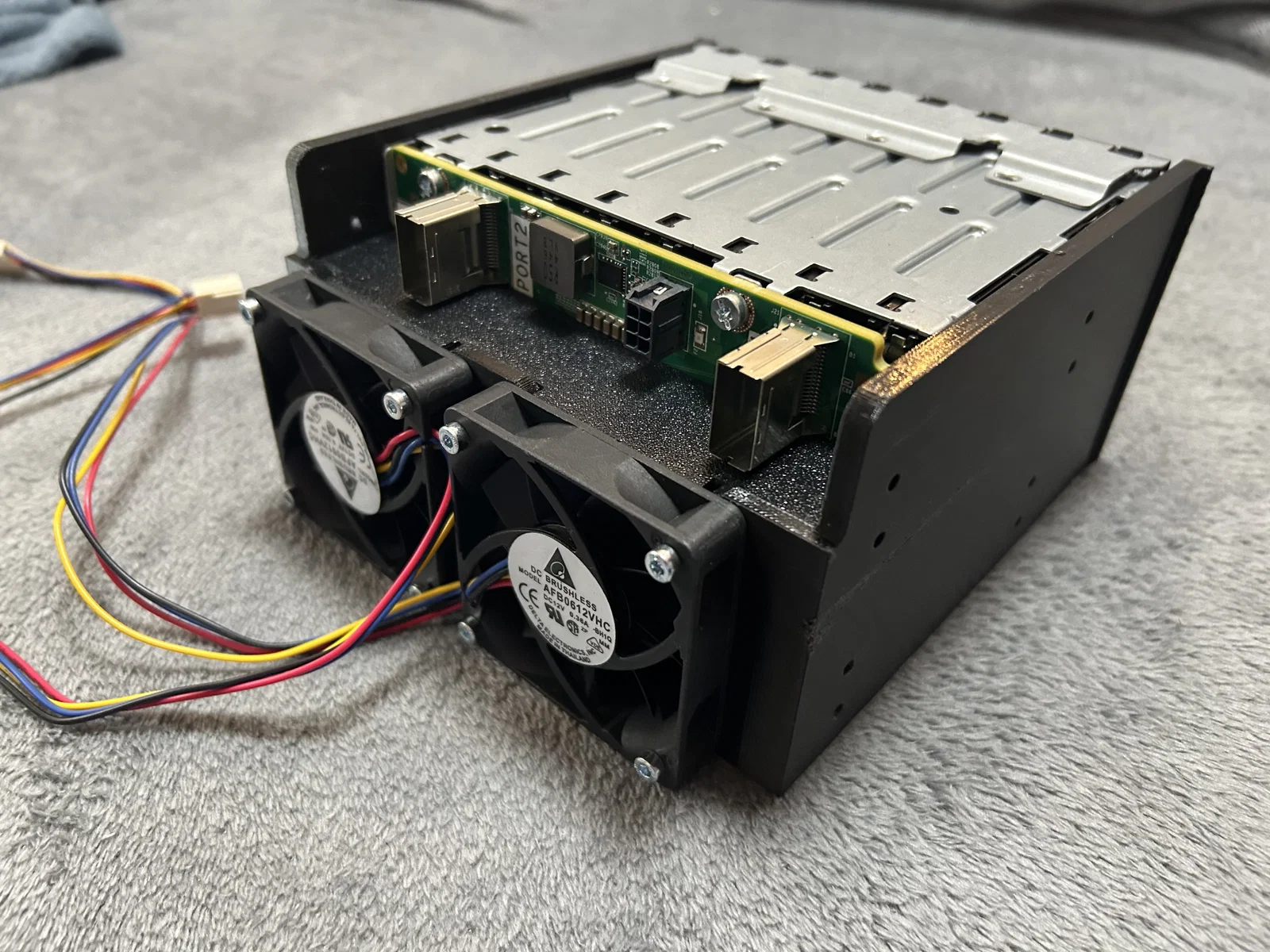

Tôi gắn quạt theo hướng hút không khí qua các ổ cứng rồi thổi vào trong case vì:

• Đây là hướng luồng khí tự nhiên trong máy của tôi, đồng bộ với các quạt khác.
• Không khí lạnh bên ngoài được hút vào để làm mát ổ cứng thay vì thổi khí nóng từ trong ra.
• Cảm biến nhiệt ở mặt sau đo nhiệt độ khí đã đi qua ổ cứng. Nó thường thấp hơn nhiệt độ thực tế của ổ khoảng 10-12 độ C, điều này hoàn toàn bình thường.

Các quạt được đặt lệch sang một bên để khớp tốt hơn với lỗ thông gió của khung ổ cứng.

Nhìn chung, hệ thống này hoạt động rất ổn. Tôi đặt quạt ở mức ~2000RPM, không hẳn là im lặng tuyệt đối nhưng cũng không ồn, và với 8 ổ cứng doanh nghiệp (mỗi ổ tiêu thụ tối đa 15W), nhiệt độ vẫn luôn dưới 50 độ C ngay cả khi hoạt động nặng.

Mọi phản hồi của mọi người đều được hoan nghênh!
