Khung gắn đa năng cho Microcontroller

Mẫu này giúp bạn gắn microcontroller vào các dự án điện tử một cách dễ dàng. Nó bao gồm:

1. Một ổ cắm (socket) cần được tích hợp vào dự án của bạn (ví dụ: dùng phần mềm CAD).

2. Các khung gắn (mounts) cho nhiều loại microcontroller khác nhau.

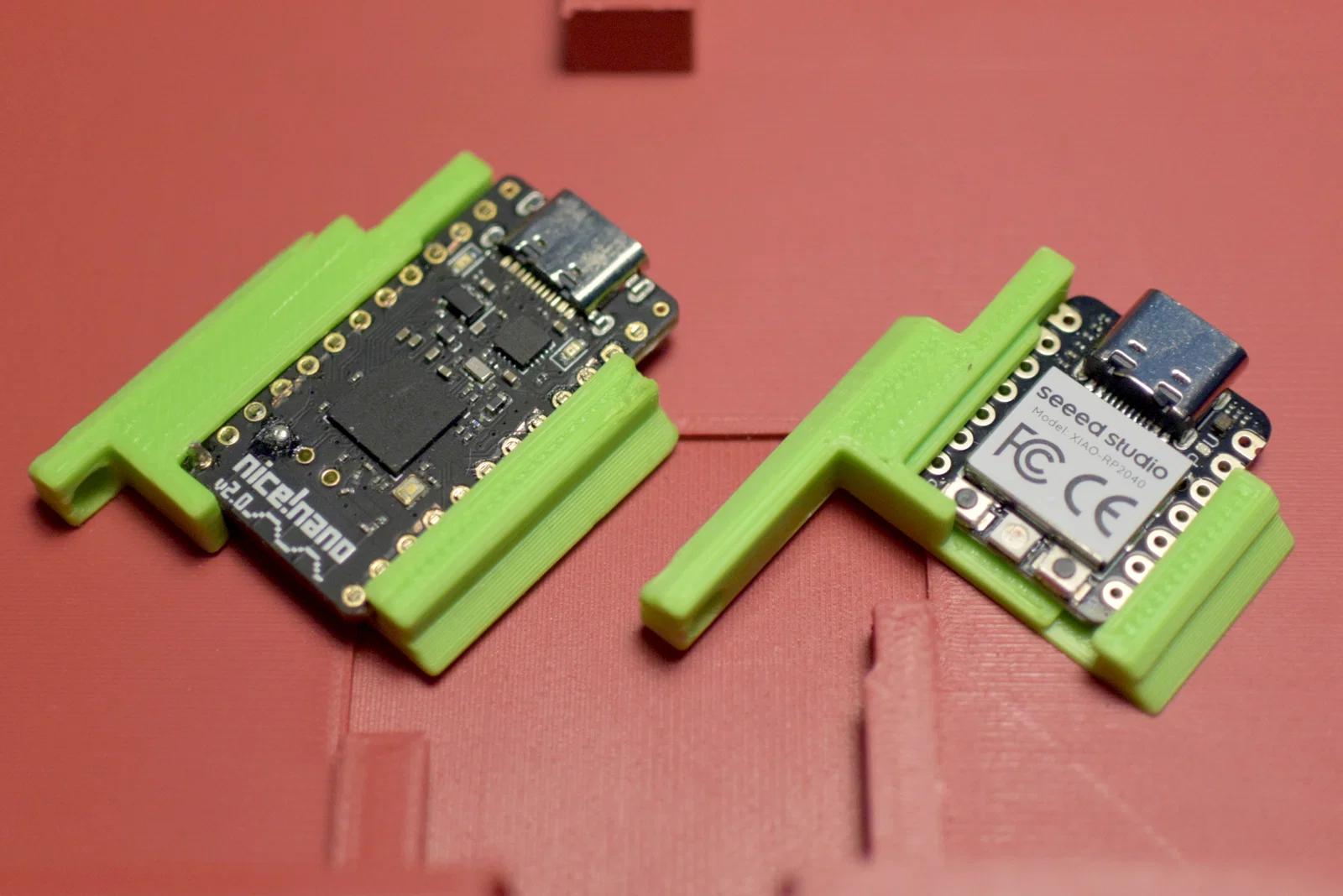

Các microcontroller hiện đang được hỗ trợ:

• nice!nano

• Dòng Xiao (RP2040/nRF52840/...)

Lắp ráp

Làm theo các bước sau để sử dụng khung gắn:

1. Hàn các dây điện cần thiết cho dự án của bạn.

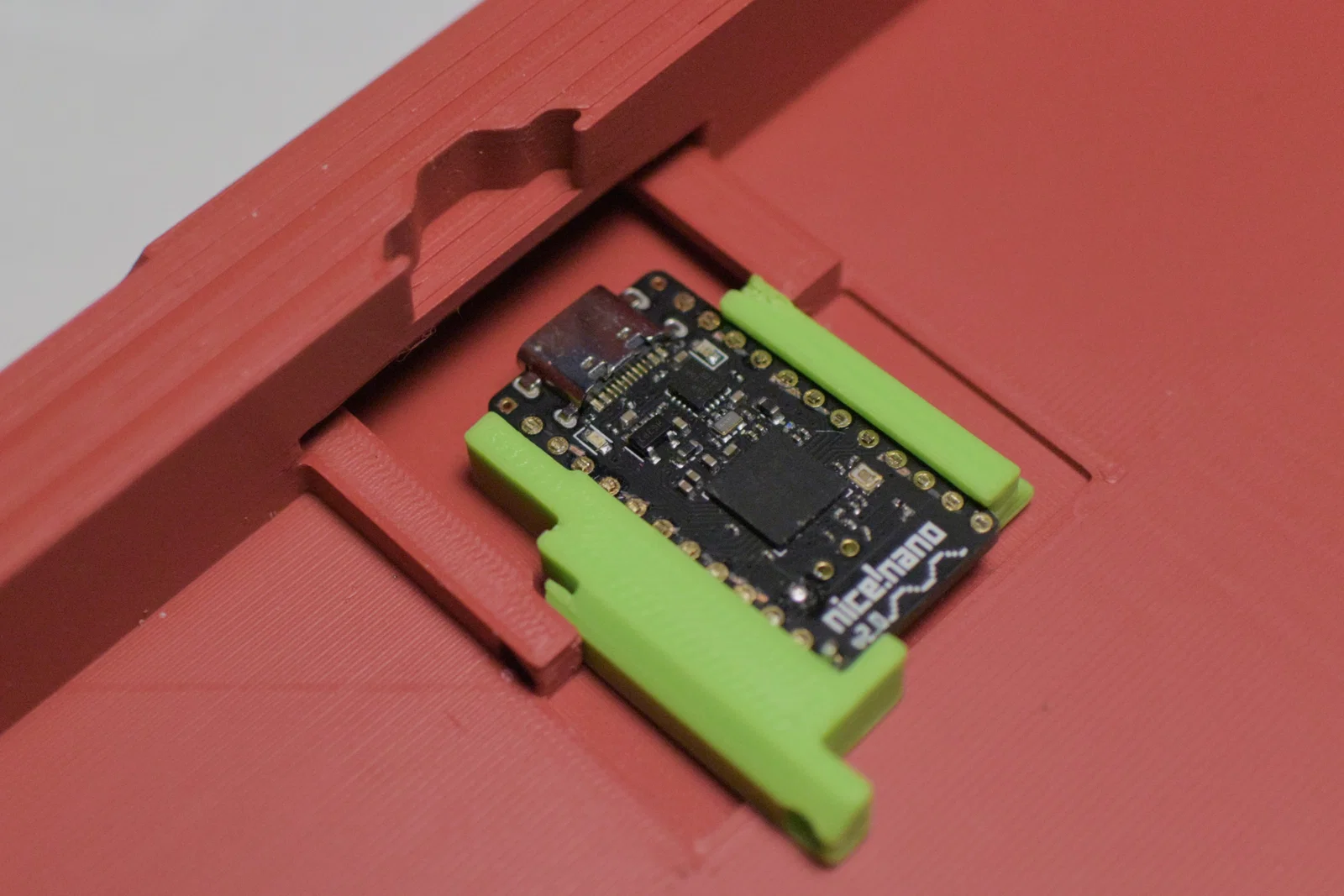

2. Trượt microcontroller từ phía trước vào khung gắn.

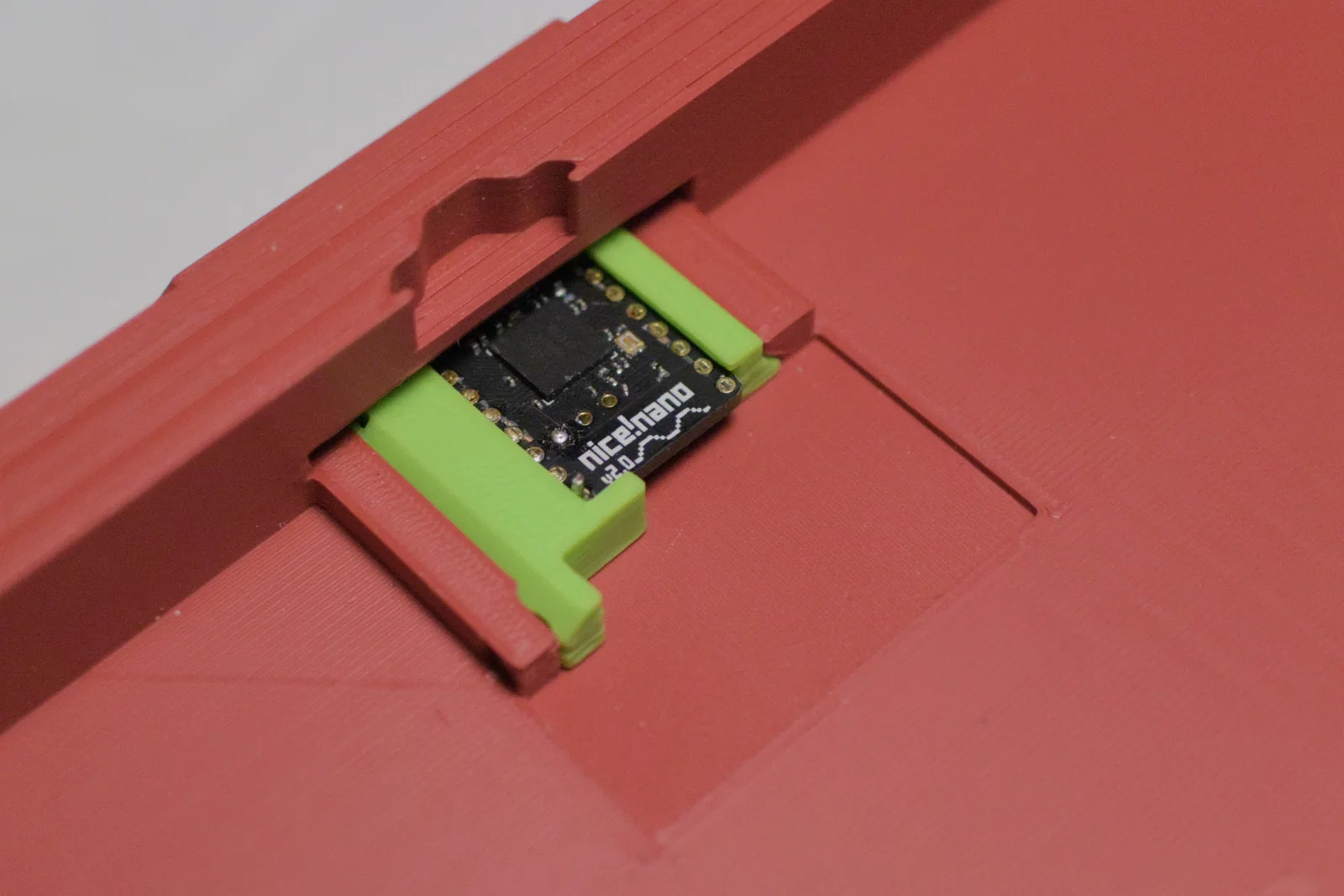

3. Trượt khung gắn vào ổ cắm trên mô hình.

4. Dùng một ốc vít M3 (ví dụ dài 14mm) và đai ốc để cố định khung vào ổ cắm.

Thiết kế

Làm theo các bước sau nếu bạn muốn tích hợp khung gắn microcontroller vào dự án của mình:

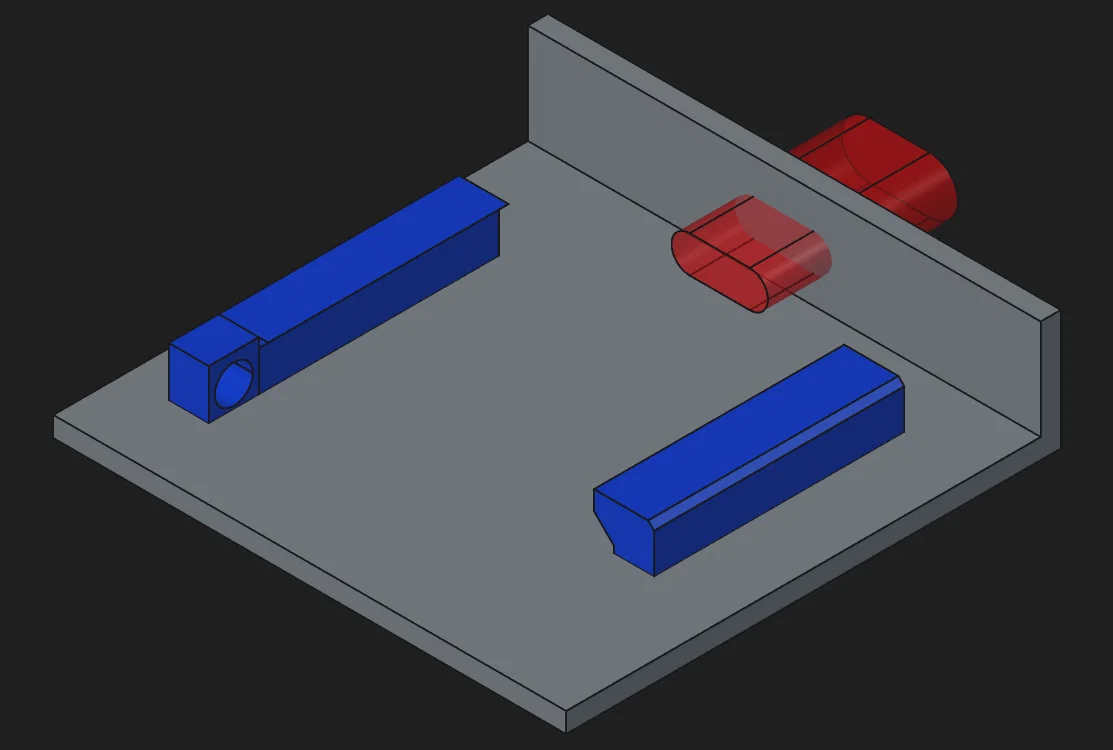

1. Nhập (Import) file socket.step vào phần mềm CAD bạn dùng. File này bao gồm ổ cắm (màu xanh dương) và phần cắt cho cổng USB (màu đỏ).

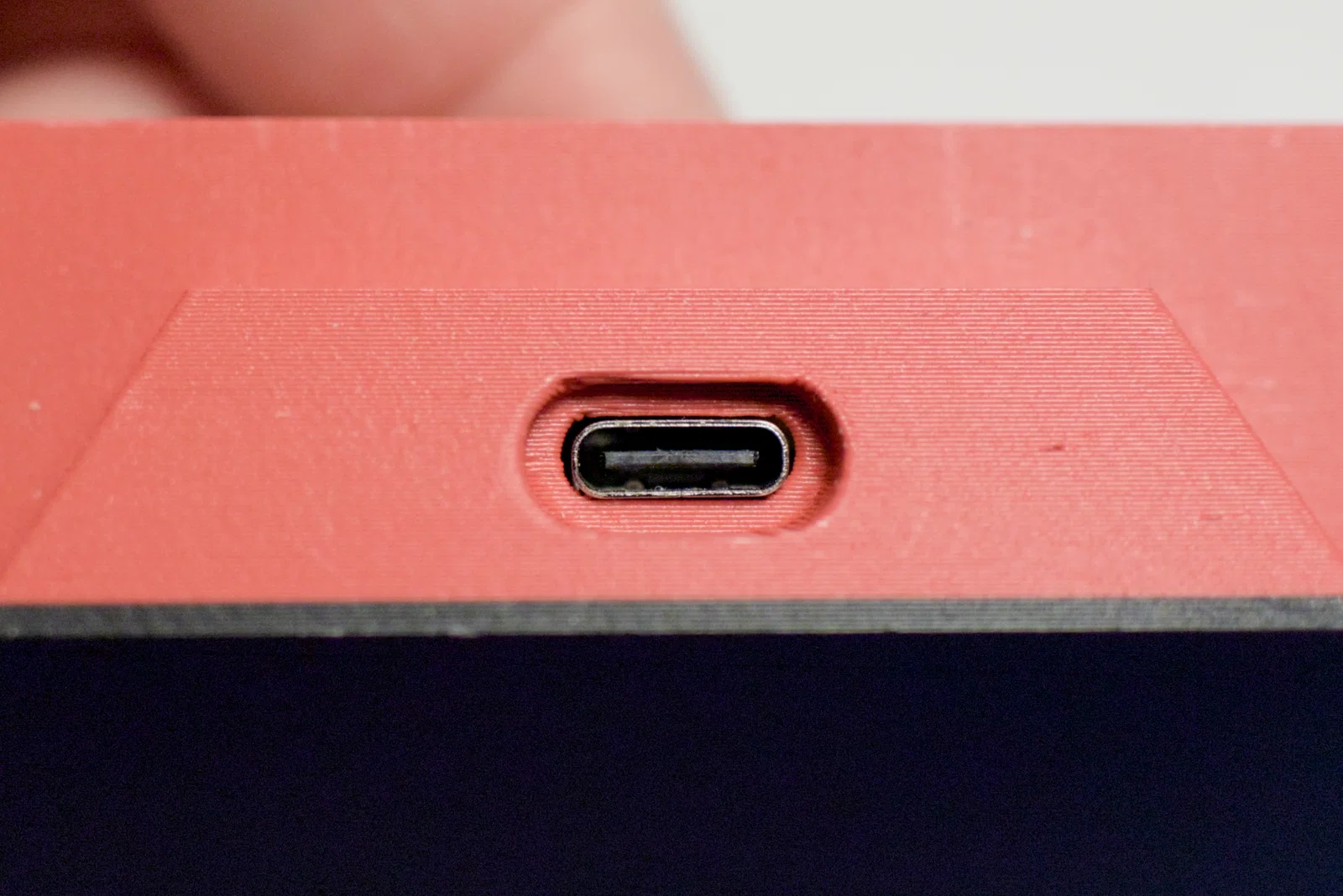

2. Đặt vị trí ổ cắm và phần cắt USB vào nơi bạn muốn. Ổ cắm cần đặt trên một bề mặt phẳng (ví dụ: đáy), còn phần cắt USB nên nằm sát cạnh tường.

3. Trừ (Subtract) khối lượng phần cắt USB. Dùng lệnh cắt (boolean operation) trong phần mềm CAD để loại bỏ phần thể tích này.

4. Kết hợp (Combine) ổ cắm với mô hình của bạn. Dùng lệnh "fuse" (boolean operation) để hợp nhất ổ cắm vào thiết kế gốc.

5. Xong rồi!

Ý tưởng

Ý tưởng cho mount này được lấy cảm hứng từ thiết kế microcontroller mount thông minh của bàn phím "Cygnus". Các mô hình này được tạo mới hoàn toàn.
