Khớp nối cầu Rod End 6mm hỗ trợ tạo ren M5 cho máy in 3D

Khớp nối cầu 6mm (Rod End 6mm) đa năng cho mô hình 3D

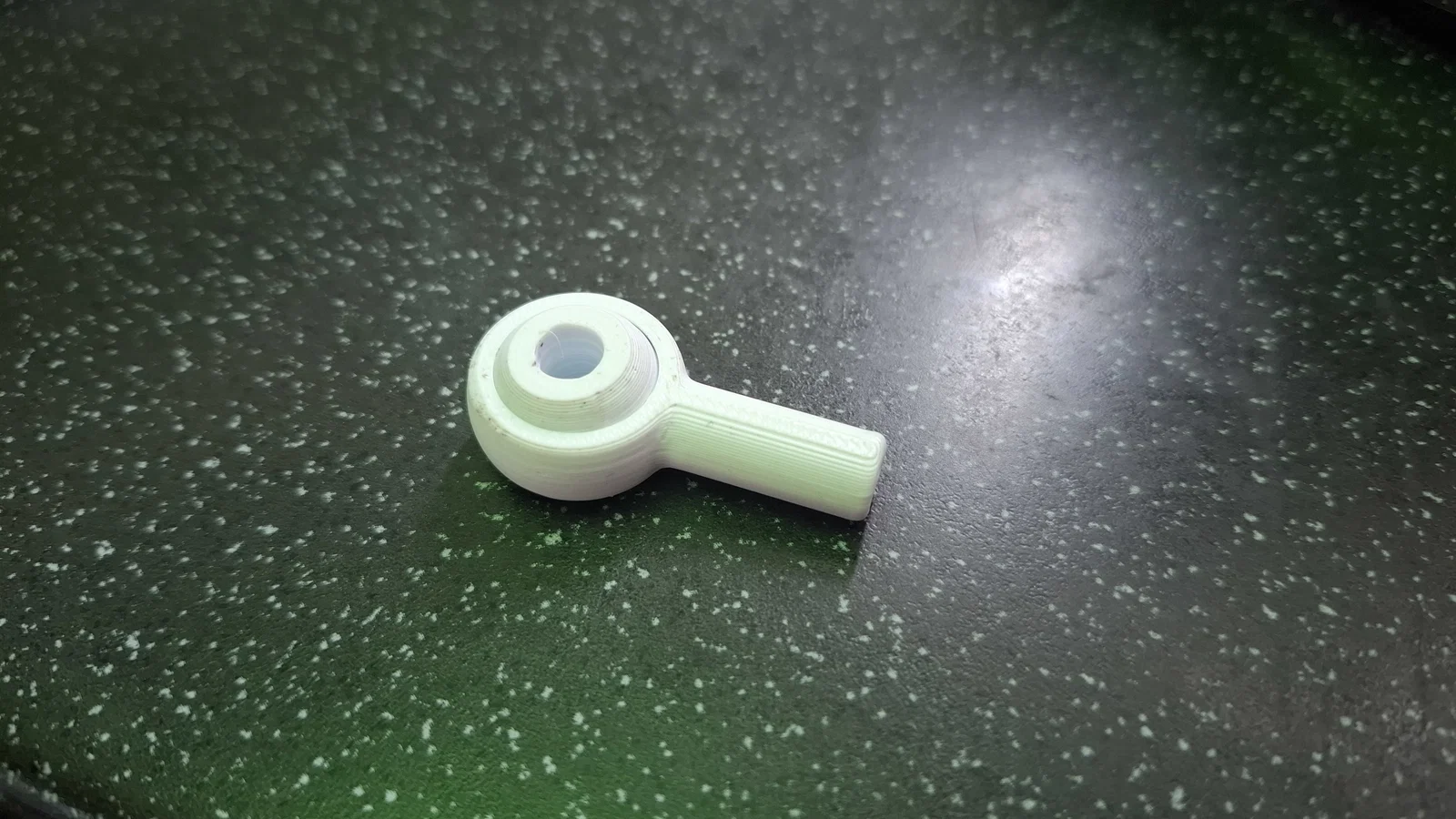

Khớp nối cầu Rod End 6mm là một linh kiện cơ khí quan trọng được thiết kế đặc biệt cho các hệ thống truyền động trong mô hình 3D, máy in 3D hoặc các dự án cơ khí DIY. Với cấu tạo hình cầu linh hoạt, chi tiết này cho phép trục kết nối có thể xoay và nghiêng một cách tự do trong phạm vi giới hạn, giúp giảm tải trọng lên các khớp nối cứng và ngăn chặn tình trạng kẹt trục khi vận hành. Đây là giải pháp cực kỳ hiệu quả cho những ai đang tìm kiếm sự ổn định và trơn tru cho bộ phận chuyển động của máy.

Điểm nổi bật của thiết kế này là sự đơn giản nhưng vô cùng hiệu quả. Phần đầu cầu có lỗ đường kính 6mm tiêu chuẩn, tạo sự tương thích tốt với nhiều loại trục rod phổ biến hiện nay. Trong khi đó, phần thân còn lại được thiết kế với lỗ 4.2mm, giúp anh em dễ dàng tạo ren M5 bằng taro kim loại. Nhờ vậy, anh em có thể lắp khớp nối này trực tiếp vào các thanh ren hoặc vít M5 một cách chắc chắn, tạo thành một hệ thống liên kết cứng cáp và chính xác.

Khi in mẫu này, anh em cần lưu ý một số yếu tố kỹ thuật để đạt được độ bền tối đa. Do đây là bộ phận chịu lực, mình khuyến khích nên sử dụng các vật liệu có độ cứng cao như PETG hoặc ABS thay vì PLA thông thường để tránh biến dạng khi hoạt động dưới nhiệt độ hoặc áp suất cao. Hãy chọn độ dày vỏ (wall thickness) từ 3-4 lớp và mật độ in (infill) khoảng 40-60% để đảm bảo độ cứng vững. Ngoài ra, việc sử dụng layer height ở mức 0.16mm hoặc 0.2mm sẽ giúp các bề mặt khớp cầu mịn hơn, giảm ma sát khi chuyển động.

Các tính năng và lưu ý quan trọng:

• Cấu trúc khớp cầu 6mm giúp chuyển động đa hướng linh hoạt, tránh hỏng hóc trục.
• Lỗ 4.2mm được tối ưu hóa để bạn tự tạo ren M5 bằng mũi taro dễ dàng.
• Phù hợp cho nhiều ứng dụng từ máy in 3D, máy CNC cho đến các loại robot mô hình.
• Nên chọn chất liệu PETG hoặc ABS để tăng độ bền nhiệt và độ cứng.
• Thiết lập infill cao (trên 40%) để chịu được áp lực kéo và nén tốt hơn.
• Khi lắp đặt, hãy bôi một chút mỡ bò hoặc chất bôi trơn chuyên dụng vào phần khớp cầu để máy hoạt động êm ái hơn.
• Nên kiểm tra độ khít sau khi in, nếu cần thiết có thể đánh bóng nhẹ phần cầu để đảm bảo xoay trơn tru nhất.

Hy vọng mẫu thiết kế này sẽ giúp anh em hoàn thiện tốt các dự án của mình, mang lại sự mượt mà và chính xác cho hệ thống cơ khí đang thực hiện.
