Công tắc Magnetos Cessna 172 cho Microsoft Flight Simulator (Xbox & PC)
Trải nghiệm lái máy bay như thật với bộ công tắc Magnetos/Starter in 3D dành riêng cho MSFS. Hoạt động mượt mà trên cả Xbox và PC, cắm là chạy không cần cài đặt phần mềm phức tạp.
Mô tả
Công tắc Magneto Cessna 172 — Microsoft Flight Simulator (Xbox & PC)
Nâng tầm trải nghiệm buồng lái của anh em lên một đẳng cấp mới với bộ bảng điều khiển công tắc magneto được in 3D hoàn toàn cho Microsoft Flight Simulator 2024. Anh em có thể vặn qua lại các nấc OFF, Right, Left, Both và Start y như thật — không cần PC, chạy trực tiếp trên Xbox Series S/X.
Nó là cái gì?
Đây là một module công tắc magneto/khởi động rời dành cho Microsoft Flight Simulator. Nó sử dụng một công tắc xoay 12 vị trí thực tế gắn trong vỏ in 3D, điều khiển bằng Raspberry Pi Pico đóng vai trò như một bàn phím USB HID. Cắm vào là MSFS nhận ngay như bàn phím — không cần driver, không cần phần mềm hay công cụ cài đặt phức tạp.
Chỉ cần xoay núm là động cơ trong game sẽ phản hồi ngay lập tức. Cảm giác cực kỳ đã luôn.
Đặc điểm
- Hoạt động trên Xbox Series S/X và PC — cắm là chạy qua USB hub
- 5 vị trí hoạt động: OFF, R (magneto phải), L (magneto trái), BOTH, START

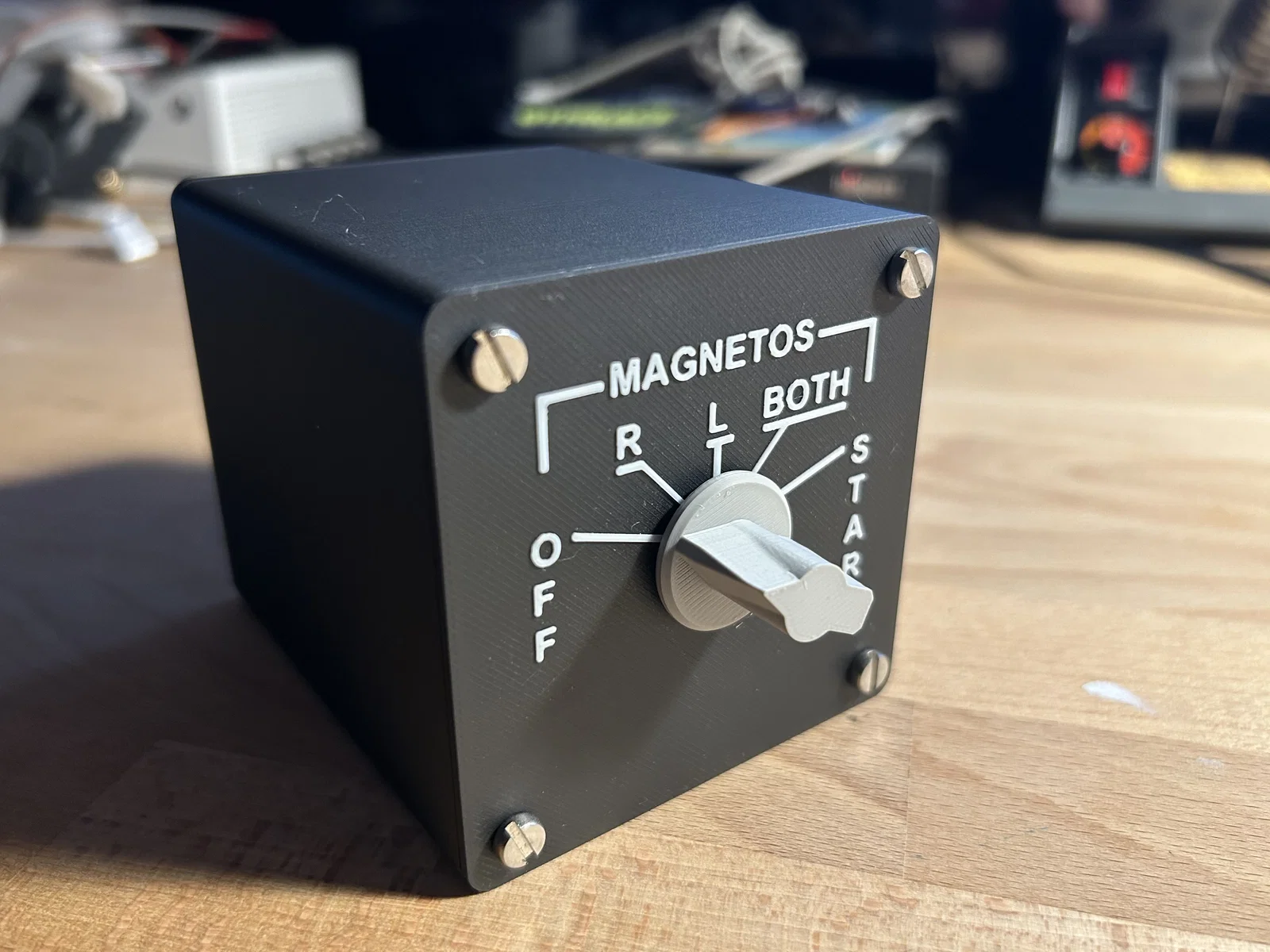

- Thiết kế bảng điều khiển chuẩn Cessna 172 với nhãn khắc sắc nét

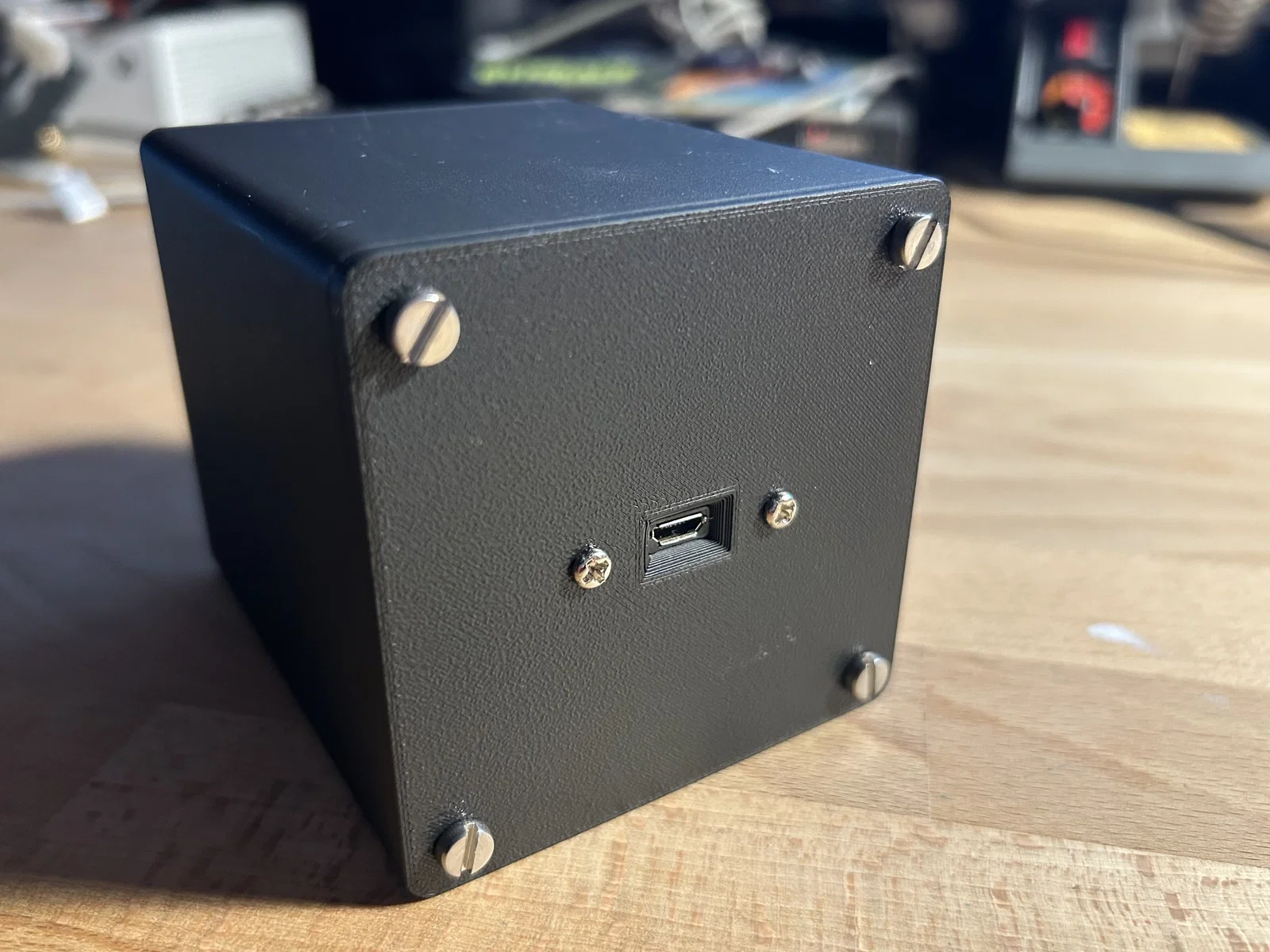

- Vỏ gọn gàng với cổng USB phía sau giúp đi dây ngăn nắp
- Firmware mã nguồn mở — dễ dàng tùy chỉnh phím bấm theo ý thích
- Có thể dùng độc lập hoặc kết hợp cùng bảng công tắc chính cùng bộ
Linh kiện cần thiết
| Linh kiện | Ghi chú |
|---|---|
| Raspberry Pi Pico | Loại tiêu chuẩn, không phải bản Pico W |
| Công tắc xoay 12 vị trí | Loại GND chung, một chân cho mỗi vị trí |
| Cáp mở rộng Micro USB 2.0 đực sang cái | Dùng cho cổng USB ở bảng sau |
| Ốc vít M3 | Dùng để lắp vỏ |
Hoạt động thế nào?
Raspberry Pi Pico được lập trình như một bàn phím USB HID bằng Arduino IDE với gói board Earle Philhower RP2040. Khi anh em xoay công tắc, Pico sẽ phát hiện vị trí và gửi tổ hợp phím tương ứng đến MSFS — không cần phần mềm trung gian.
Các phím mặc định (có thể đổi trong MSFS):
| Vị trí | Chức năng | Tổ hợp phím |
|---|---|---|
| 0 | Magnetos OFF | SHIFT + ALT + Q |
| 1 | Right magneto | SHIFT + ALT + D |
| 2 | Left magneto | SHIFT + ALT + S |
| 3 | Both magnetos | SHIFT + ALT + F |
| 4 | START | SHIFT + ALT + G |

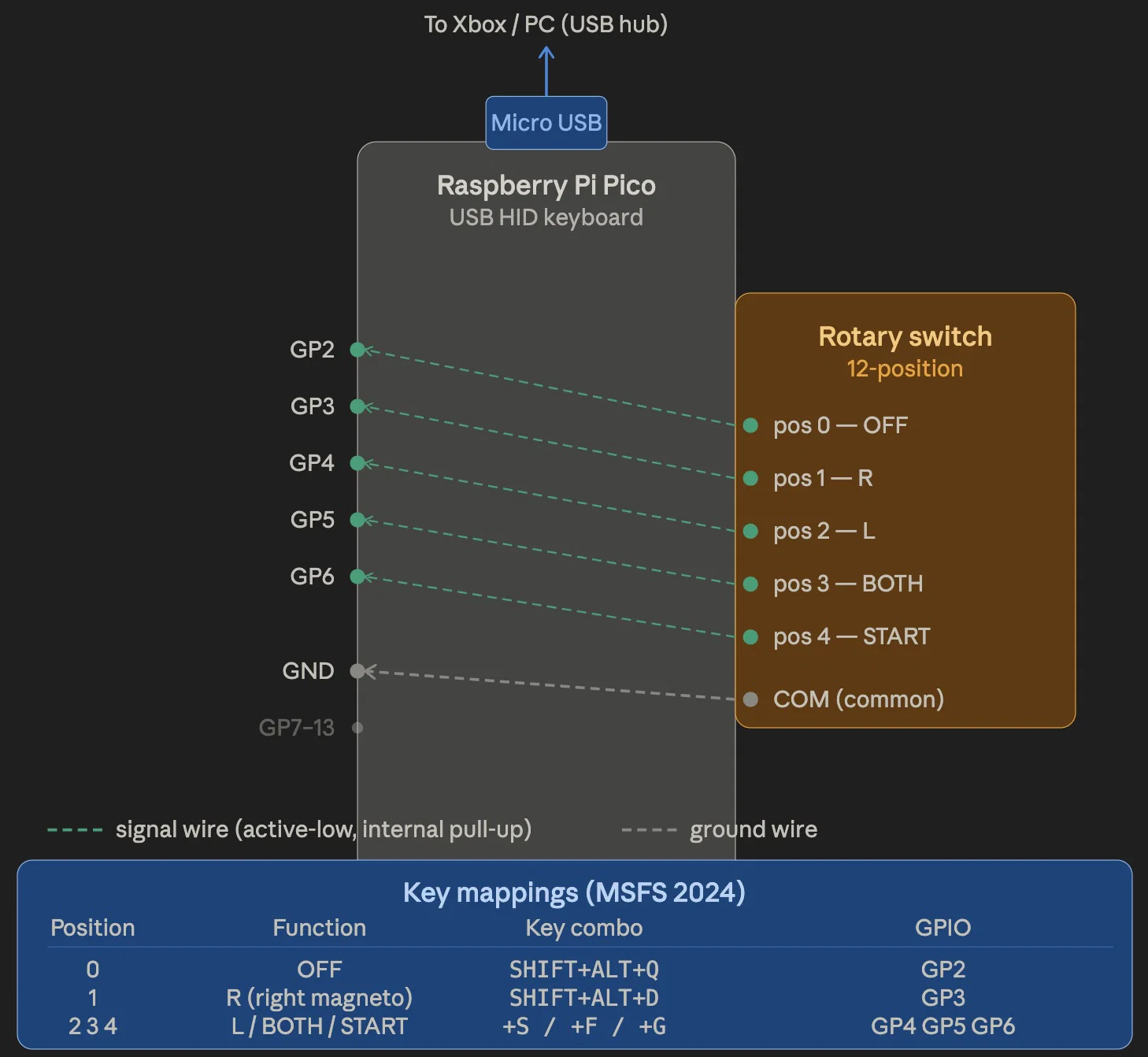

Đấu dây
Công tắc xoay dùng một chân GPIO cho mỗi vị trí, chân chung nối vào GND. Điện trở kéo lên nội bộ của Pico sẽ xử lý phần còn lại — không cần linh kiện bên ngoài.
| GPIO | Vị trí xoay | Chức năng |
|---|---|---|
| GP2 | Vị trí 0 | OFF |
| GP3 | Vị trí 1 | R |
| GP4 | Vị trí 2 | L |
| GP5 | Vị trí 3 | BOTH |
| GP6 | Vị trí 4 | START |
| GND | Chung | — |
Các vị trí từ 5–11 trên công tắc xoay không cần đấu dây.
Firmware
Firmware được viết bằng C++ cho Arduino IDE. Nạp vào Pico bằng gói board Earle Philhower RP2040 (Raspberry Pi Pico board, Adafruit TinyUSB USB stack). Mã nguồn đầy đủ đã có sẵn trong các file đi kèm.
Một phần của dự án lớn hơn
Module này được thiết kế để dùng cùng với Bảng công tắc chính Cessna 172 (sắp ra mắt trên MakerWorld), bao gồm hệ thống điện tử hàng không, đèn và các công tắc buồng lái khác. Cả hai bảng đều kết nối với Xbox hoặc PC qua USB hub và hoạt động hoàn toàn độc lập.
Chúc anh em bay vui vẻ!
