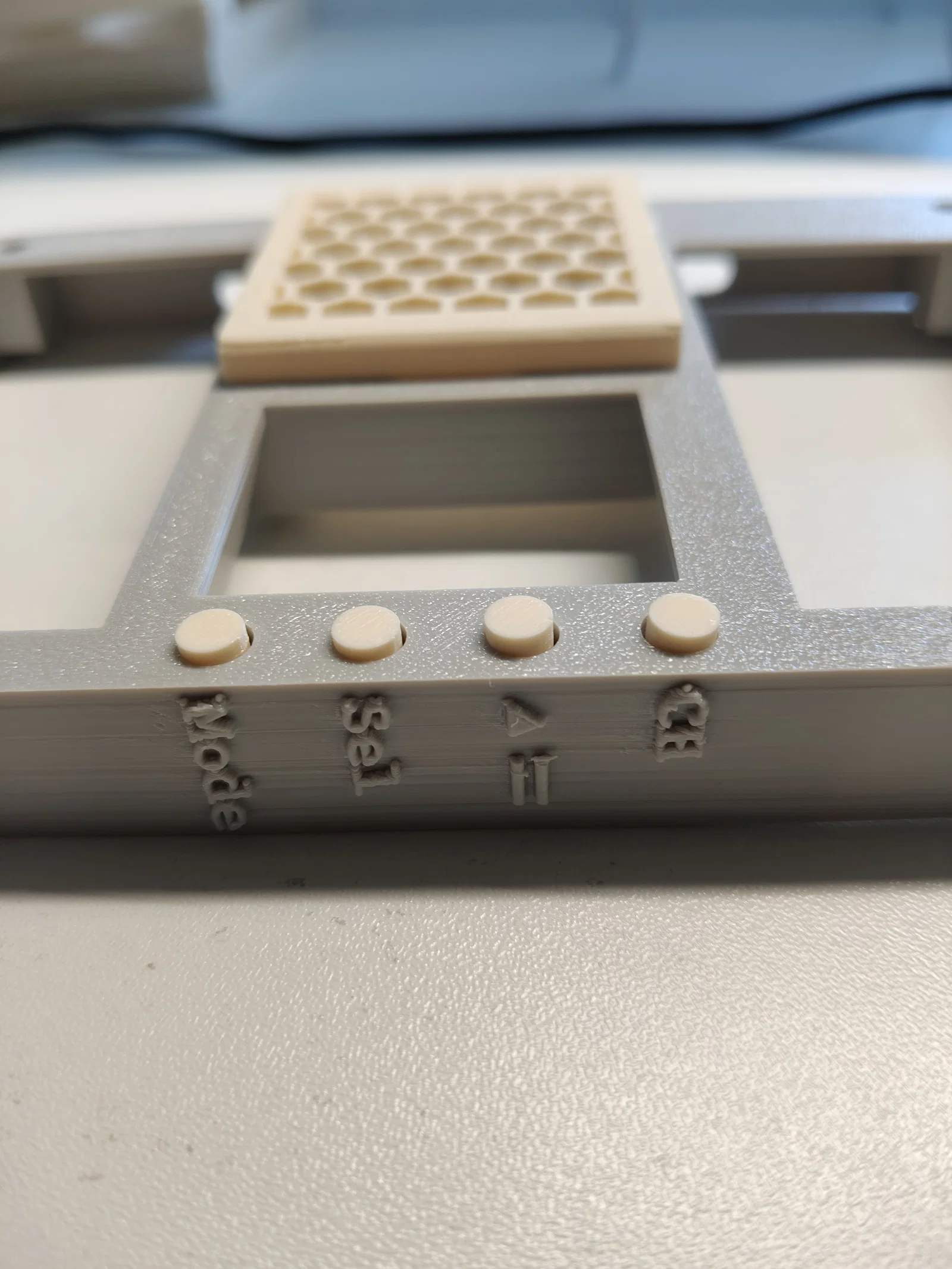

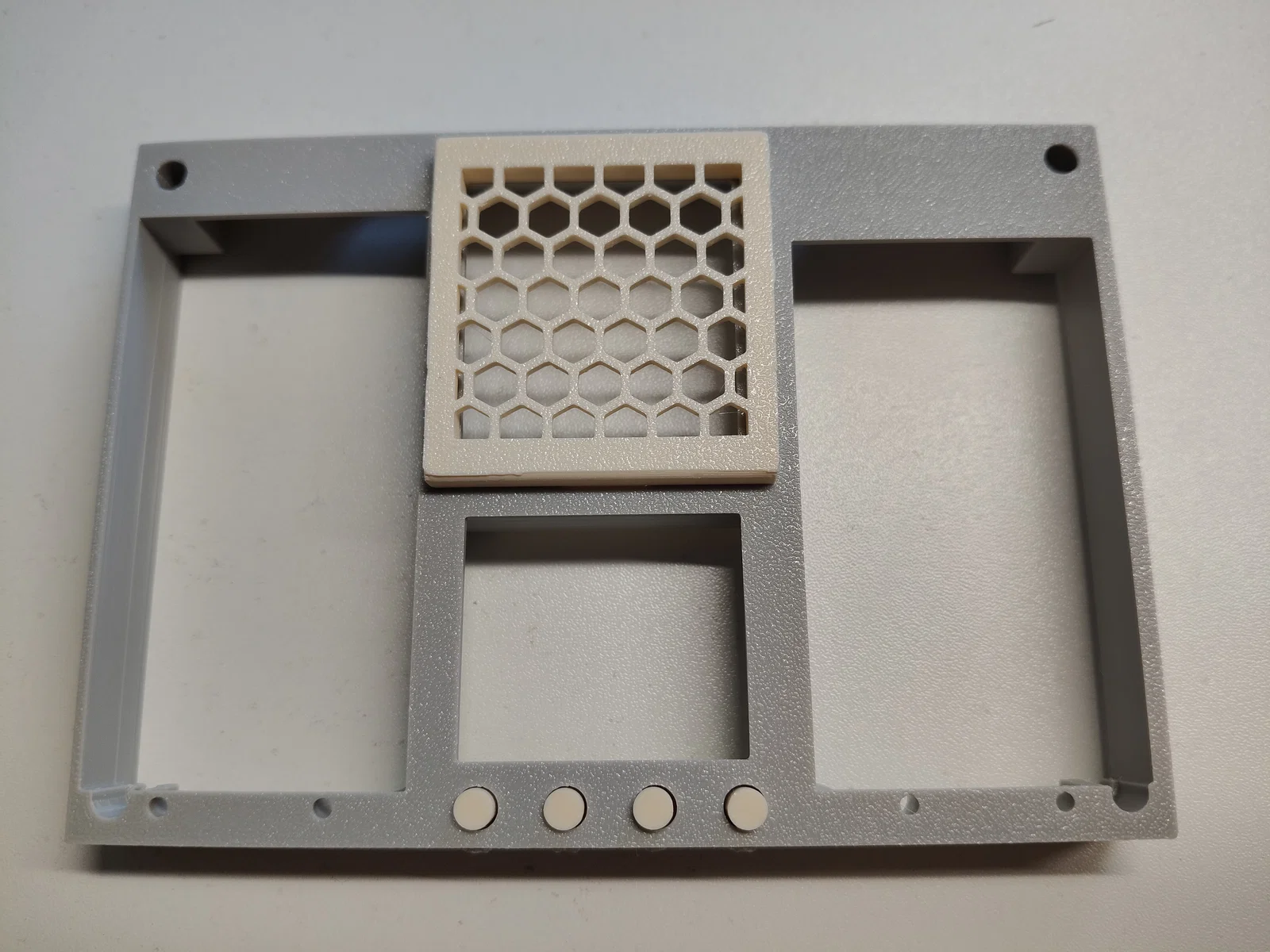

Mặt trước cho bộ kiểm tra pin BT4-4CHN (phiên bản 18650/21700)

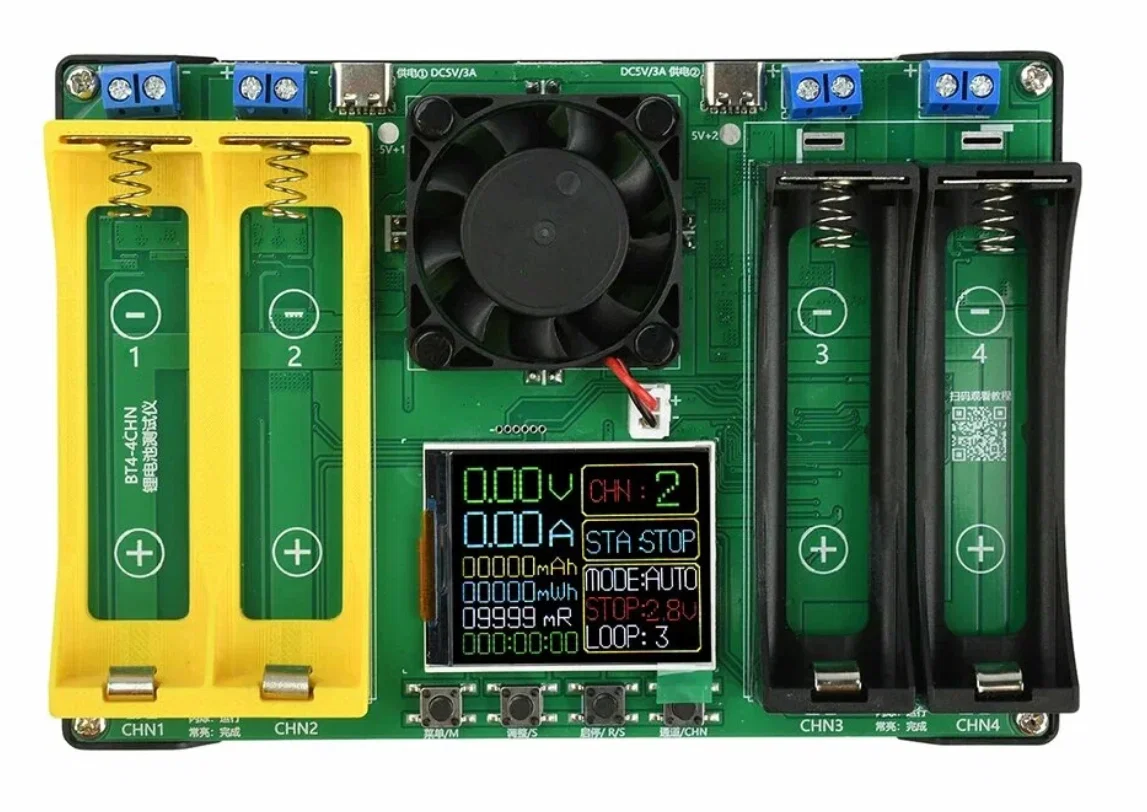

Mặt trước này được thiết kế dành riêng cho bộ kiểm tra BT4-4CHN phiên bản hỗ trợ cả pin 18650 và 21700. Mẫu thiết kế của mình không bao gồm lỗ cắm pin rời bên ngoài.

Hướng dẫn lắp đặt:

• Đặt mặt in vào thiết bị để kiểm tra độ khớp. Bạn có thể dùng dụng cụ cầm tay để tinh chỉnh nếu cần.
• Dùng keo nến để gắn lưới tản nhiệt cho quạt.

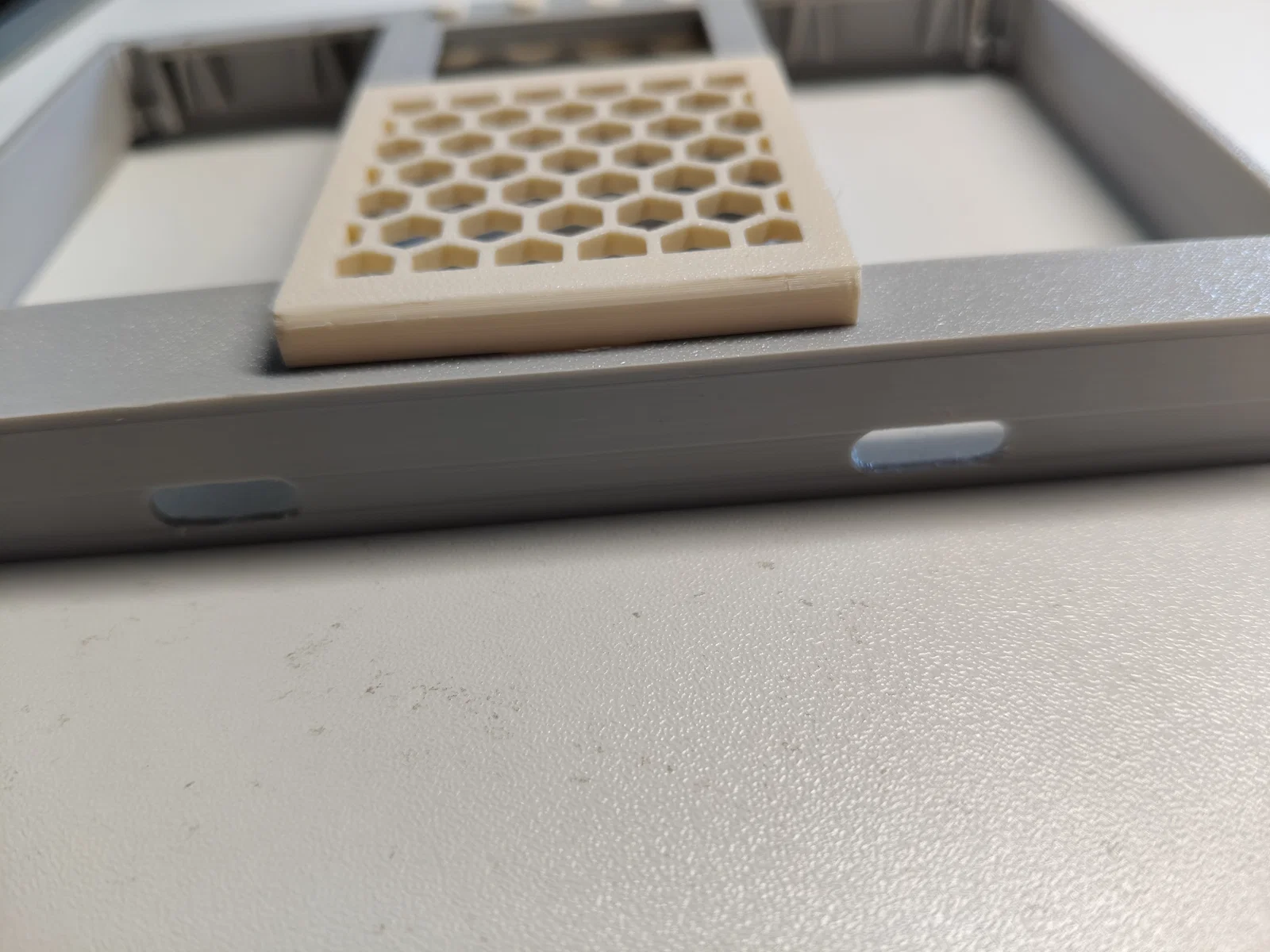

• Mình đã thiết kế sẵn các rãnh cho đèn báo. Bạn có thể biến chúng thành ống dẫn sáng bằng cách đổ keo nến vào: nhỏ keo nóng chảy vào rãnh cho đến khi tạo thành một giọt hình bán nguyệt hơi nhô ra ở mặt trước.

Cảnh báo!

Có khả năng cao là thiết bị của bạn không khớp! Nhà sản xuất bộ kiểm tra 18650/21700 thường xuyên thay đổi thiết kế. Hãy đo đạc kỹ lưỡng thiết bị của bạn và đánh giá độ tương thích với mẫu của mình.

Bạn cũng có thể tự chỉnh sửa bằng dụng cụ cầm tay — nếu làm vậy, hãy tăng số lượng đường biên (perimeters) trong phần mềm cắt lớp (slicer) để đảm bảo độ cứng cáp sau khi gia công.

Bộ tài liệu bao gồm hai file:

• File gốc định dạng .FCStd (FreeCAD 1.1) — để bạn có thể sửa lỗi hoặc cải tiến.
• File in .3mf hoàn chỉnh (Bambu Studio) — đã được thiết lập sẵn support, bridge, thêm văn bản và lưới tản nhiệt (khuyên dùng làm file gốc).
