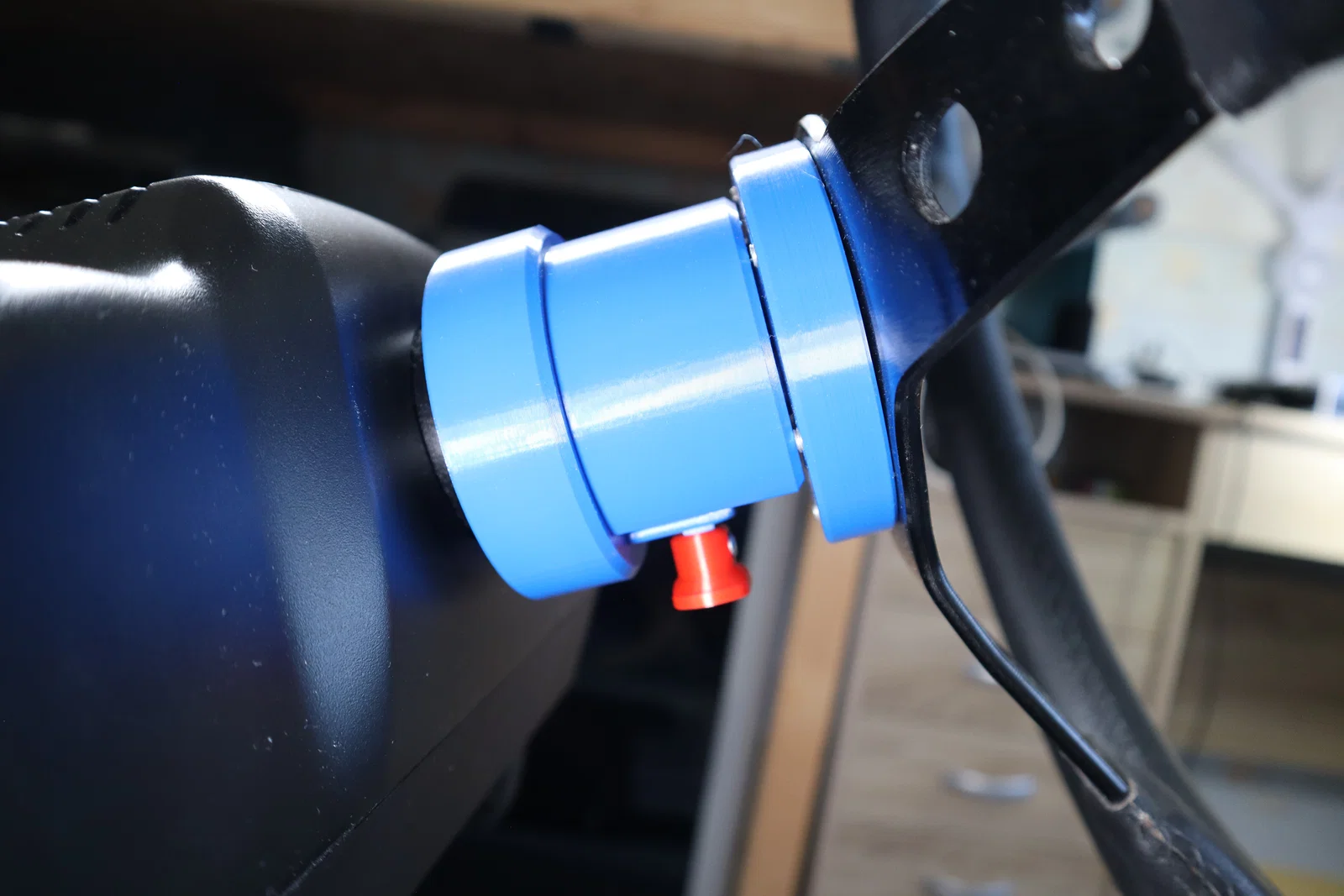

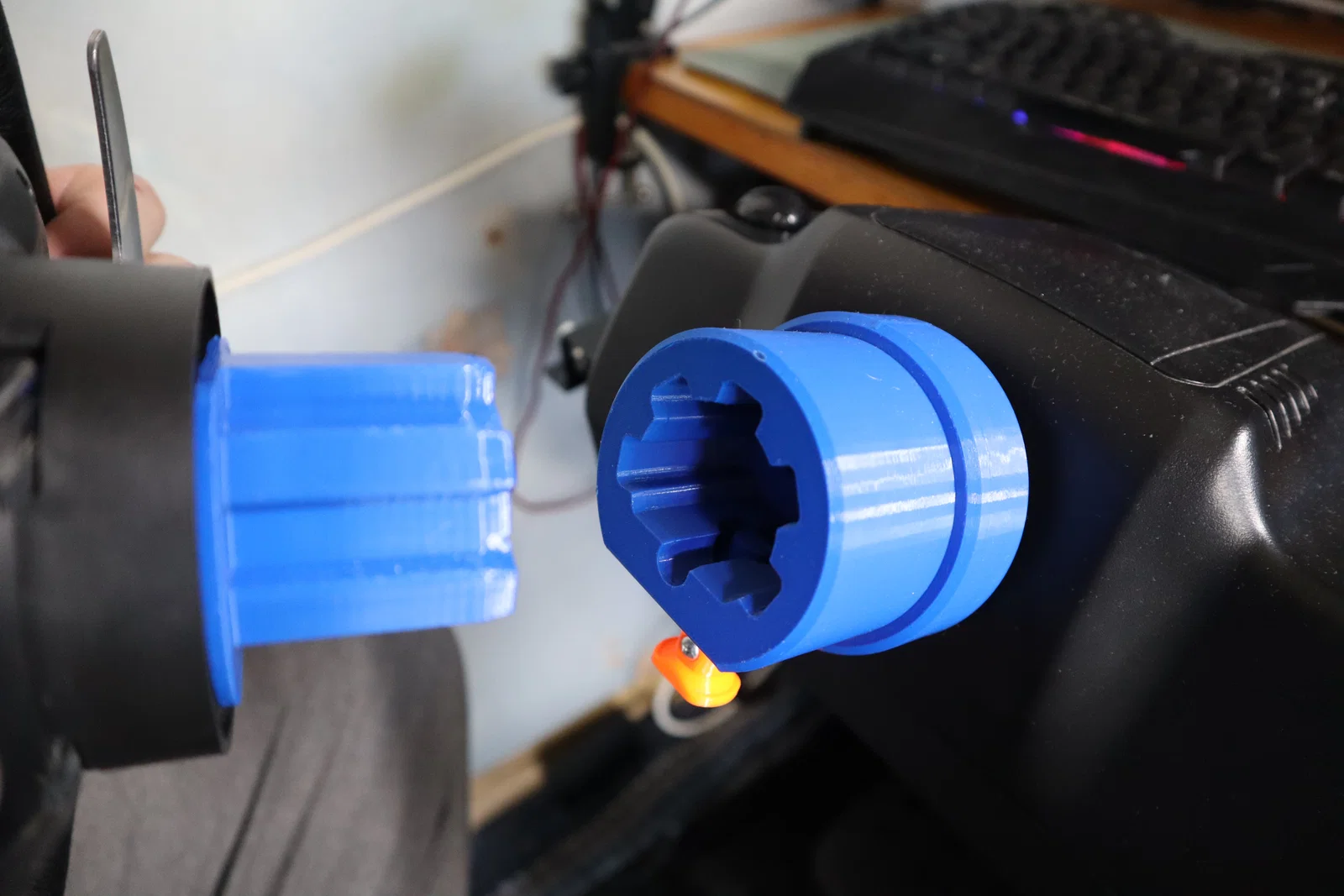

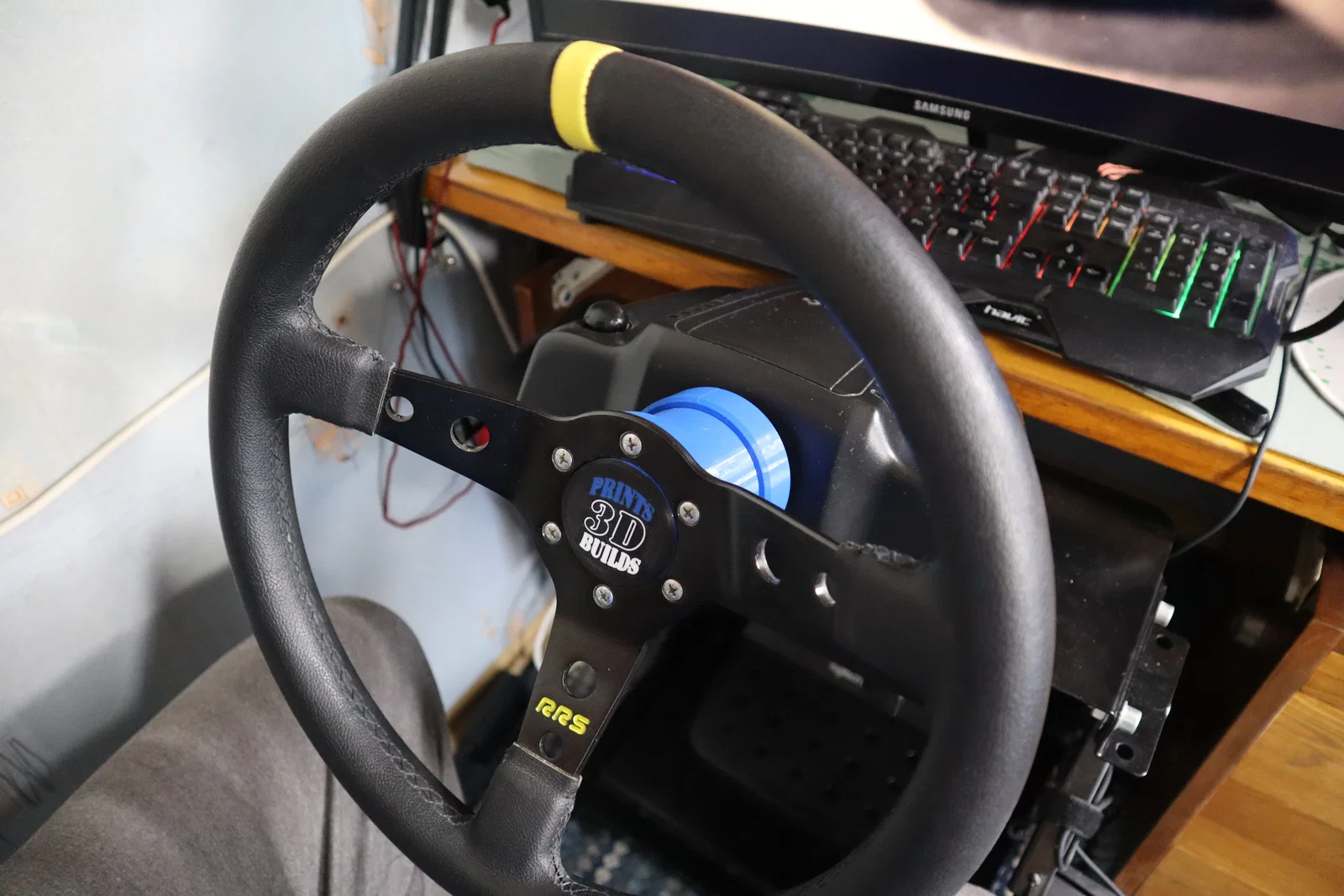

Bản độ Quick Release (Tháo lắp nhanh) cho vô lăng Logitech G29

VIDEO LINK:

Những thứ bạn cần chuẩn bị:

• 1 bộ đầu nối 7 pin PH2.0 (cả đực và cái) kèm dây dẫn 150mm
• 2 bộ đầu nối nam châm Pogo Pin 8 pin hoặc 7 pin 2.54mm loại có tai bắt vít
• 1 bu lông M3x6-8mm và 1 đai ốc M3
• 2 bu lông lục giác chìm M6x30mm và 2 đai ốc M6
• 3 vít bắt gỗ đầu chảo 4x25-30mm
• 6 vít đầu bằng M5x20mm
• 4 vít D2x6-8mm cho đầu nối nam châm
• 2 nam châm tròn 10x2 hoặc 1 nam châm 10x4
• 1 nam châm tròn 6x2
• Dây điện AWG22 hoặc AWG24

Thiết lập in của mình:

• 4 tường (walls)
• 5 lớp trên và dưới (top/bottom layers)
• 20% lấp đầy (infill) kiểu Gyroid
• Sử dụng Tree support tự động cho mọi chi tiết, trừ phần "Custom wheel 2" thì dùng support thường
• Chất liệu nhựa PETG
• Lưu ý: Hướng đặt chi tiết khi in rất quan trọng

Để chèn nam châm vào bên trong, hãy tạm dừng in (pause) tại các lớp sau:

• Lớp 145 cho ngàm vô lăng G29 gốc
• Lớp 145 cho phần 1 của ngàm vô lăng độ
• Lớp 44 cho chốt khóa

Để chèn đai ốc M6 vào phần 1 của ngàm vô lăng độ, hãy tạm dừng in tại lớp 159.

Khi đấu nối dây điện với các đầu nối, hãy đảm bảo gắn đúng dây. Thứ tự dây phải đồng nhất giữa đầu nối trên đế vô lăng và bảng mạch của vô lăng G29.

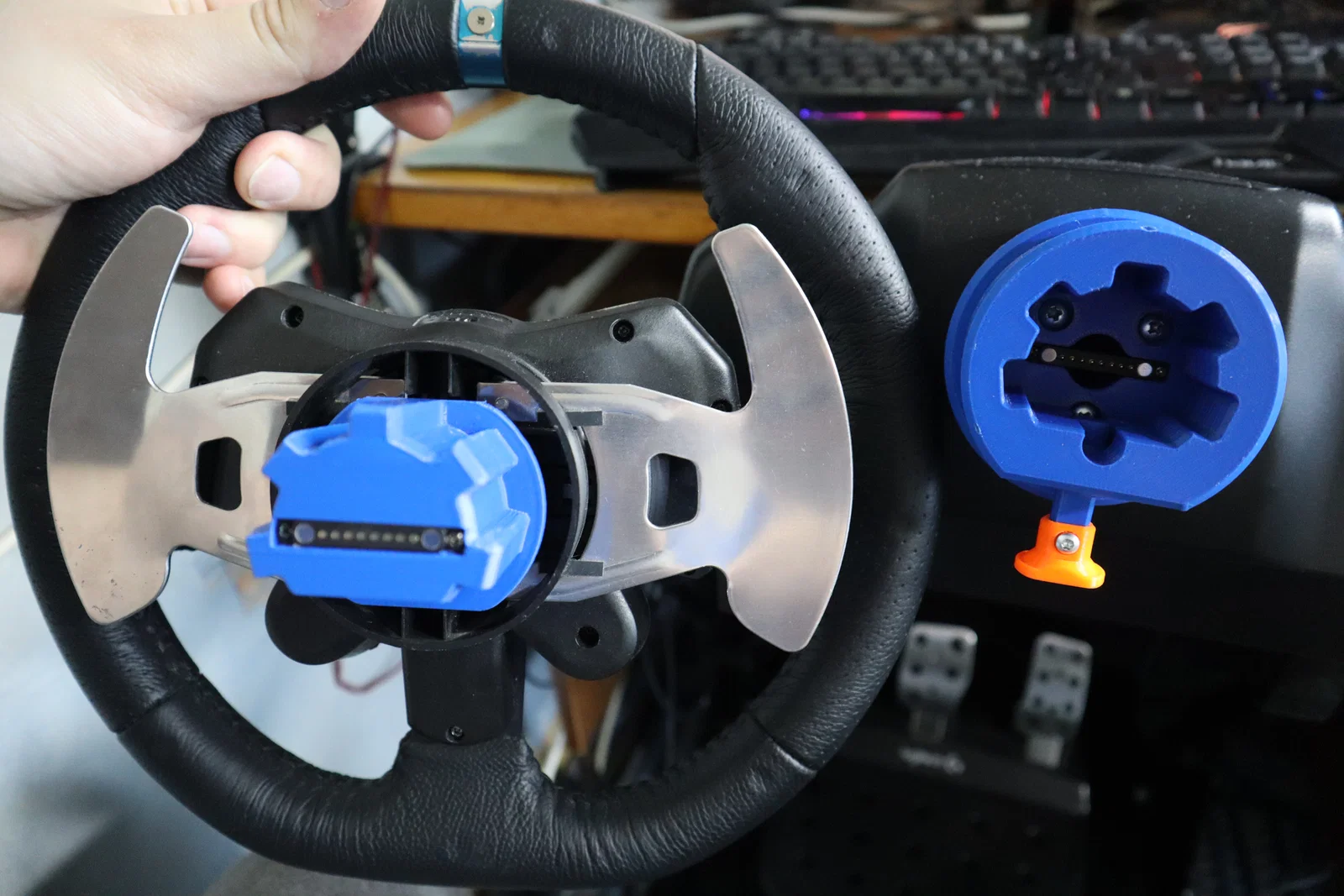

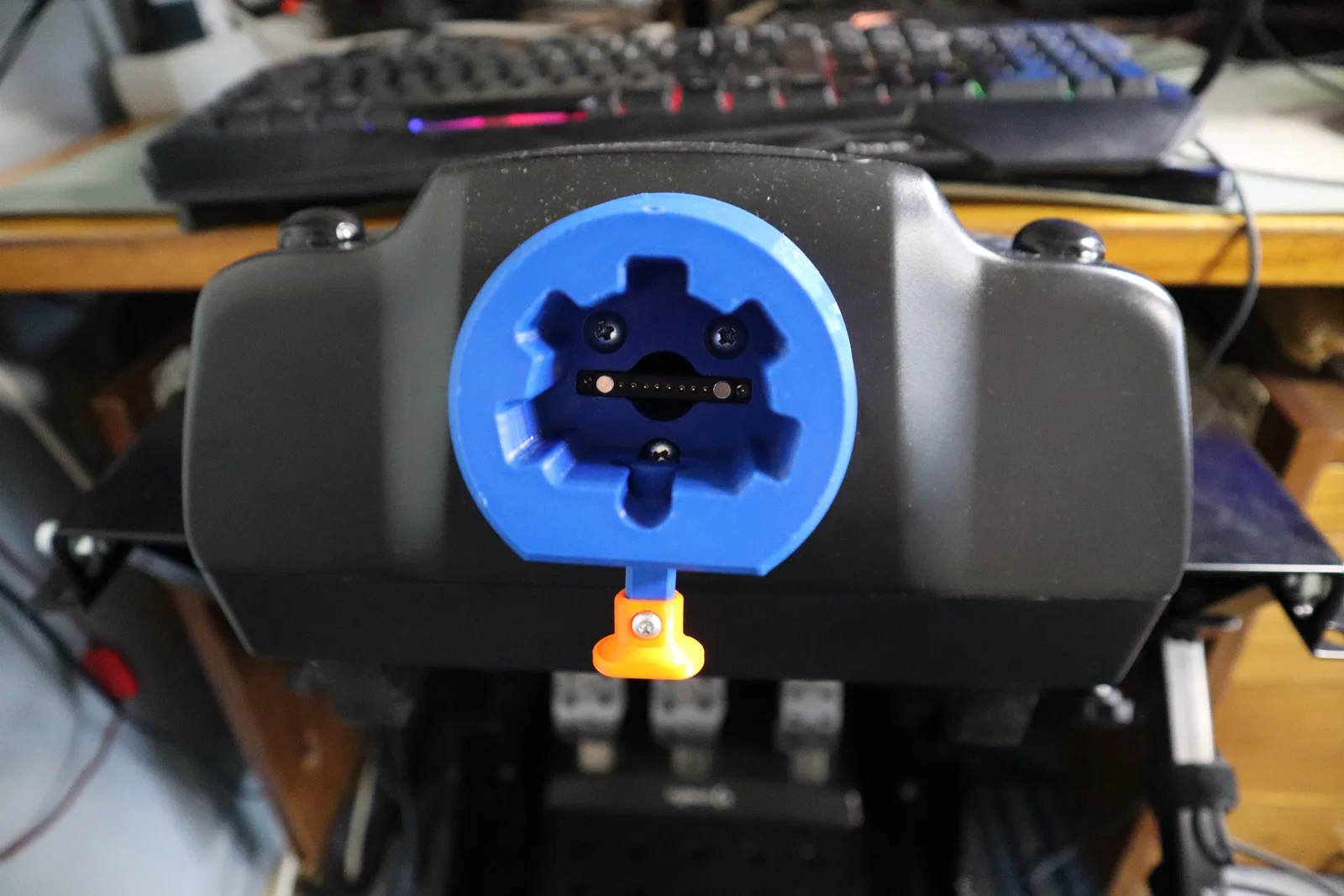

Đầu nối nam châm 2 chân trên ngàm độ là cần thiết để kết nối với nhau. Các chân này sẽ kết nối với dây màu trắng và vàng trên đế vô lăng.

Bạn hãy xem video hướng dẫn đi kèm nhé. Nếu có thắc mắc hay gặp vấn đề gì cứ cho mình biết. Nếu lắp ráp bị cấn, bạn có thể mài nhẹ các chi tiết hoặc phản hồi để mình điều chỉnh lại bản in.
