Núm vặn thay thế cho máy cắt cỏ Milwaukee (có chỗ lắp đai ốc và tấm đệm kim loại)
Đây là bản remix từ mẫu núm vặn của Mikkel, được thiết kế để sử dụng đai ốc kim loại thay vì ren in 3D. Mẫu này bao gồm hai phiên bản kích thước đai ốc và một tấm đệm nhựa đi kèm để tăng độ chắc chắn khi siết chặt.
Mô tả
Một trong những núm vặn trên máy cắt cỏ của mình bị mất, nên mình đã tìm thấy mẫu của Mikkel khi đang tìm kiếm giải pháp thay thế. Mình muốn dùng đai ốc M8 bằng kim loại thay vì dùng ren in 3D nên đã thực hiện bản sửa đổi này.
Mẫu Large dành cho loại đai ốc có kích thước 13mm (tính từ cạnh phẳng này sang cạnh phẳng kia). Tuy nhiên, đai ốc mình mua ở Menards lại mỏng hơn một chút, kích thước là 12.7mm, nên mình đã làm thêm phiên bản Small.

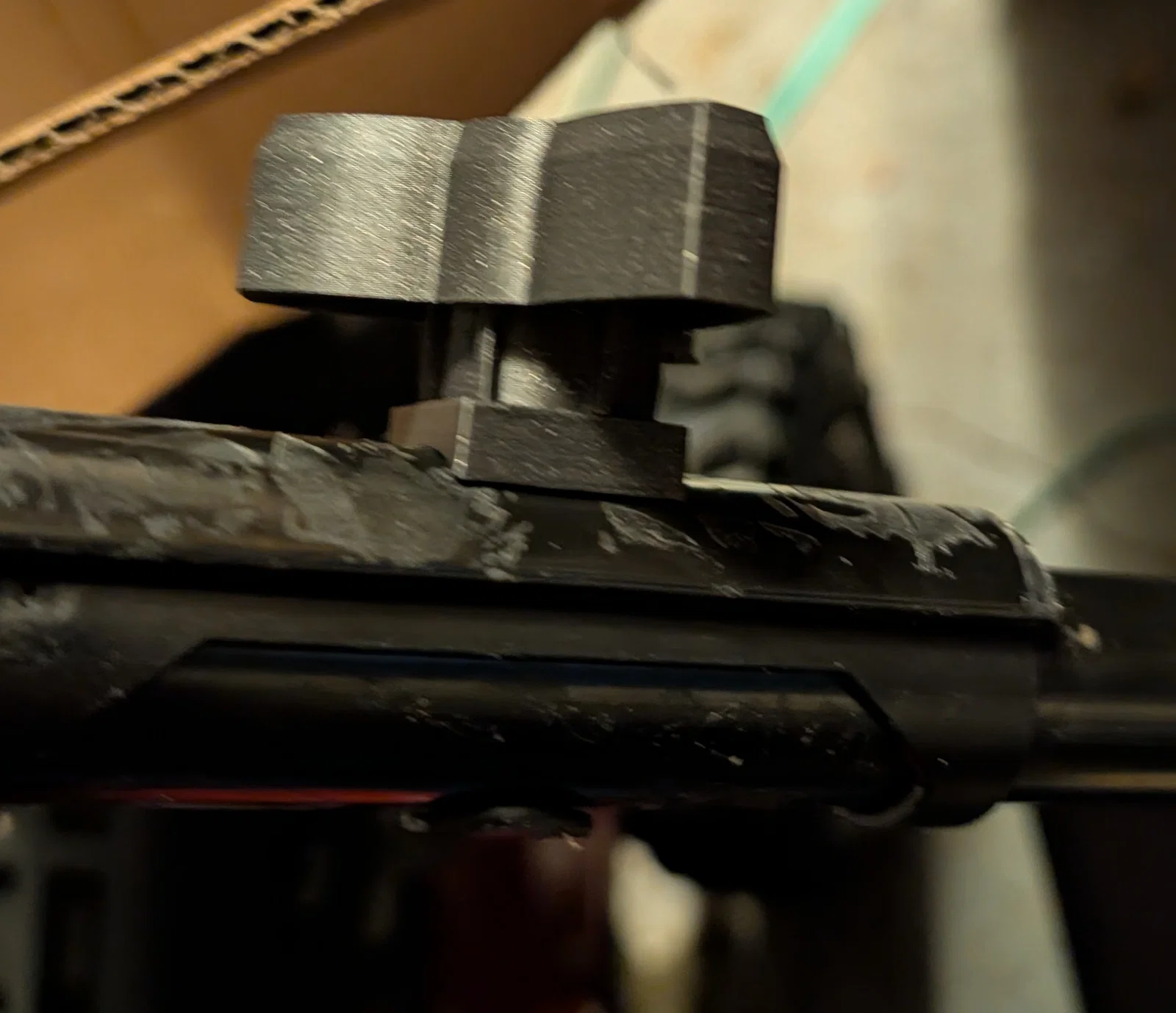

File Plate dùng cho miếng đệm nhựa đặt giữa máy cắt cỏ và núm vặn để tạo một bề mặt phẳng giúp siết chặt hơn.
Mình đã in bằng nhựa ASA và không cần dùng support.
Đai ốc khá khít, mình đã lắp đai ốc vào bu lông trước, sau đó ép núm vặn vào là xong.
