Giá đỡ kệ treo tường phong cách bánh răng (Self bracket)

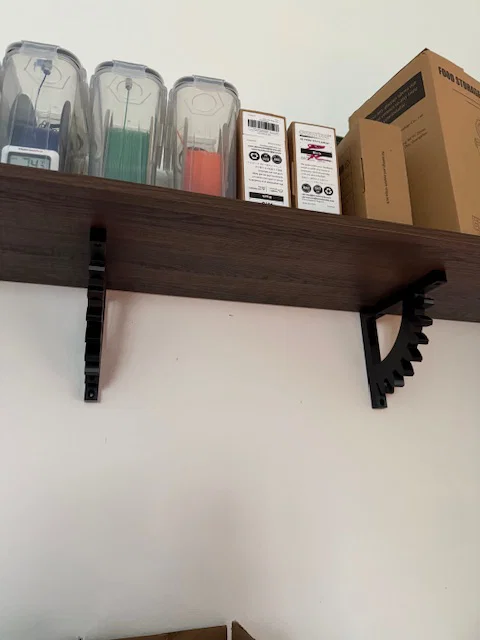

Đây là mẫu giá đỡ kệ (shelf bracket) mà mình tự thiết kế cho phòng làm việc. Giá đỡ này có phong cách bánh răng rất độc đáo. Mình đã in mẫu này bằng nhựa Overture PETG.

Các thông số lắp đặt:

• Vít bắt tường: 1.25 inch (31.75mm)
• Vít bắt kệ: 1 inch (25.4mm)
• Kích thước kệ: 11.7 inch (sâu) x 71.7 inch (dài) x 0.6 inch (cao)
• Khoảng cách giữa các giá đỡ: 20 inch
• Mình có sử dụng thêm tắc kê thạch cao E-Z Ancor loại 75lb.

Thông số in ấn:

• Tải nhẹ: 3 vách (walls), 3 lớp top/bottom, 10% gyroid infill.
• Tải nặng: Bạn nên tăng số lượng vách và lớp top/bottom để chắc chắn hơn.
• Mình sử dụng đầu phun 0.6mm.

Sản phẩm đã được kiểm tra khả năng chịu lực lên đến 30lbs (khoảng 13.6kg) ở đầu giá đỡ.
