Hệ thống kệ trưng bày Modular in 3D cho cúp và mô hình

HỆ THỐNG KỆ TRƯNG BÀY & CÚP ĐIỆN TỬ MODULAR

Hệ thống lưới lắp ghép in 3D phát triển cùng bộ sưu tập của bạn

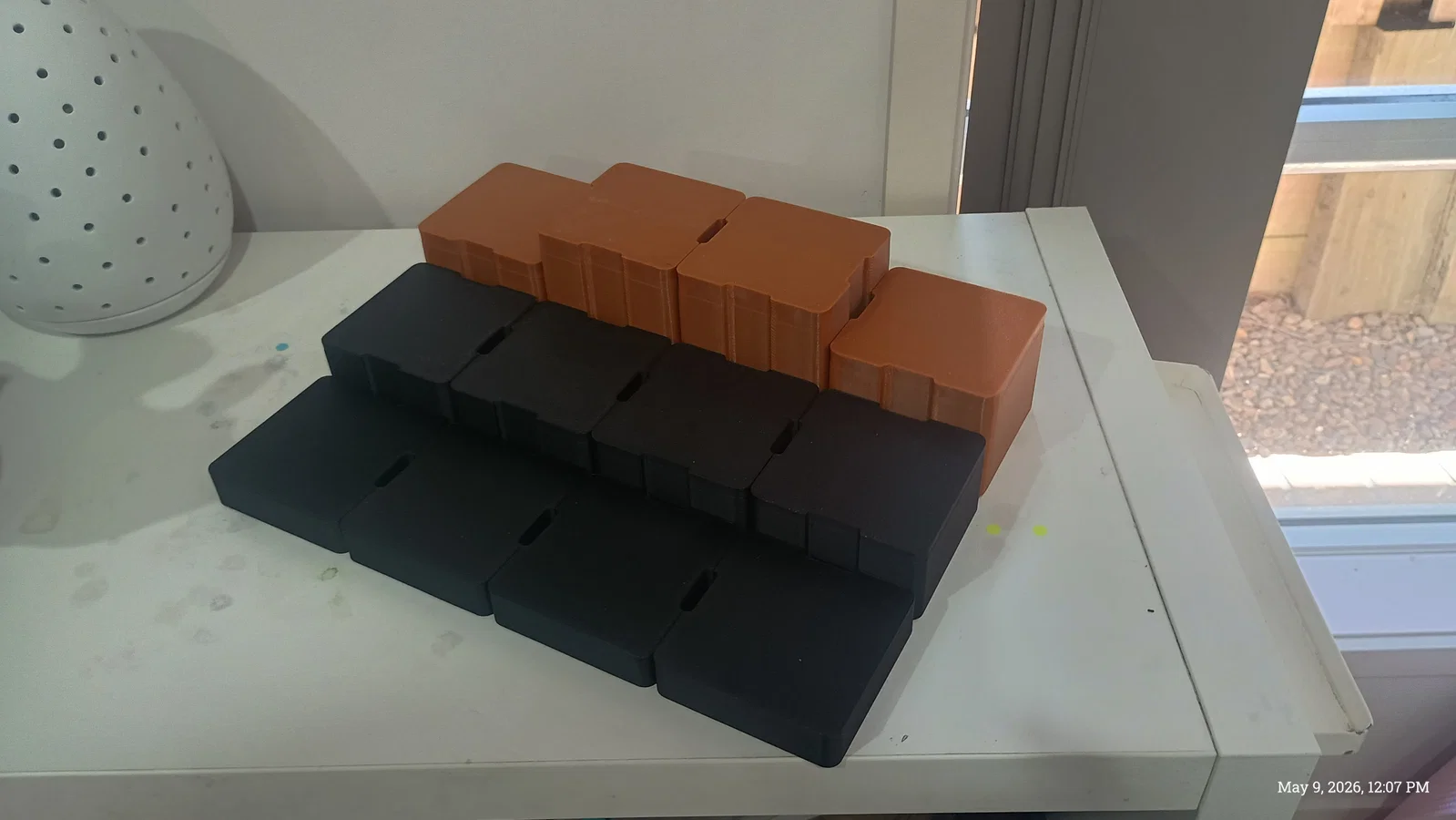

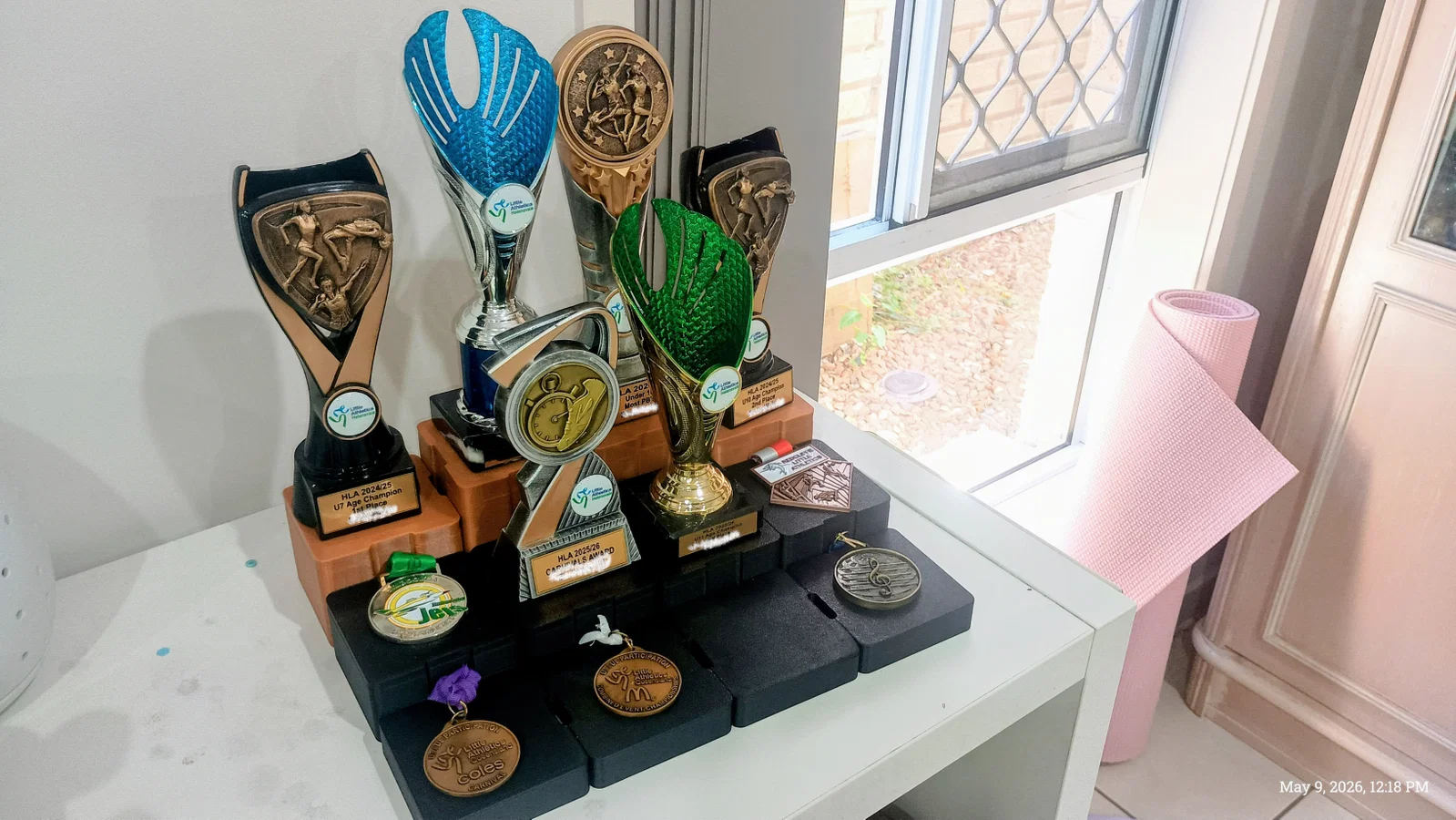

★ VỪA HOÀN THÀNH MÔ HÌNH 3 TẦNG ĐẦU TIÊN — CÁC MẢNH GHÉP KẾT NỐI VỚI NHAU TUYỆT ĐẸP.

Đây là một hệ thống mở. Hãy thiết kế thêm các phần mở rộng, chia sẻ các bản remix. Chúng ta hãy cùng nhau tạo ra những thứ tuyệt vời.

Đây là gì?

Đây là hệ thống kệ trưng bày lắp ghép hoàn toàn, không cần dụng cụ, kết nối bằng khớp nối dành cho in 3D. Được xây dựng dựa trên nền tảng ô cơ sở 80 × 80 mm tiêu chuẩn, mỗi mảnh ghép đều được thiết kế để kết nối với các mảnh khác — nghĩa là bạn có thể tạo bất cứ thứ gì, từ một kệ đơn giản đến một kim tự tháp trưng bày cúp hoành tráng.

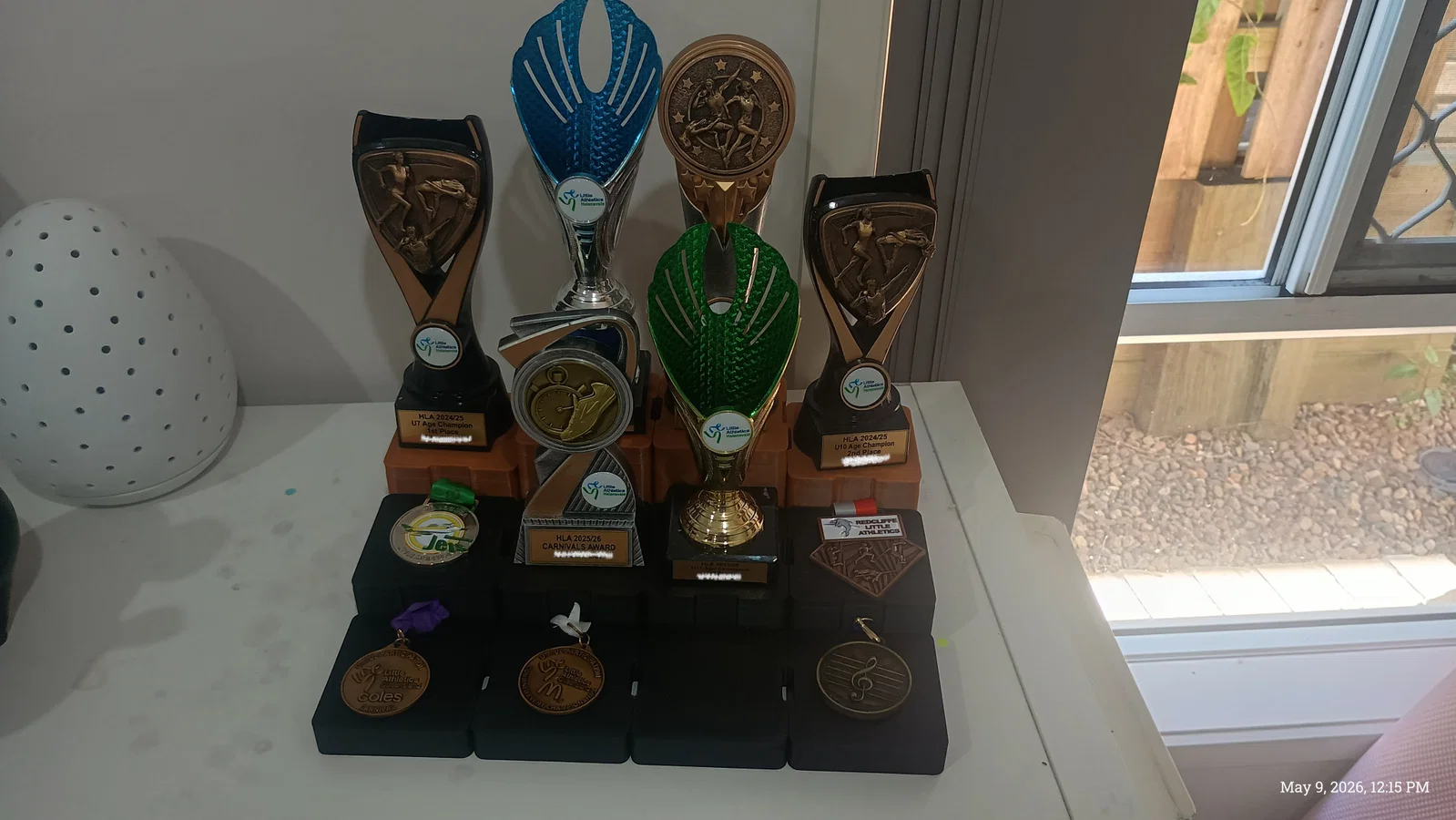

Dây ruy-băng huy chương? Chúng luồn gọn gàng qua các khe hở ở mặt bên và giấu dưới đáy, hoàn toàn không lộ ra phía trước. Cúp, đồ sưu tầm, mô hình thu nhỏ, huy chương thể thao, mô hình tỷ lệ — nếu món đồ nào đó xứng đáng được trưng bày, chiếc kệ này chính là dành cho nó.

Các Mảnh Ghép

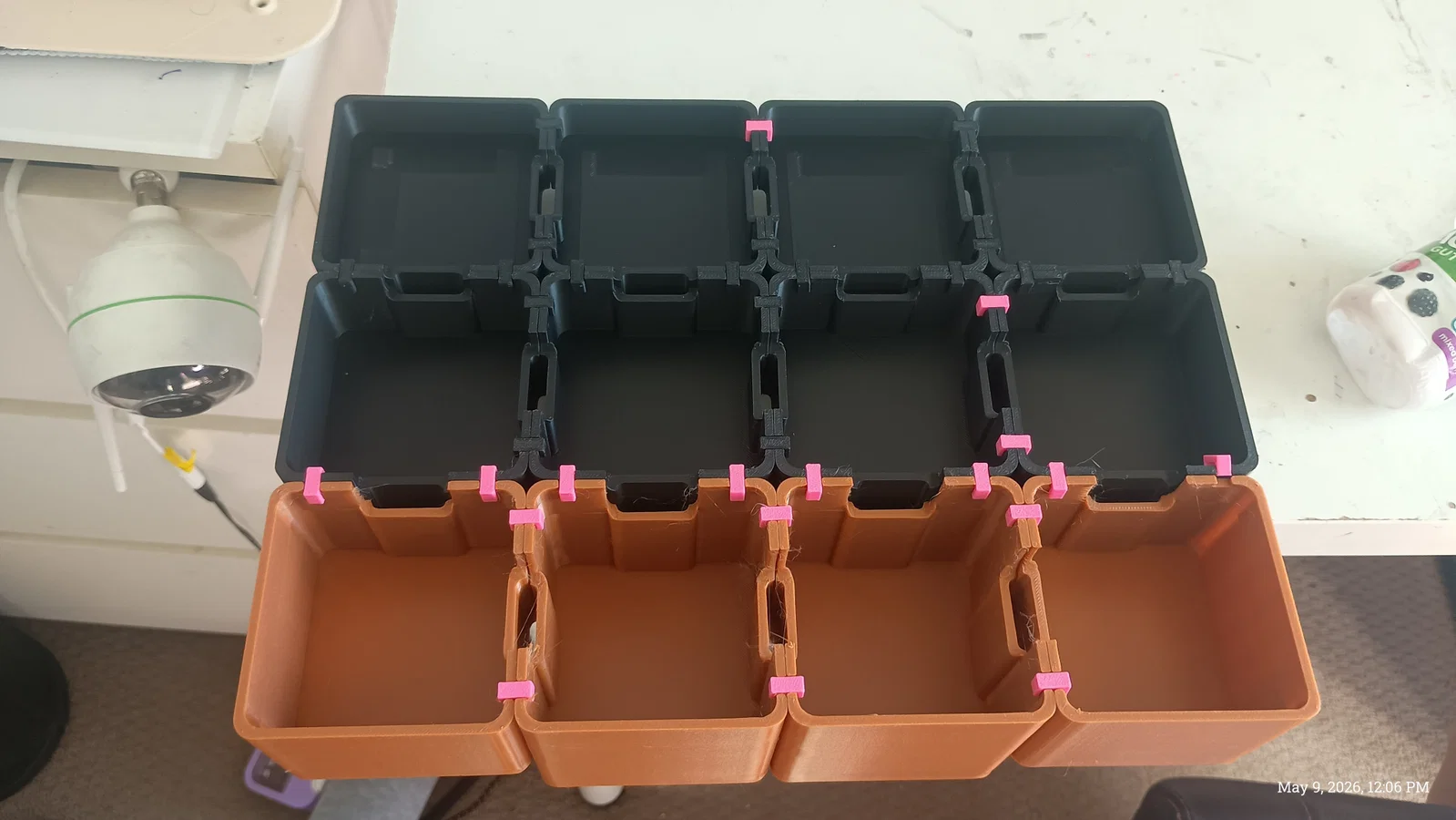

Tất cả các mảnh đều có kích thước đế 80 × 80 mm và kết nối bằng các khớp nối gắn bên dưới. Mỗi mặt không trơn (mặt nối) có 2 khe cắm khớp, một khe ruy-băng bên hông và một khe ruy-băng dưới đáy. Các mặt trưng bày trơn láng hoàn toàn sạch sẽ — không khe, không lỗ, chỉ là một bề mặt phẳng mịn.

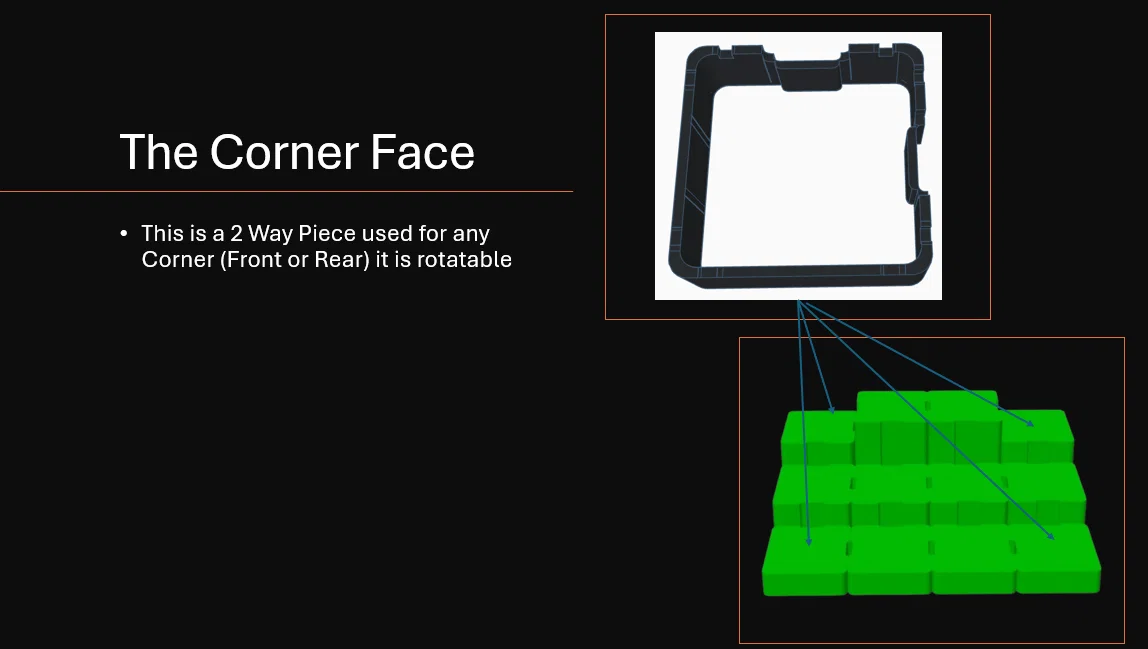

Mảnh Góc (Corner) — 2 Cạnh

Điểm tựa của mọi công trình. Đặt một cái ở mỗi góc của bố cục — trước hay sau đều được, vì mảnh này có thể xoay linh hoạt. Hai mặt trơn tạo khung cho vẻ ngoài trưng bày đẹp mắt, trong khi hai mặt nối sẽ khóa với các mảnh lân cận.

• 2 mặt trơn | 2 mặt nối | 4 khe cắm khớp | 2 khe hở bên | 2 khe hở đáy

Mẹo: Khi xây dựng kệ nhiều tầng, hãy in các mảnh Góc cho cả hàng trên và dưới tại mọi điểm giao chiều cao.

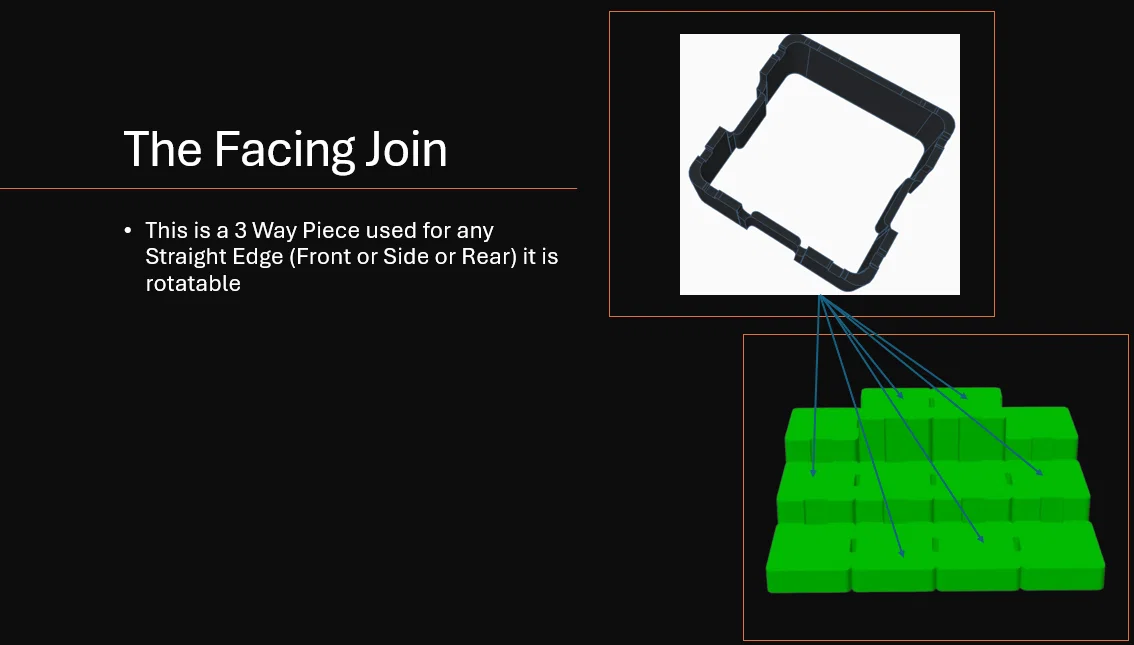

Mảnh Nối Mặt Trước (Facing Join) — 3 Cạnh

"Con ngựa thồ" cho các cạnh thẳng. Dùng dọc theo bất kỳ cạnh trước, bên hoặc sau của bố cục. Một mặt trơn giữ cho vẻ ngoài trông chỉn chu, trong khi ba mặt nối liên kết với phần còn lại của lưới. Có thể xoay để phù hợp với mọi hướng.

• 1 mặt trơn | 3 mặt nối | 6 khe cắm khớp | 3 khe hở bên | 3 khe hở đáy

Mẹo: Với các công trình nhiều chiều cao, hãy in mảnh này cho mỗi tầng dọc theo mọi cạnh lộ ra.

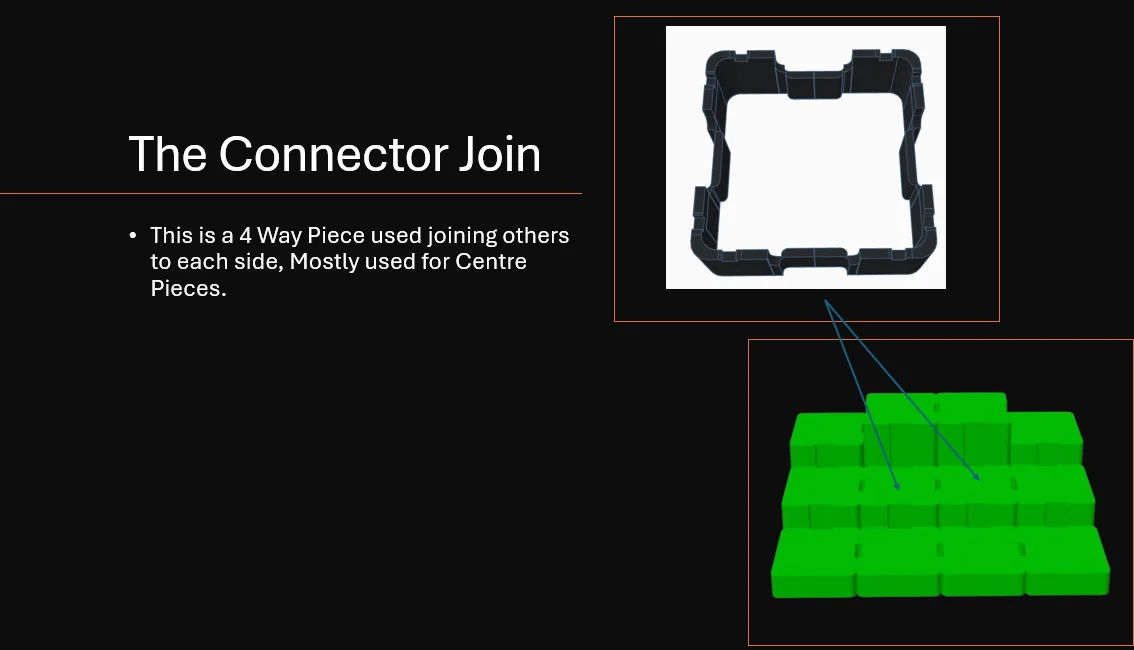

Mảnh Nối Trung Tâm (Connector Join) — 4 Cạnh

Sức mạnh cho các công trình lớn. Không có mặt trơn ở đây — mọi mặt đều là mặt nối. Mảnh này nằm ở trung tâm lưới của bạn, kết nối với các hàng xóm theo cả bốn hướng.

• 0 mặt trơn | 4 mặt nối | 8 khe cắm khớp | 4 khe hở bên | 4 khe hở đáy

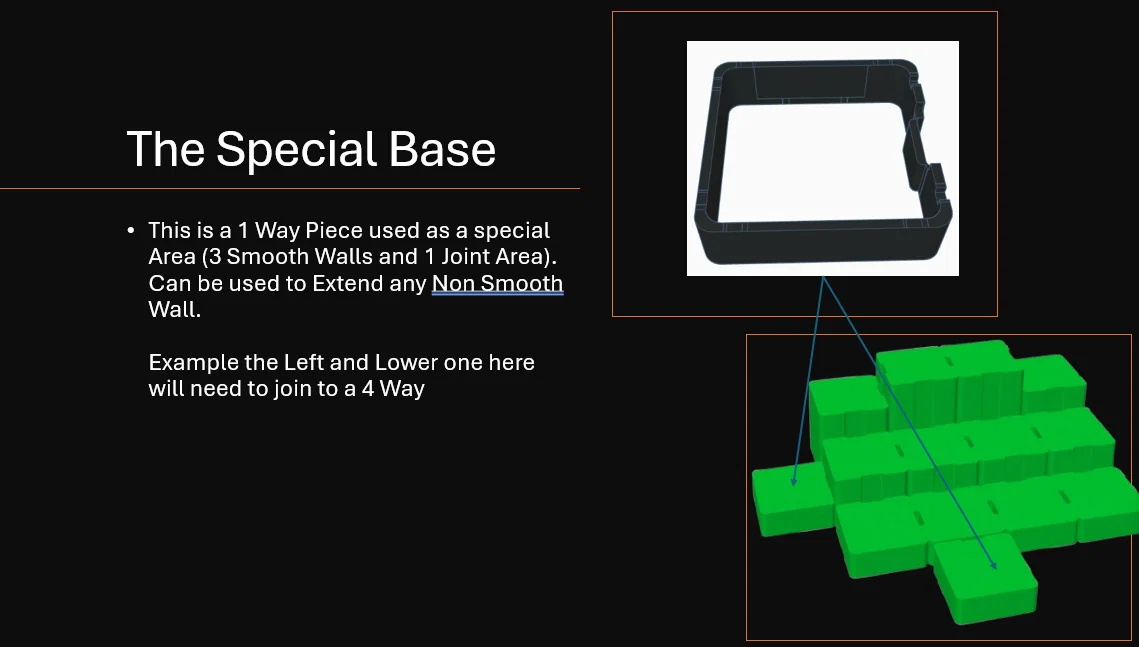

Đế Đặc Biệt (Special Base) — 1 Cạnh

Một ô trưng bày độc lập với ba mặt trơn và chỉ một mặt nối. Dùng nó để tạo điểm trưng bày biệt lập hoặc làm kết thúc cho một dãy kệ.

• 3 mặt trơn | 1 mặt nối | 2 khe cắm khớp | 1 khe hở bên | 1 khe hở đáy

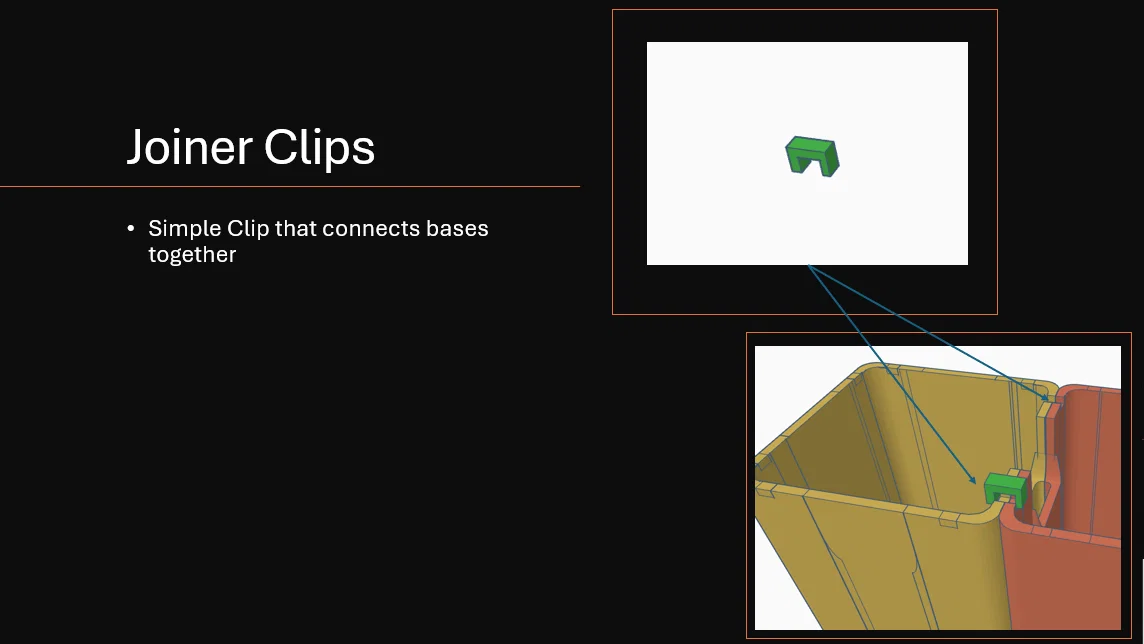

Khớp Nối (Joiner Clips)

Sự tinh tế đơn giản của hệ thống. Mỗi kẹp khóa hai mảnh liền kề từ bên dưới. Hai kẹp cho mỗi cạnh chung — bất kể loại mảnh nào đang kết nối.

Chiều cao có sẵn: 20 mm · 40 mm · 60 mm · 80 mm · 100 mm

Cách tính số kẹp: • Đếm tất cả các cạnh chung trong bố cục của bạn • Nhân với 2 • Đó là tổng số kẹp bạn cần.

Cài đặt in: Tường: 2 lớp | Infill: 10% | Hỗ trợ (Supports): KHÔNG CẦN THIẾT. Quan trọng: Luôn in với mặt phẳng nằm trên bàn in.

Hệ thống này được phát triển từ niềm đam mê dành cho Little Athletics Queensland và Helensvale Little Athletics.
