Bộ mod tản nhiệt TwinVortex Dual Fan cho case S300

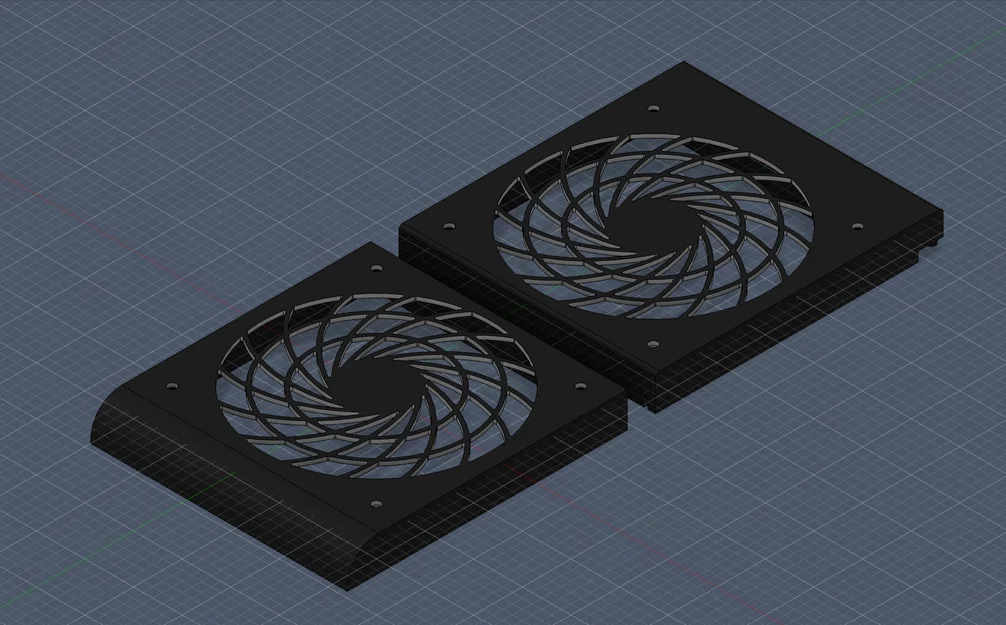

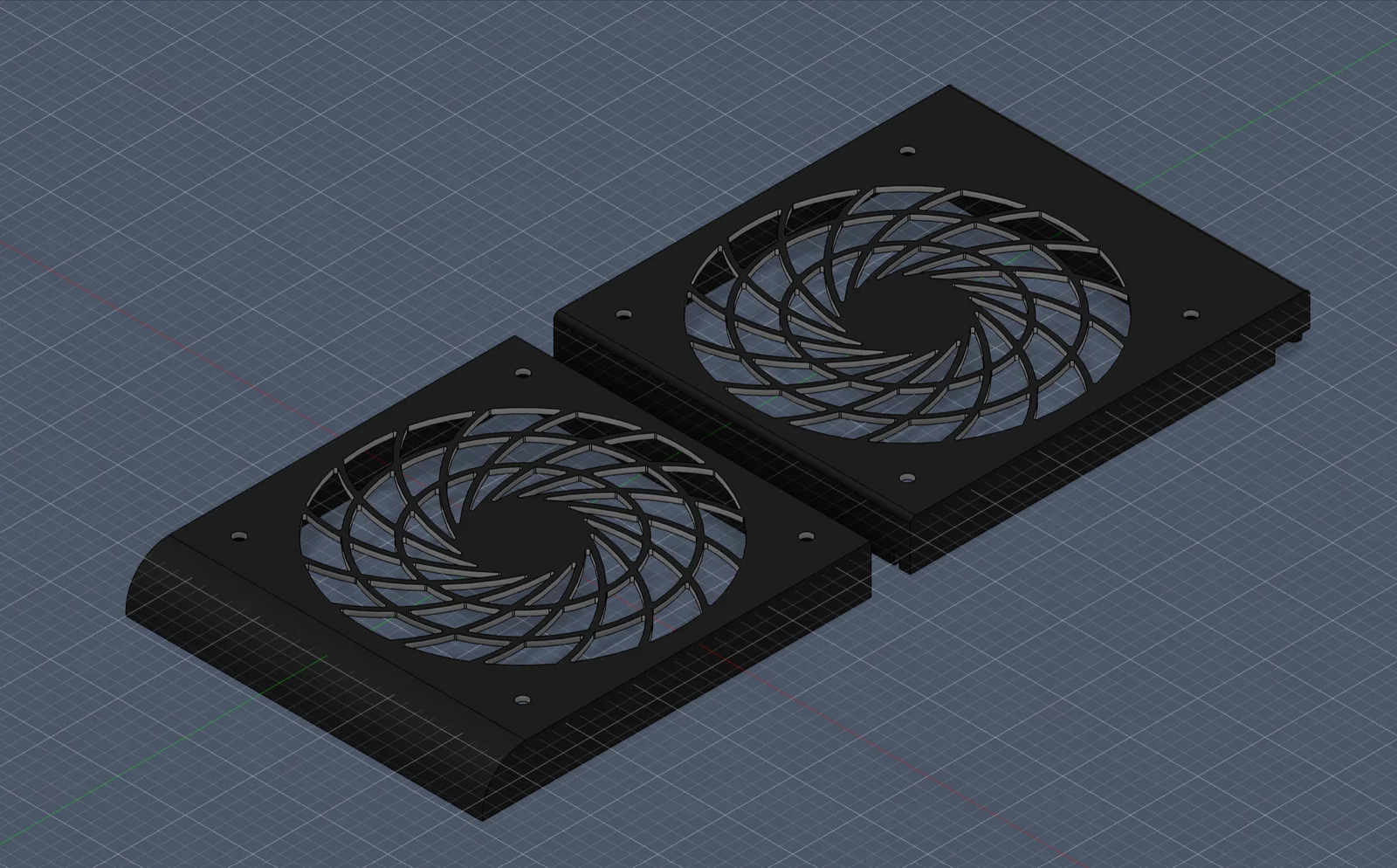

Đây là bộ khung gắn quạt kép 120 mm tùy chỉnh được thiết kế dành riêng cho vỏ case ITX S300. Mình tạo ra nó để tăng cường lưu lượng gió và hiệu suất tản nhiệt trong những bộ máy cực kỳ nhỏ gọn khi không gian bên trong bị hạn chế. Thiết kế này gắn hai quạt ở bên ngoài và sử dụng họa tiết lưới lấy cảm hứng từ xoáy nước (vortex) vừa để bảo vệ, vừa tạo điểm nhấn thẩm mỹ. Mình đã làm nó như một bản nâng cấp tản nhiệt thiết thực và một phần mod case cho chính chiếc máy của mình.

Cách lắp đặt:

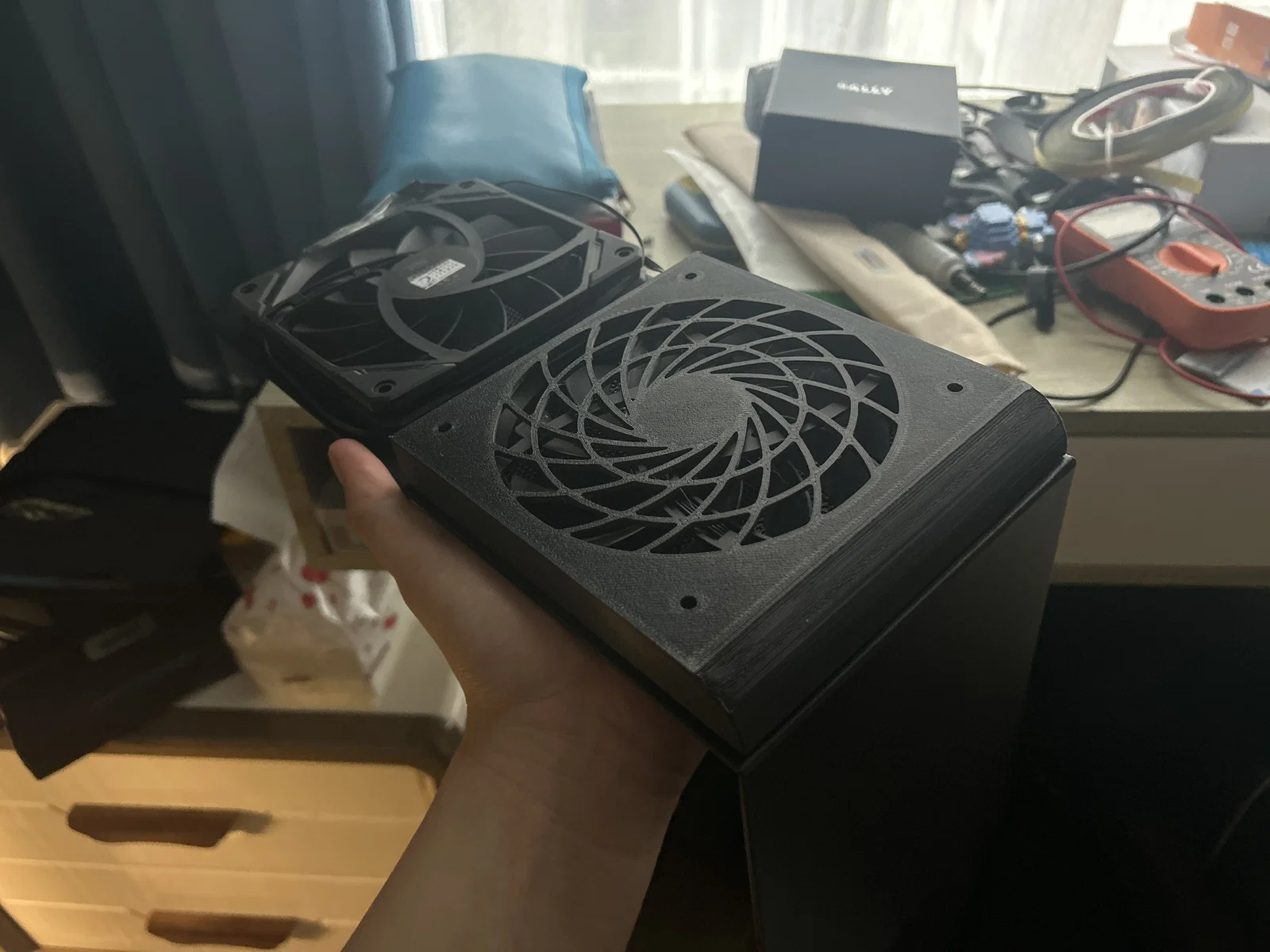

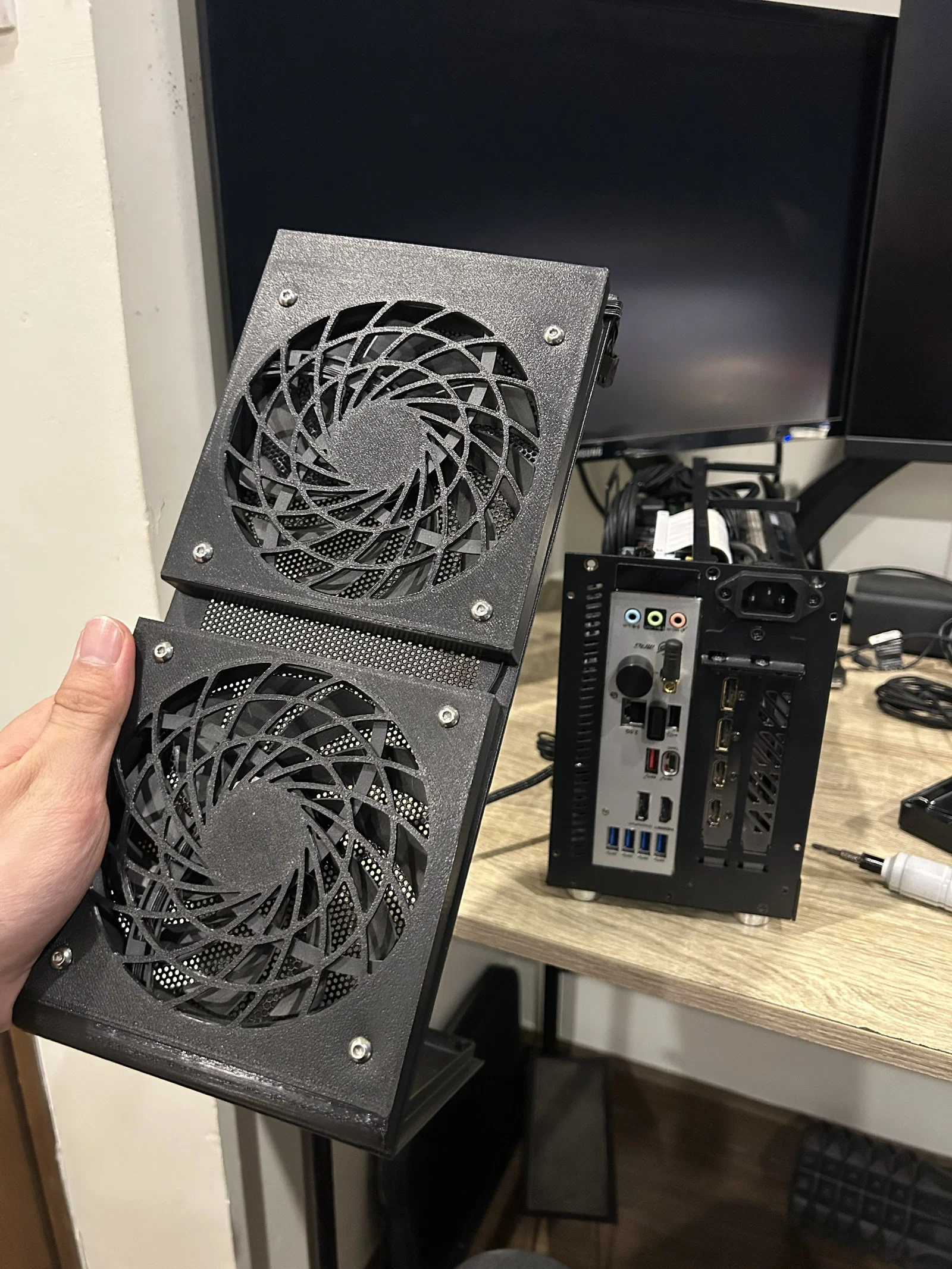

1. Lắp quạt 120 mm low-profile vào bên trong mỗi bộ khung. Các lỗ bắt vít của quạt sẽ khớp với lỗ trên khung. Bạn có thể đi dây tùy ý, nhưng mình có để sẵn một lỗ nhỏ phía sau để dây quạt trước có thể luồn vào khung sau. Mình cũng đã thêm một khoang chứa ở khung sau để cất dây và đầu nối, giúp giấu gọn hầu hết các loại cáp.

2. Sử dụng bản vẽ hướng dẫn khoan đi kèm để căn chỉnh và đánh dấu vị trí, sau đó khoan lỗ tại nơi bạn muốn gắn trên vỏ S300. (Đúng vậy, bạn bắt buộc phải khoan lỗ đó. Tiếc thật...)

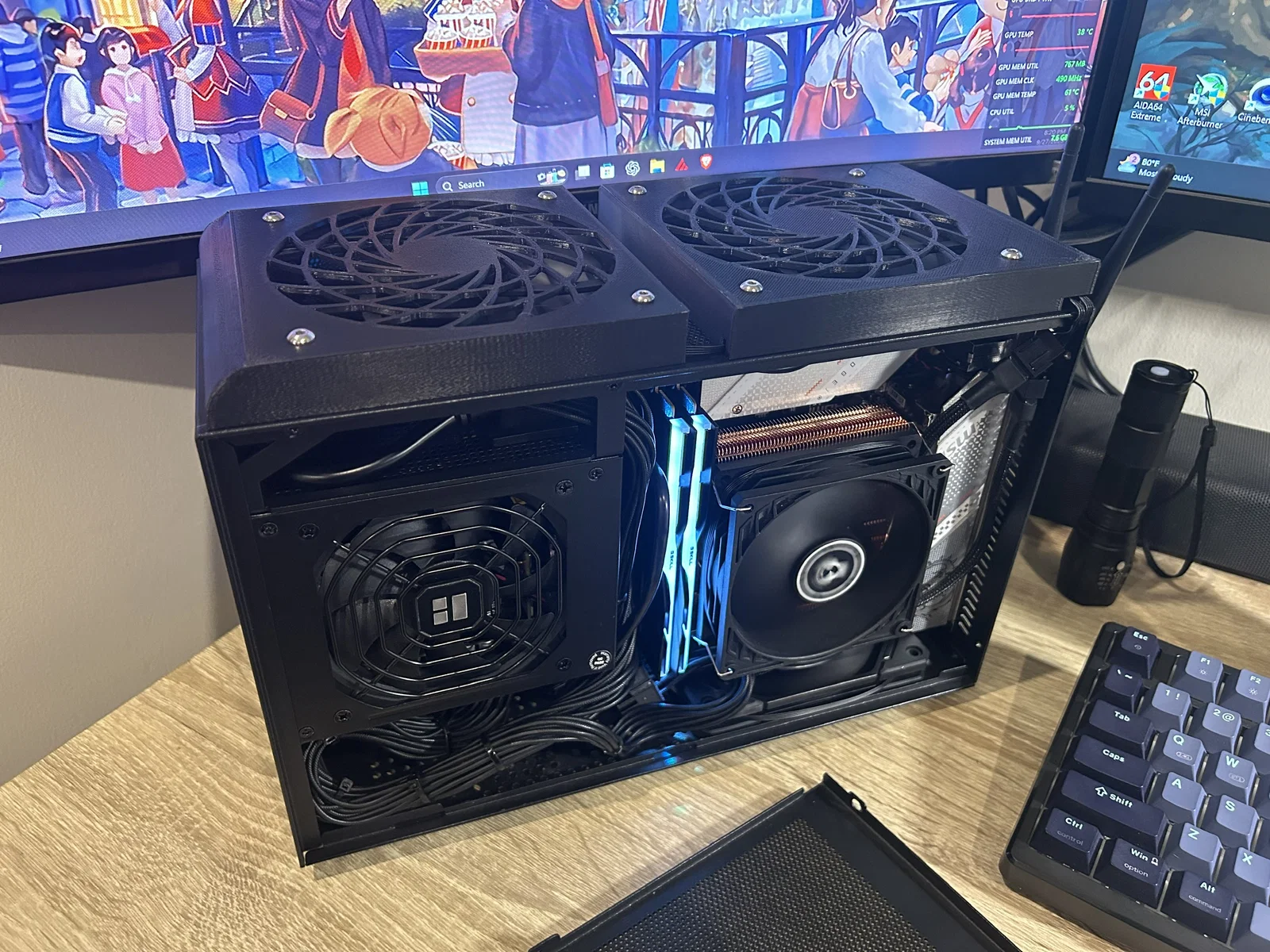

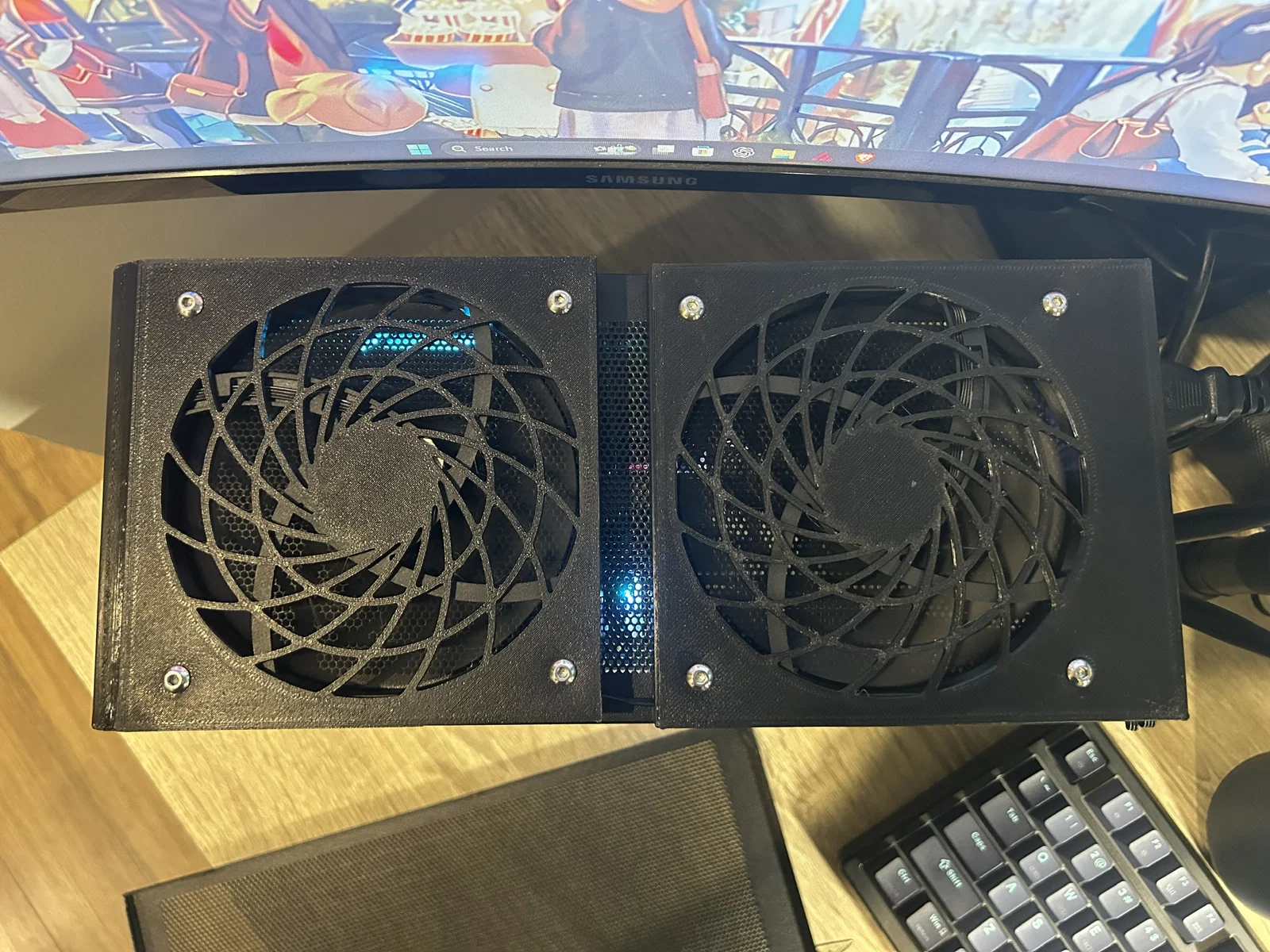

3. Gắn các bộ khung đã lắp ráp lên bên ngoài tấm hông của S300 bằng vít và đai ốc M4. Mình khuyến khích bạn nên dùng thêm đệm cao su chống trượt.

4. Kết nối quạt vào mainboard hoặc hub quạt rồi thiết lập fan curve theo ý muốn.
