Bộ Chuông Gió (Bell Chimes)

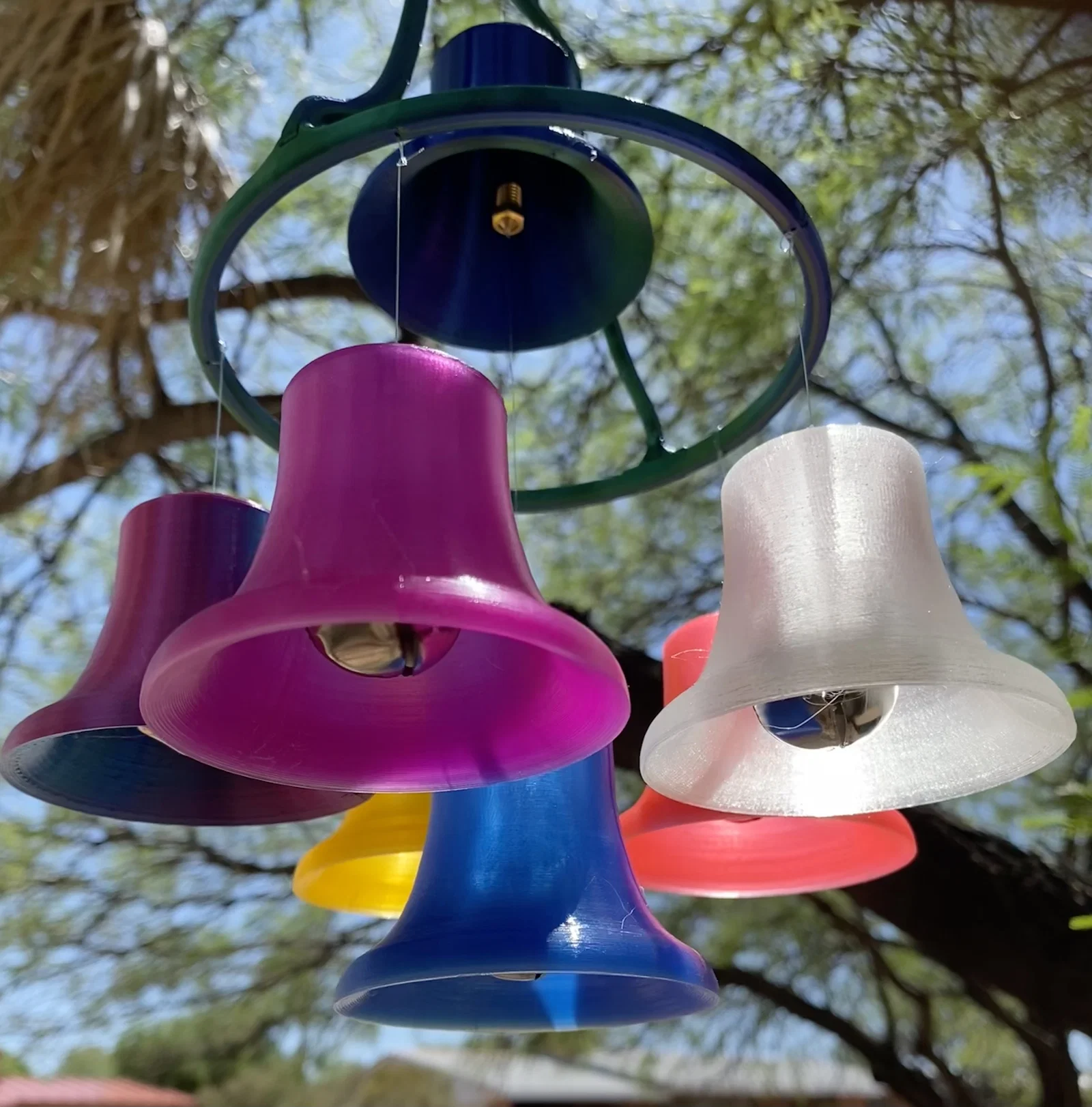

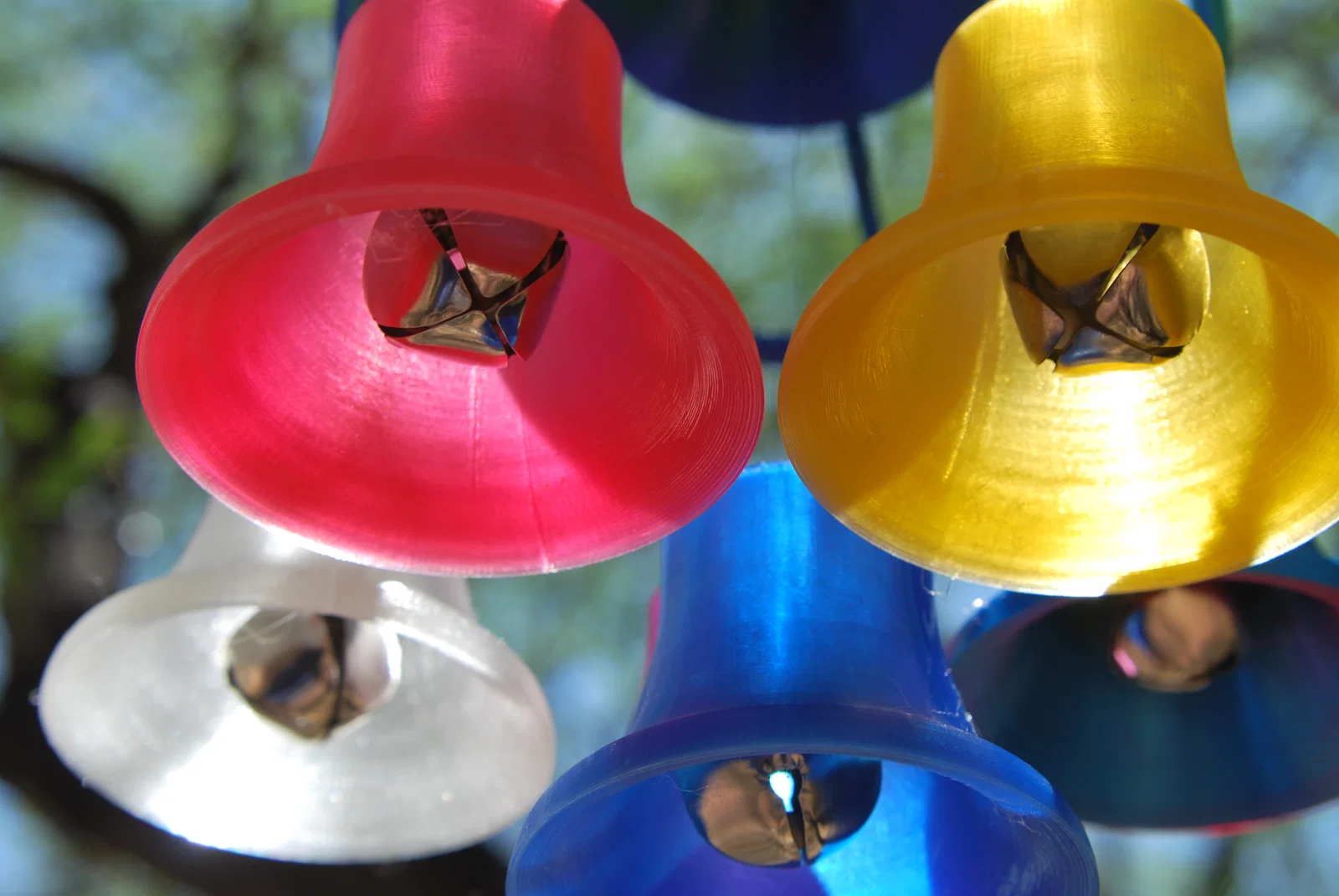

Mình đã tạo một mô hình chuông nhà thờ khá chính xác và biến nó thành bộ chuông gió. Chuông bằng nhựa sẽ không kêu vang như chuông kim loại nhưng lại tạo ra âm thanh lách cách rất dễ chịu (mình thấy hay hơn các hình dạng khác). Tiếng chuông nghe hơi giống chuông gió tre nhưng trầm hơn. Mình có gắn thêm các quả chuông nhỏ (jinglebells) kích thước 1 inch bên trong làm quả lắc, giúp tăng thêm âm thanh cao vút, tạo nên tổng thể tiếng chuông gió rất êm tai. Nếu muốn âm thanh nhẹ nhàng hơn, bạn có thể dùng đầu nozzle 0.4mm làm quả lắc như bản đầu mình thử nghiệm, hoặc dùng tán (nuts) 6mm cũng được.

Mình đã thiết kế mẫu chuông to gấp đôi so với hình ảnh để các bạn có thêm lựa chọn. Để in đúng như hình, hãy in chuông ở kích thước 50% và hai phần còn lại ở 100%. Nên in ngược chuông và chỉ cần một vòng support nhỏ ở phía trên. Mình dùng tính năng 'paint-on support' trong Prusaslicer, chỉ cần hỗ trợ chút xíu ở phần cong phía trên là ổn, phần thân chuông in bình thường không cần support. Các bộ phận khác cũng không cần support luôn.

Phần móc treo gồm hai mảnh dán lại với nhau. Có một lỗ nhỏ để bạn cắm một đoạn sợi nhựa (filament) ngắn giúp căn chỉnh khi dán keo cho chuẩn.

Bạn sẽ cần chuẩn bị: Vòng đệm hoặc tán (mình dùng long đền M3), chuông nhỏ (jingle bells), dây câu, keo dán sắt (cyanoacrylate), và nozzle 0.4mm hoặc tán ốc. Bạn có thể mua túi chuông nhỏ ở các cửa hàng thủ công.

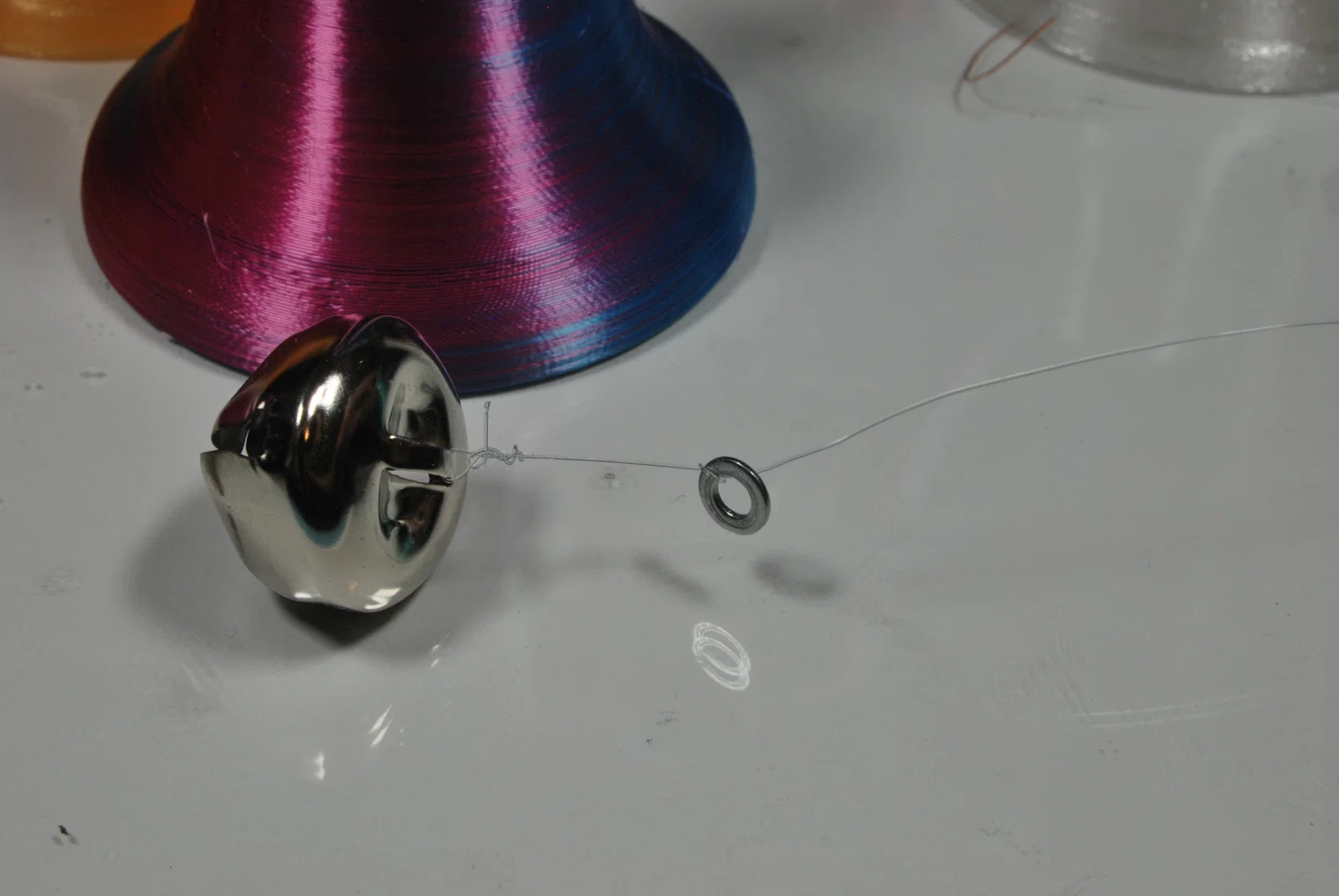

Mình dùng dây câu loại 8 lb để treo. Với 5 cái chuông vòng ngoài: Buộc dây câu vào chuông nhỏ, buộc thêm một cái long đền cách đó 25mm (mình dùng nút thắt đơn để dễ điều chỉnh) rồi luồn qua lỗ trên đỉnh chuông. Đầu còn lại buộc vào lỗ trên vòng treo, làm tương tự cho 5 chuông còn lại.

Với 2 chuông ở giữa: Dùng dây câu dài hơn, làm tương tự với chuông phía dưới, sau đó thắt nút số 8 và xỏ thêm một cái nozzle cách đó khoảng 110mm, rồi buộc tiếp long đền cách đó 25mm trước khi xỏ chuông phía trên vào. Buộc dây của cặp chuông này vào đỉnh móc treo sao cho chuông ở giữa phía dưới có thể va chạm nhẹ vào các chuông xung quanh khi có gió.

Lưu ý quan trọng: Hãy in chuông với 100% infill để âm thanh hay hơn nhé.

Ngoài ra, phần giá treo nhìn sẽ đẹp hơn nhiều nếu bạn chọn kiểu vân in 'Concentric'. Trong Prusaslicer, bạn vào 'Print settings' -> 'Infill', rồi chỉnh 'Top fill pattern' và 'Bottom fill pattern' thành Concentric. Bước này rất quan trọng nếu bạn dùng nhựa in nhiều màu.

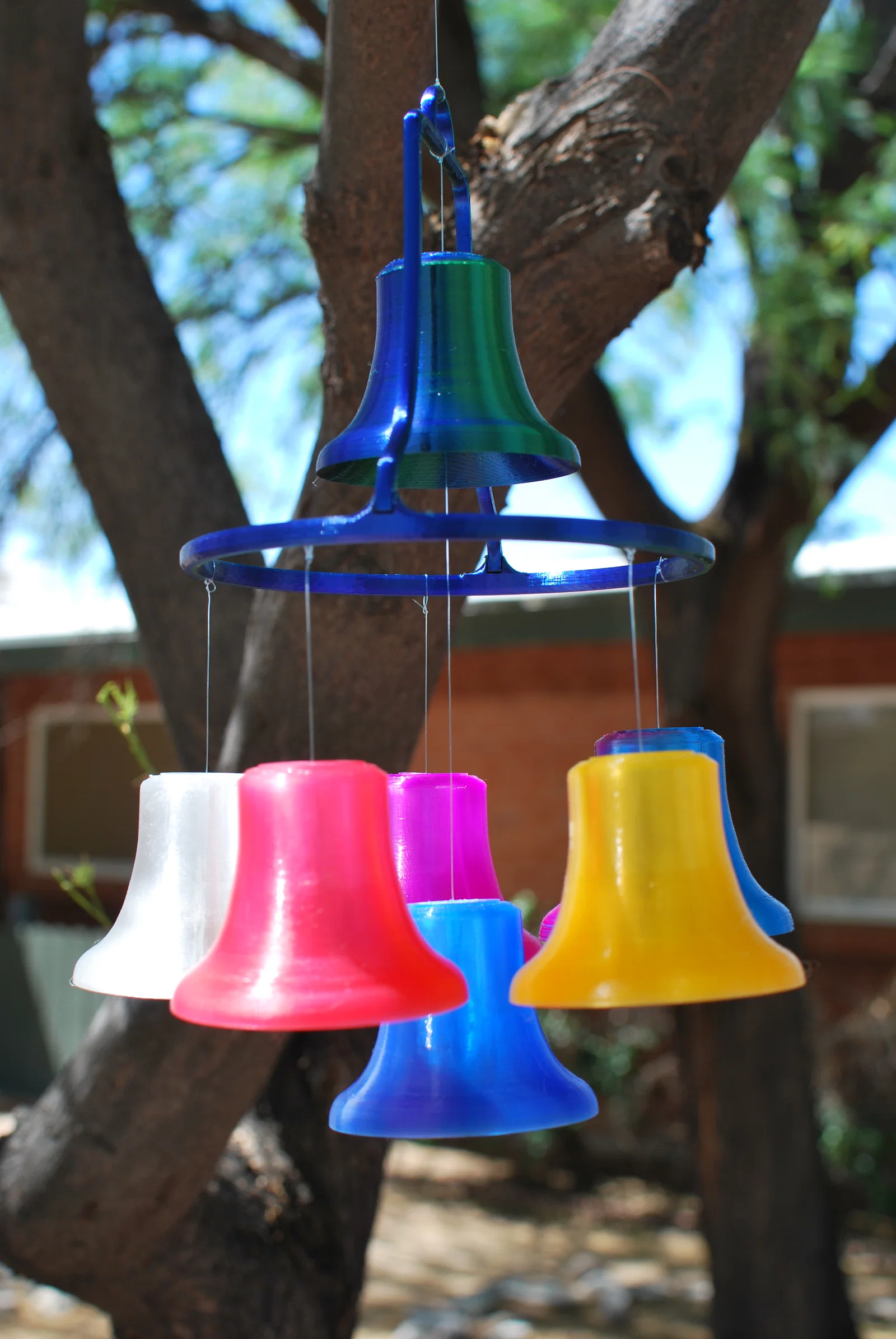

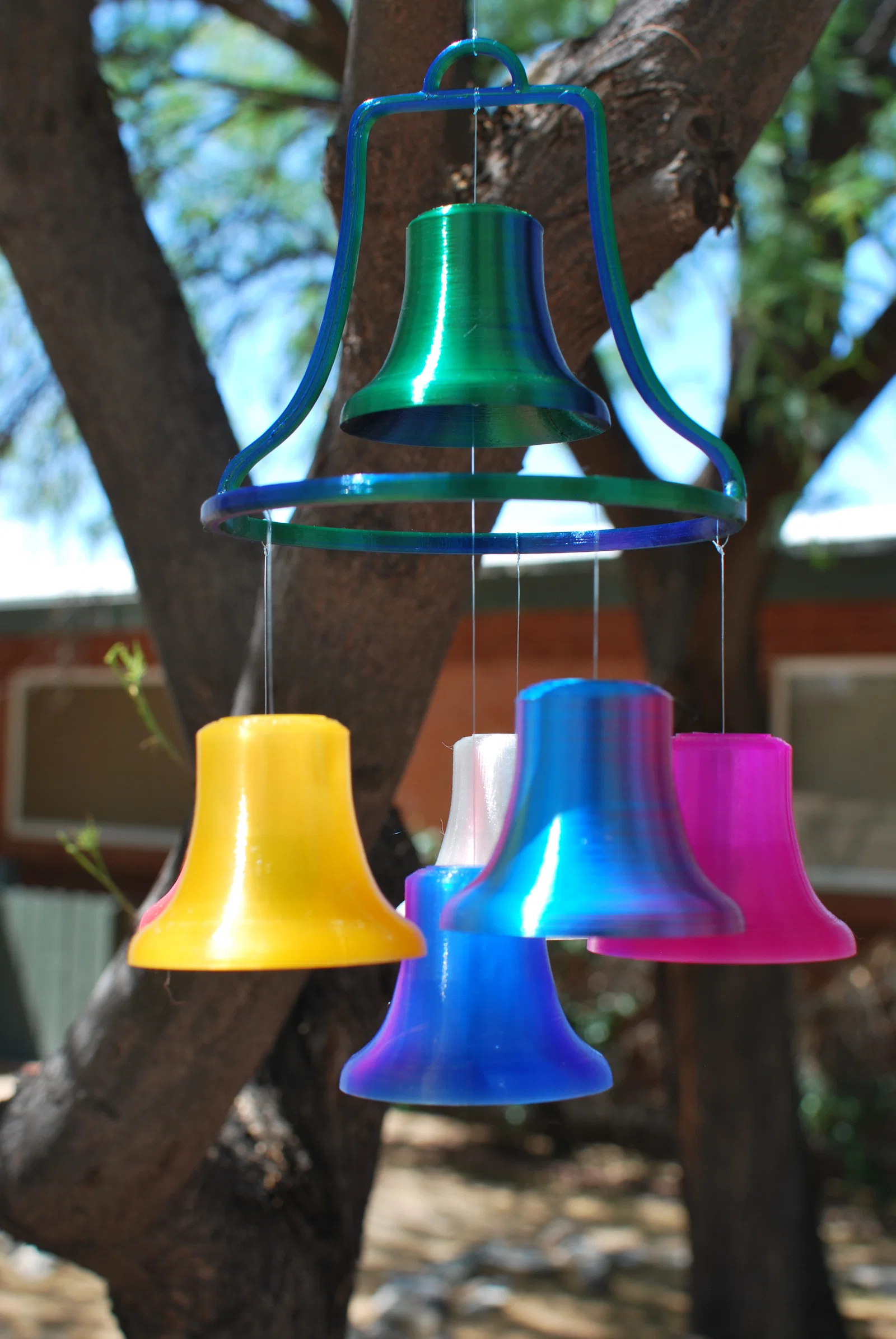

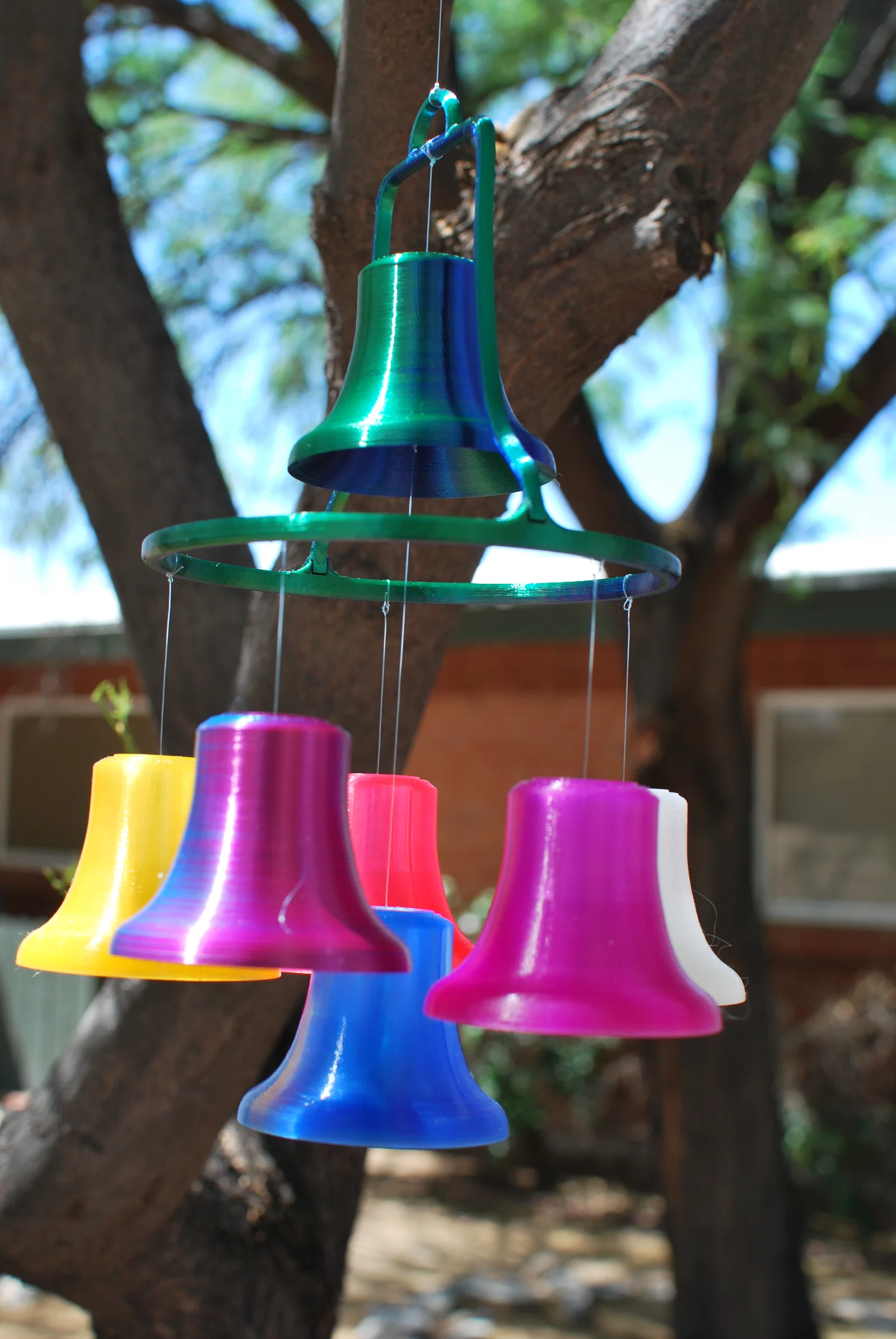

Mình dùng nhựa PLA trong suốt cho các chuông đơn sắc và PLA hai màu cho hai chuông còn lại cùng giá treo. Chuông gió trông cực kỳ bắt mắt khi có ánh sáng chiếu qua. Mình rất ưng ý với kết quả này.

Mình đã đính kèm file Fusion360 cho bạn nào muốn tùy biến lại nhé. Chúc các bạn in vui vẻ!
