Tay cầm công thái học thay thế cho con lăn cao su mini

Tác giả daann_ii

Lượt tải
1
Lượt thích
1
Lượt coi
63

File 2 513,3 KB

  • brayerA_1778616030.stlSTL · 173,1 KB
  • brayerB_1778616030.stlSTL · 340,2 KB

Tạo biến thể bằng AI

Dựng một phiên bản khác của mẫu này.

Mở Studio

Mô tả

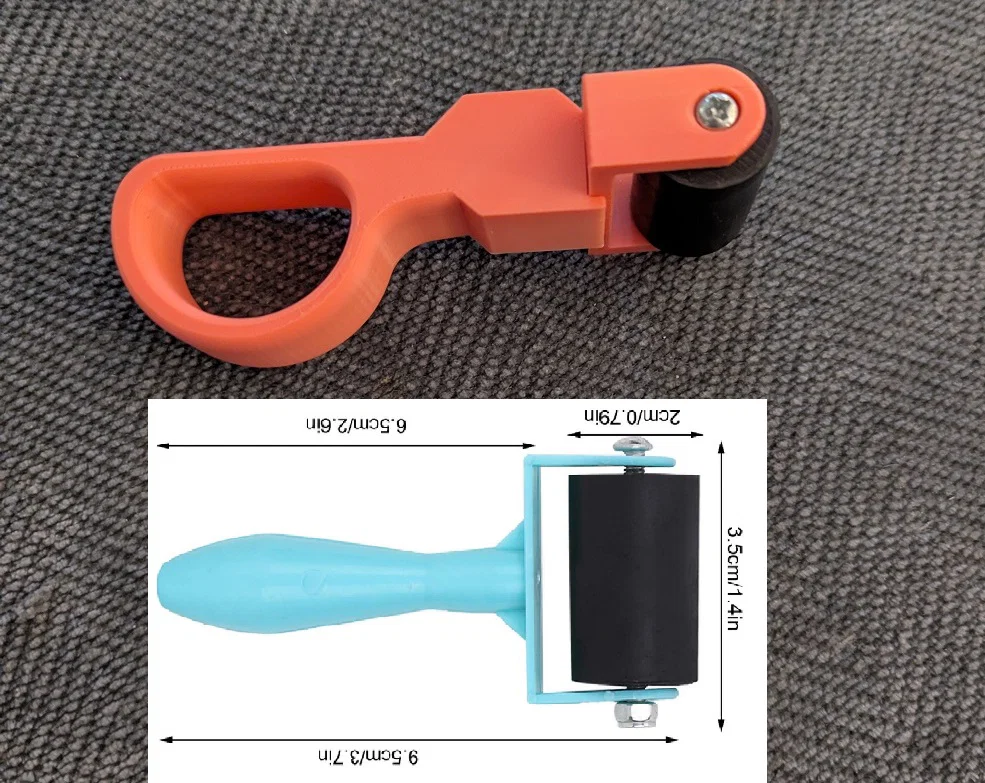

Đây là tay cầm thay thế cho các loại con lăn cao su mini giá rẻ. Phần bánh xe lăn của các loại này có chiều dài khoảng 34.5mm và đường kính 22mm. Chúng đi kèm với một ốc vít M4 dài khoảng 46mm mà bạn sẽ cần dùng lại cho tay cầm mới.

LƯU Ý: Bạn cũng sẽ cần thêm một ốc vít M4 x 16mm và một đai ốc M4.

Mô hình này gồm hai phần. Vui lòng xem hình ảnh để biết các bước lắp ráp. Hãy in theo hướng mặc định trong file để đạt độ bền tối đa.

Thông số in: Chiều cao lớp in 0.2mm, độ dày tường (walls) 3-4 lớp. Infill 20%. Không cần dùng brim hay support.

Hướng dẫn lắp ráp:

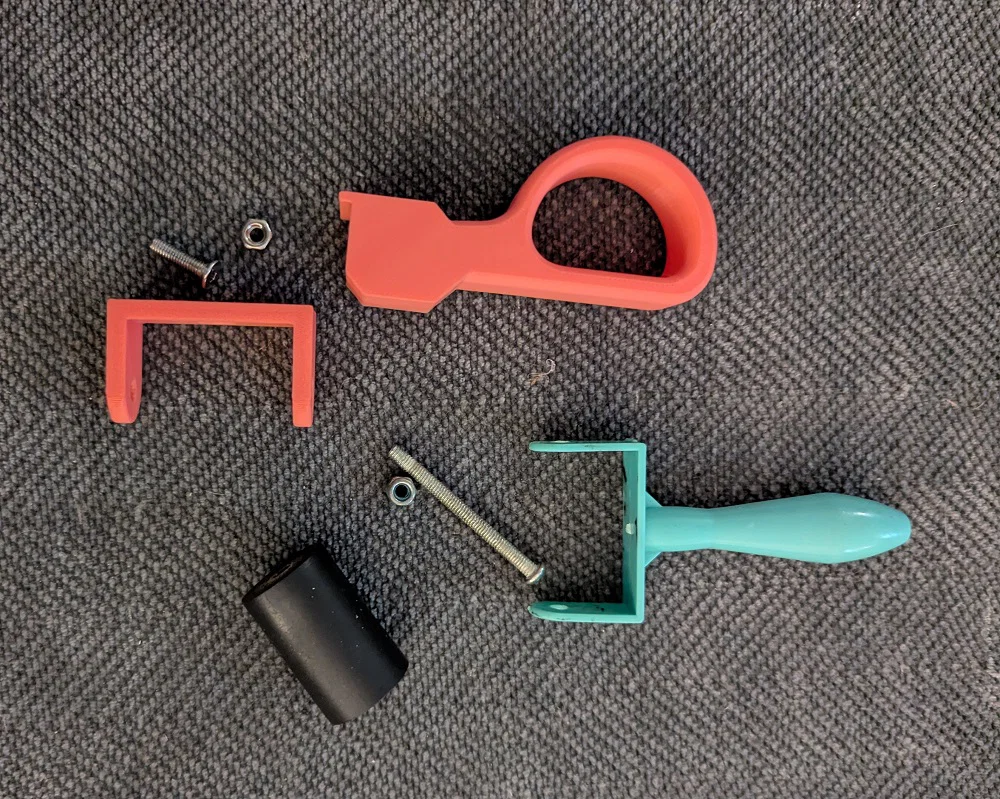

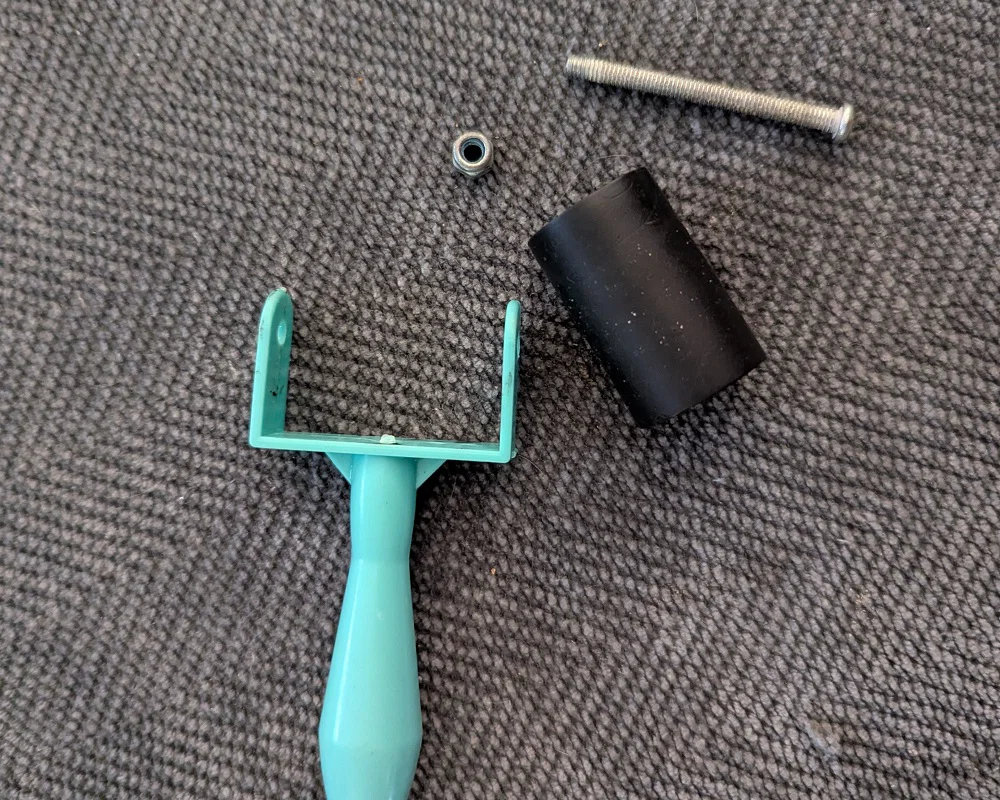

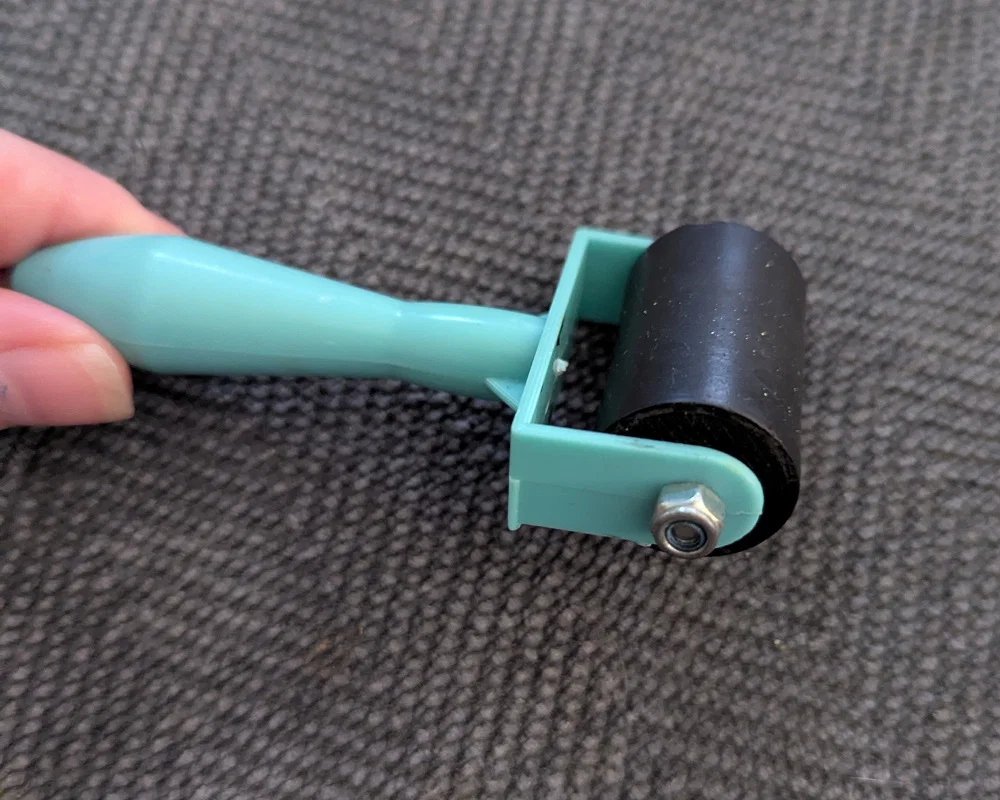

  1. Tháo con lăn brayer màu xanh, giữ lại phần bánh xe, ốc vít và đai ốc (xem ảnh #2 và #8).

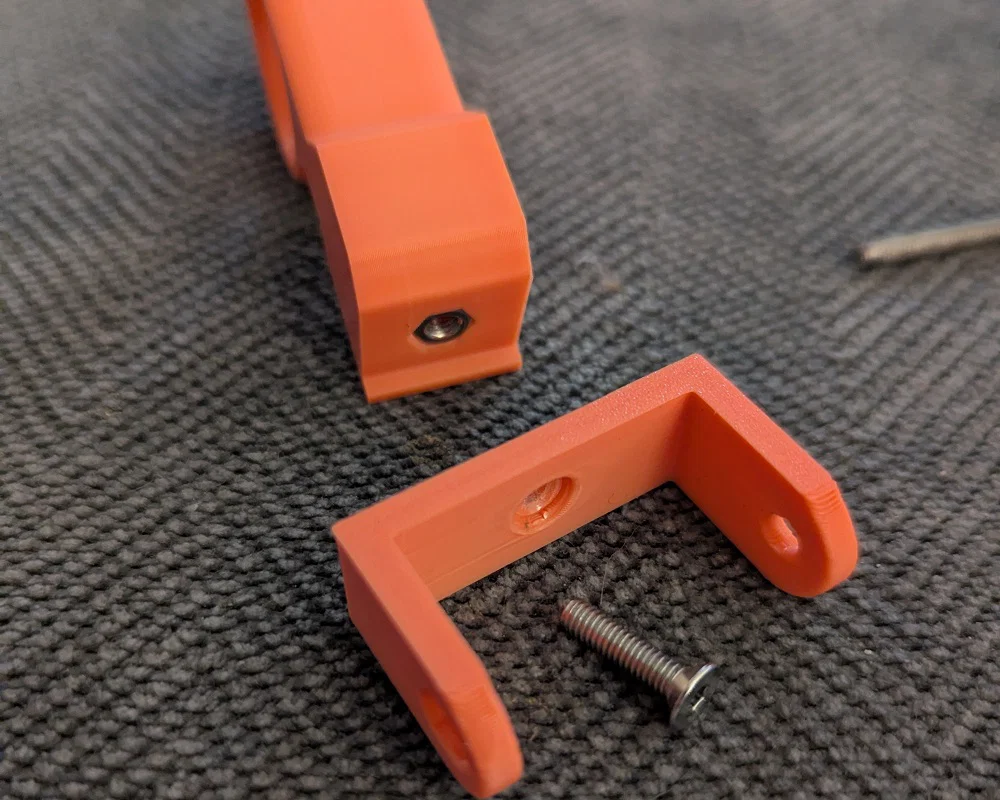

  2. Lắp đai ốc M4 mới vào phần BrayerB. Việc này sẽ dễ hơn nếu bạn vặn sơ ốc vít vào đai ốc rồi dùng nó để đẩy vào đúng vị trí, sau đó tháo ốc vít ra và để đai ốc nằm cố định bên trong (xem ảnh #3).

  3. Kết nối hai phần BrayerA và BrayerB lại với nhau bằng ốc vít M4x16 (xem ảnh #4).

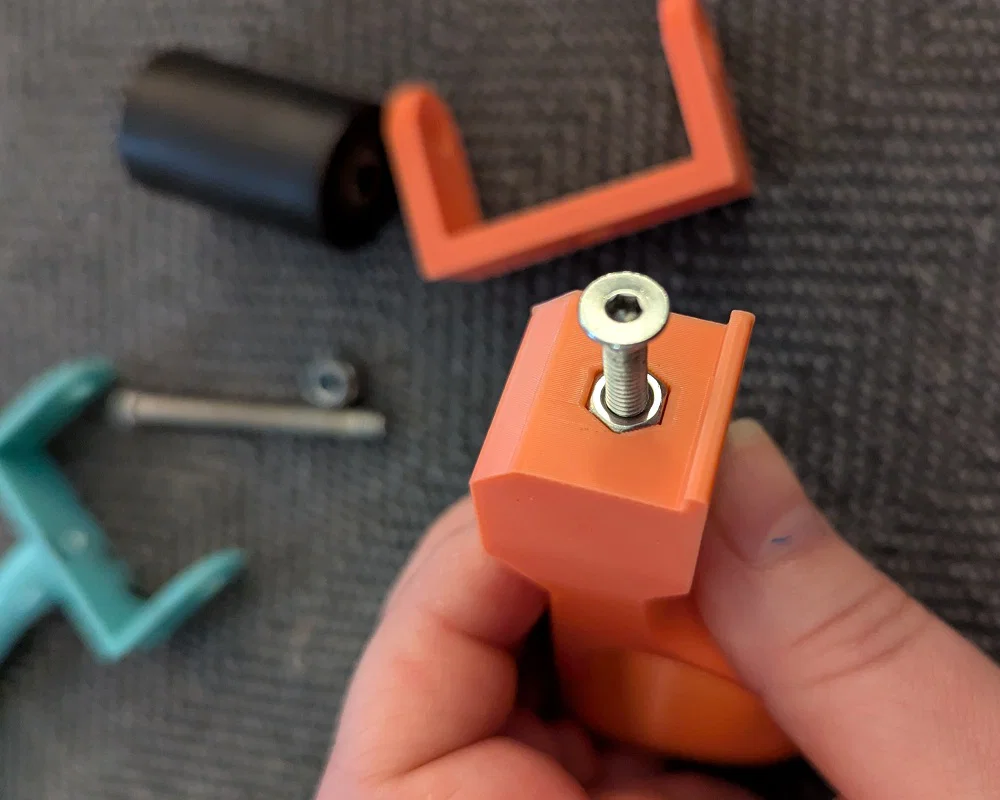

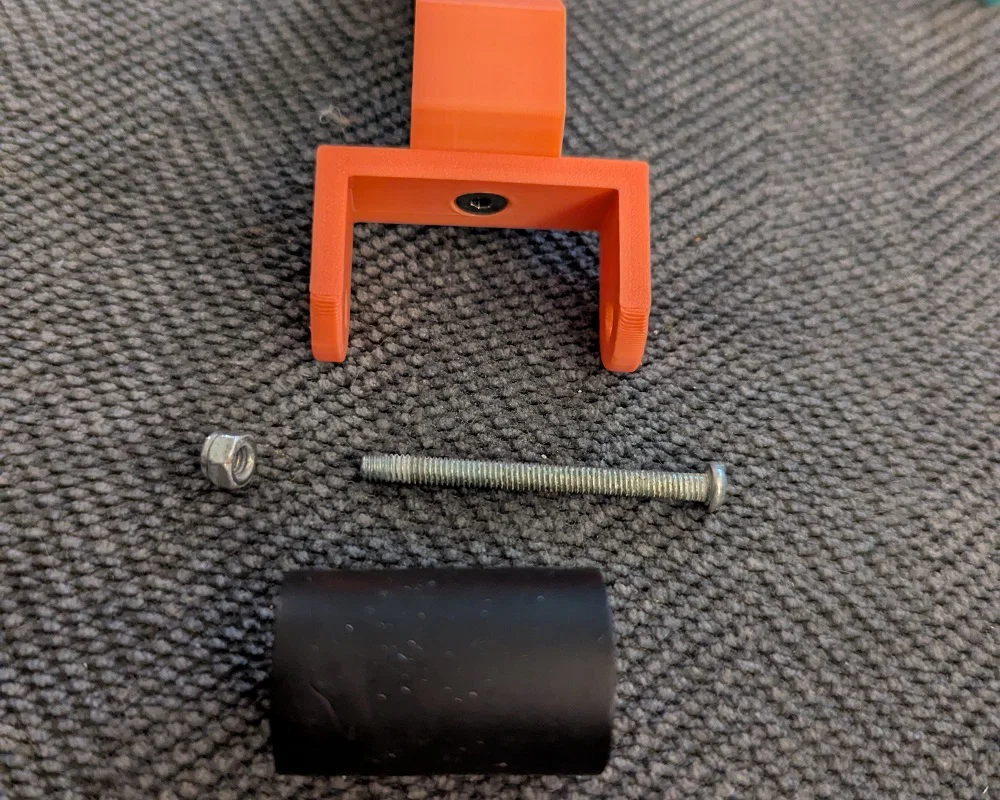

  4. Luồn ốc vít M4x46 cũ qua đúng mặt của phần BrayerA và gắn đai ốc M4 cũ vào mặt có lỗ hình lục giác (xem ảnh #5).

  5. Vặn chặt ốc vít vừa đủ để tay cầm chắc chắn nhưng bánh xe cao su vẫn xoay dễ dàng. Đai ốc cần nằm lọt một phần vào lỗ lục giác.

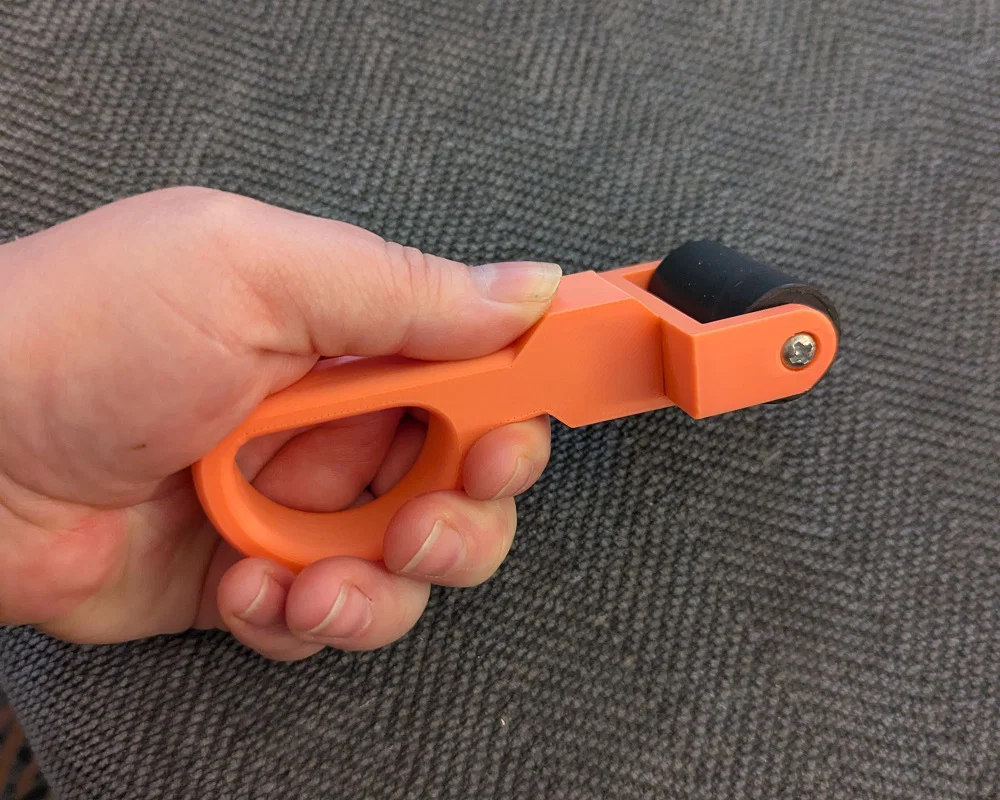

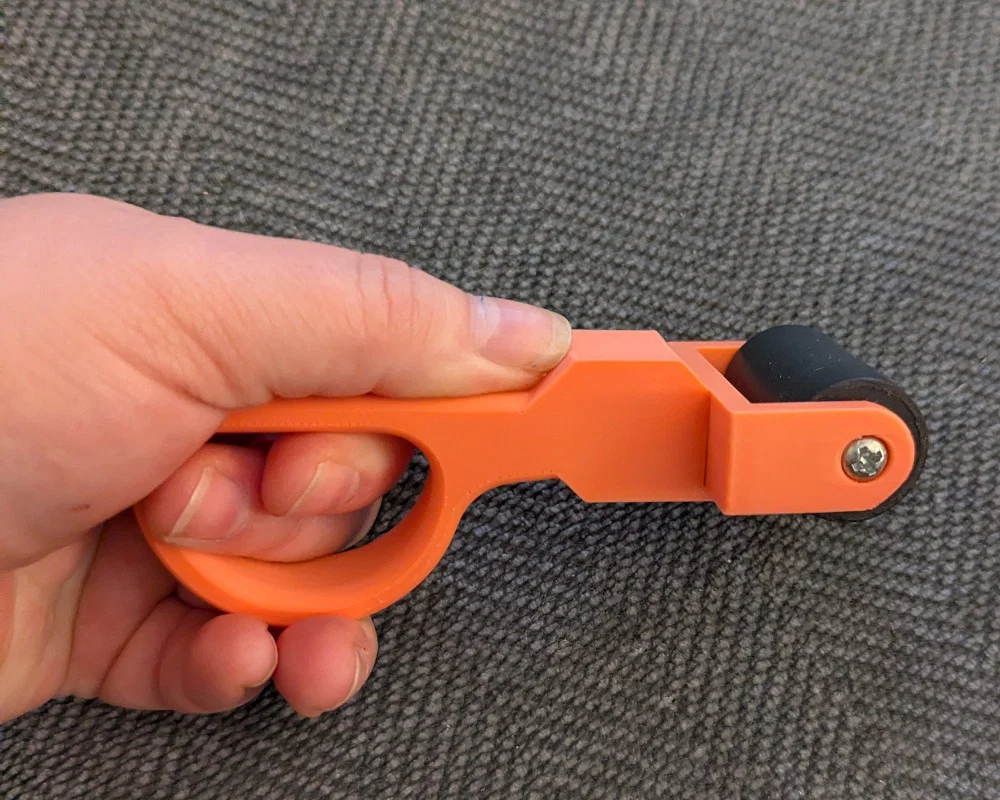

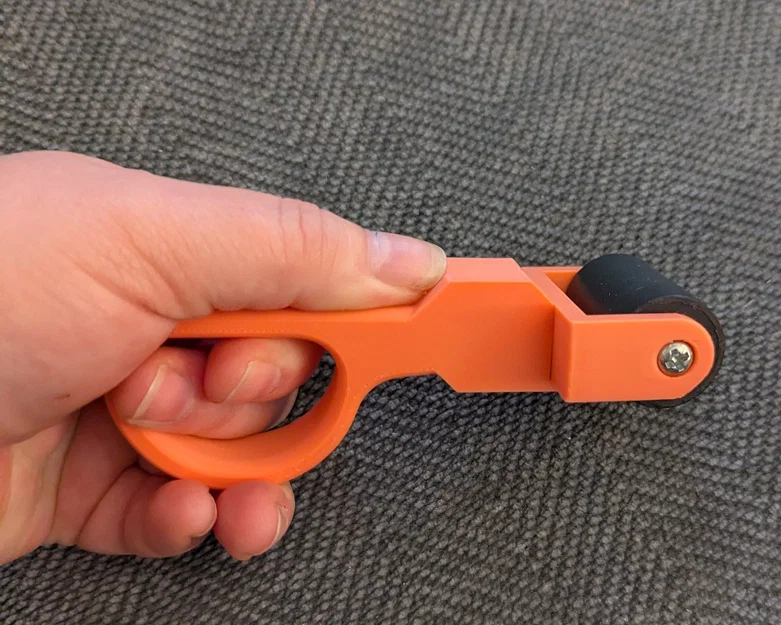

Tay cầm mới rất công thái học và có thể cầm bằng hai cách khác nhau (xem ảnh #6 và #7). Thiết kế này thoải mái hơn nhiều, đặc biệt cho những ai bị đau khớp và giúp tạo lực tốt hơn.

Tôi thường dùng con lăn này để miết giấy bạc (foil) khi làm tranh kính màu (stained glass), nhưng nó cũng rất hữu ích cho tranh đính đá (diamond painting) và máy Cricut. Tuy nhiên, theo kinh nghiệm của tôi, loại con lăn giá rẻ này không phù hợp cho việc in khắc gỗ (block printing).

Mô hình này là sản phẩm 100% của tôi và tôi cấp quyền như sau:
Bạn được phép:
Bán các mô hình đã in (trực tuyến hoặc tại địa phương)
Tạo các phiên bản tùy chỉnh (remix) và ghi nguồn

Vui lòng không:
Bán file mô hình gốc
Nhận vơ mô hình là của mình
Nhận vơ các bản remix là của riêng mình
