Khóa chặn tay nắm cửa dạng gạt hình Mèo - không cần tháo rời

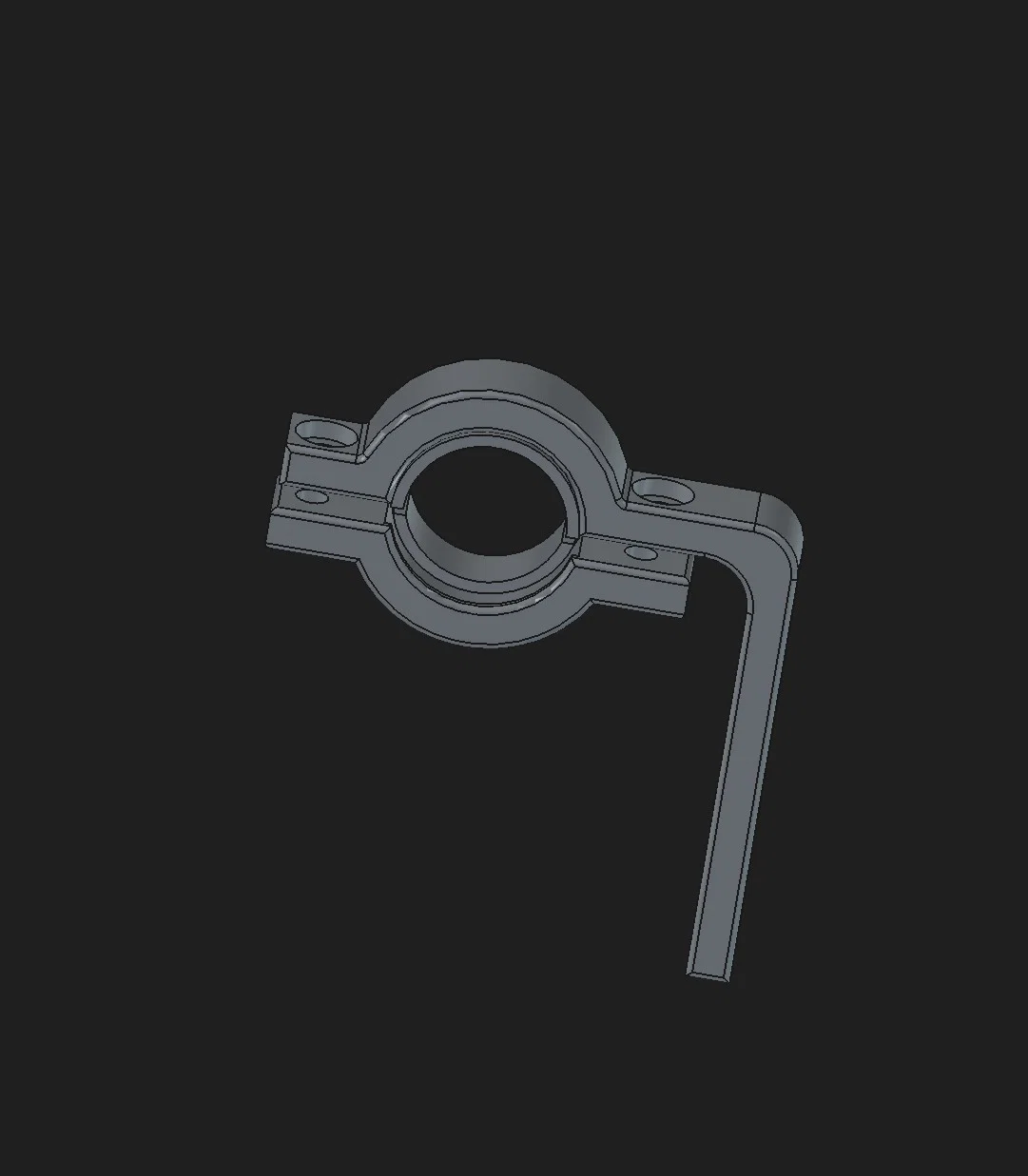

Mấy bé mèo nhà con trai mình học được cách mở tay nắm cửa loại gạt, và tụi nó thường xuyên xông vào vào những lúc không đúng lúc nhất, ví dụ như khi thằng bé đang họp Zoom công việc. Mình thấy nhiều thiết kế khóa tay gạt chỉ cho phép đẩy tay nắm lên trên, nhưng chúng đều yêu cầu tháo rời tay gạt, ốp che và cơ chế chốt, điều này khá bất tiện nếu bạn đang ở căn hộ thuê. Lưu ý: Thiết kế này không hoàn toàn chống được mèo, chỉ là hạn chế bớt, nhưng sẽ làm tụi nó nản chí và khó mở cửa hơn mà vẫn không gây cản trở cho người lớn. Hy vọng tụi nó không phát hiện ra cách đẩy tay nắm lên! Thiết kế đơn giản này gắn vào trục của tay gạt và tận dụng khung bao cửa (door jamb) làm điểm chặn để ngăn tay gạt bị kéo xuống. Bạn có thể gắn ở bất kỳ bên nào tùy nhu cầu.

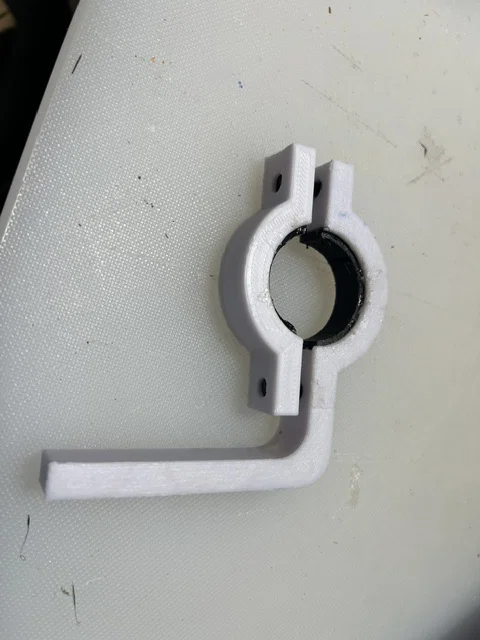

Mình in tất cả các chi tiết mà không cần support, không cần brim, phần thân trên và dưới in bằng nhựa PLA, còn các miếng đệm (gaskets) in bằng TPU. Bạn có thể dùng một ít keo để cố định các miếng đệm TPU, nhưng không bắt buộc. Nếu bạn không có TPU, bạn có thể bỏ qua phần đệm và dùng băng dính nano hai mặt có thể tháo rời/tái sử dụng. Loại băng dính này gỡ ra khá dễ và bám vào trục rất chắc, tuy nhiên hơi khó để dán lại vào rãnh cũ, nên bạn sẽ cần thay miếng mới nếu lắp ở vị trí khác. Bạn cũng sẽ cần thêm 2 ốc vít M4-16 (hoặc dài hơn) kèm đai ốc và vòng đệm.

Chỉ cần gắn phần trên và dưới của tay gạt vào trục chính ở phía gần khung bao cửa. Cánh tay đòn sẽ chạm vào khung cửa khi bị kéo xuống, vì vậy tay gạt sẽ chỉ mở được cửa khi được kéo lên. Hãy đảm bảo chừa đủ khoảng trống để cửa đóng mở dễ dàng mà tay đòn không bị vướng vào khung cửa khi đóng.

Thiết kế này hoạt động tốt với các loại tay gạt có trục khoảng 1 inch (25mm) với độ sâu trục ít nhất 3/4 inch (15mm) để bám chắc. Mình đã đính kèm file Freecad nếu bạn cần điều chỉnh gì - hãy thử chỉnh sửa thông số VARSET trước cho các thay đổi nhỏ. Sử dụng "Shaft Radius" để chỉnh cho trục nhỏ hơn/lớn hơn, "Lock Arm Length" để chỉnh khoảng cách đến khung cửa, và "Lock Extension Length" để thay đổi độ dài tay đòn nếu chốt cửa của bạn ăn khớp sớm khi xoay.

Nếu thấy hữu ích, hãy để lại like và bình luận cho mình biết nhé.

Cảm ơn,

Chris
