Khuôn gá (Jig) tự chế cho máy in UV EufyMake E1

Đây là mẫu mini-bed được thiết kế riêng cho máy in UV EufyMake E1, giúp mọi người dễ dàng tạo ra các khuôn gá (jig) mà không cần biết nhiều về CAD. LƯU Ý: CẦN GIỮ CÁC VẬT THỂ CÁCH CẠNH PHẢI ÍT NHẤT 35MM VÌ ĐÂY LÀ VÙNG KHÔNG IN ĐƯỢC. Đối với mặt trước/sau và cạnh trái, vùng KHÔNG IN là 10mm tính từ mép. Phần cắt khóa trượt nằm ở phía trước để giúp bạn định hướng đâu là bên phải. Khi phần cắt hướng về phía bạn, 35mm bên phải sẽ không in được do là vị trí của đầu in.

Cách sử dụng

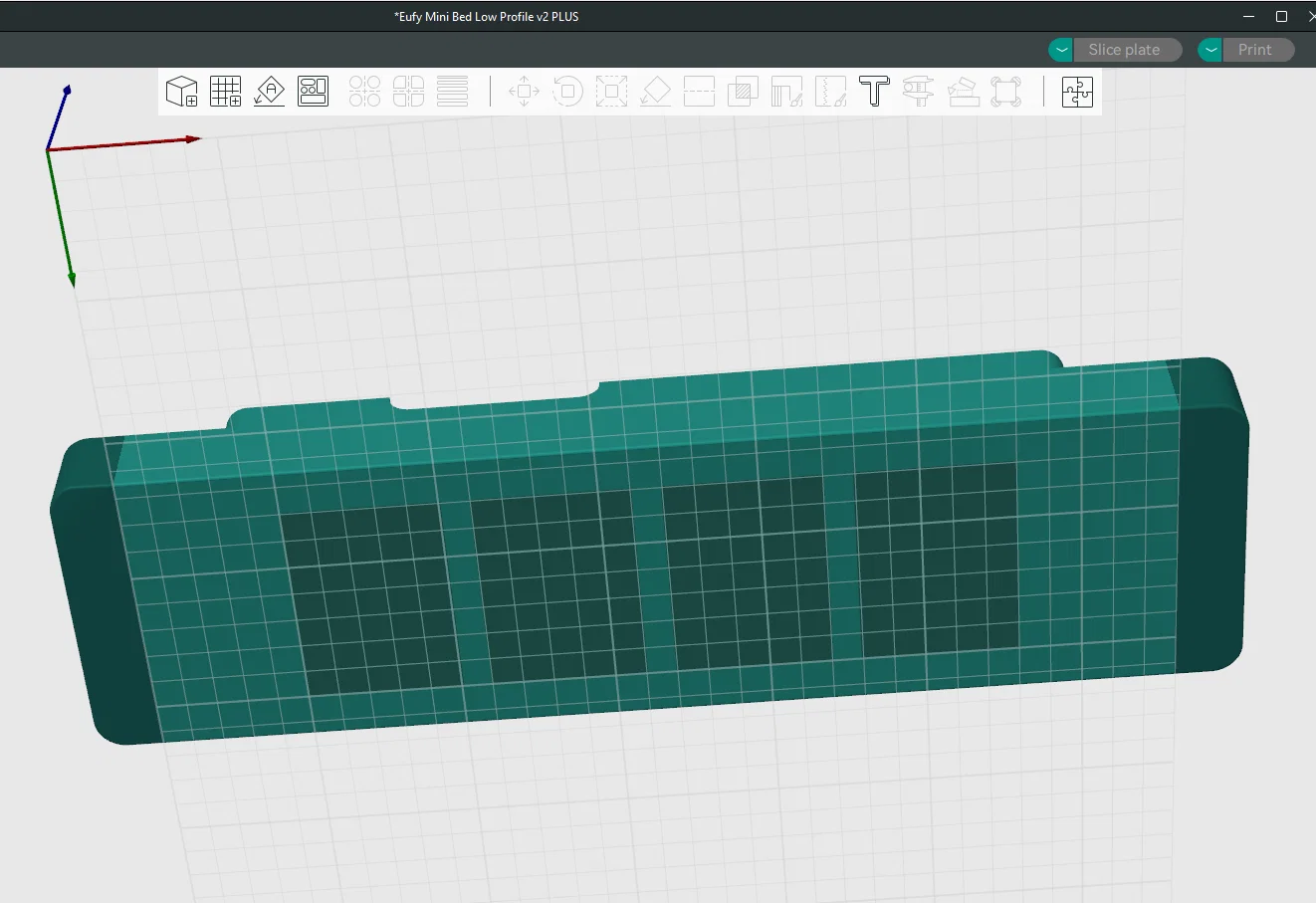

1. Trong phần mềm cắt lớp (slicer), tạo các hình khối âm (negative shapes) của các vật thể bạn muốn giữ (dùng hình khối đơn giản hoặc file .stl của vật thể 3D).
2. Căn chỉnh chúng với bề mặt trên của mô hình mini-bed.
3. Kết hợp (Combine) tất cả thành một vật thể duy nhất, lật ngược lại và slice.
4. Bàn in có khoảng 20mm độ sâu để bạn làm khuôn gá.

Tính năng & Lợi ích

• Tương thích OEM: Lắp nam châm 5mm vào để máy nhận diện đây là mini-bed chính hãng. Nó khớp và khóa chính xác như bản gốc.
• Quy trình hiệu quả: Tạo nhiều khuôn gá để thay thế nhanh chóng. Cách này nhanh và chính xác hơn nhiều so với việc chụp hình rồi căn chỉnh thủ công.
• Bảo trì: Bôi một chút dầu PTFE 3-in-1 lên bề mặt để chống dính mực in dư thừa.

Hướng dẫn in

• Bàn in: Bạn cần bàn in cỡ 330mm x 330mm (hoặc lớn hơn) và có thể cần xoay mô hình 45 độ để in liền khối. Cảm ơn Lance Robaldo vì đã chia bản tách rời để mọi người cùng in được!
• Nhựa in: Mẫu này tốn khoảng 300g nhựa. Mình khuyên dùng PETG, ASA, hoặc composite sợi thủy tinh để đảm bảo độ cứng và chịu nhiệt tốt.
• Cài đặt: In trên máy Neptune 4 Plus mất khoảng 6-9 tiếng tùy cài đặt của bạn.

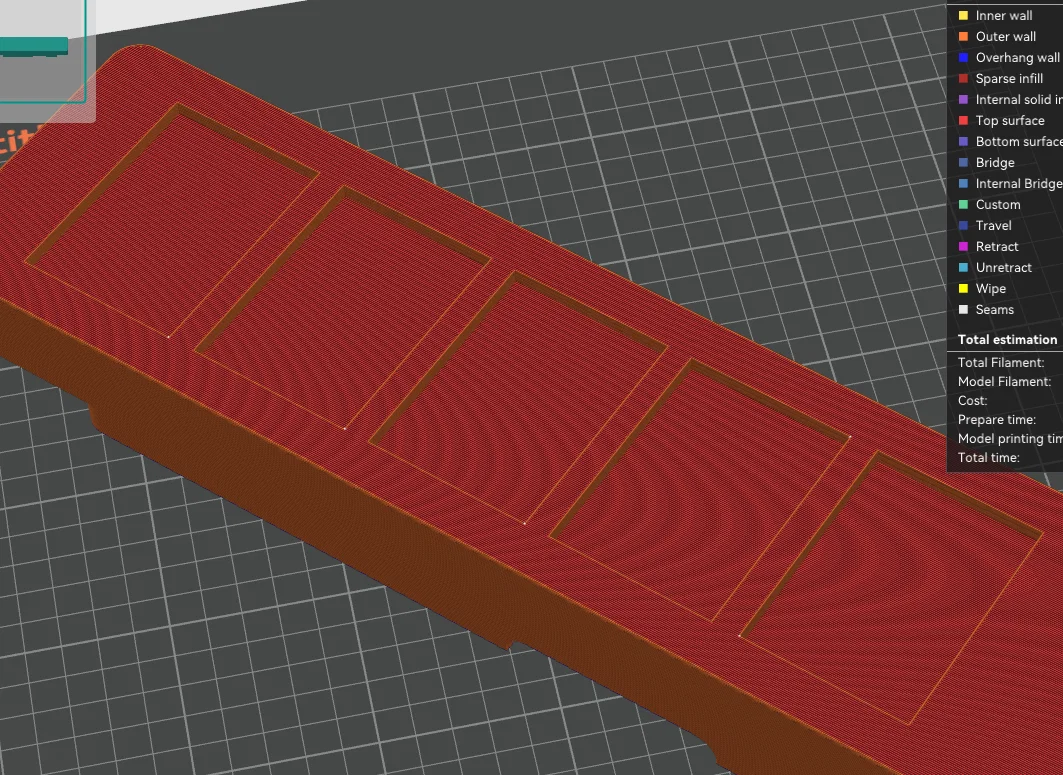

• Support: Để hạn chế support, hãy in úp ngược mô hình. Mình thấy dùng organic tree supports tự động với no support interface là hiệu quả nhất cho phần dưới của bàn in (sẽ là phần trên khi in xong). Khả năng bridge của máy sẽ quyết định việc bạn có cần support ở những chỗ đã cắt lỗ hay không.

Giấy phép & Liên hệ

Bạn thoải mái dùng file này để làm sản phẩm in UV để bán.

Tuy nhiên, nếu bạn định bán chính các khuôn gá này, vui lòng nhắn tin cho mình trước. Mình rất trân trọng sự thông báo của bạn và có thể sẽ xin một khoản donate nhỏ.

Nếu bạn muốn lấy file .step, hãy nhắn tin trực tiếp cho mình.

Nếu thấy các mẫu này hữu ích, hãy ủng hộ mình một chút tại: Buy Me A Coffee

Cảm ơn Lance Robaldo một lần nữa vì các file bản tách rời!
