Hộp/Ngăn kéo lưu trữ bên hông cho MK4S | Tùy biến linh hoạt

Thông tin

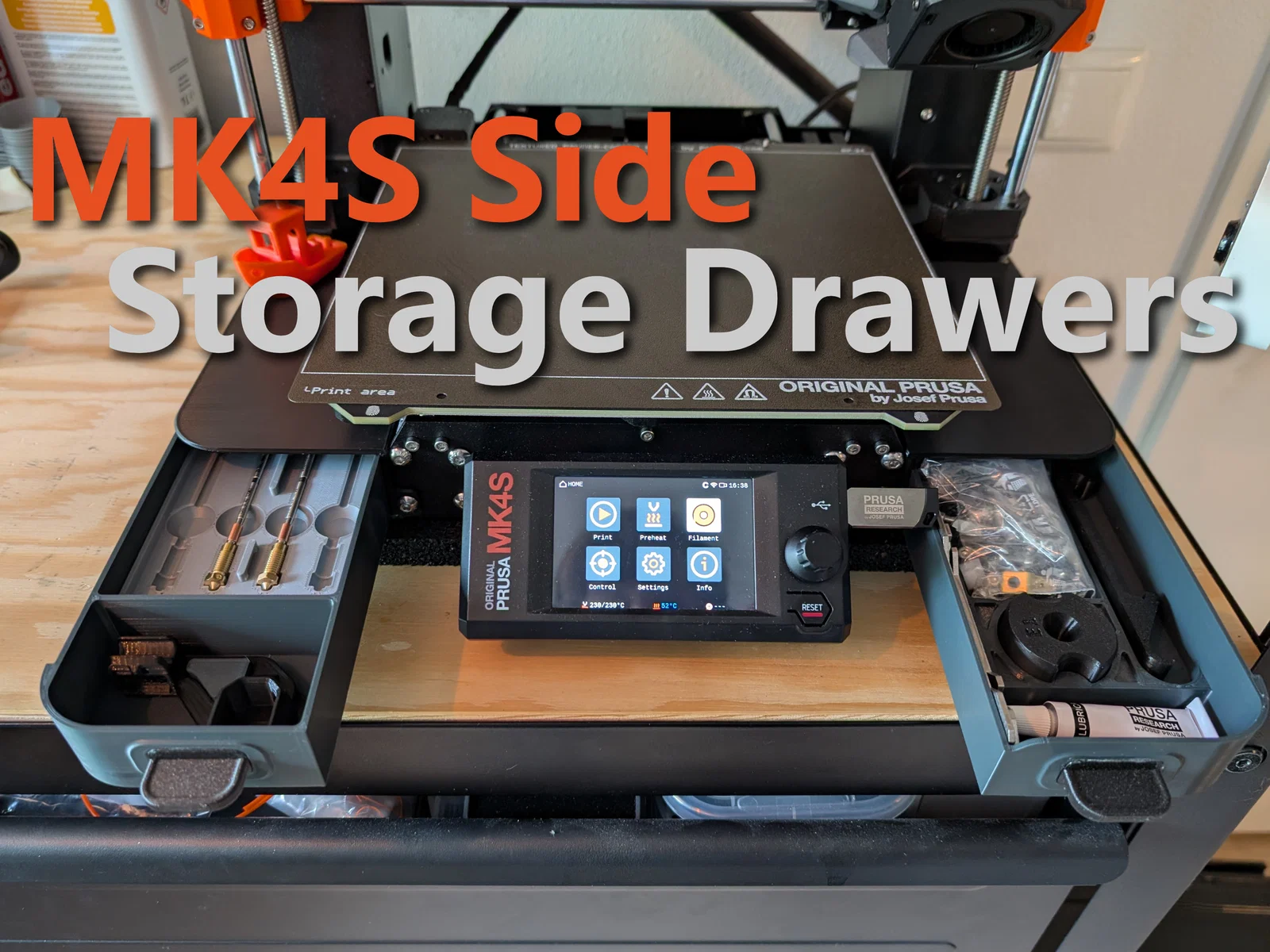

Hệ thống lưu trữ này được thiết kế rất tinh tế, cực kỳ phù hợp với kiểu dáng của MK4S và MK4. Bạn có thể cất giữ mọi dụng cụ và linh kiện cần thiết để bảo trì máy in ngay trên chính chiếc máy của mình! Mình đã thiết kế nhiều loại ngăn kéo và khung chứa khác nhau để bạn thoải mái lựa chọn theo nhu cầu và sở thích. Ngoài ra, mình cũng cung cấp sẵn file STEP để bạn có thể tự chỉnh sửa nếu các mẫu mặc định chưa đáp ứng đúng ý bạn.

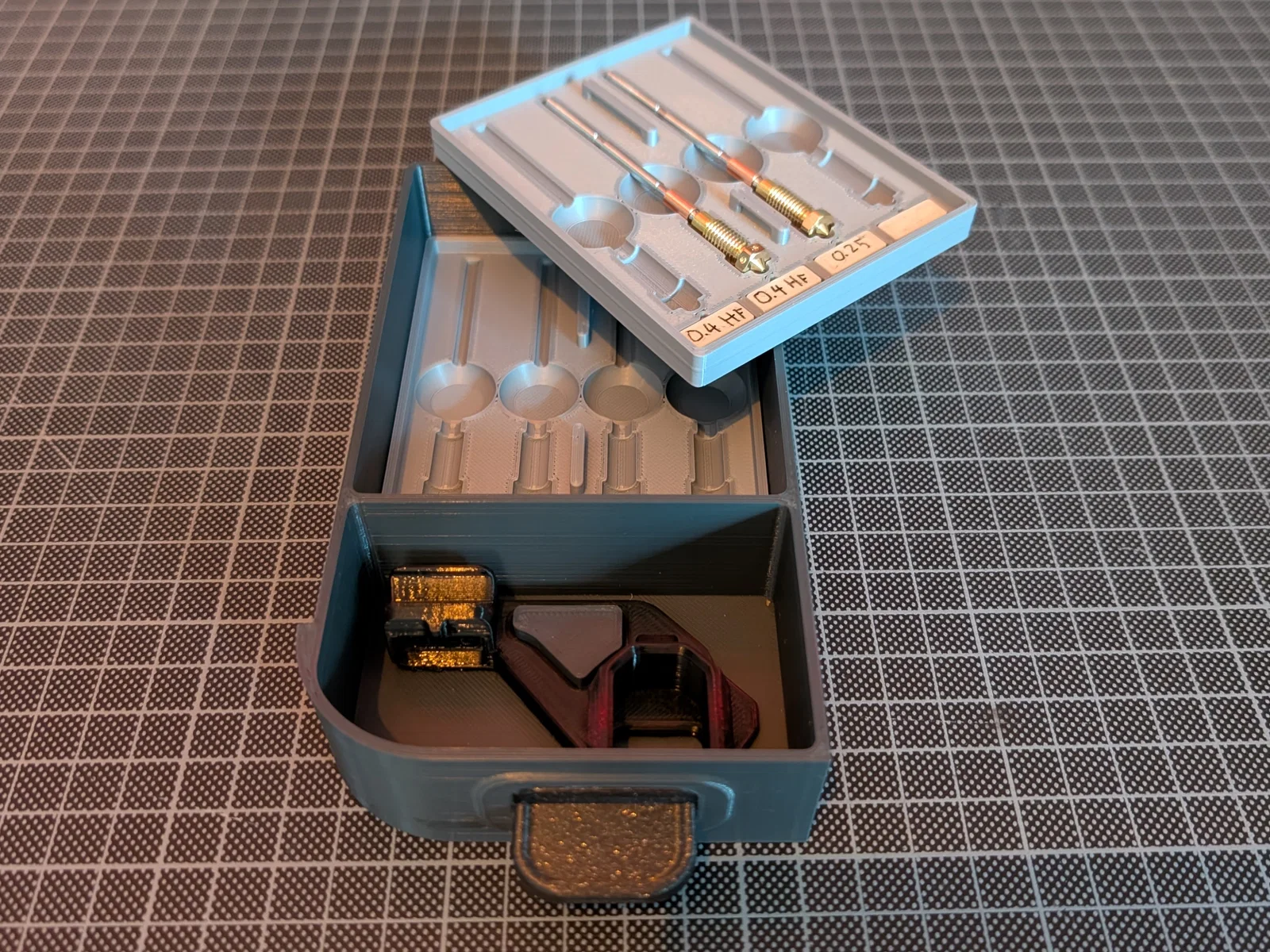

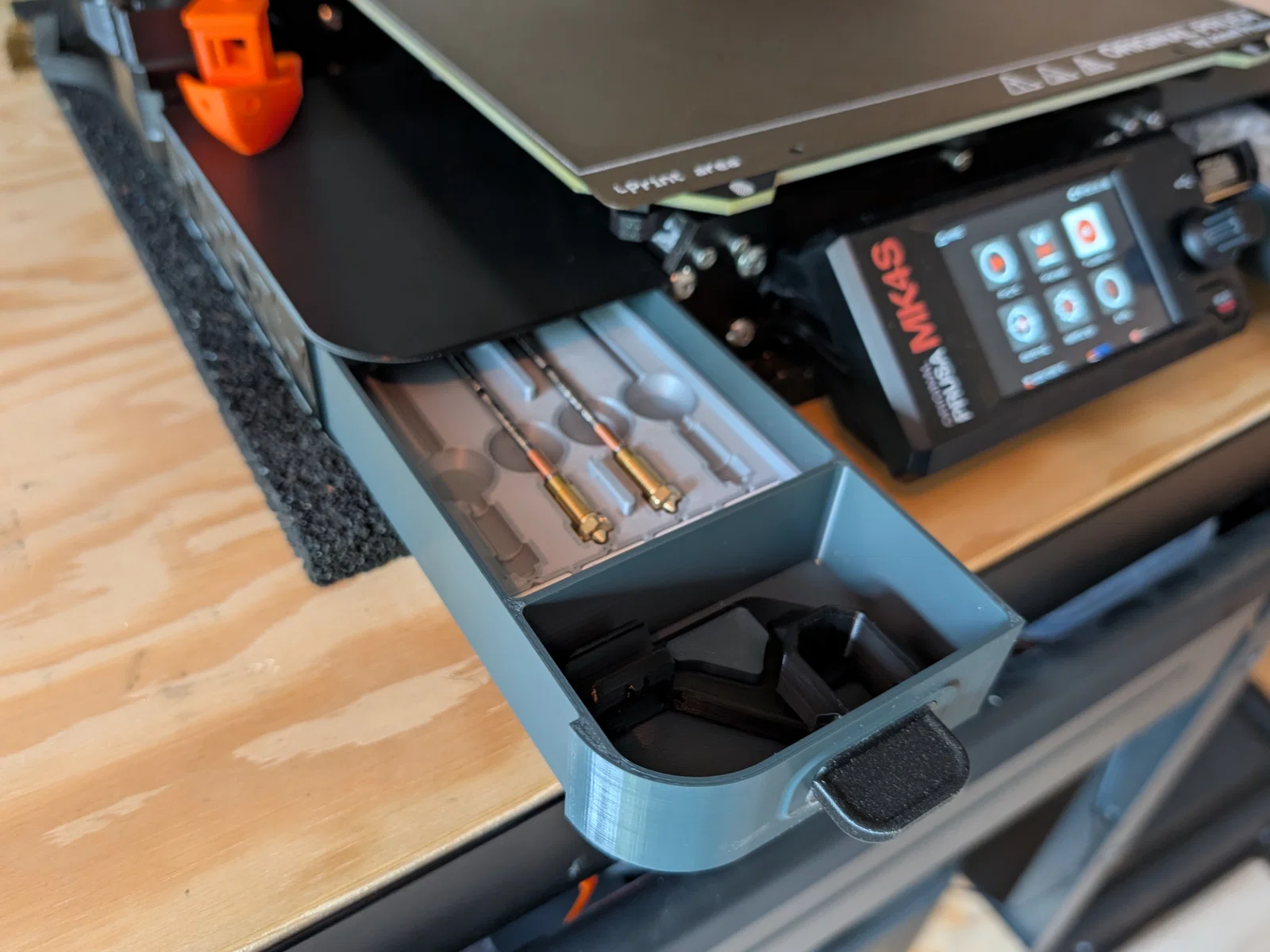

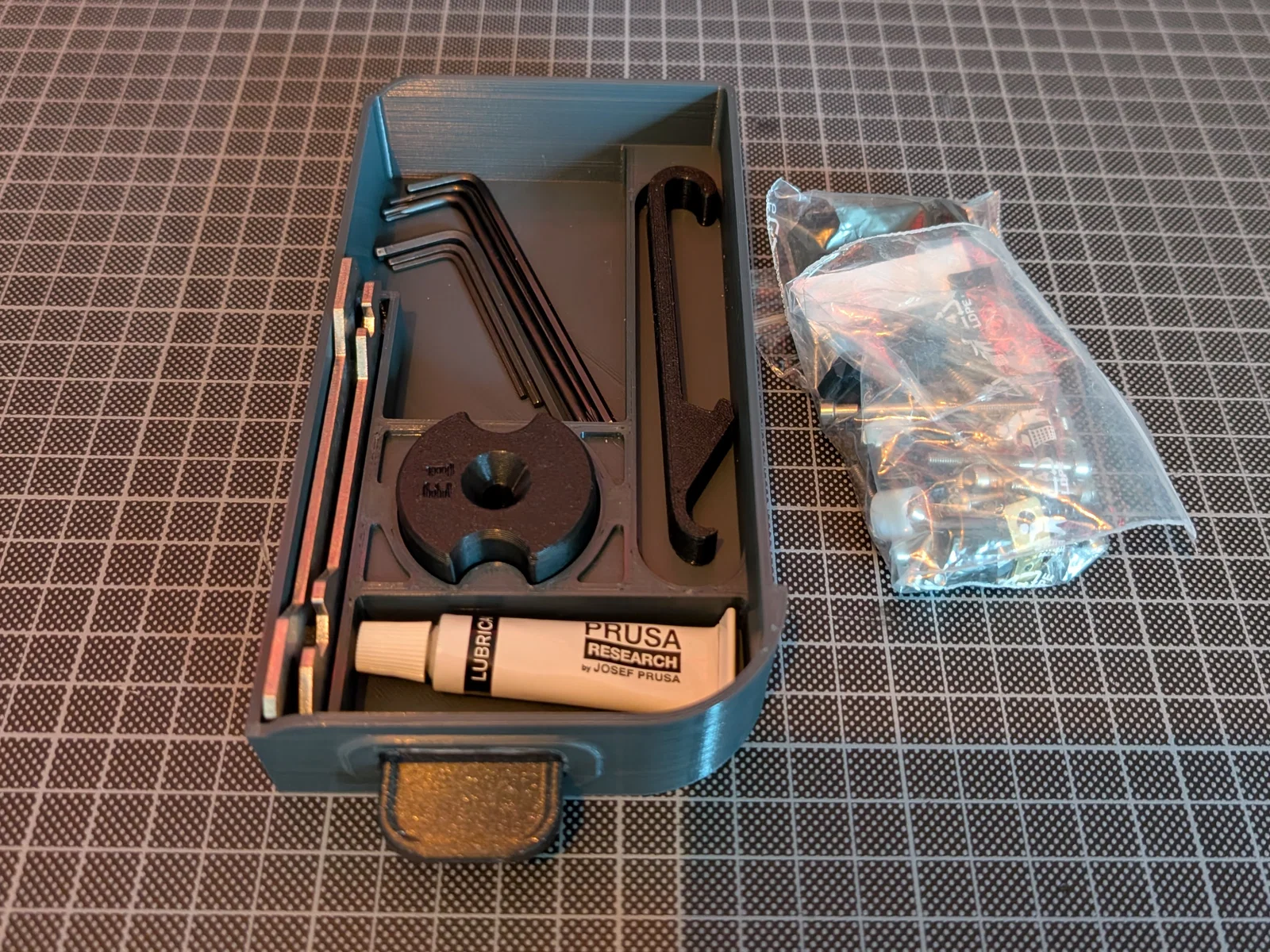

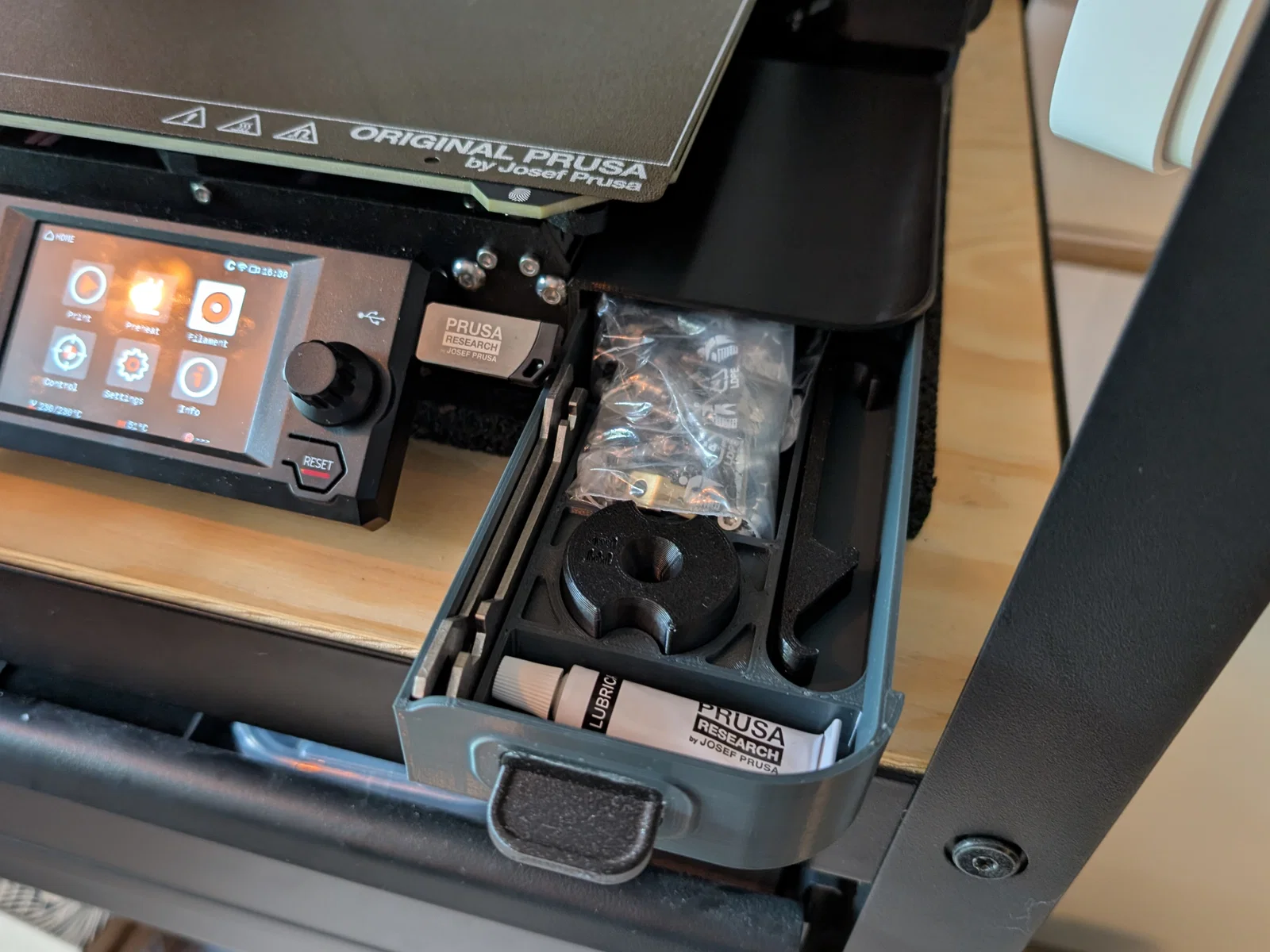

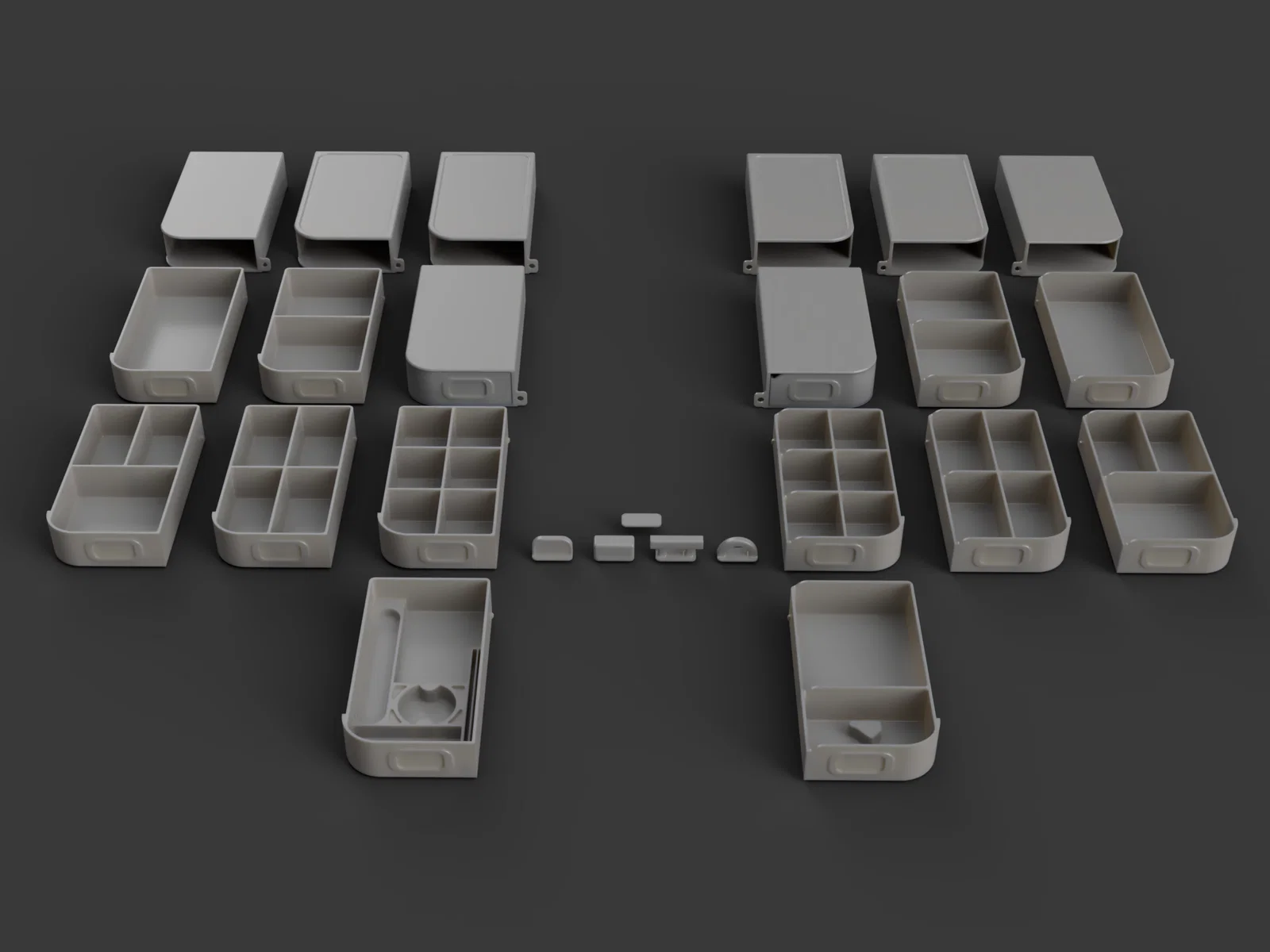

Hiện có năm ngăn kéo thiết kế cơ bản cho nhu cầu lưu trữ chung và hai ngăn được thiết kế chuyên dụng cho đầu phun (nozzle) và dụng cụ. Ngăn đựng nozzle có thể chứa tới 12 đầu phun Nextruder kèm dụng cụ tháo lắp. Ngăn đựng dụng cụ có thể chứa hầu hết các món đồ đi kèm theo máy và một số linh kiện dự phòng.

Phần khuyết ở các ngăn kéo bên phải được thiết kế để tránh bị cấn vào cổng USB.

In ấn

Bạn có thể dùng bất kỳ loại nhựa nào, nhưng mình khuyên nên dùng loại chịu nhiệt tốt như PETG hoặc ABS/ASA vì ngăn kéo nằm khá gần bàn nhiệt.

Hãy in tất cả các chi tiết theo đúng hướng đã thiết lập. Chỉ có phần khung (body) là cần hỗ trợ (support) ở ngay vị trí cái lẫy phía trên.

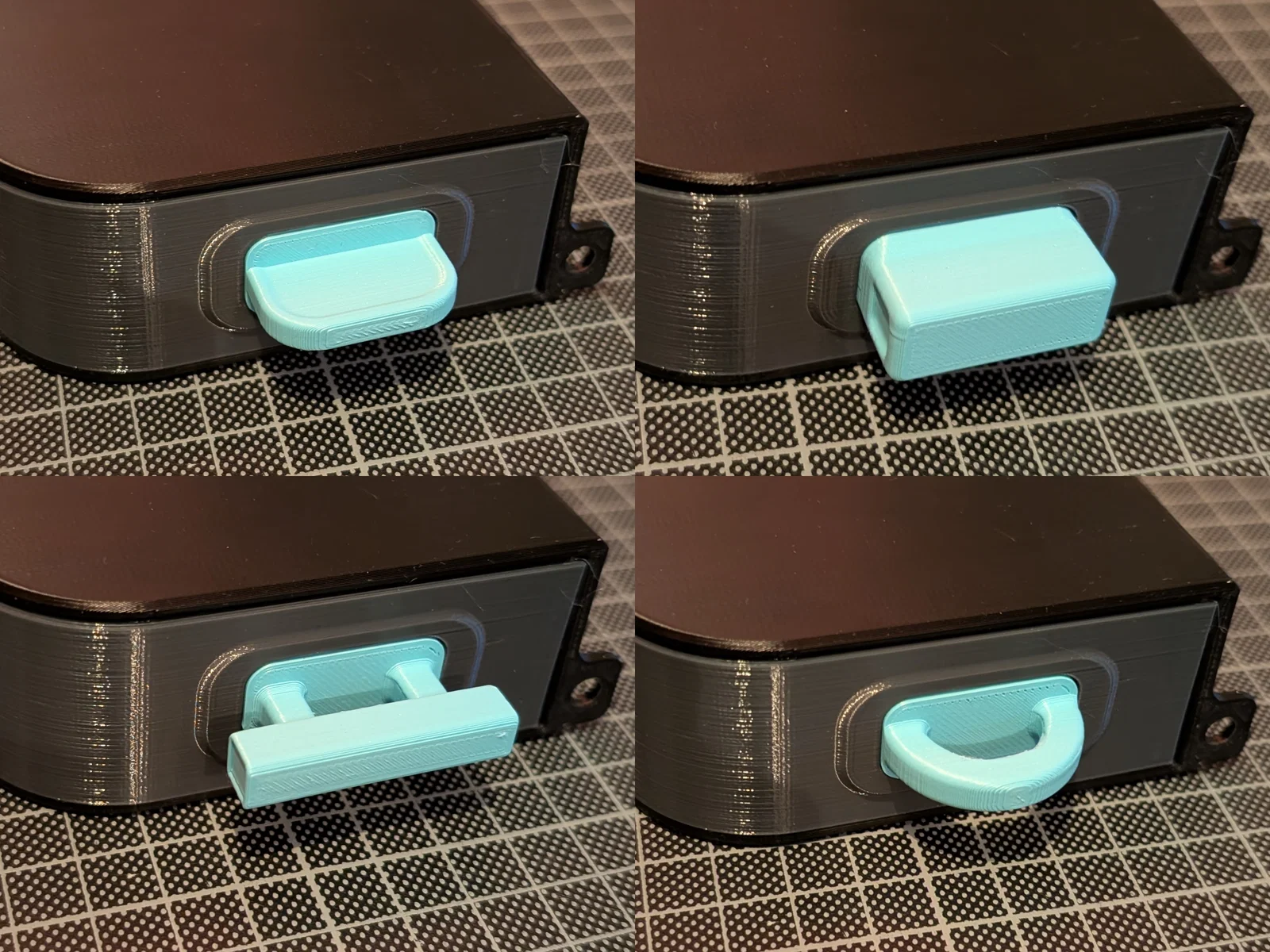

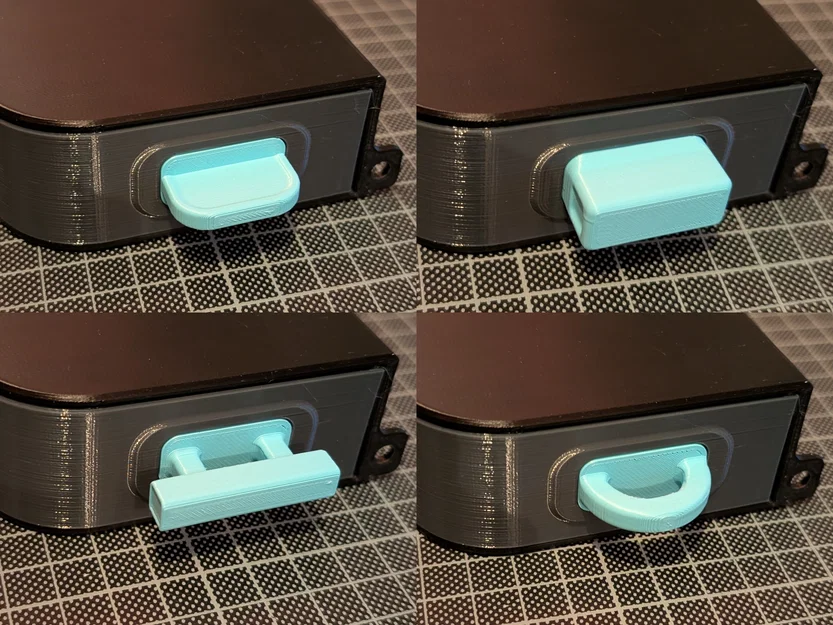

Tất cả các loại tay cầm đều có thể in mà không cần support, ngoại trừ tay cầm dạng thanh (bar handle). Dù nhìn rất đẹp nhưng loại này khó in hơn và cũng là loại yếu nhất trong các kiểu tay cầm.

Kích thước

Kích thước khung ngoài: 90mm (rộng) x 157,2mm (sâu) x 37mm (cao)

Kích thước lòng trong của một ngăn kéo trống: 80,2mm (rộng) x 153mm (sâu) x 30,3mm (cao)

Phần cứng

Cho một cặp ngăn kéo, bạn cần chuẩn bị:

• 6x ốc vít đầu bằng M3 x 10mm
• 6x đai ốc T-nut M3 cho khung nhôm 3030

Lắp đặt

Để lắp ngăn kéo, bạn cần một cây lục giác 5mm và một tua vít bốn cạnh.

Vặn nhẹ các vít đầu bằng vào đai ốc T-nut, xếp thẳng hàng để đưa chúng vào rãnh của thanh nhôm 3030.

Tháo một con ốc trên tấm mặt trước của MK4S, sau đó đặt khung ngăn kéo vào rãnh nhôm 3030 rồi vặn ốc mặt trước vào lại vị trí cũ.

Cuối cùng, siết chặt các con ốc bên trong khung để cố định chắc chắn vào máy in. Hãy cẩn thận đừng siết quá tay làm hỏng ren ốc nhé.

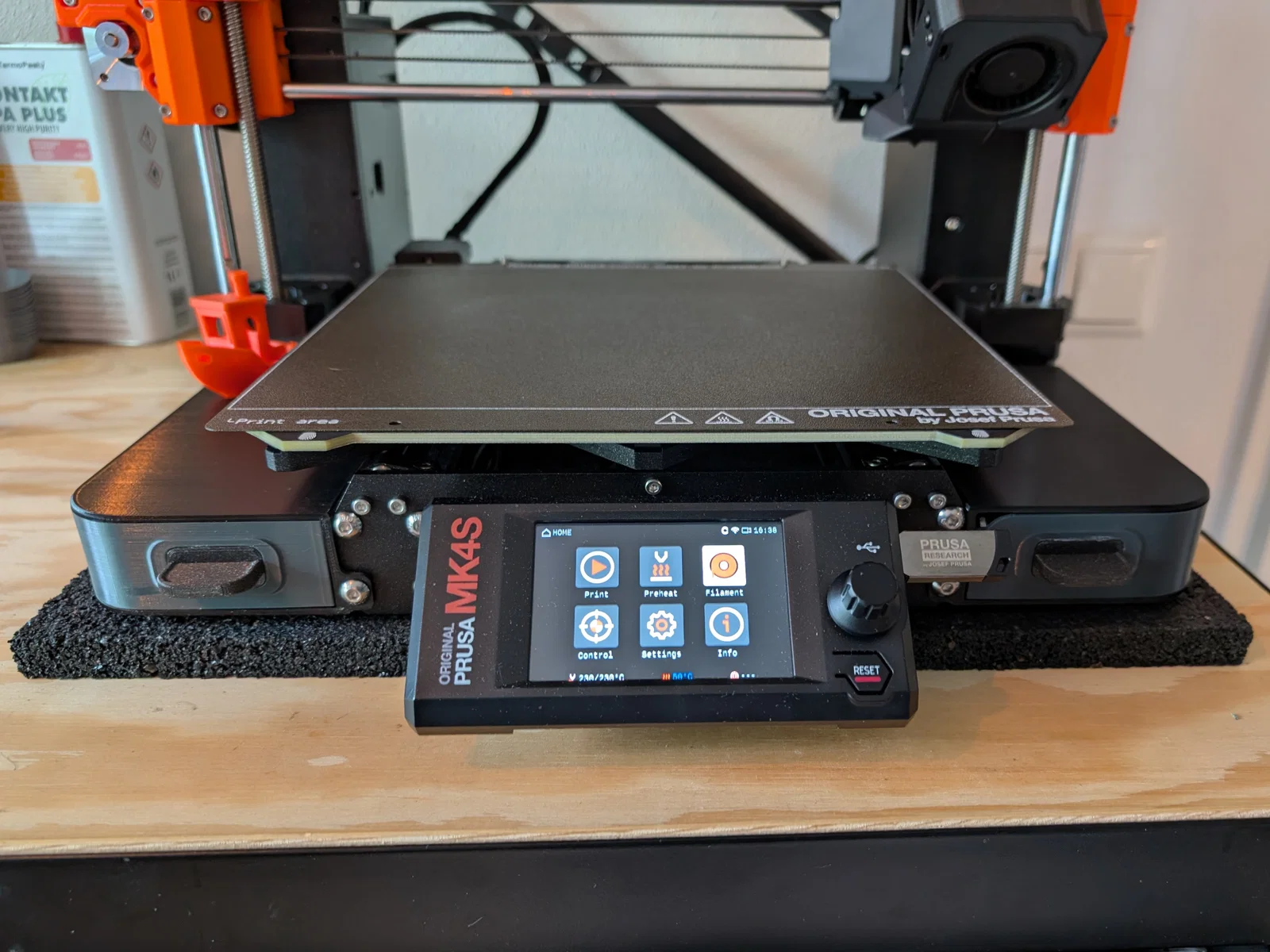

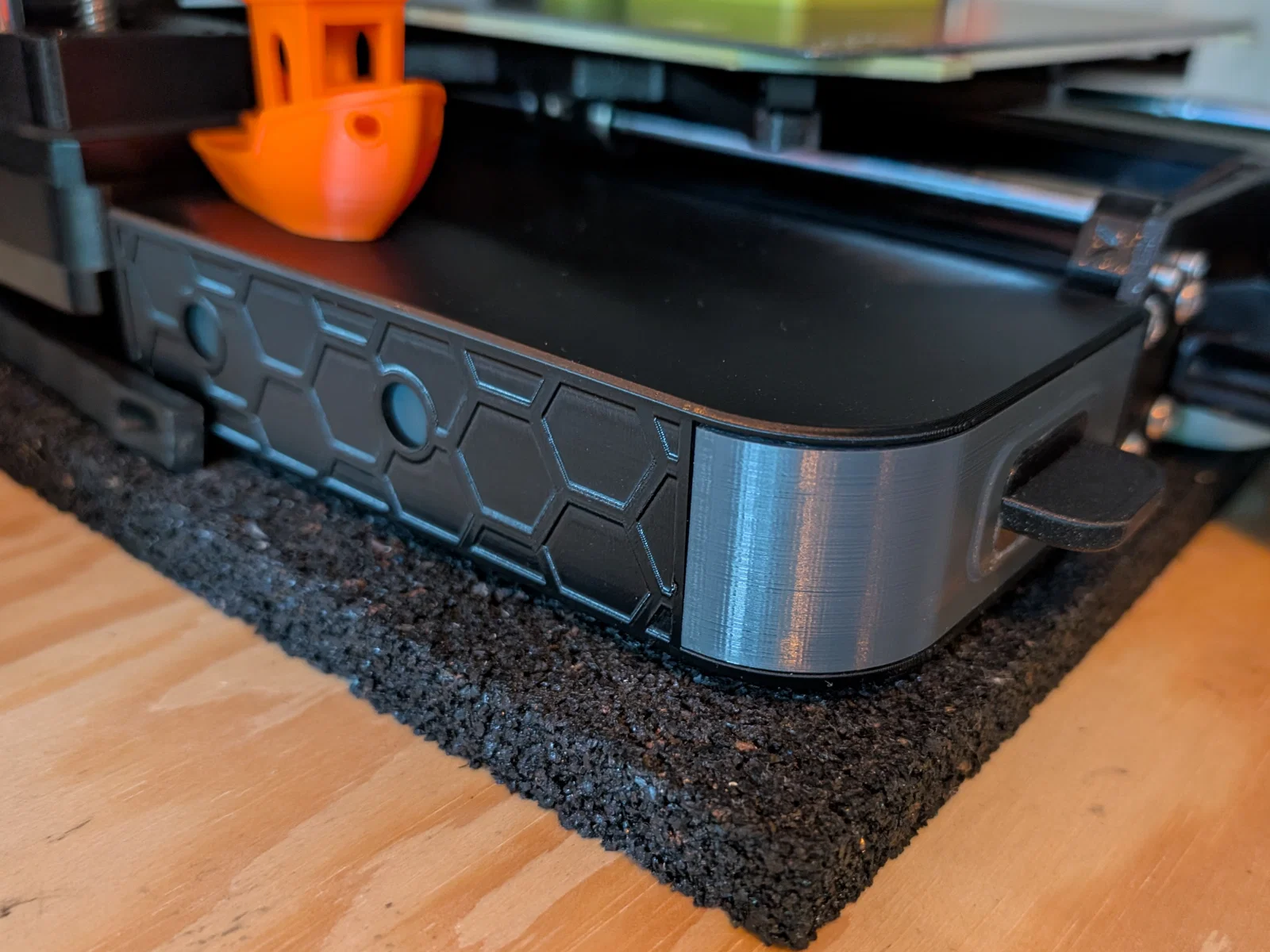

Giờ bạn chỉ cần xoay ngăn kéo vào là xong! Các chốt chặn sẽ ngăn không cho ngăn kéo bị rơi ra ngoài, nhưng vẫn rất dễ dàng tháo rời để bạn mang đồ dùng đi bất cứ đâu.
