RTKarm - Giá treo tường cho Mammotion RTK
- Lượt tải
- 6
- Lượt thích
- 9
- Lượt coi
- 196
- Bản remix
- 0
- Bình luận
- 0
File 6 21,8 MB
- RTKArm_threaded_Outlet_none_1778612249.3mf3MF · 3,5 MB
- RTKArm_threaded_Outlet_right_1778612251.3mf3MF · 2,6 MB
- RTKArm_threaded_Outlet_left_1778612252.3mf3MF · 3,9 MB
- RTKArm_threaded_Outlet_double_1778612254.3mf3MF · 4,3 MB
Tạo biến thể bằng AI
Dựng một phiên bản khác của mẫu này.
Thông tin
- Mã mẫu
- #381844
- Danh mục
- Đồ Gia Dụng
- Ngày đăng
Mô tả
Tôi biết là cũng có kha khá mẫu giá treo tường cho RTK rồi, nhưng có một điểm làm tôi rất khó chịu: chả có cái nào ngăn được nước mưa chảy dọc theo thân ăng-ten cả.
Tôi cũng biết là giờ có mấy phiên bản mới tại đây không cần dùng ăng-ten RTK nữa... Nhưng con Yuka nhà tôi vẫn chạy ổn chán, với cả mẫu này tôi thiết kế từ mùa thu năm ngoái rồi 😇
Vì không muốn nước chảy ngược vào tường nên tôi thiết kế dựa trên tiêu chí: nước tuyệt đối không được tiếp xúc với phần đế gắn tường. Dù sao thì đây cũng là đồ để ngoài trời mà.

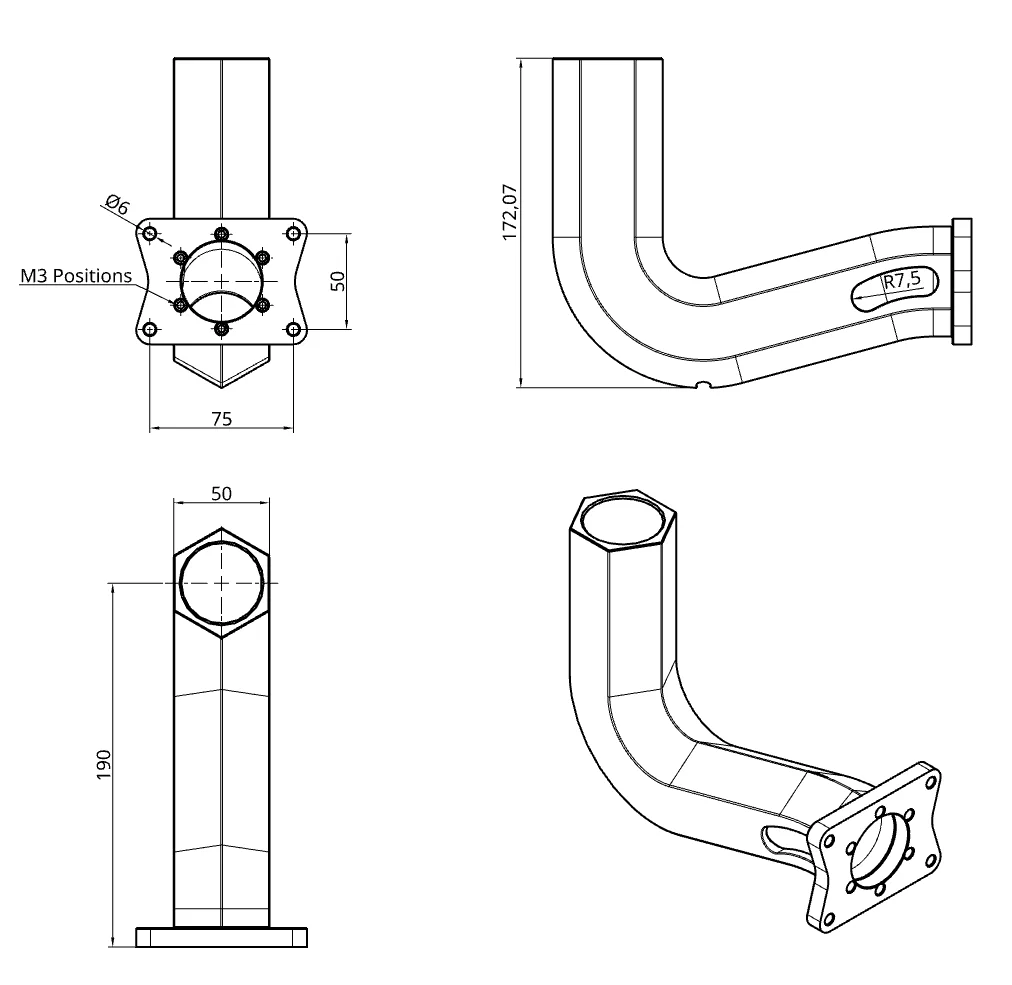

Cái tay đỡ được thiết kế rỗng để đi dây cáp bên trong, đồng thời có một điểm thấp nhất kèm lỗ thoát nước. Nước mưa chảy tới điểm này sẽ thoát ra ngoài, kể cả khi có một ít nước lọt vào trong ống thì nó cũng sẽ chảy ra theo lỗ đó chứ không đọng lại được.
Bạn có thể chọn loại tay đỡ tùy theo vị trí lắp đặt của mình. Bạn có thể luồn dây cáp qua lỗ bên cạnh thân hoặc luồn thẳng qua phần đế.

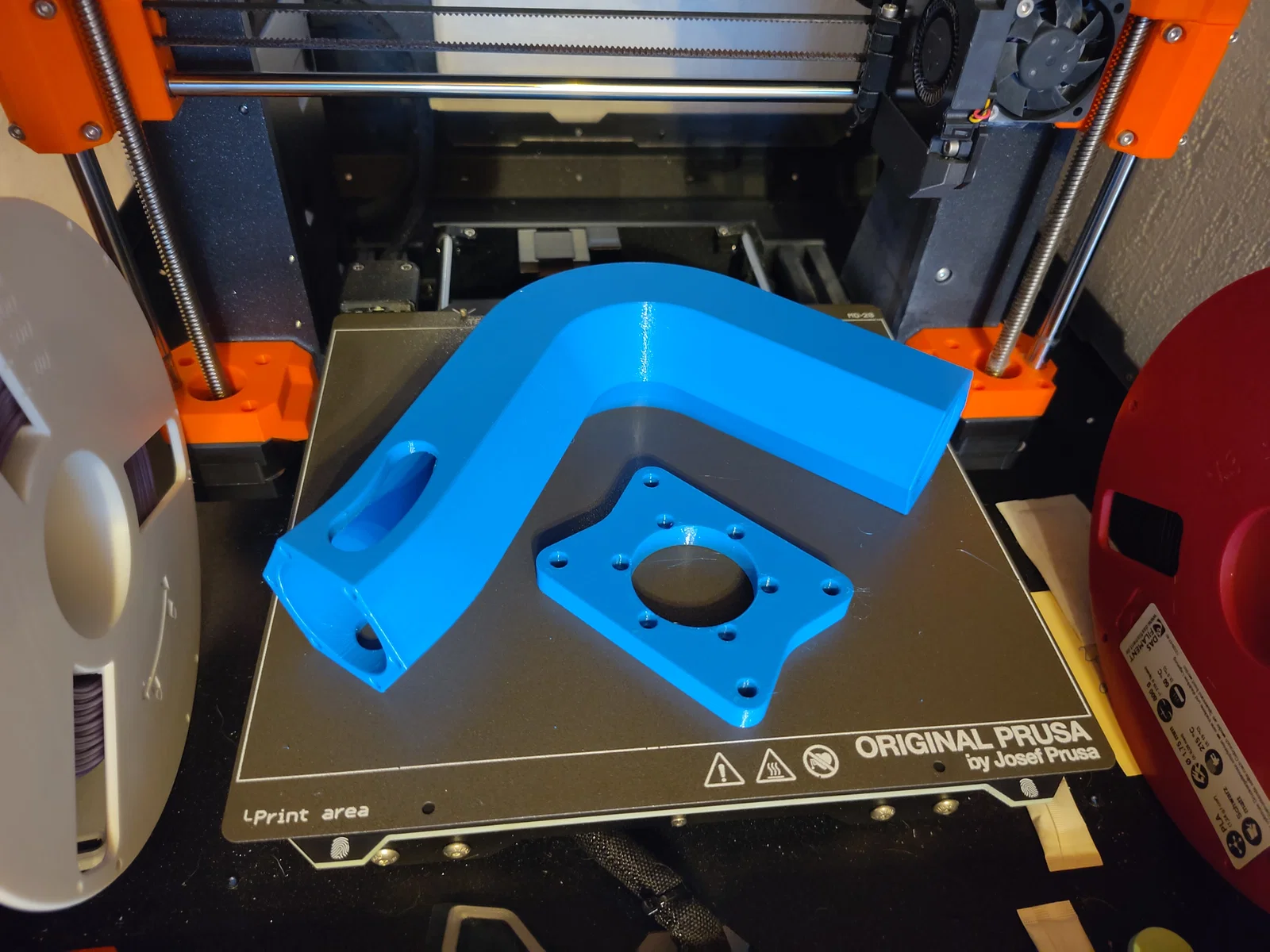

Bạn sẽ cần thêm một phần đế nữa. Hai bộ phận này được lắp ghép bằng M3 heat inserts trên thân RTKarm và dùng bu lông ISO 4762 kích thước M3x25 (đây là chiều dài tối đa, bạn cần ít nhất M3x10).

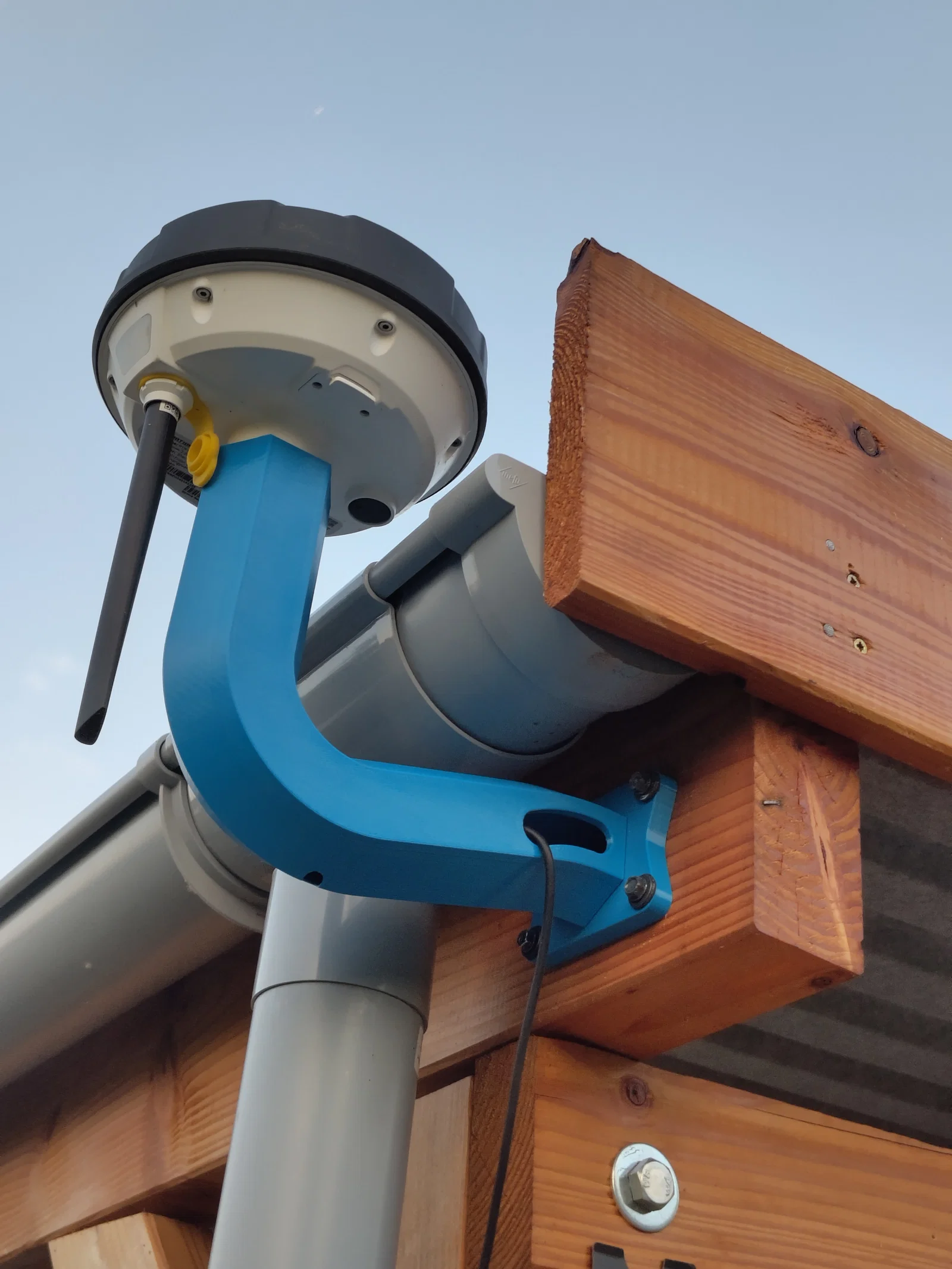

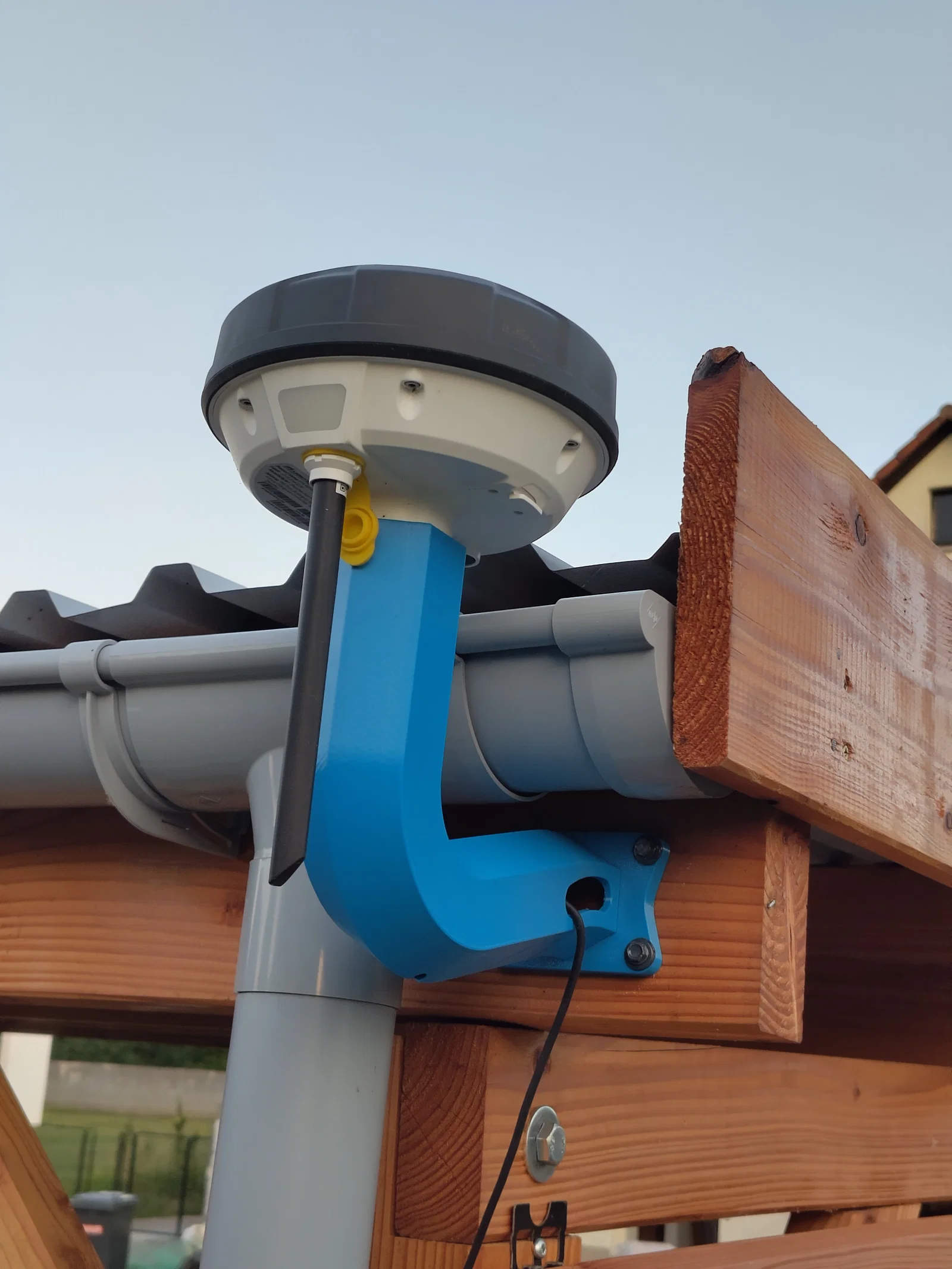

Một lưu ý nhỏ là ăng-ten RTK sẽ luôn thẳng hàng với tay đỡ như trong hình nhé 🖖
Chúc các bạn in ấn thành công và cho tôi biết nếu cần hỗ trợ gì thêm nha!
Thông số in
- Định dạng
- 3mfbgcode
- Số file mô hình
- 6
- Tổng dung lượng
- 21,8 MB
- File lớn nhất
- 7,3 MB
