Yet Another Honeycomb Shelf - Kệ Tổ Ong Thông Minh

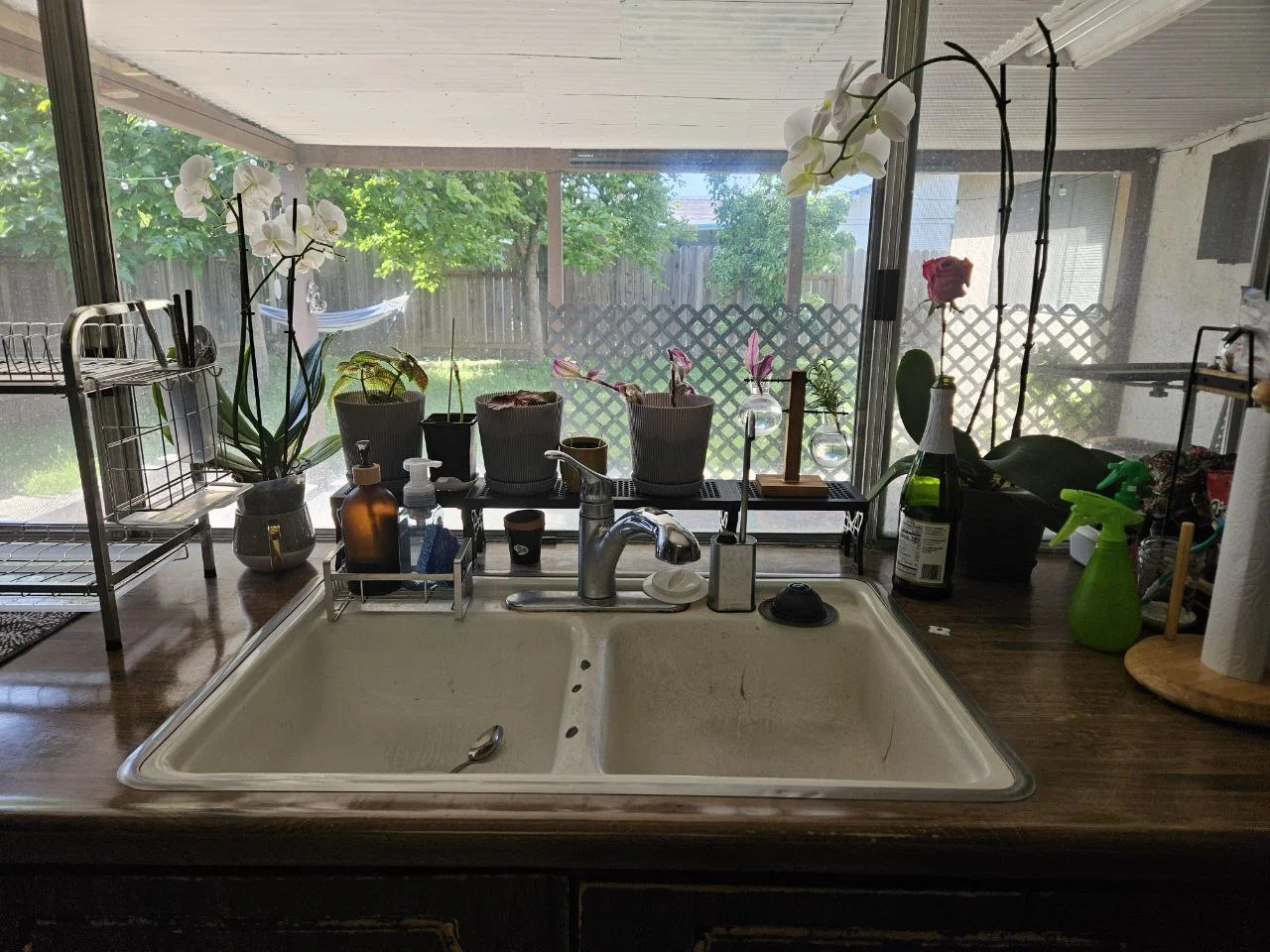

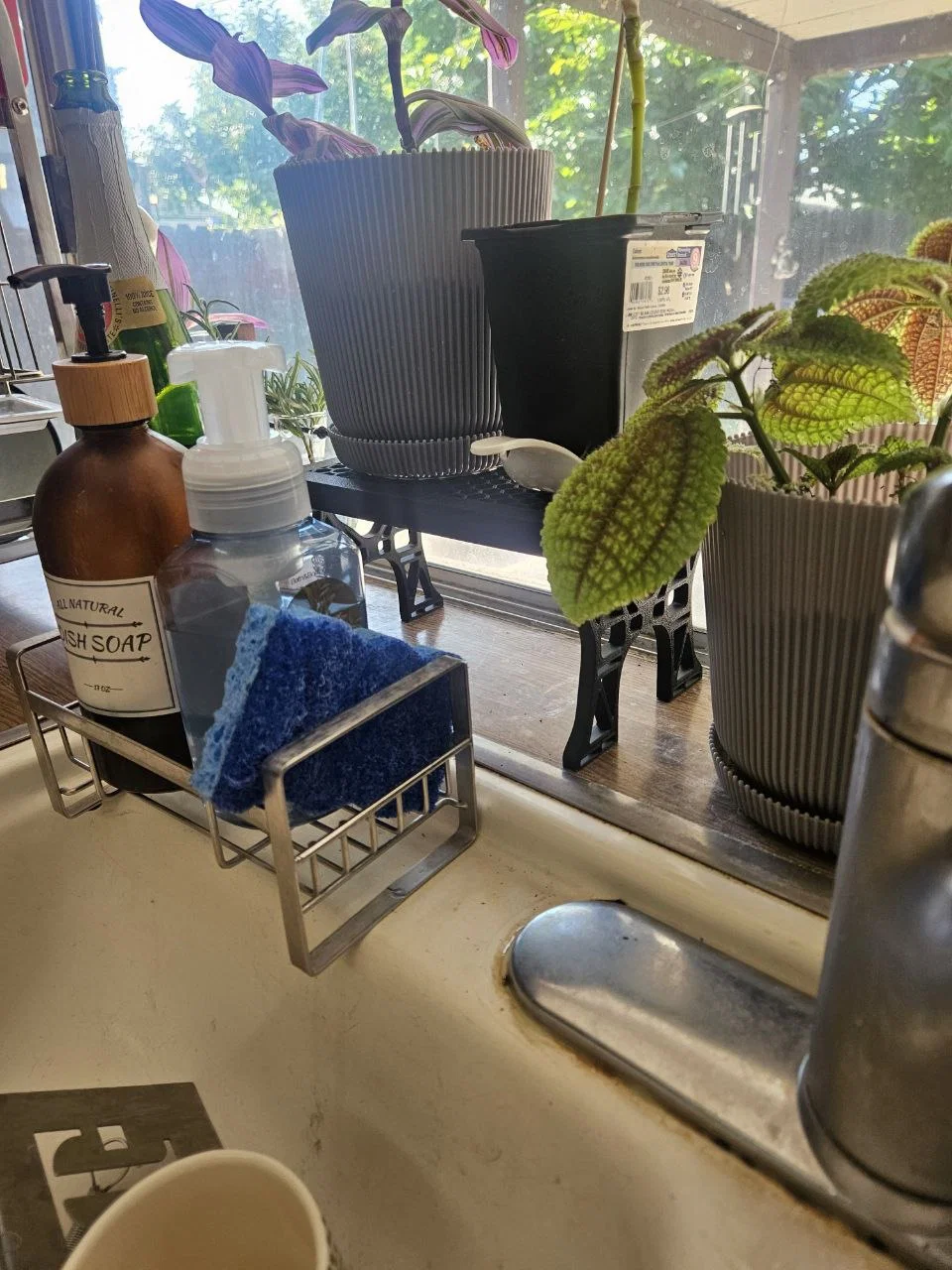

Dài hơn ngắn. Vợ mình bắt đầu bày biện mấy chậu cây sau bồn rửa bát mà chỗ đó lại không có bậu cửa sổ. Thế là mình muốn làm mấy cái kệ thật chắc chắn để dọn dẹp khu vực đó cho gọn gàng. Mình vẫn đang học dùng Fusion 360 và cần phải thiết kế sao cho phù hợp với máy in AD5M của mình. Phần móc treo cho khay đựng miếng rửa bát phải làm rời, vì nếu in nguyên khối theo chiều đó thì nó sẽ rất yếu. Làm rời như này thì bạn có thể đặt nằm ngang để in, đảm bảo độ cứng cáp hơn. Đây không phải là mẫu tiết kiệm nhựa đâu nhé, chỉ tính riêng phần chân và mặt kệ đã tốn 131g rồi.

Đáng lẽ nó phải là thiết kế tham số (parametric), nhưng do mình còn đang học nên chưa kiểm tra kỹ.

Mình in bằng nhựa Matte PLA và kết quả khá ổn. Vì không có bù trừ dung sai (tolerance offset) ở các mấu chốt của chân kệ nên nó sẽ khá khít để tránh bị rung lắc. Mình vừa để ý thấy file STL các chân kệ đang để hướng thiết kế chứ không phải hướng in, nên bạn cần xoay lại và nhân bản thêm. Mình in được 2 cái trên bàn in 200x200 của AD5M và nó có một mặt phẳng. Bạn CHẮC CHẮN sẽ cần dùng support cho các mấu chốt. Nếu bạn đã căn chỉnh bridging tốt thì quá tuyệt, còn nếu mặt ngoài của mấu hơi sần sùi một chút thì cũng giúp nó bớt rung lắc hơn.

Chân kệ (không cần cài đặt đặc biệt cho phần mặt trên)

Mình dùng Normal Auto support với Grid mặc định. Mình hạ z distance xuống còn 0.014mm.

Chiều cao lớp đầu tiên (First layer height) là 0.25mm, các lớp sau là 0.2mm.

Mình dùng 10% infill để in nhanh mà kệ vẫn khá chắc chắn, nên bạn cứ yên tâm nhé.

Dự án kệ này in mất gần 5 tiếng. Nếu bạn đã căn chỉnh tốc độ in chuẩn rồi thì có thể nhanh hơn. Nếu in chậm rãi cẩn thận thì dưới 7 tiếng là xong.

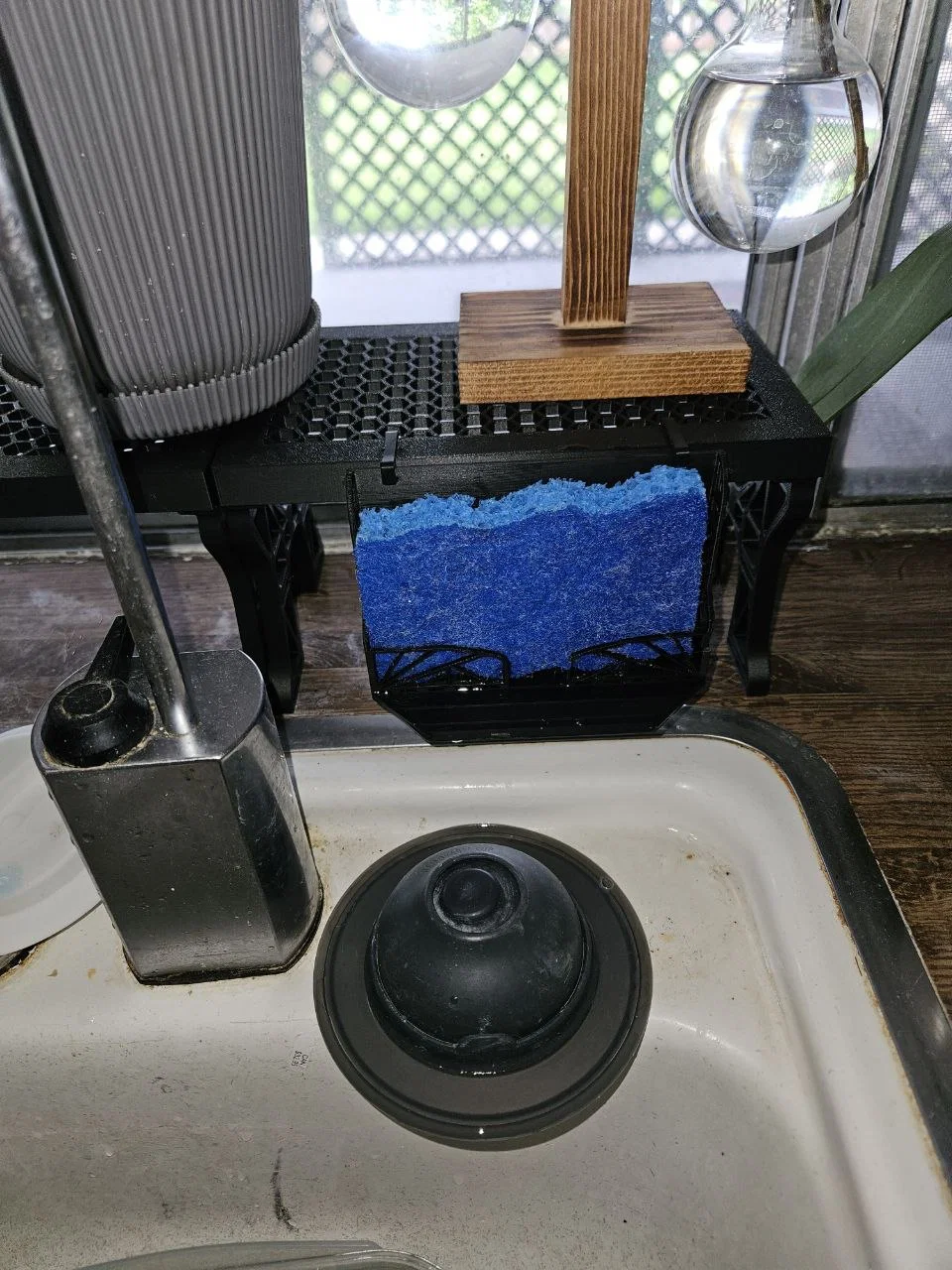

Cái khay đựng miếng rửa bát mình làm chưa được kỹ lắm, có lẽ sẽ phải làm lại khi cái trong ảnh bị hỏng. Thiết kế này chủ yếu để in cho nhanh và tiết kiệm nhựa thôi. Bạn cứ in úp mặt đáy xuống, dùng thêm tree support tự nhiên là được, nó sẽ hơi lỗi chút đỉnh như mình đã nói, do thiết kế lúc đầu hơi vội, haha.
