Hộp hút ẩm Gridfinity có thể xếp chồng (Stackable Drybox)

Mẫu gốc là một hộp chứa hạt hút ẩm silica gel rất tuyệt. Mình đã in thử khá nhiều và đang sử dụng chúng. Có một vấn đề mình gặp phải là không thể xếp chồng chúng lên nhau được.

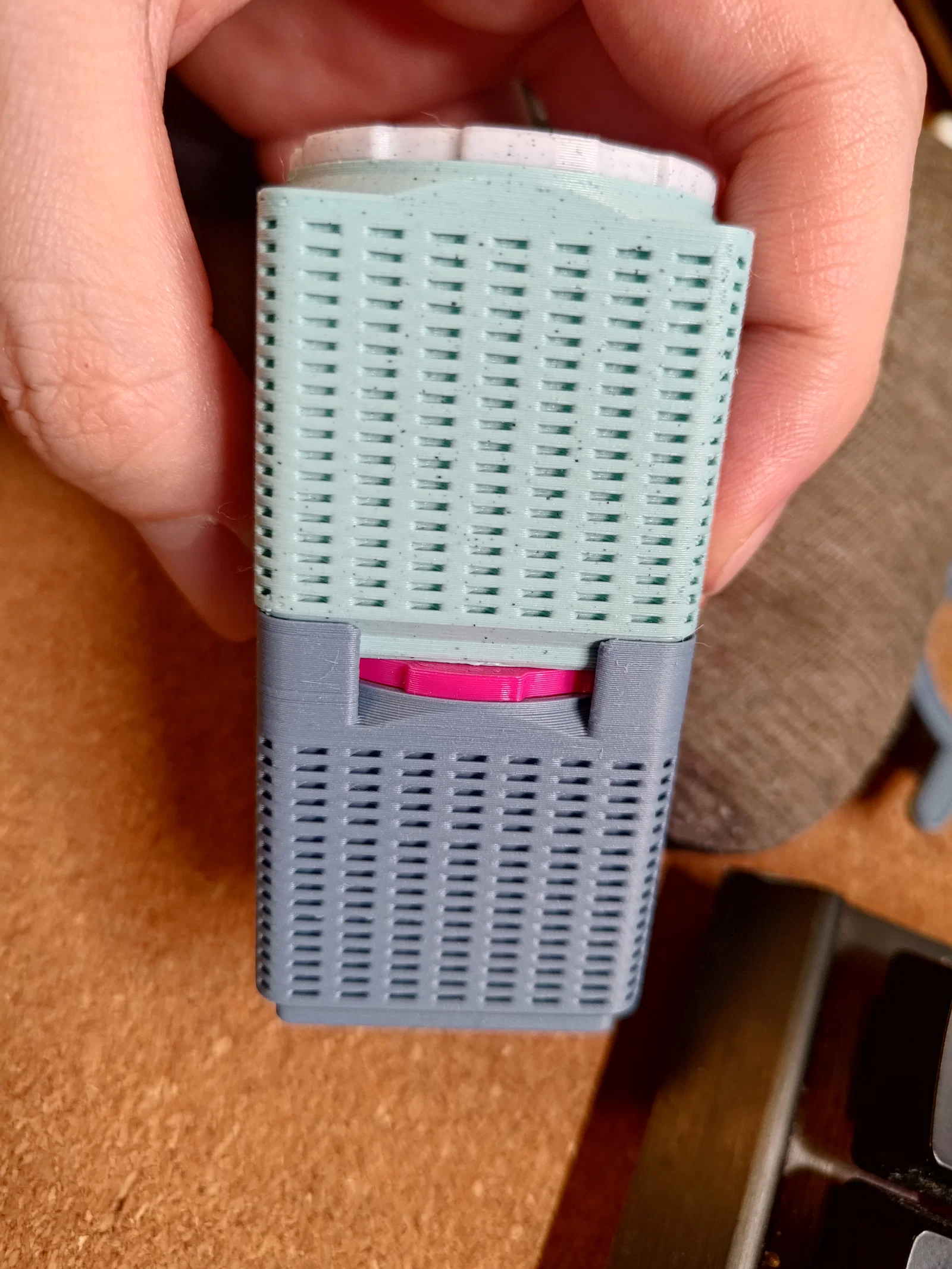

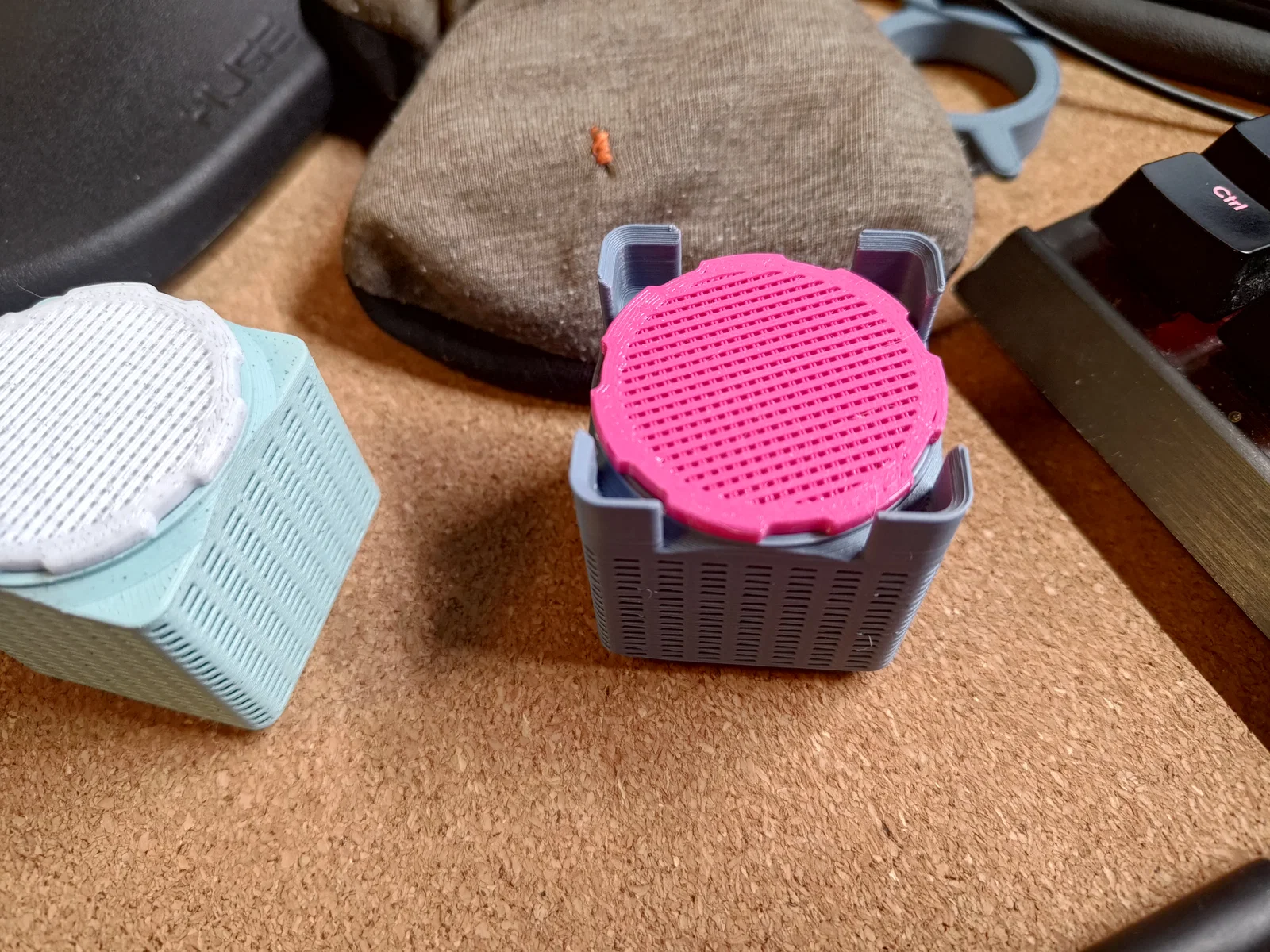

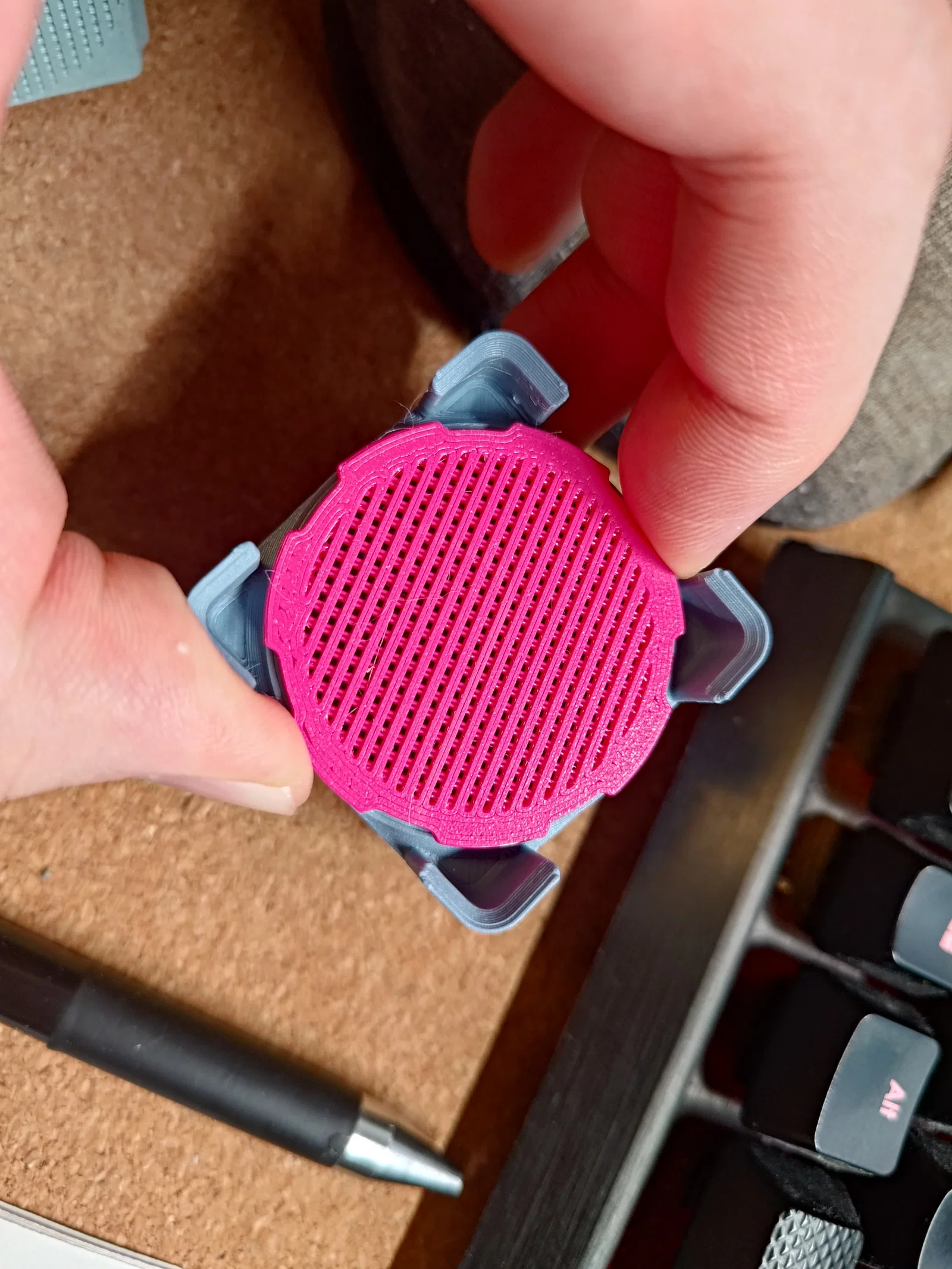

Vì thế, mình đã làm một bản remix dựa trên file STEP của mẫu gốc trên Onshape. Mình đã thêm phần gờ để xếp chồng. Để đảm bảo khoảng cách cho nắp, gờ xếp chồng chỉ nằm ở 4 góc.

Cái hộp gốc vốn không có chiều cao chuẩn Gridfinity, nên mình đã điều chỉnh lại một chút thành 6U để bạn có thể xếp chồng nó cùng với các khay chuẩn khác.

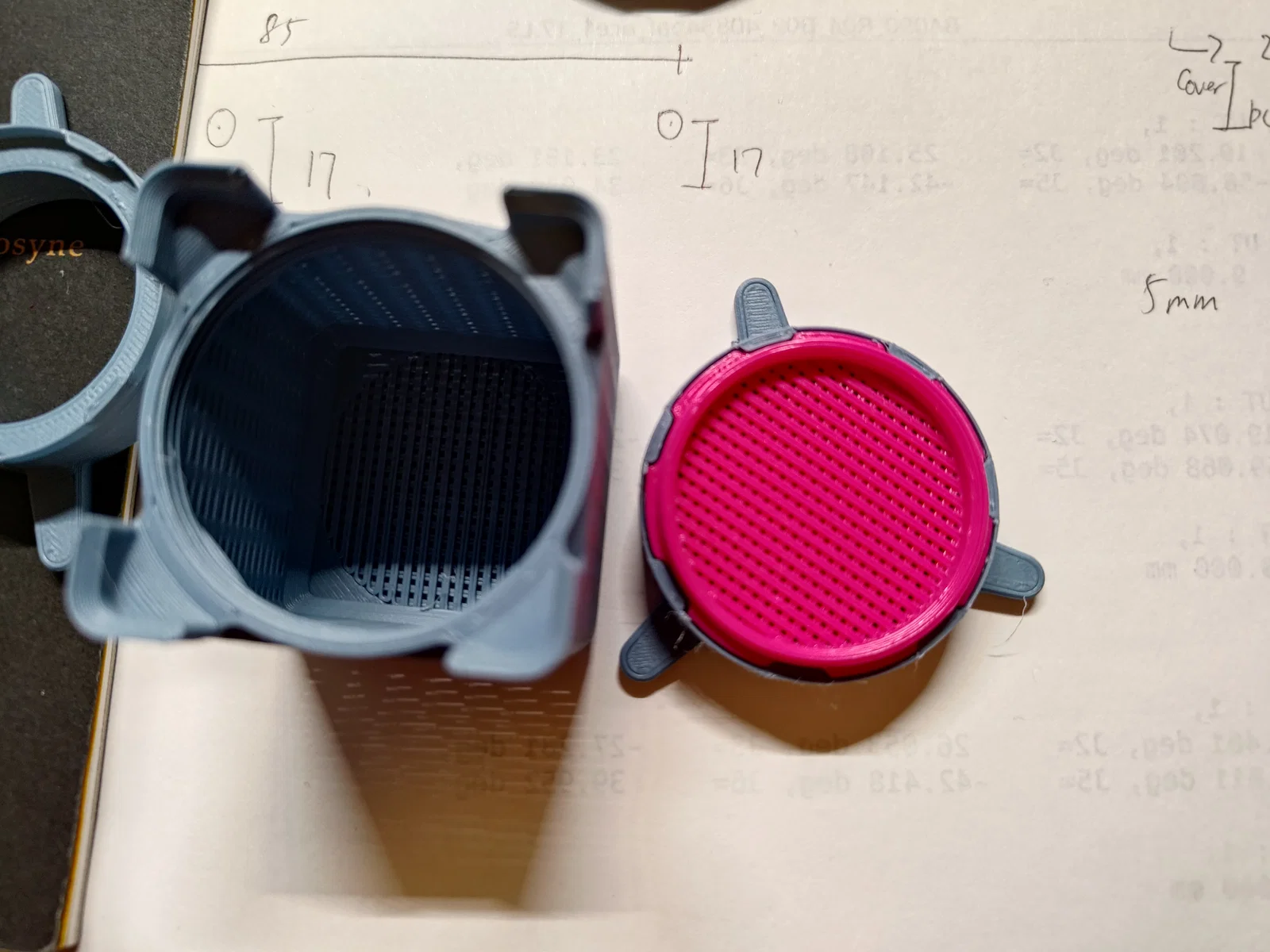

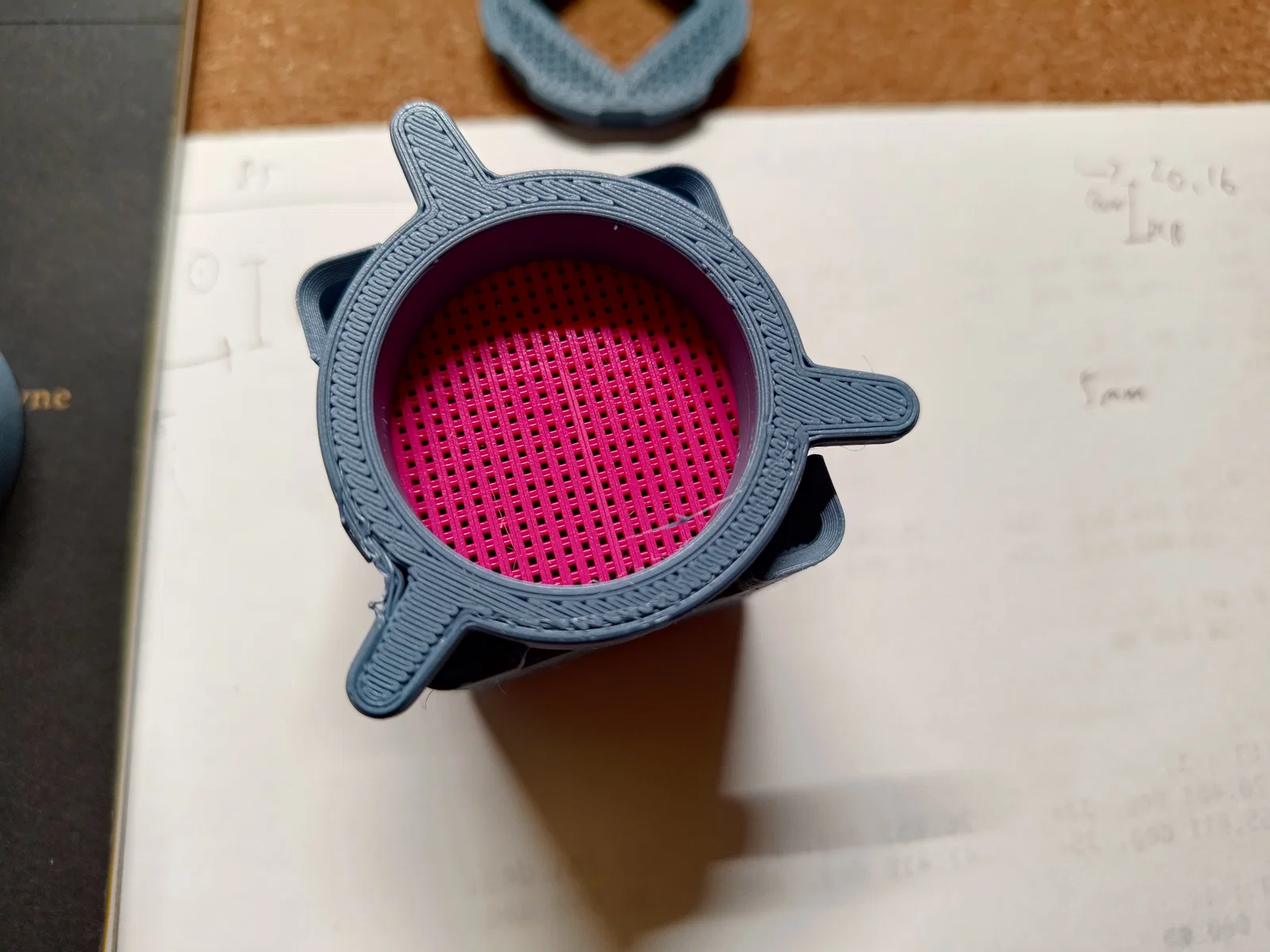

Ngoài ra, mình cần một dụng cụ mới để mở nắp mà không bị vướng phần gờ xếp chồng. Mình đã thiết kế dụng cụ này theo kiểu đai ốc 3 cánh. Với thiết kế 3 cánh, lúc nào cũng sẽ có một cánh không bị vướng vào góc và có chỗ để cầm nắm thoải mái hơn. Phần nắp được lấy từ bản remix khác của mình . Nó có cùng kích thước với bản gốc nên hoàn toàn có thể thay thế cho nhau, dụng cụ mở nắp cũng vậy.

Mình đã gộp cả hai bản remix vào cùng một file Onshape. Như thường lệ, link Onshape ở đây. Các file 3MF và STEP tải lên là trạng thái lắp ráp trực tiếp từ mô hình, bạn sẽ cần tự đặt nắp và dụng cụ vào vị trí nhé.

Nếu mọi người cần thay đổi gì nhỏ thôi thì cứ bảo, mình sẽ cố gắng hỗ trợ (ví dụ như dụng cụ 6 cánh chăng?)
