Bộ giá đỡ quạt Noctua NF‑A9x14 cho Mainboard & PSU của Snapmaker U1

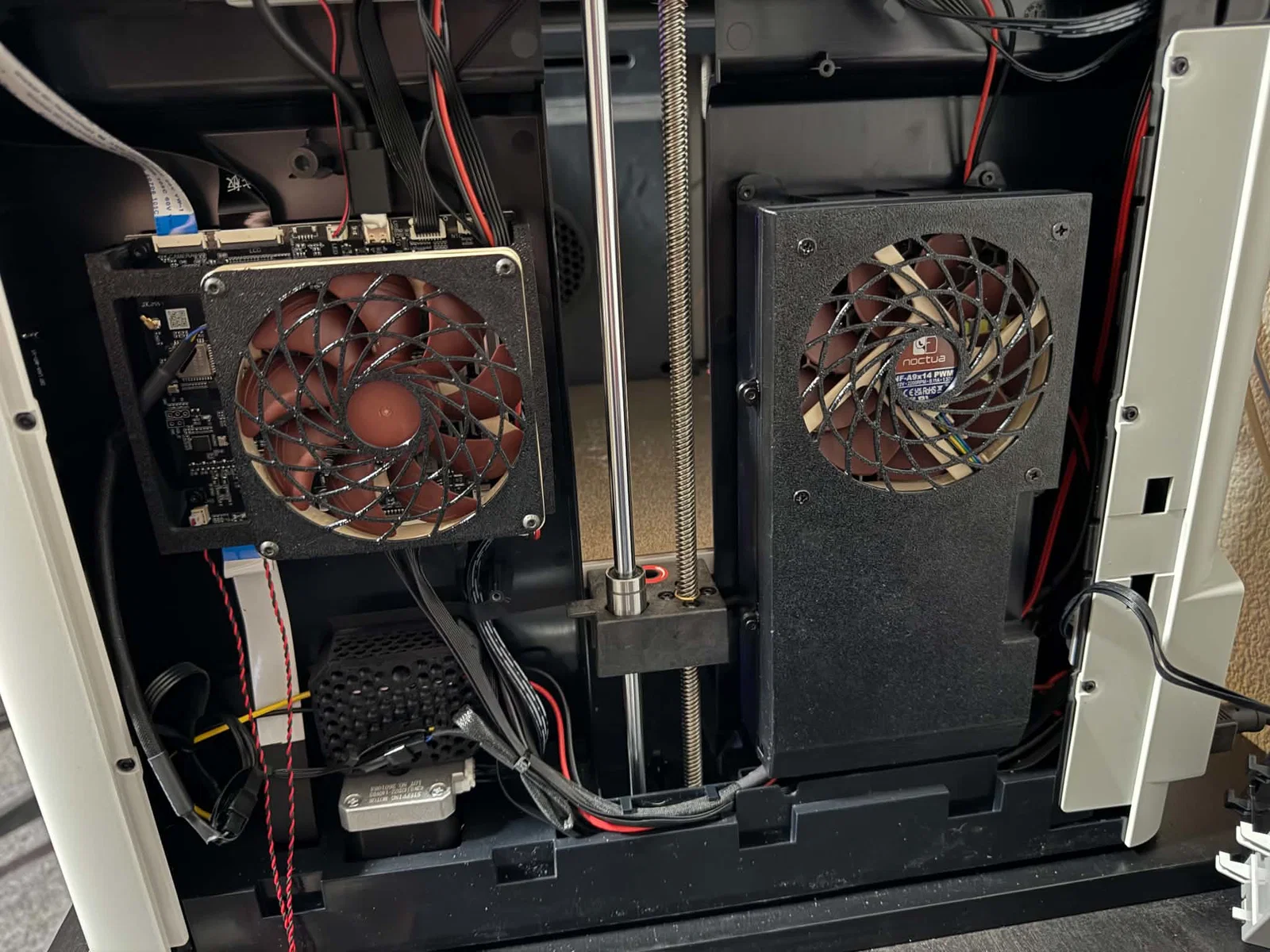

Đây là bản nâng cấp hệ thống tản nhiệt gọn gàng và tinh tế cho khoang điện tử của máy Snapmaker U1. Mẫu thiết kế này gồm hai phần:

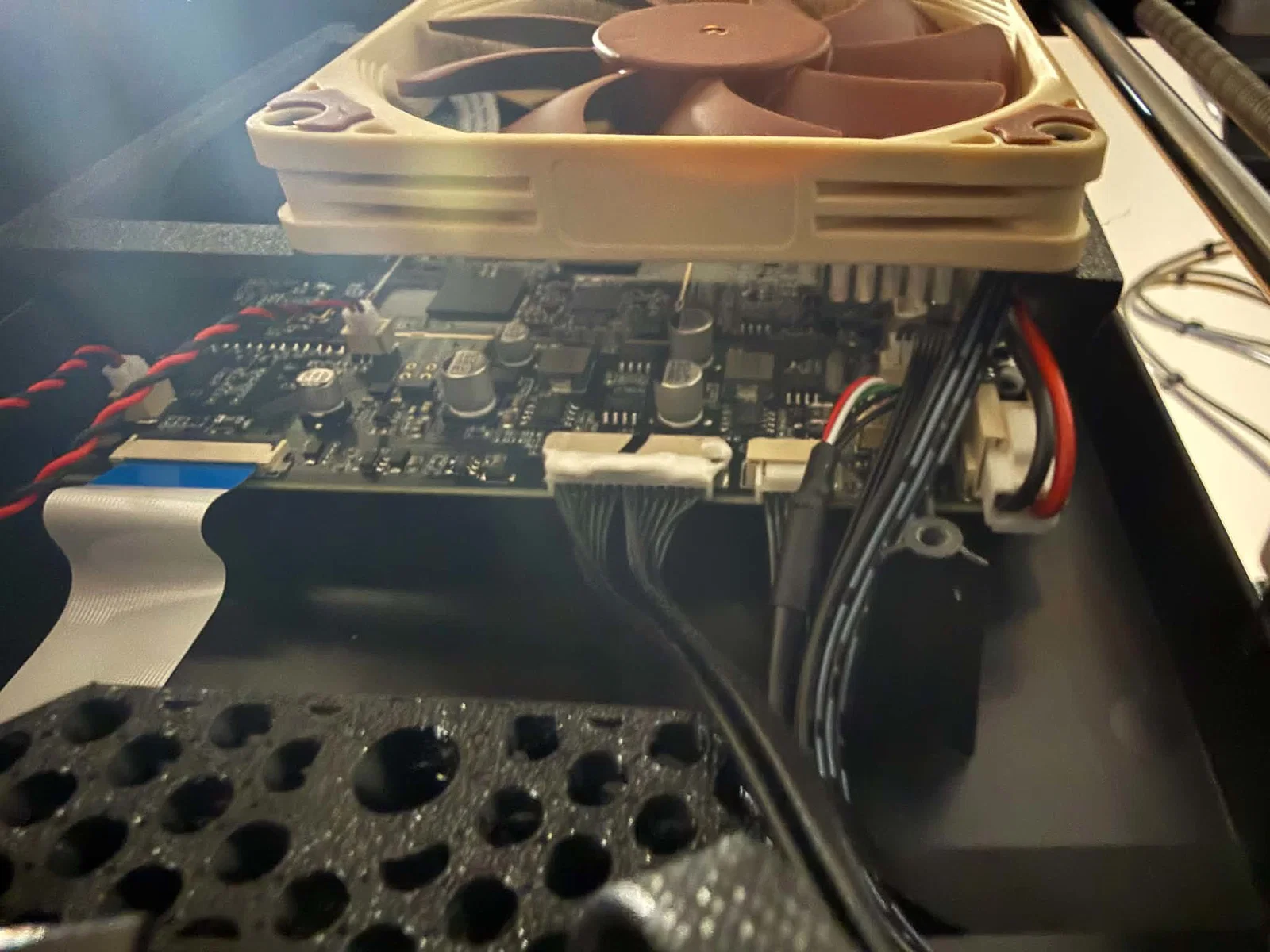

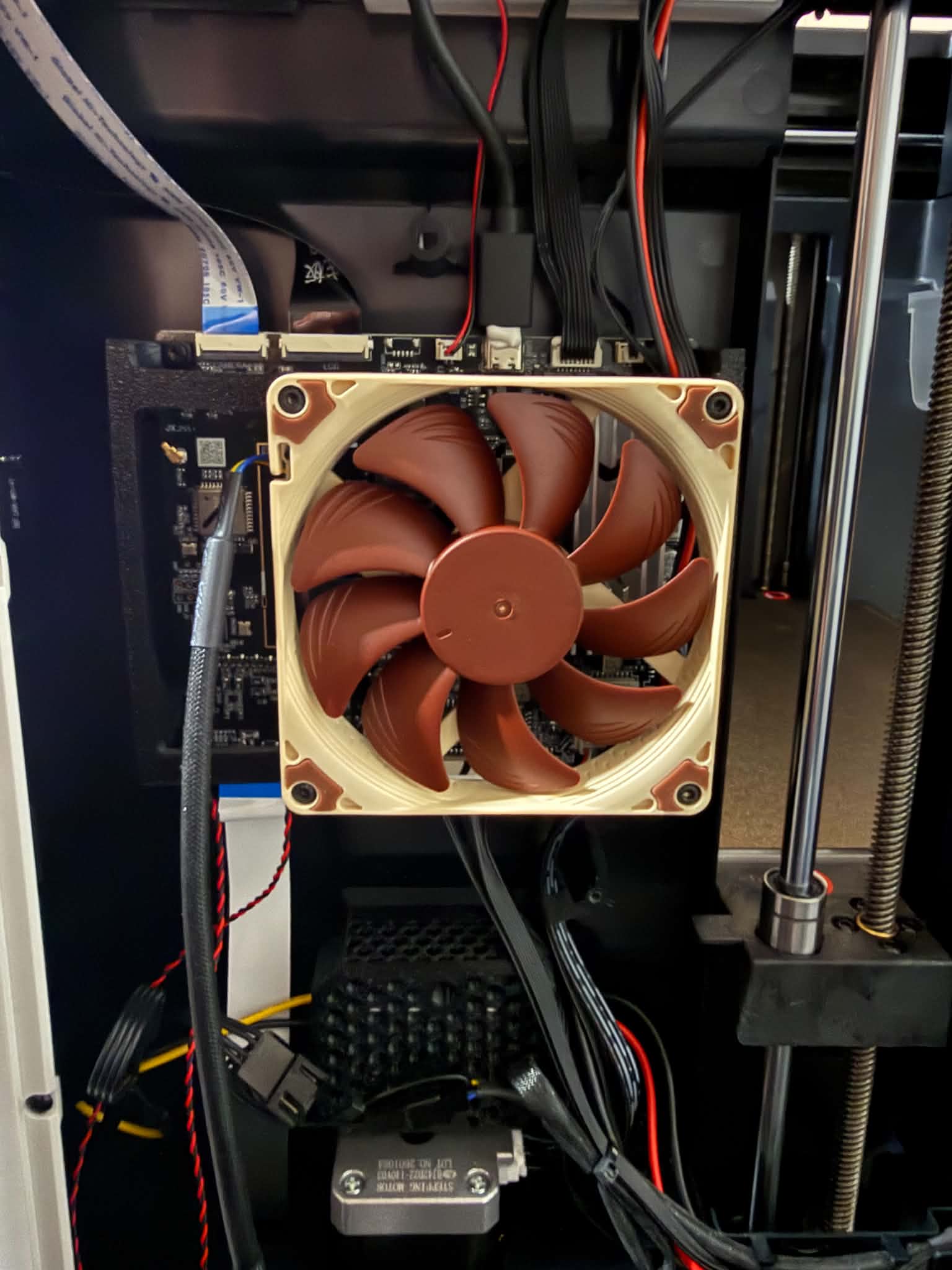

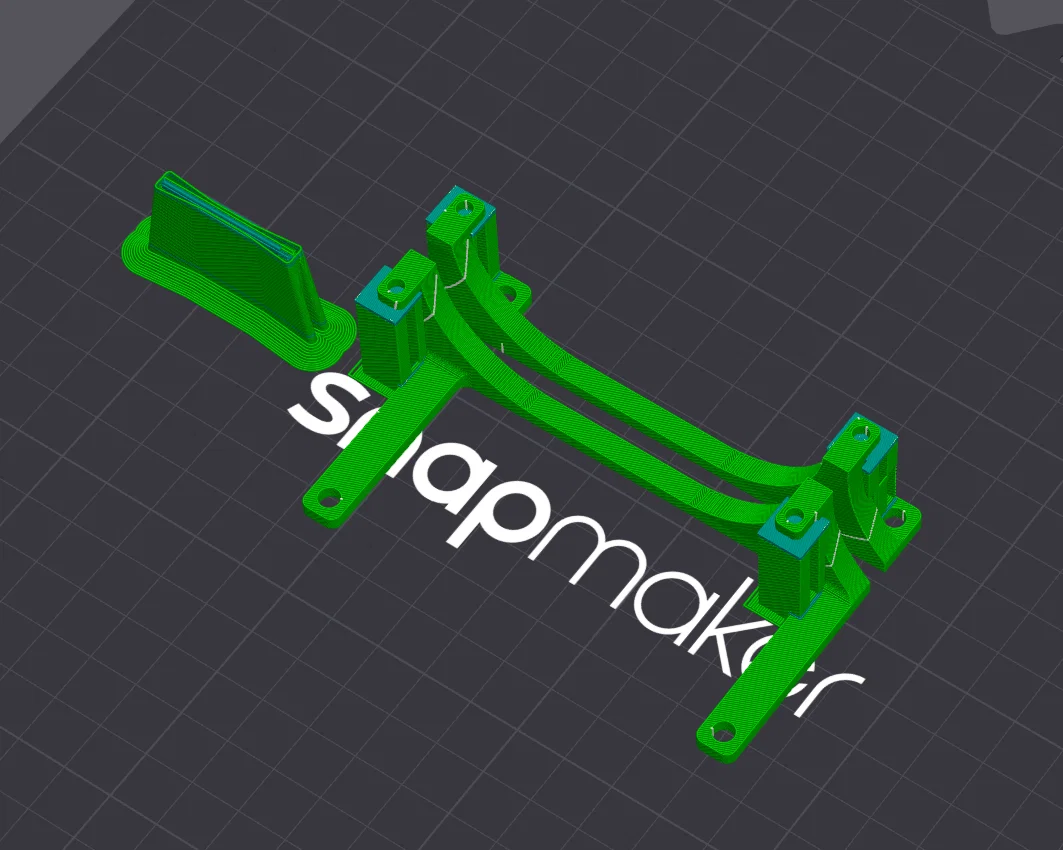

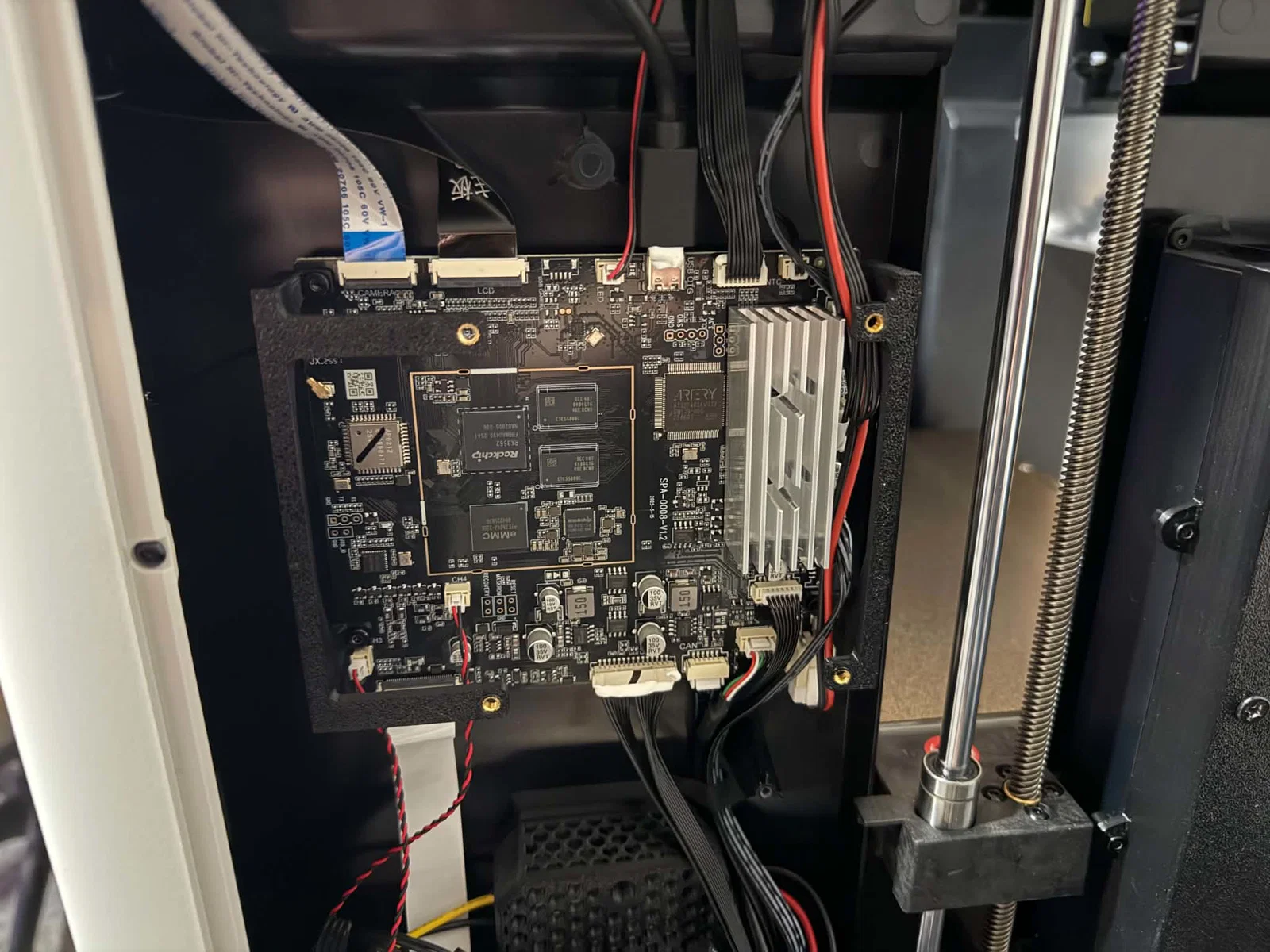

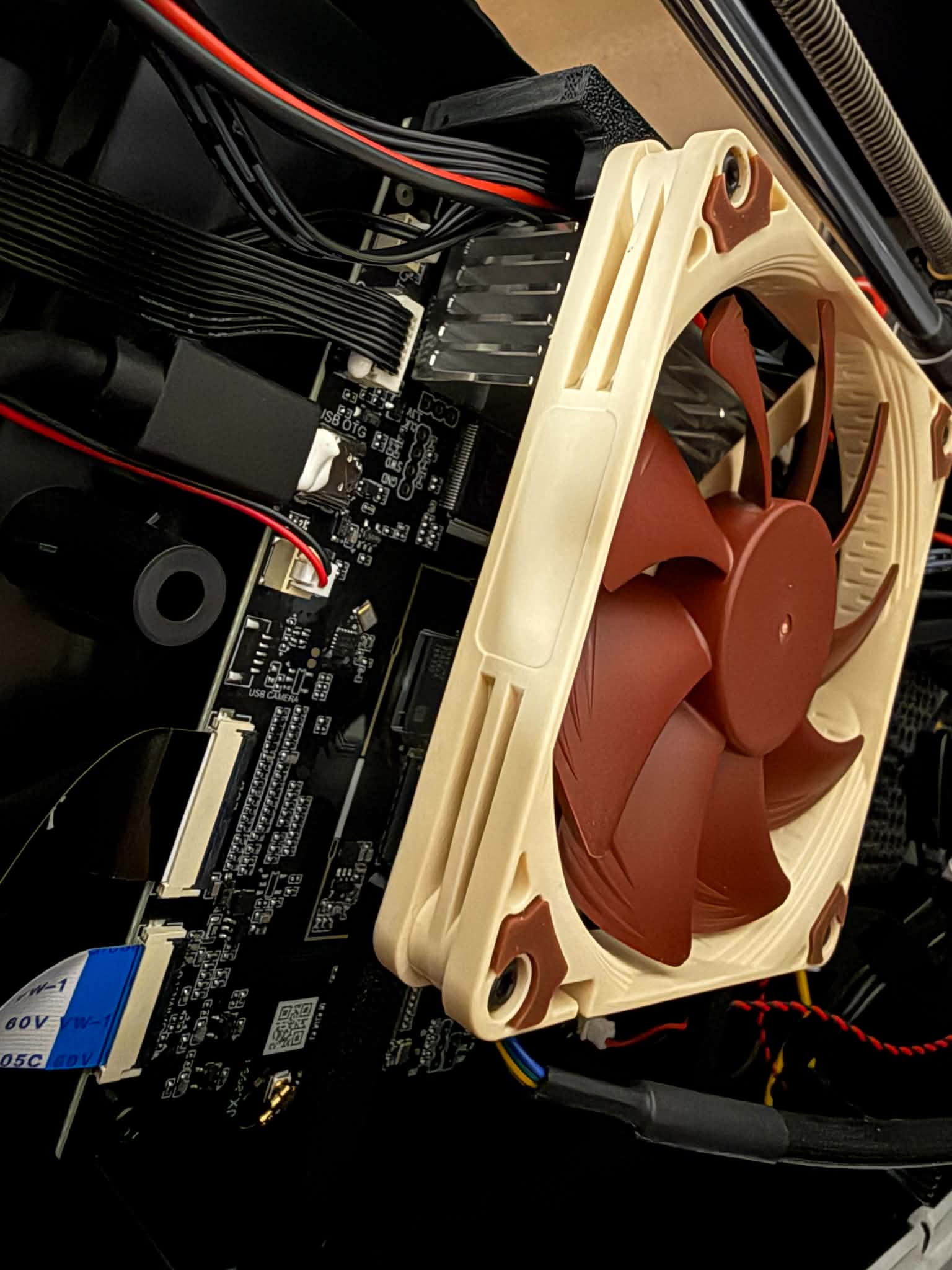

• Giá đỡ quạt cho Mainboard: Một thanh đỡ bằng PETG mỏng 39 mm × 3 mm, giúp gắn quạt Noctua NF‑A9x14 phía trên mainboard, thổi trực tiếp xuống heatsink, các driver động cơ bước và tụ điện. Khi in, bạn nên để nằm phẳng để các lớp in chạy dọc theo thanh đỡ, giúp tăng độ bền. Giữ nhiệt độ driver ở mức 45–65 °C với độ rung và tiếng ồn cực thấp. Giá đỡ sử dụng ốc cấy nhiệt M3 (loại ngắn 3 mm). Lỗ cấy được thiết kế cho kích thước 4.0 mm trên chất liệu PETG, và quạt được cố định bằng ốc vít M3 tiêu chuẩn (loại M3×12–16 mm sẽ vừa vặn tùy vào loại lưới bảo vệ bạn dùng).

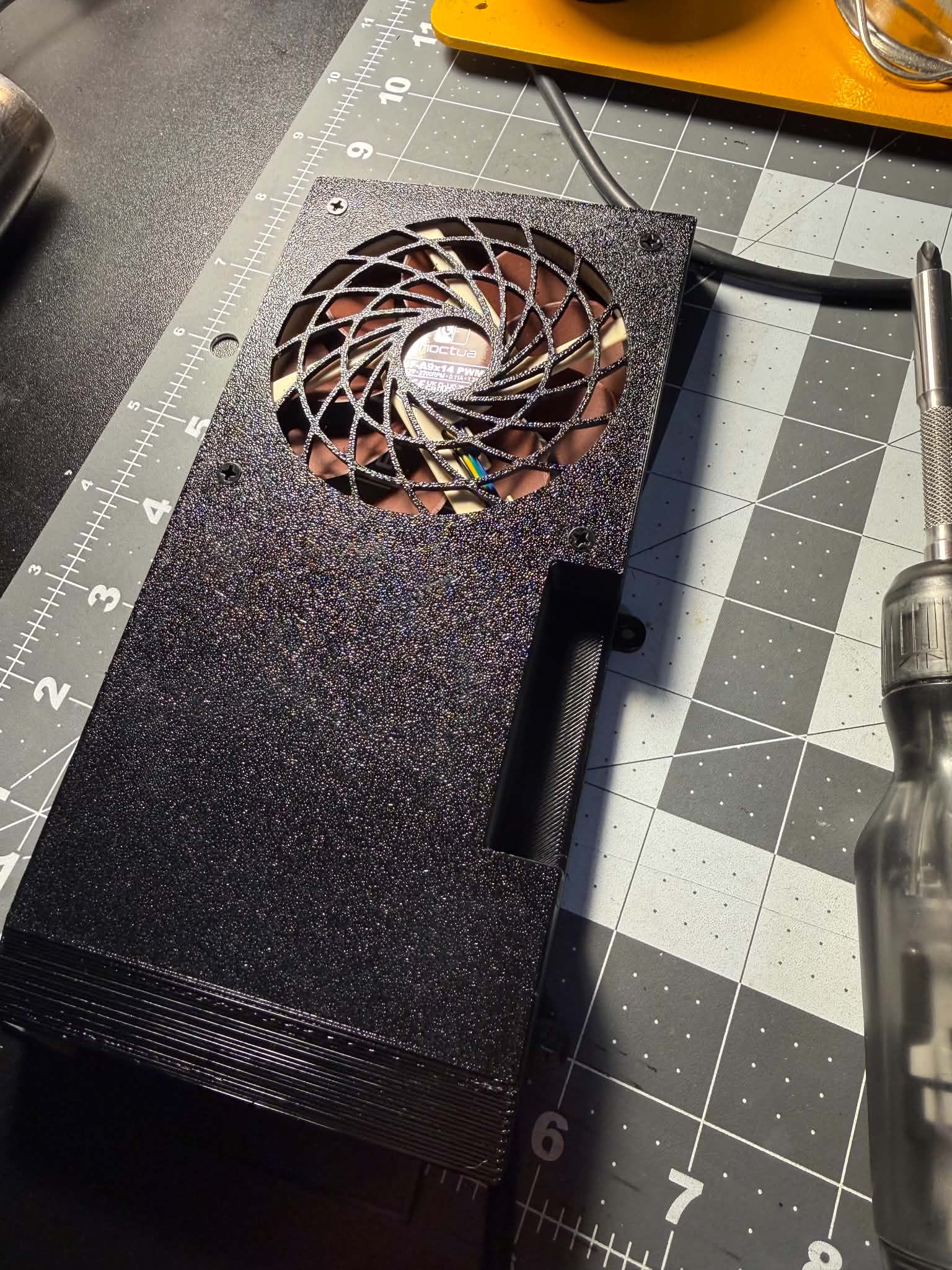

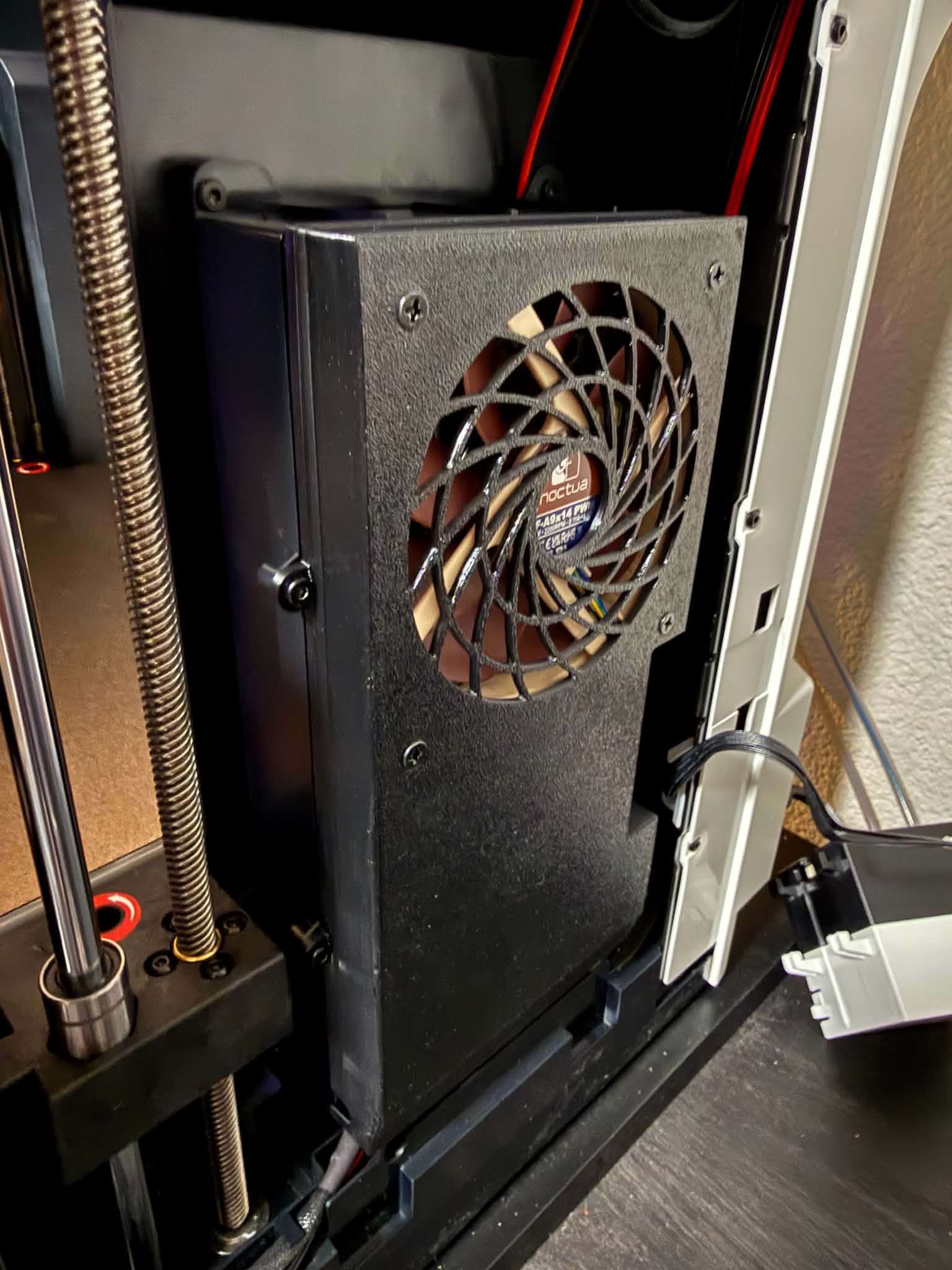

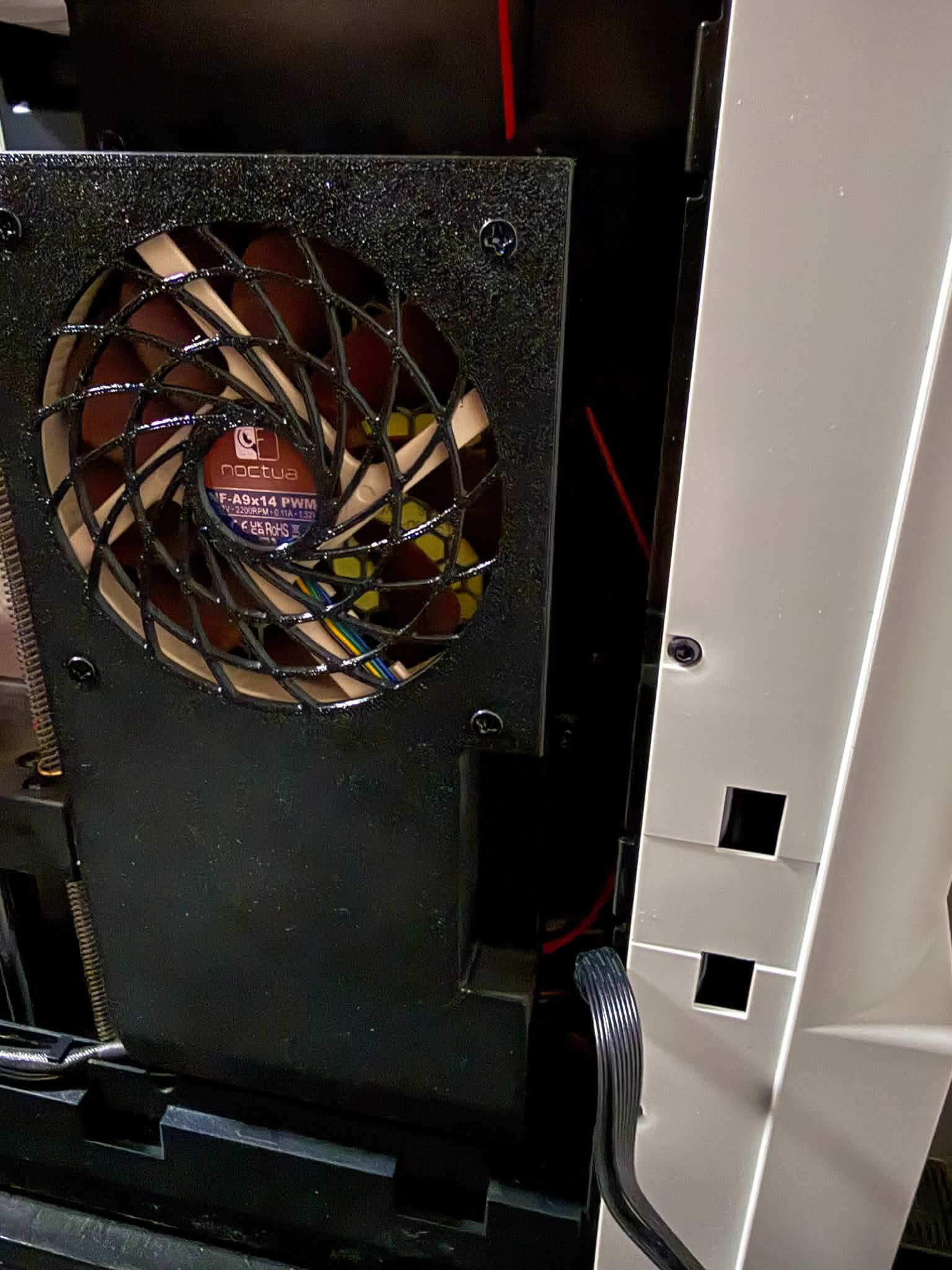

• Khung tản nhiệt cho PSU: Được thiết kế cho kiểu quạt PSU hút khí từ trong ra ngoài (giống nguyên bản). Thiết kế này khớp hoàn hảo như đồ zin, mình đã mất khá nhiều thời gian để canh chỉnh cho chuẩn xác, vì các mẫu khác thường dày hơn làm vỏ máy không đóng lại được. Mình cũng đã thêm các đường đi dây ở phía dưới để bạn dễ sắp xếp hơn.

Cả hai giá đỡ này được thiết kế dựa trên:

• Quạt Noctua NF‑A9x14 PWM (sử dụng ở chế độ 2 dây thông qua bộ chuyển áp buck 24V → 12V và cáp chia Noctua)

• Lưới bảo vệ quạt Noctua 92 mm hiệu suất cao

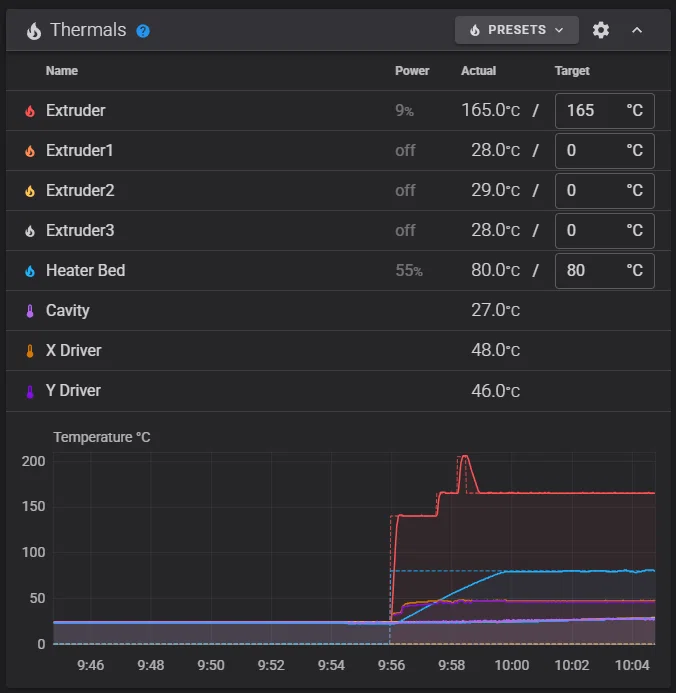

Thiết lập này giúp giữ nhiệt độ driver trên U1 ở mức 45–65 °C, thấp hơn nhiều so với ngưỡng quá nhiệt, đồng thời cực kỳ êm ái.

Thiết kế tập trung vào:

• Tối giản vật liệu

• Không cấn nắp hông của máy

• Kết cấu bền chắc, đơn giản

• Luồng gió thông thoáng

• Dễ dàng thao tác vặn vít

• Tùy chọn sử dụng ốc cấy nhiệt

Nếu bạn muốn nâng cấp hệ thống tản nhiệt bền bỉ, yên tĩnh mà không cần các loại ống dẫn hay chụp quạt cồng kềnh, thì đây là giải pháp rất tuyệt vời.
