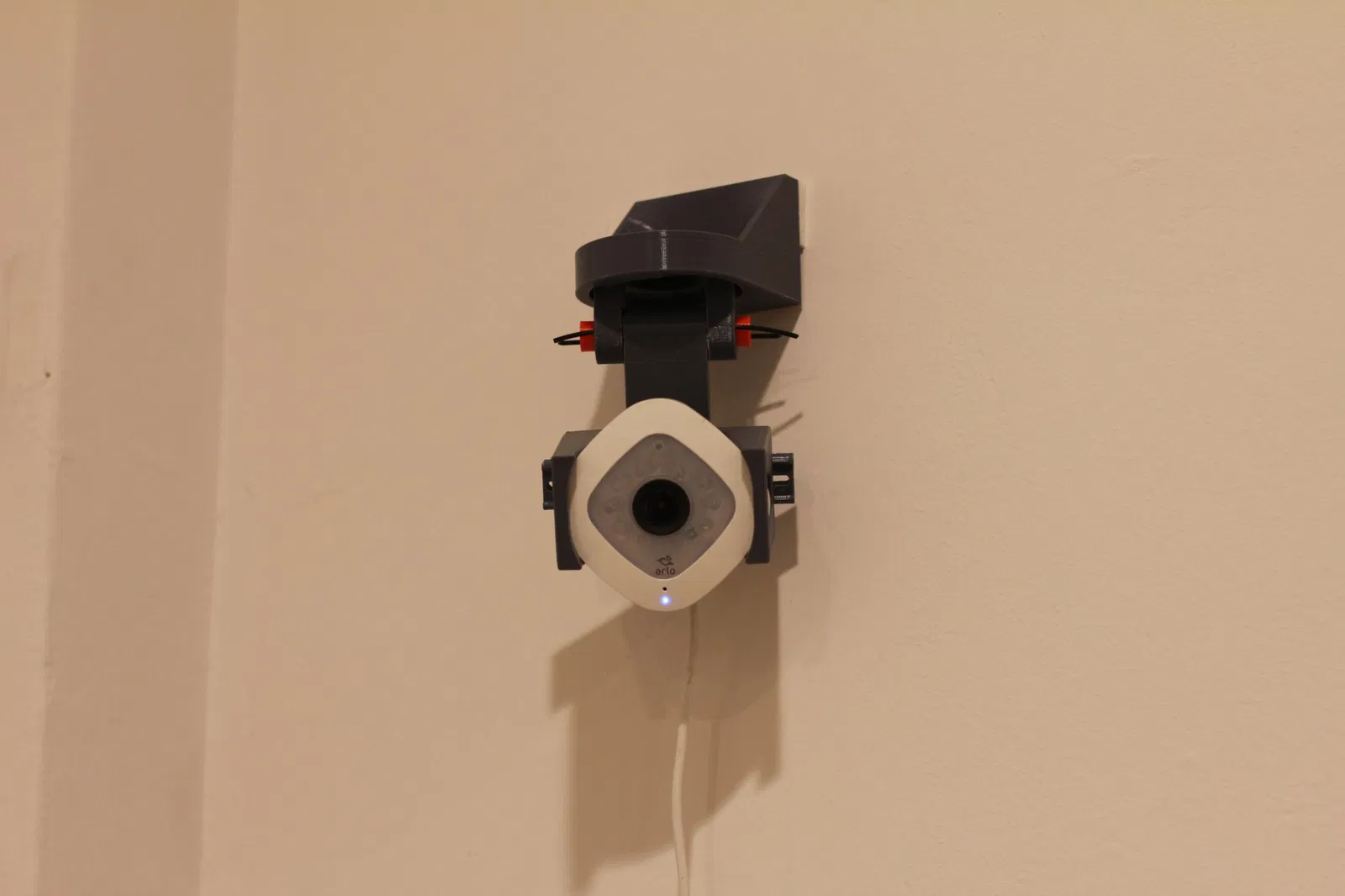

Giá đỡ camera an ninh ArloQ in 3D treo tường

Một giải pháp giá treo tường chủ yếu được in 3D cho camera an ninh ArloQ. Gần đây tôi đã mua một số chèn nhiệt và muốn thử chúng, vì vậy giá treo tường này cần một số phần cứng. Một tệp bước được bao gồm để bạn có thể điều chỉnh kích thước đai ốc lục giác. Để tham khảo, các đai ốc lục giác mà tôi có có kích thước 5.4mm (đường kính ngoài) và 2.3mm chiều sâu.

Phần cứng cần thiết:

• M3 X 16 BHCS (2)
• M3 X 20 BHCS (2)
• M3 X D5 X L4 Heat Set Insert (2)
• M3 Hex Nuts (2)
• Command Strips (2 cặp)
• 80mm của 1.75 filament (2)

Các tham số in được khuyến nghị:

• Chiều cao lớp 0.2mm
• 3 viền
• 20% độ đặc

Hướng dẫn in:

• Cánh tay kẹp (2)
• Cánh tay nâng (1)
• Thanh trượt (1)
• Nắp có ren (1)

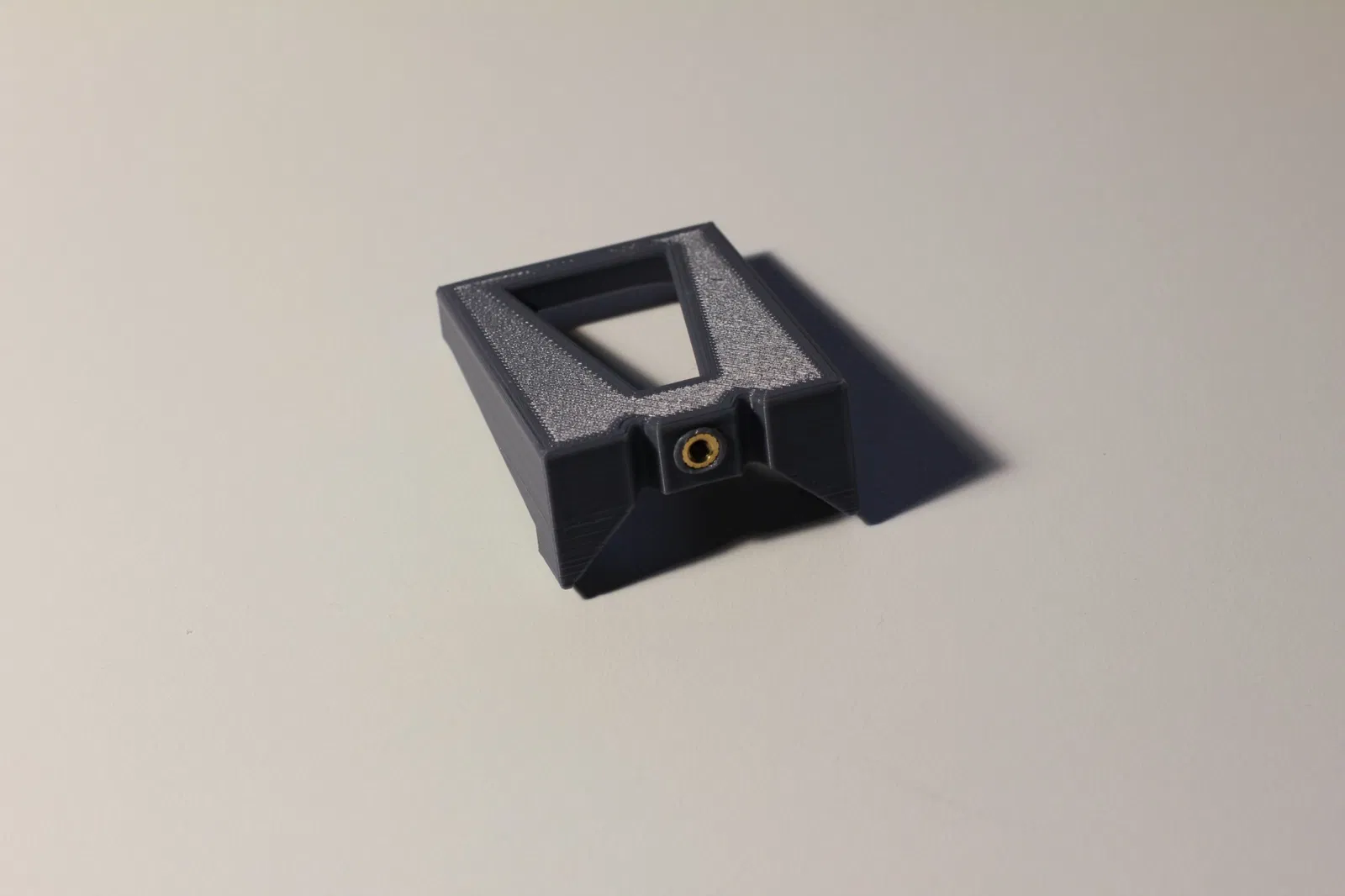

• Giá treo tường (1)
• Khớp xoay (1)

HOẶC

• Tấm hoàn chỉnh (1)

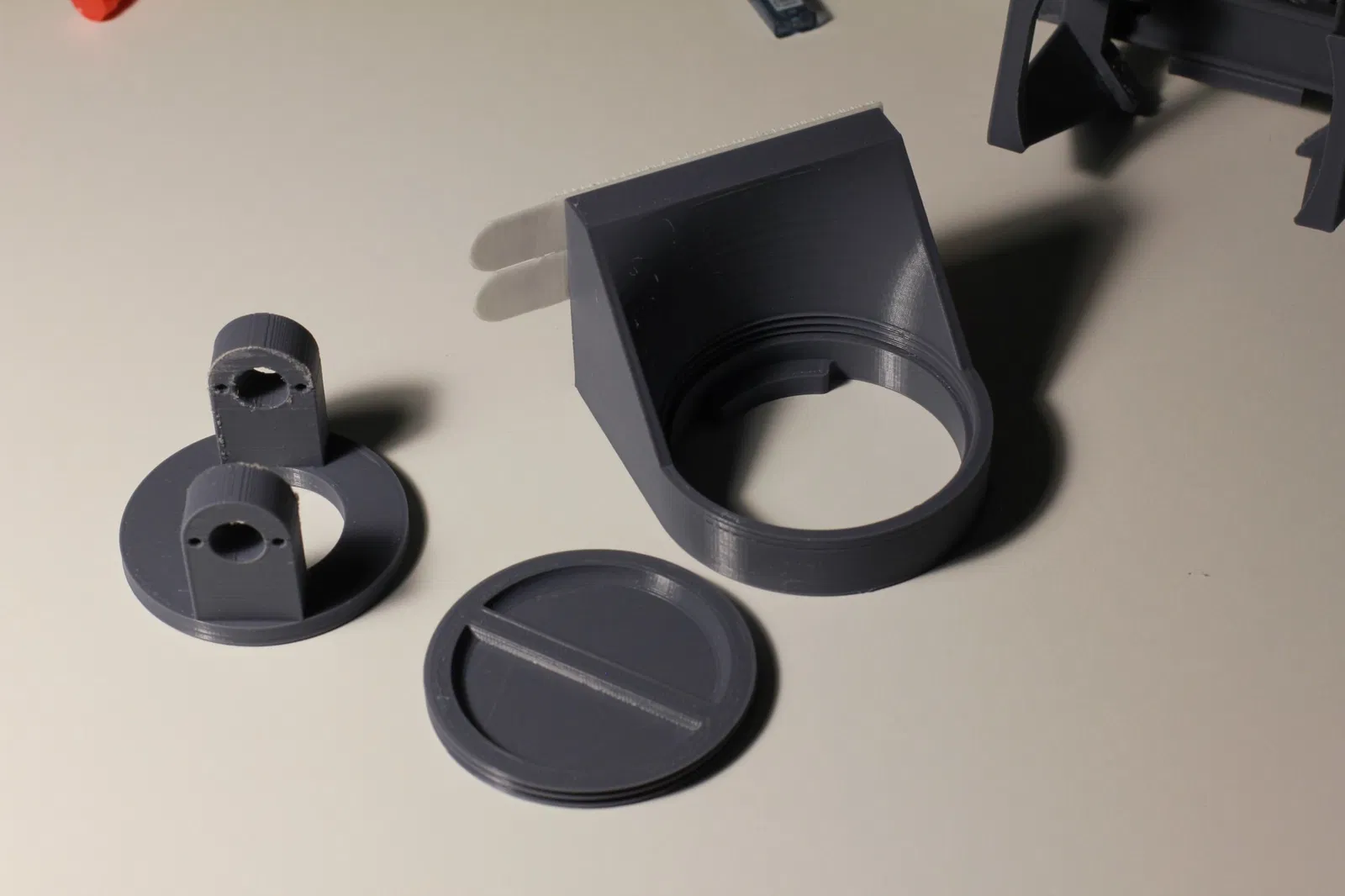

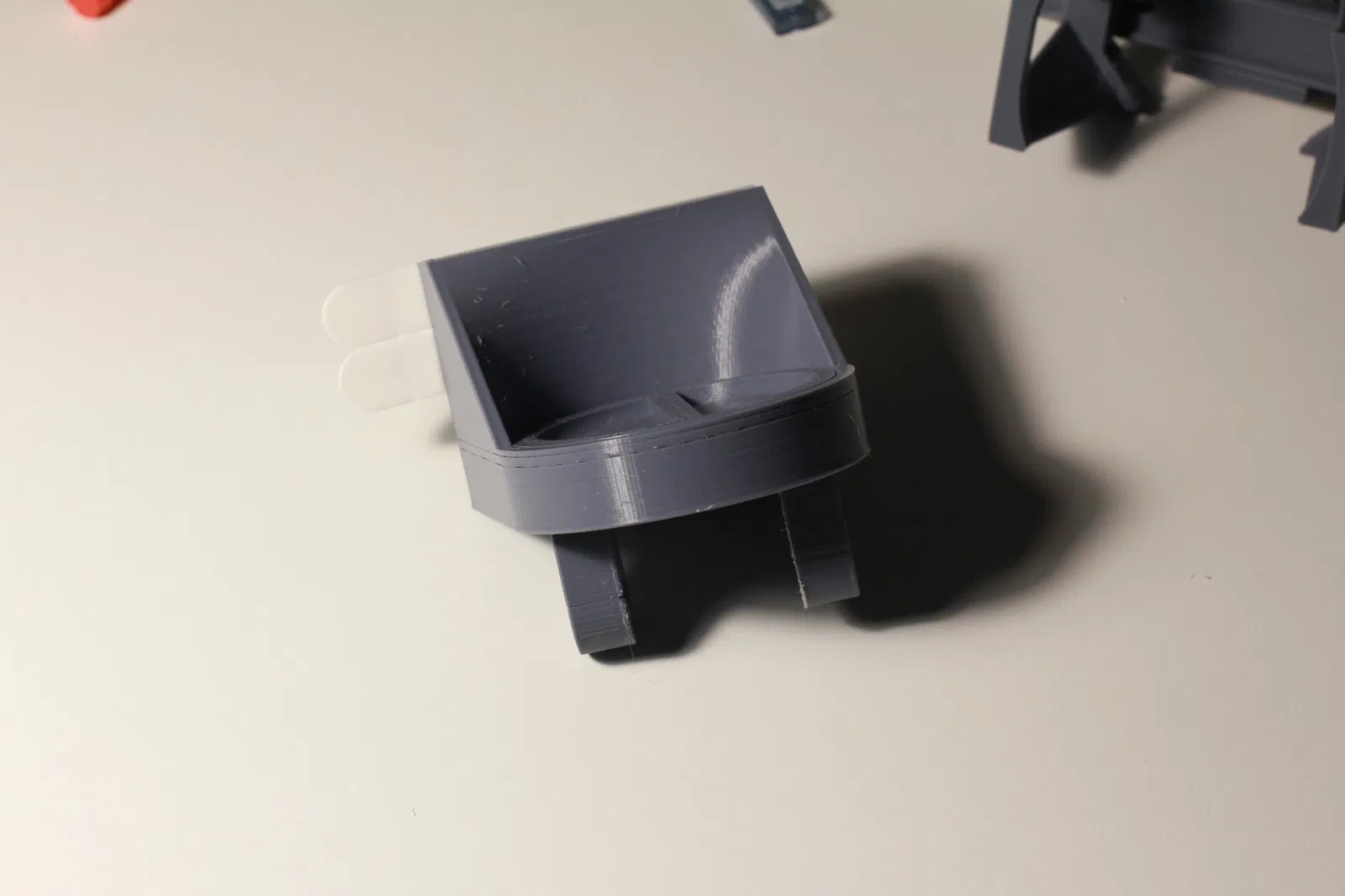

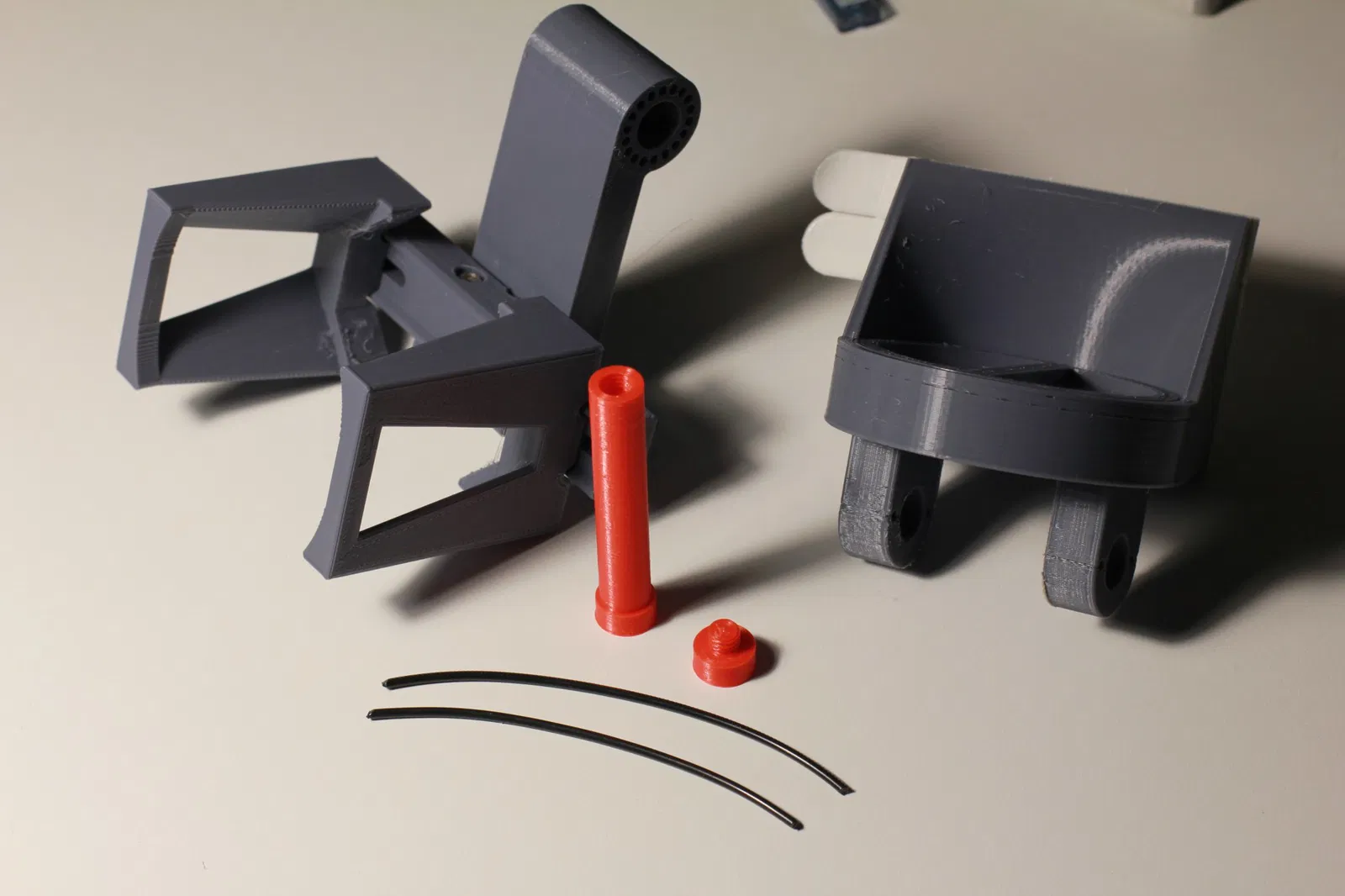

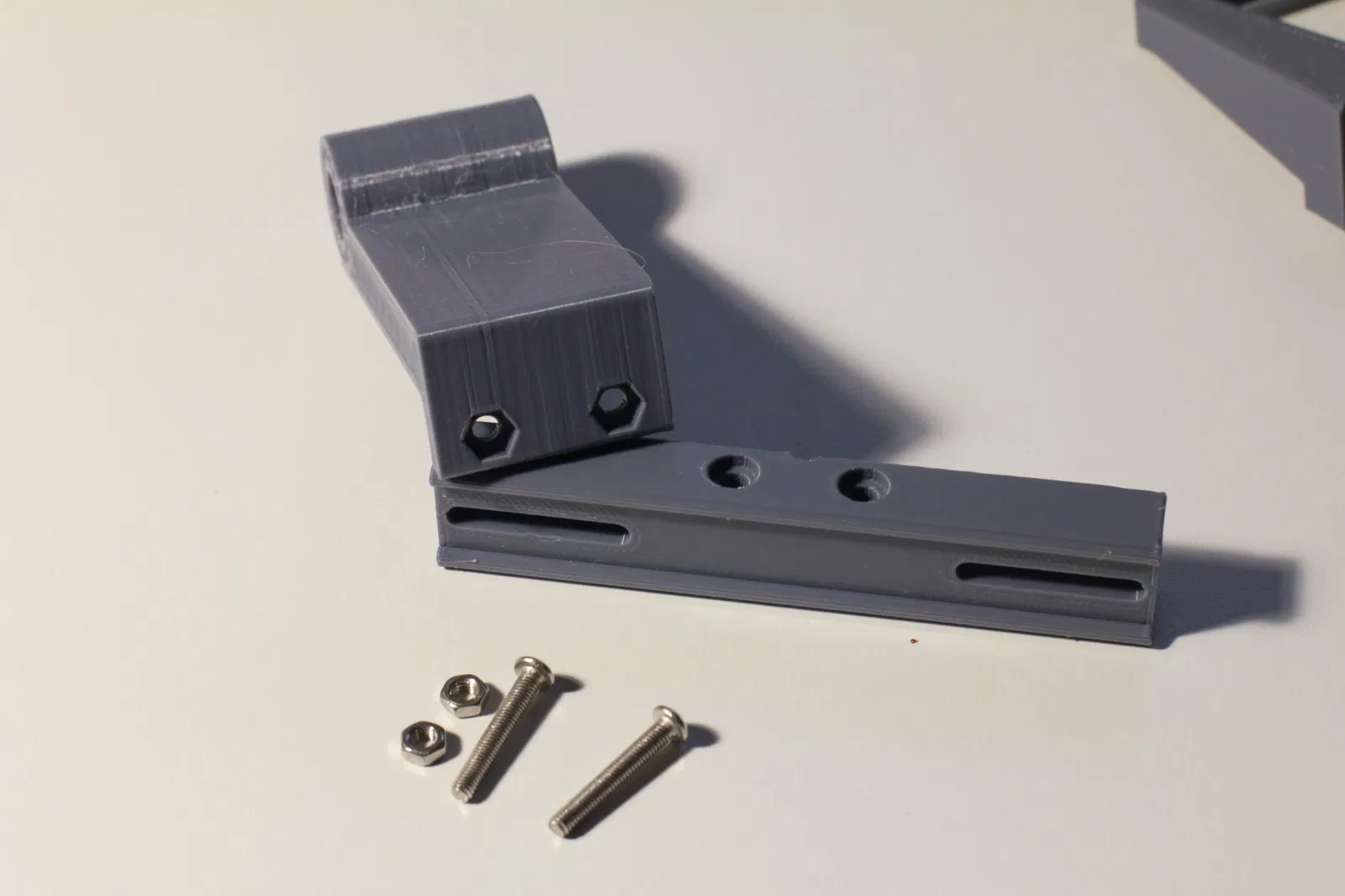

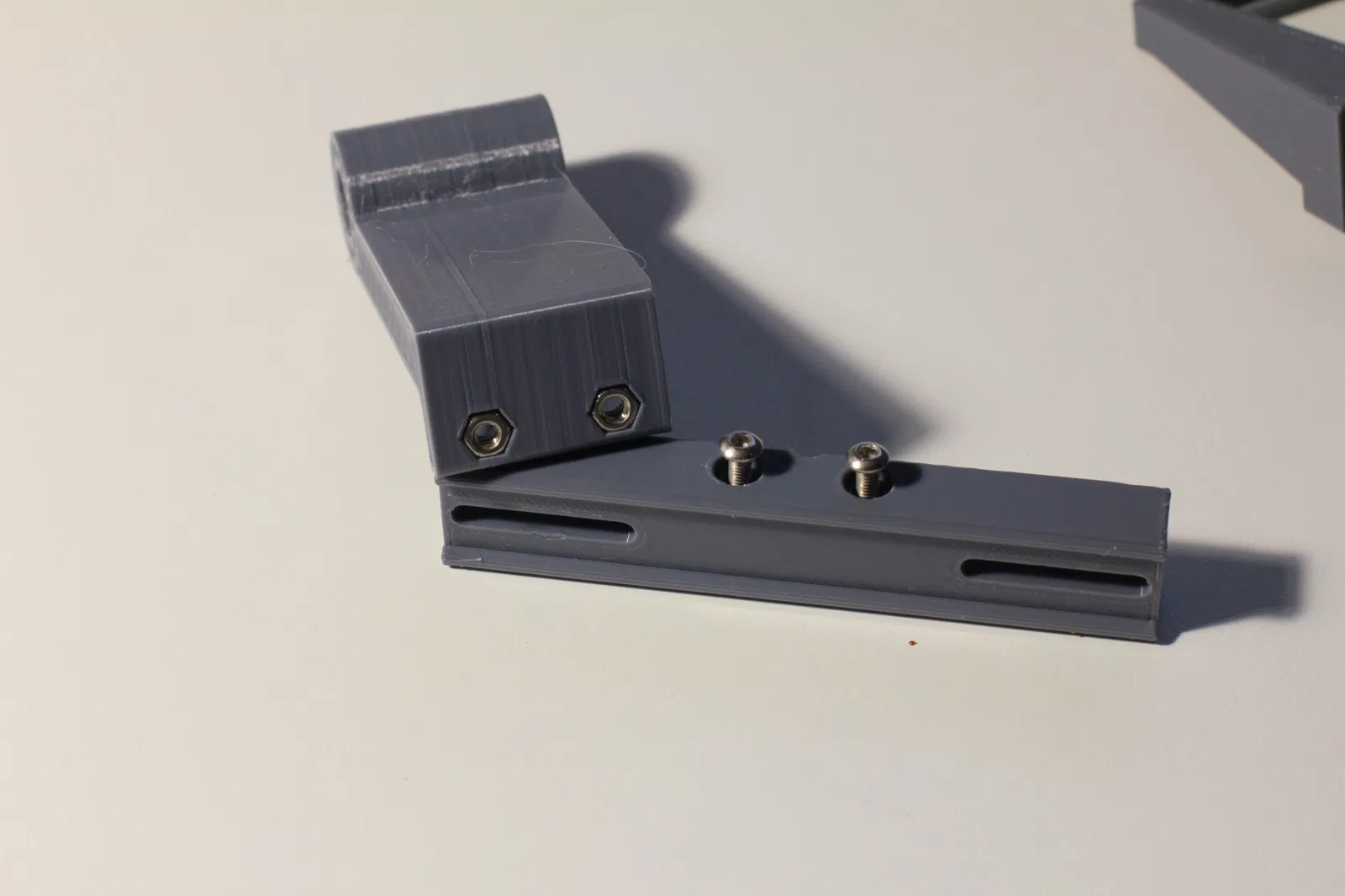

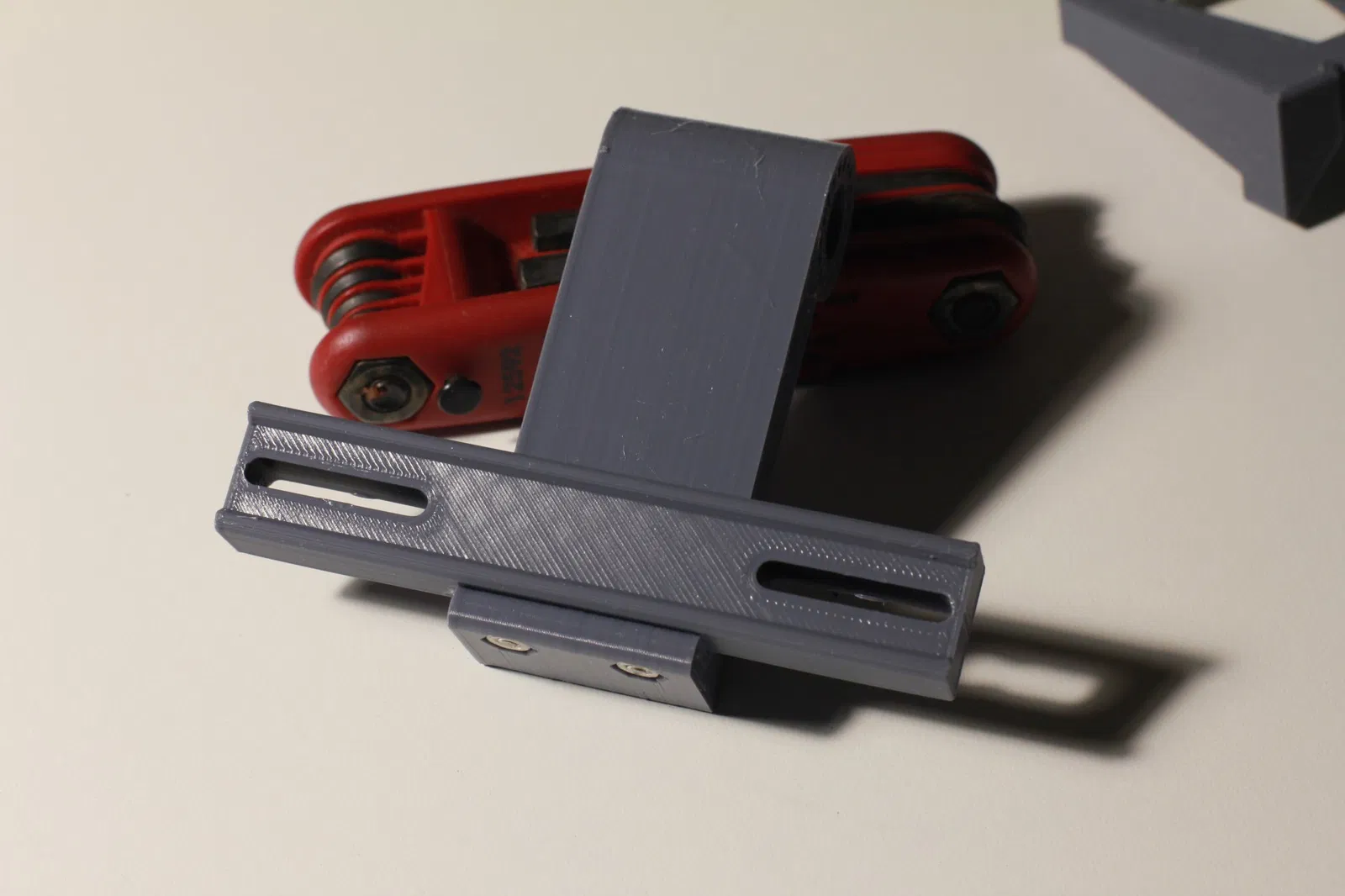

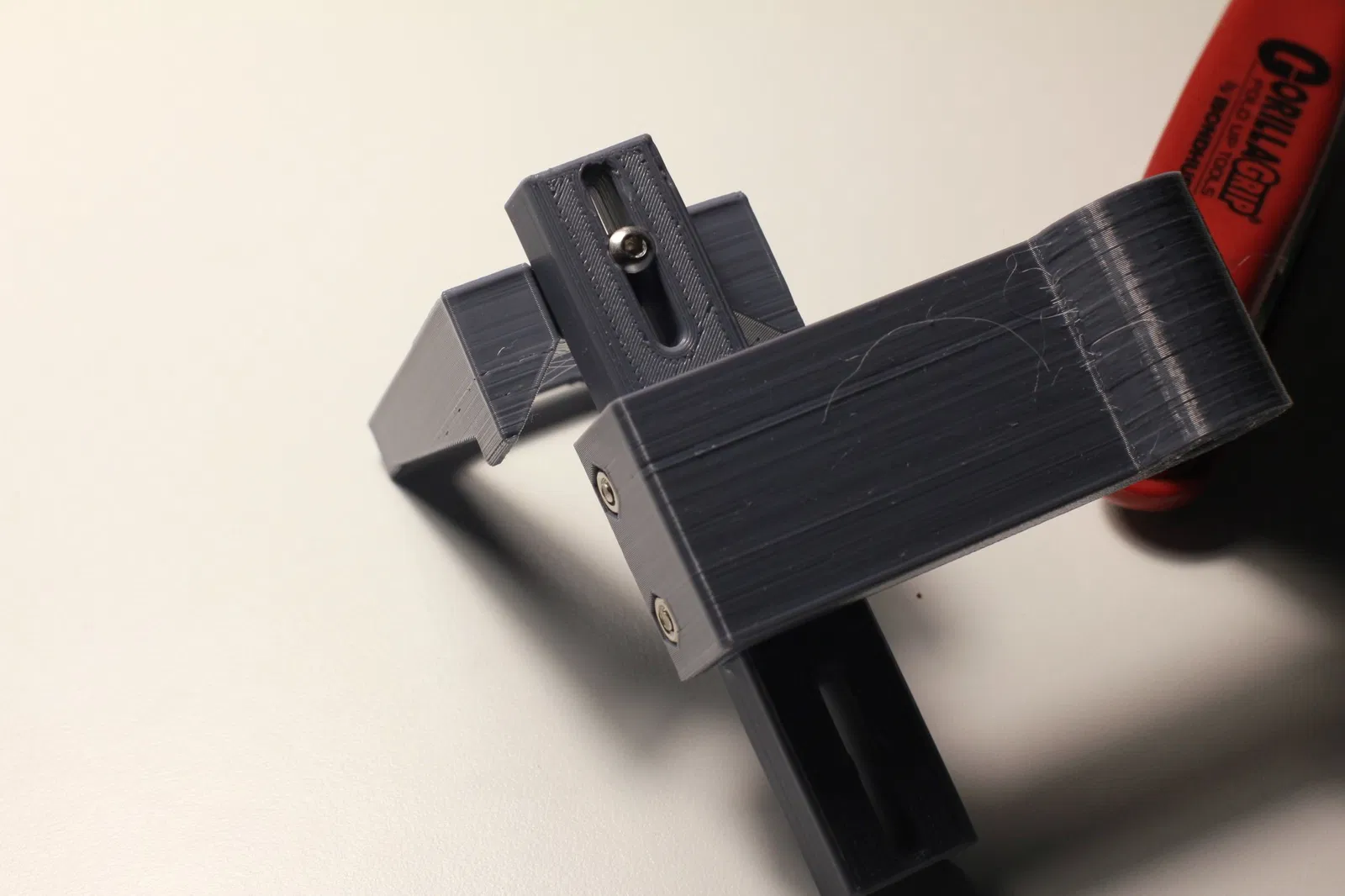

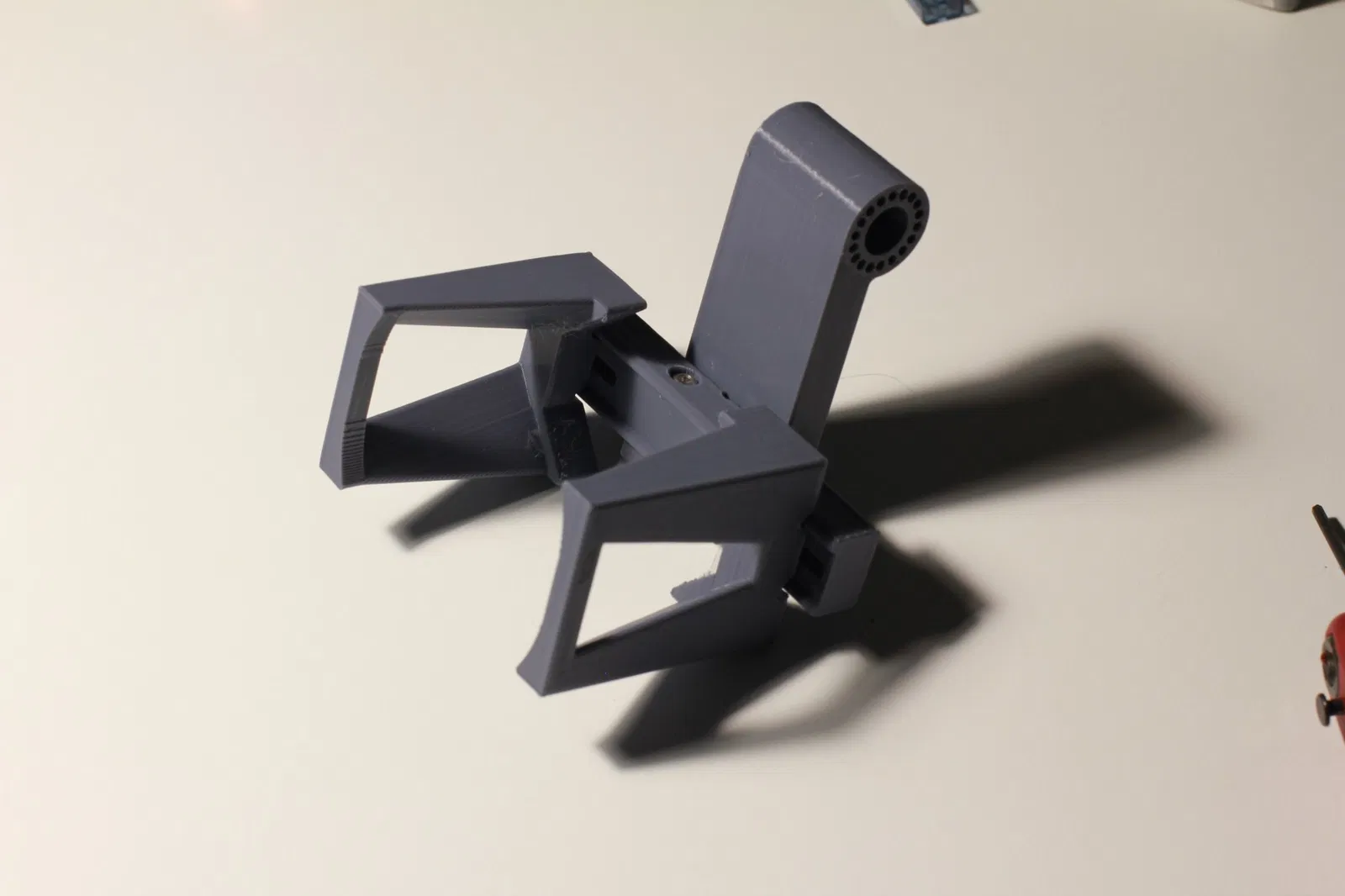

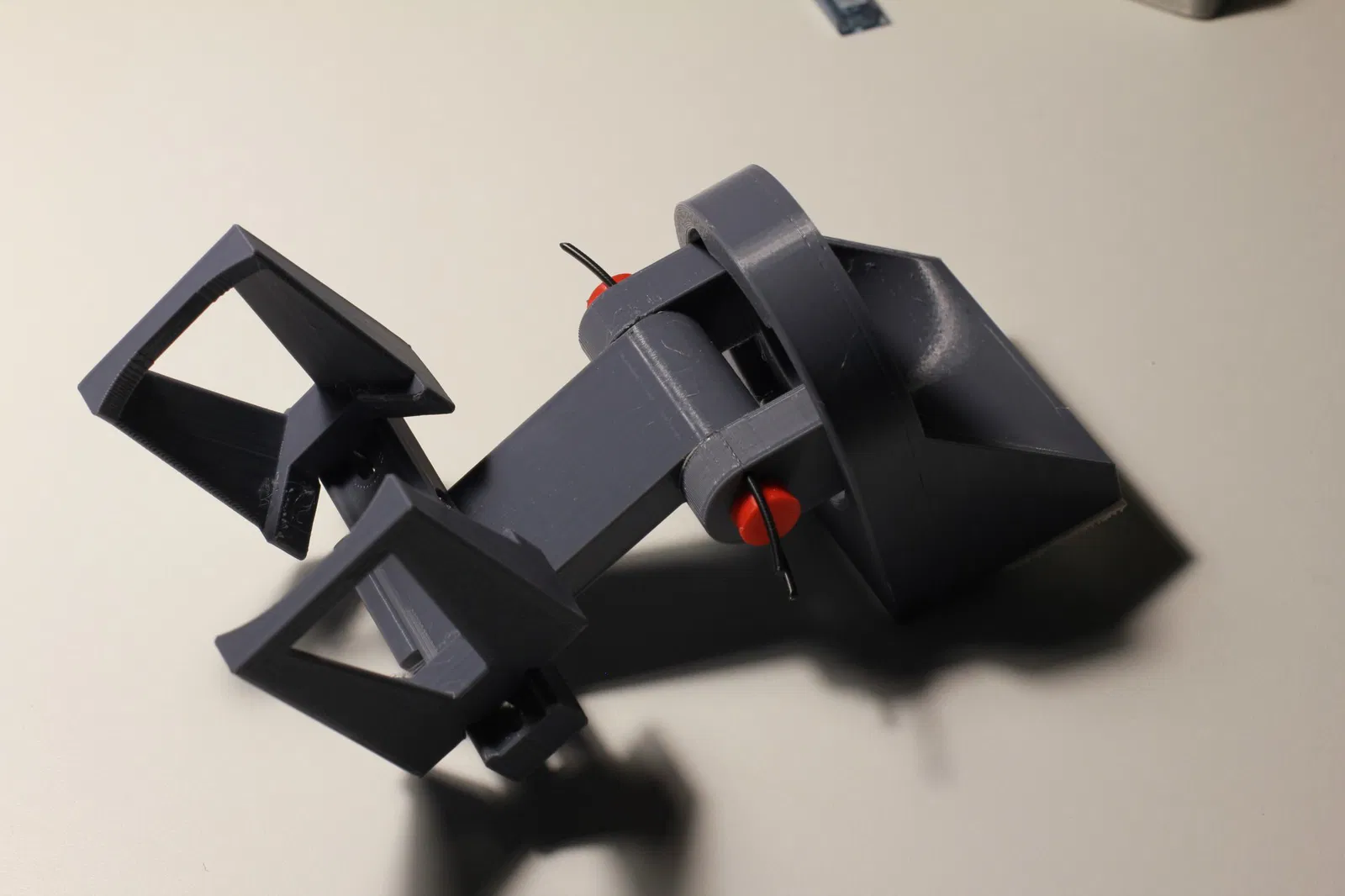

*Tham khảo hình ảnh ở trên để biết hướng dẫn lắp ráp.

Thiết kế trong Fusion 360, in trên máy Creality Ender 3 Neo.

Chúc bạn in ấn vui vẻ và cảm ơn bạn đã tải mô hình của tôi!
