Vỏ đèn soi biển số cho rơ-moóc chở ngựa

v1.4: bản phát hành đầu tiên

v1.5: thêm khoảng hở ở đáy cho vòng đệm (grommets) mà trước đó mình chưa tính đến

Vỏ đèn soi biển số trên rơ-moóc chở ngựa của mình bị ngựa đá làm hỏng, nhưng phần đèn LED bên trong vẫn còn tốt. Thế là mình đã thiết kế một cái vỏ mới để giữ đèn thay vì phải tốn tiền mua cái mới. Mình in bằng đầu phun 0.4, với chiều cao lớp in tiêu chuẩn và độ đặc 15% (gyroid infill). Mình dùng nhựa ASA CF08 vì nó chịu va đập, thời tiết và tia UV tốt hơn so với các loại vật liệu như ABS. Tuy nhiên, nếu bạn chỉ cần sửa tạm thời thì dùng ABS, PETG hoặc PCTG vẫn ổn.

Dưới đây là các phiên bản mình lưu trên OnShape:

Trailer License Plate LED

Trailer License Plate LED Looser Tolerances

Để tháo đèn từ vỏ cũ của hãng Tecniq, có hai cái ngàm giữ các "ngón" của module LED, mình đã đánh dấu bằng mũi tên màu đỏ. Bạn chỉ cần dùng kìm nâng phía dưới theo hướng mũi tên màu xanh và đẩy module LED ra là có thể tháo nó khỏi vỏ cũ.

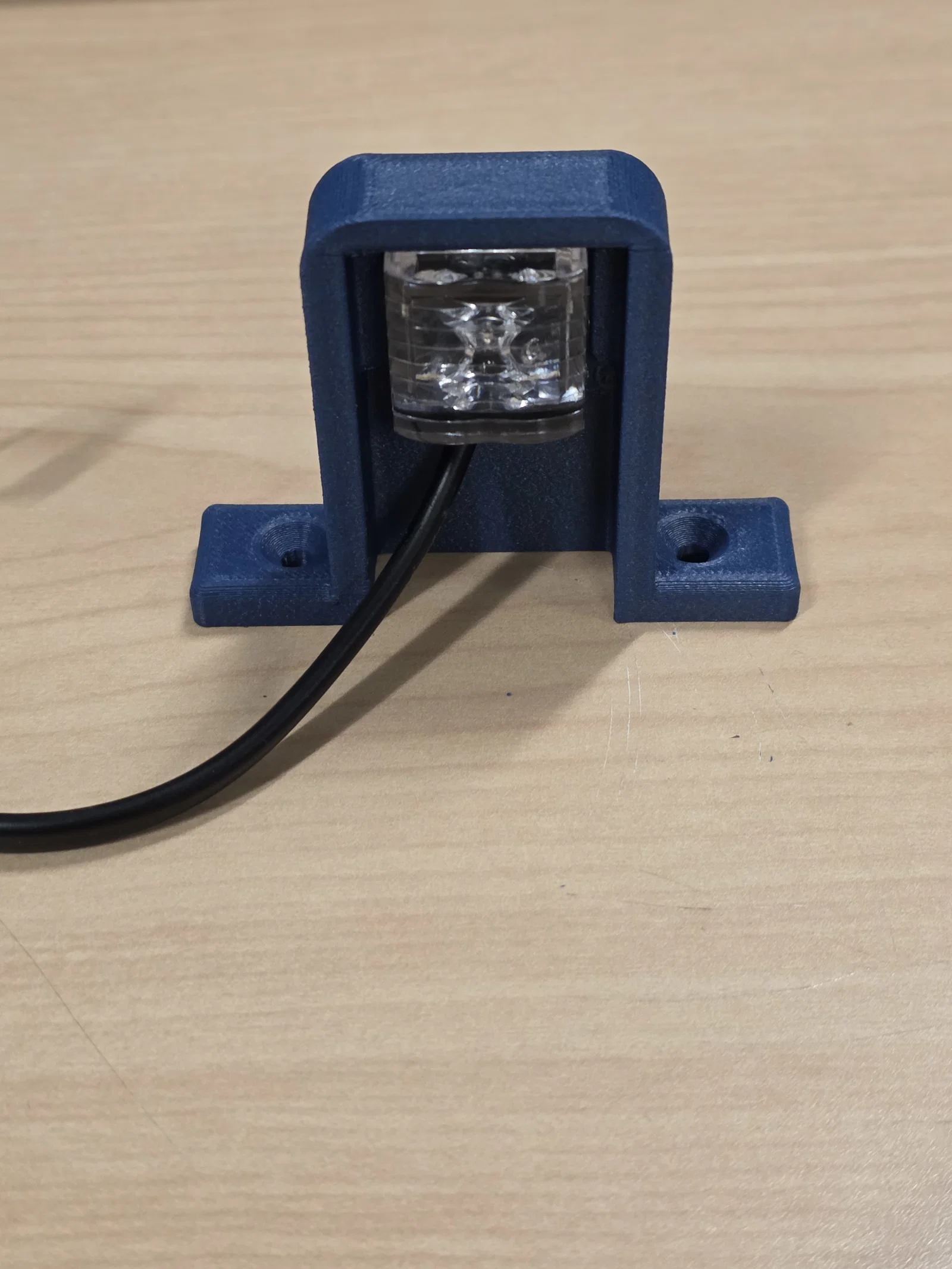

Để lắp module LED vào vỏ mới, bạn cho các ngón của module LED trượt vào dưới các khớp giữ bên trái và phải, sau đó phần đáy của module LED sẽ trượt qua các gờ bên trong và được giữ chặt bởi các mấu nhỏ ở cuối gờ. Tổng thể thì nó khá khít, mình muốn các khoảng hở ở mức tối thiểu để tránh bị rung lắc khi xe chạy. Bạn có thể chọn phiên bản có dung sai rộng hơn nếu muốn dễ lắp ráp hơn, nhưng mình vẫn thích cảm giác khít chặt như bản gốc này hơn.
