Giá đỡ bên trong XIAO ESP32 cho uConsole
Giá đỡ bên trong dành cho Seeed Studio XIAO ESP32S3 trên uConsole. Bộ này bao gồm giá đỡ cho ESP32, giá đỡ card WiFi và rãnh đi dây. Lưu ý dùng băng keo cách điện và kiểm tra khả năng tương thích với ổ NVMe 2280.
Mô tả

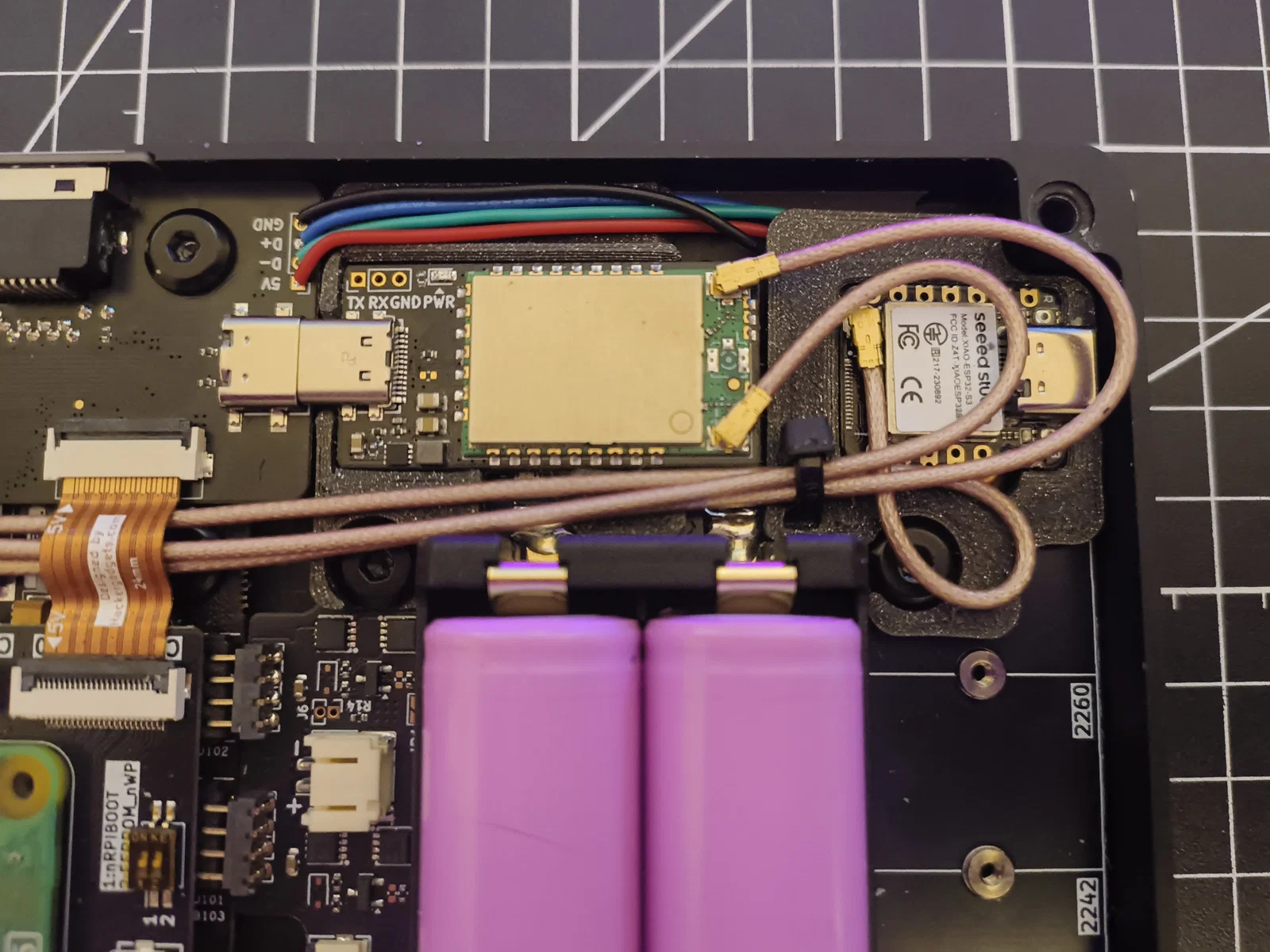

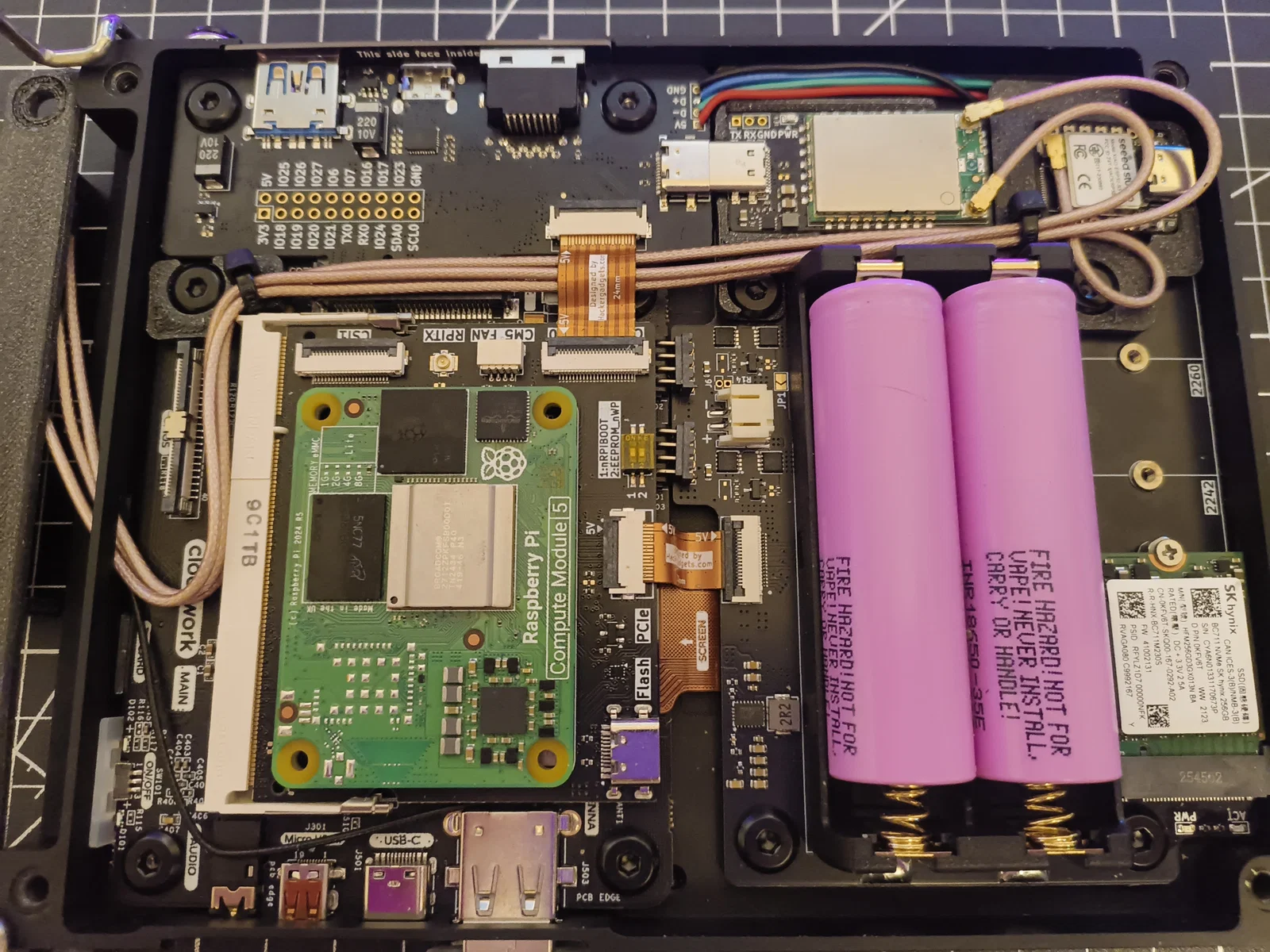

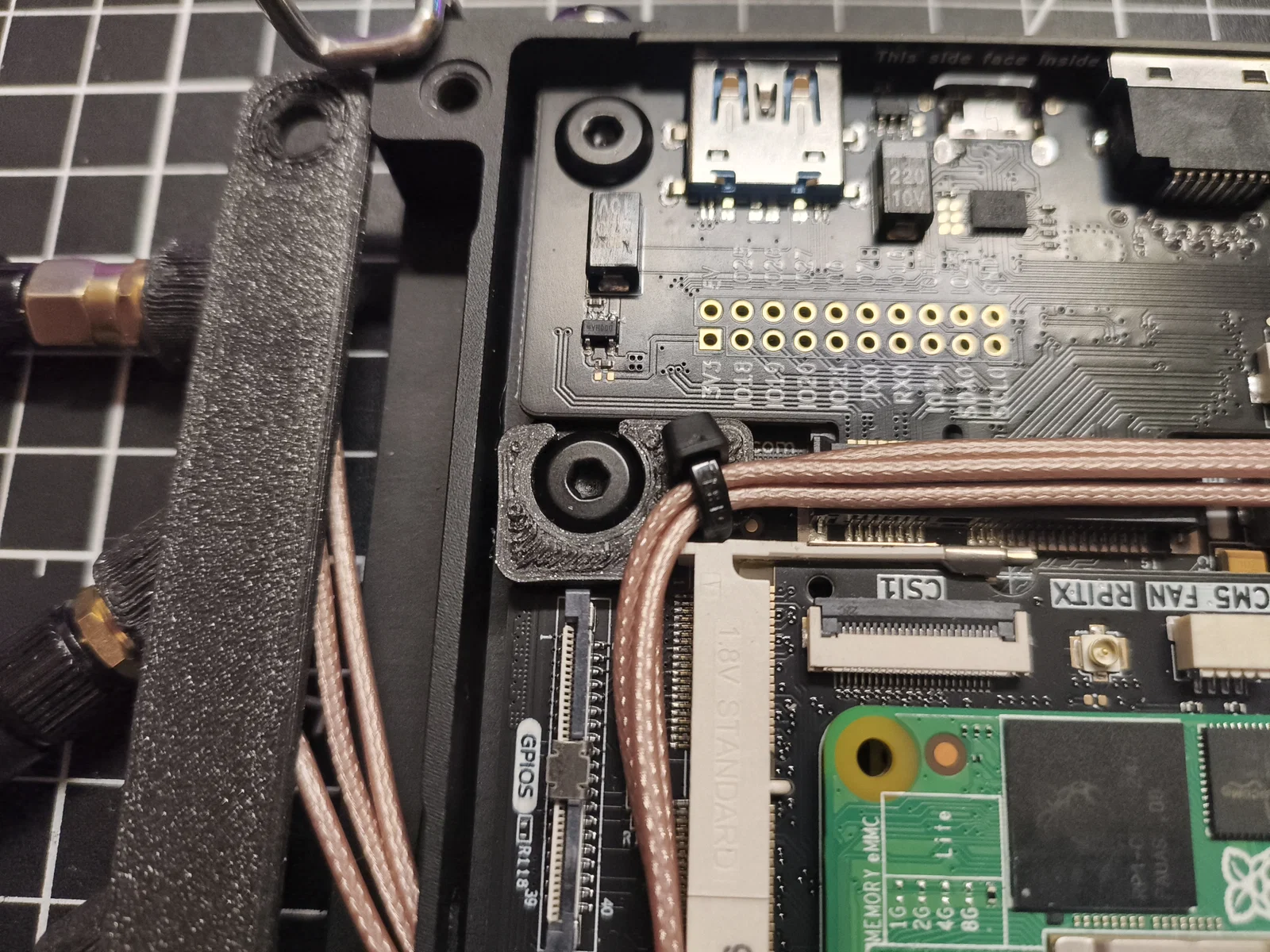

Đây là giá đỡ bên trong cho Seeed Studio XIAO ESP32S3 (hoặc các loại tương tự) dành cho uConsole. Tốt nhất là dùng kèm với bảng mở rộng HackerGadgets hoặc bảng AIO có sẵn các chân cắm phụ cho USB. Bộ này bao gồm một giá đỡ cho ESP32, một giá đỡ cho card WiFi USB-C HackerGadgets AC1200 có rãnh đi dây, và một giá đỡ phía trên để dùng dây rút cố định cáp ăng-ten.
Thông số in: Sử dụng các thiết lập mặc định của bạn là được. Cần hỗ trợ (support) cho phần rãnh đi dây trên giá đỡ ESP32.

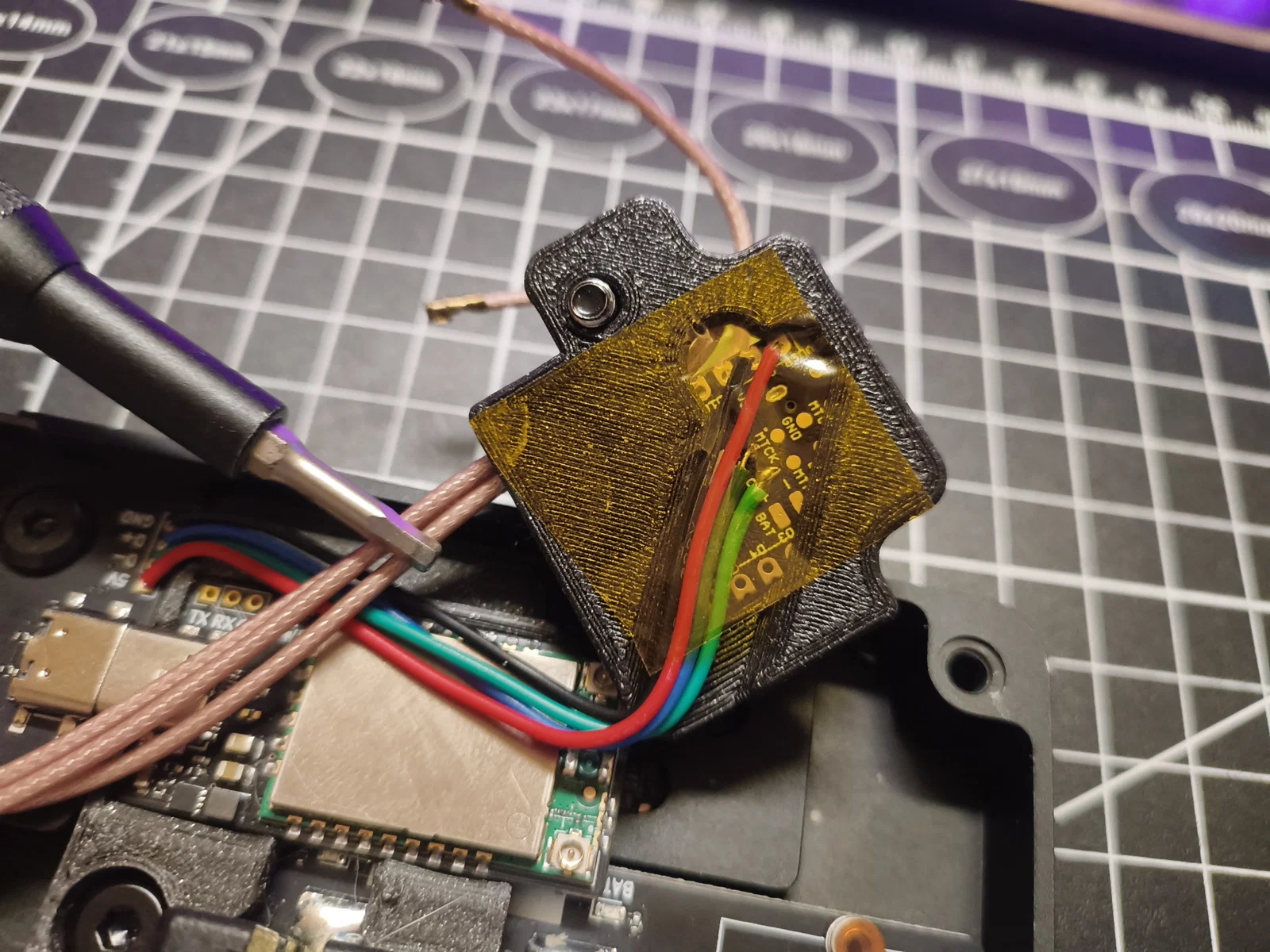

Mình khuyên bạn nên dán một lớp băng keo Kapton hoặc loại tương tự ở mặt dưới của ESP32 (như trong hình) để đảm bảo không bị đoản mạch vào vỏ của uConsole.
Lưu ý: Phụ kiện này SẼ cản trở ổ cứng nếu bạn đang dùng bản nâng cấp NVMe của HackerGadgets với ổ NVMe 2280 kích thước đầy đủ.
