Bảng Mẫu Texture Bump Mesh (Bump Mesh Sampler Plate)

Mình thực sự ấn tượng với công cụ web tạo bề mặt texture BumpMesh được phát triển bởi CNC Kitchen. Đây là một công cụ cực kỳ mạnh mẽ để thêm các bề mặt tuyệt đẹp vào mô hình của bạn với tận 24 lựa chọn khác nhau, và tất cả đều có thể tùy chỉnh dễ dàng cho từng dự án. Mọi người hãy thử xem qua nhé!

Mình muốn có một cách để xem và cảm nhận thực tế tất cả các loại texture này trên cùng một mô hình. Vì vậy, mình đã tạo ra bộ sampler plate này để kiểm tra và làm tài liệu tham khảo nhanh mỗi khi cần chọn texture cho các mẫu in của mình.

Mỗi khối test có kích thước 20mm, được phủ texture lên cả 5 mặt lộ ra ngoài và sử dụng các thông số scale/offset mặc định từ chương trình BumpMesh. Mình đã tải lên hai phiên bản của mẫu này:

V.1 có các góc vuông ở tấm đế, độ dày 10mm và mỗi khối test cao 10mm. Do bị cong vênh ở các góc khi in và mình muốn thấy rõ hơn phần texture ở các cạnh bên của khối, nên mình đã làm bản V.2.

V.2 bo tròn các góc và giảm độ dày tấm đế xuống còn 5mm để hạn chế khả năng cong vênh. Ngoài ra, mình tăng chiều cao của mỗi khối lên 15mm để bạn có thể nhìn rõ hơn texture ở cạnh bên.

Kích thước tổng thể của mô hình là 190mm x 130mm x 20mm và tốn khoảng 125g nhựa in.

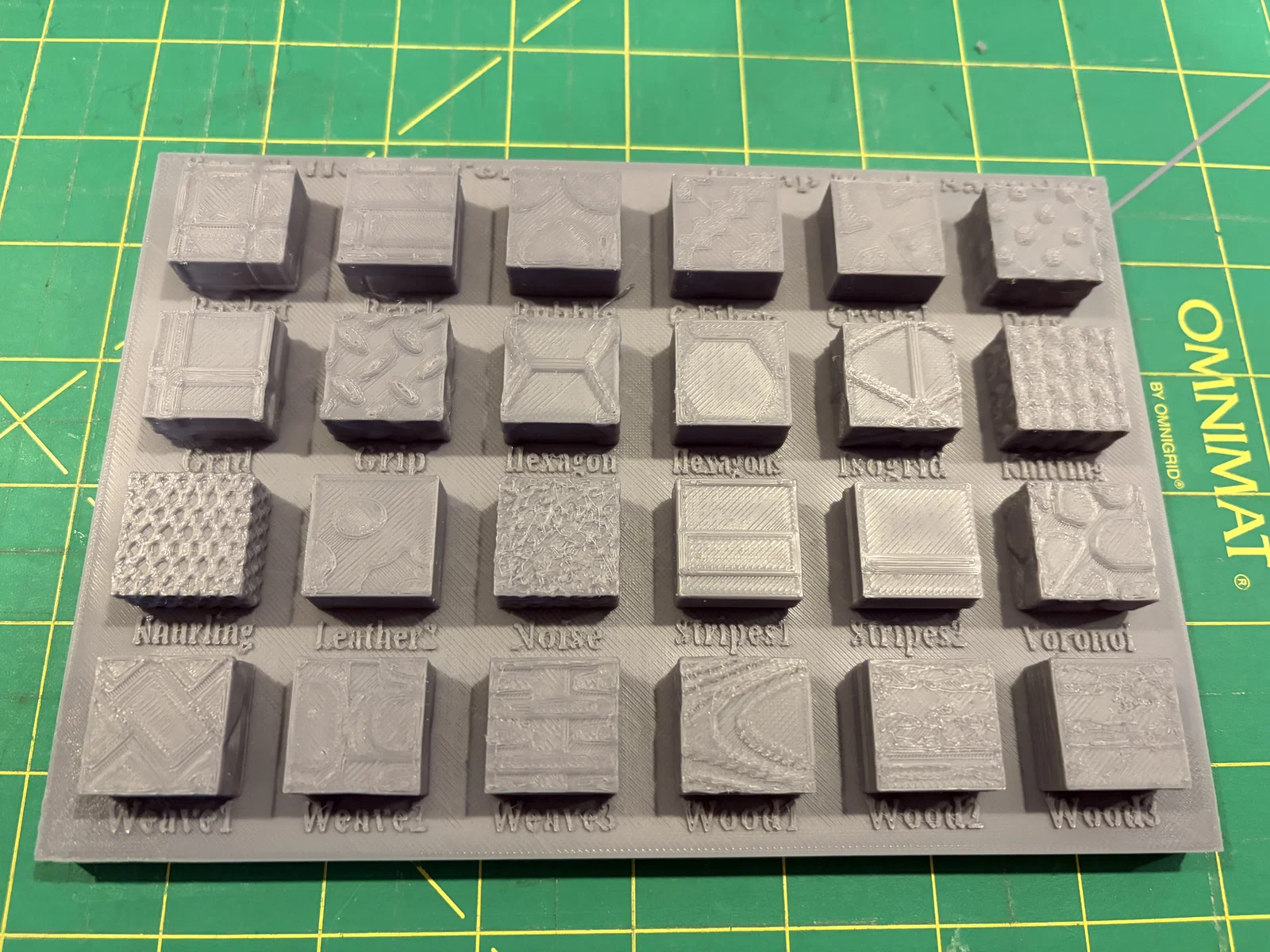

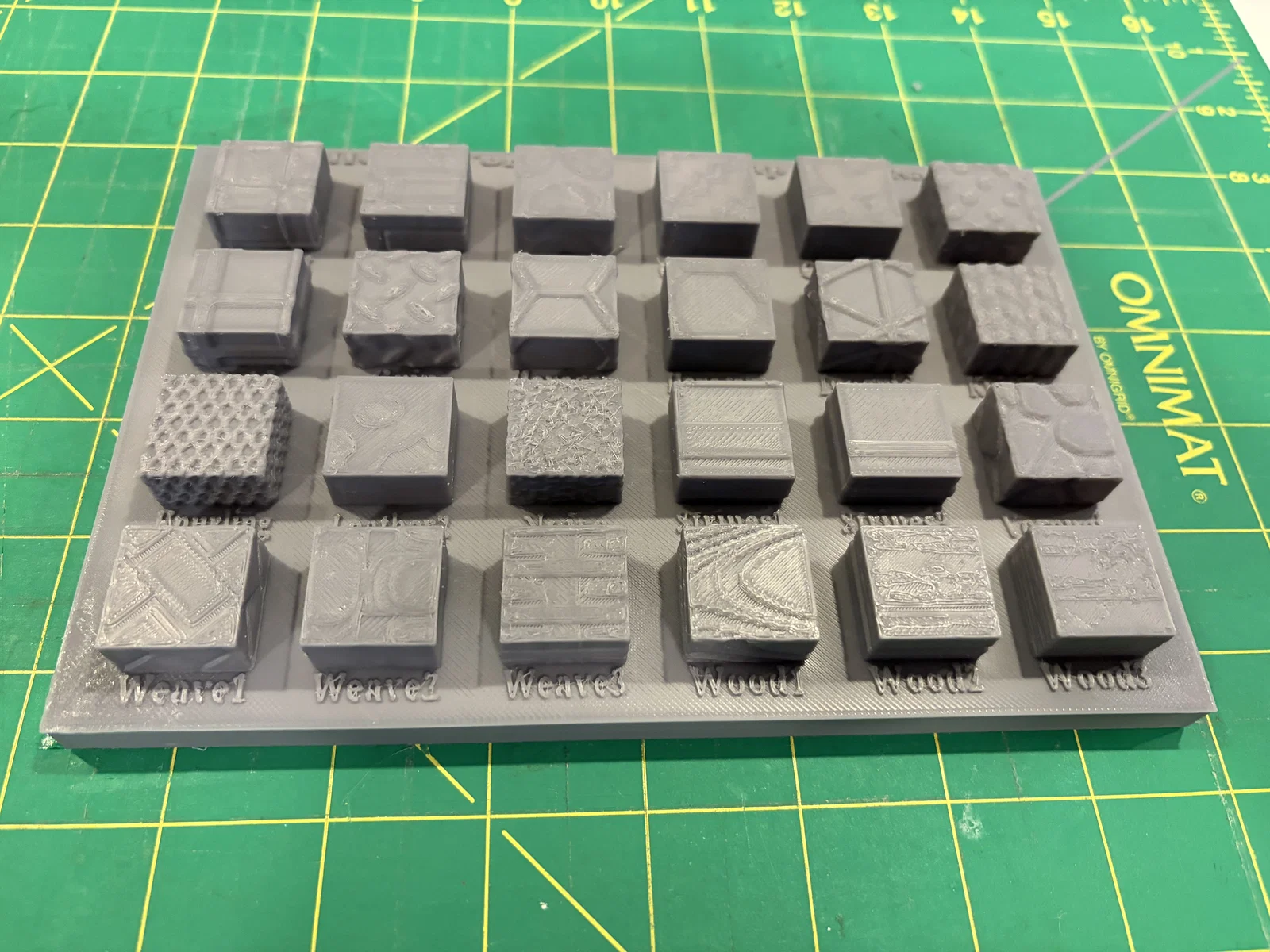

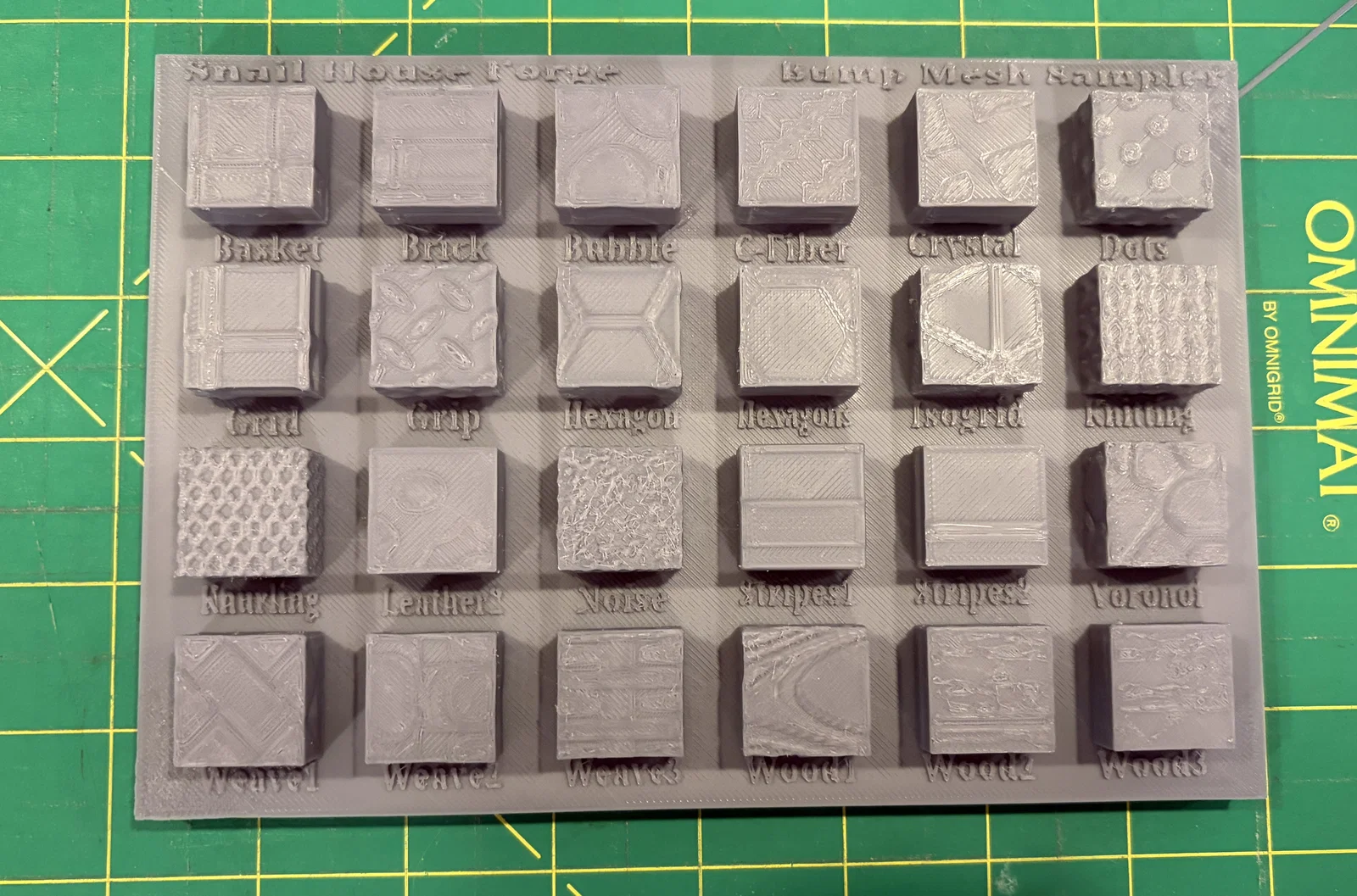

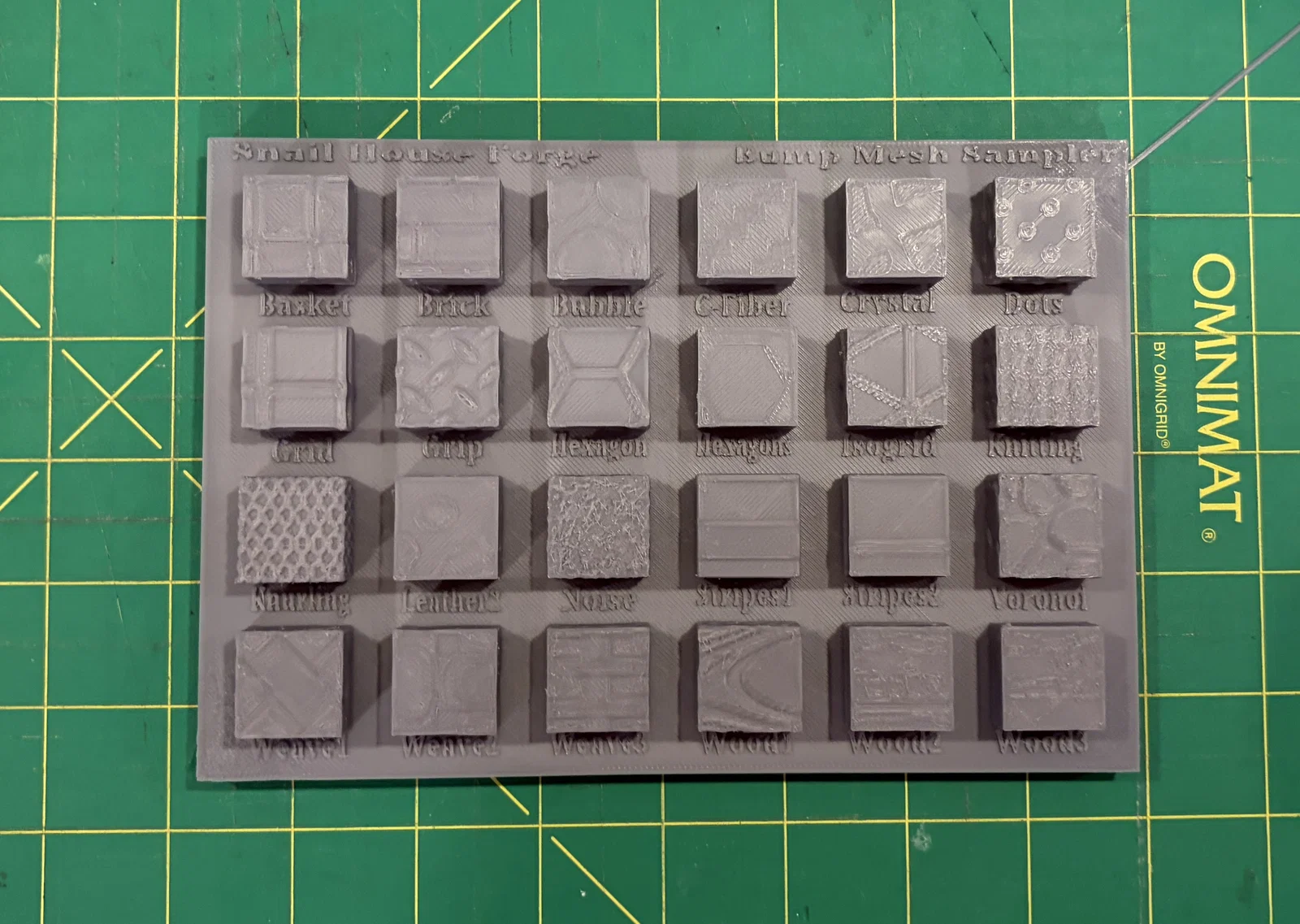

Hình ảnh minh họa là bản V.1, được in bằng Voxel PLA, màu Xám.

Thiết lập in gợi ý:

Brim: CÓ (nên dùng mouse-ears hoặc full brim để tránh cong vênh)

Layer Height: 0.12mm

Walls/Perimeters: 3

Infill: 5-10% là vừa đủ

--
