Hướng dẫn cuộn filament Ø 1.75mm cho máy in 3D

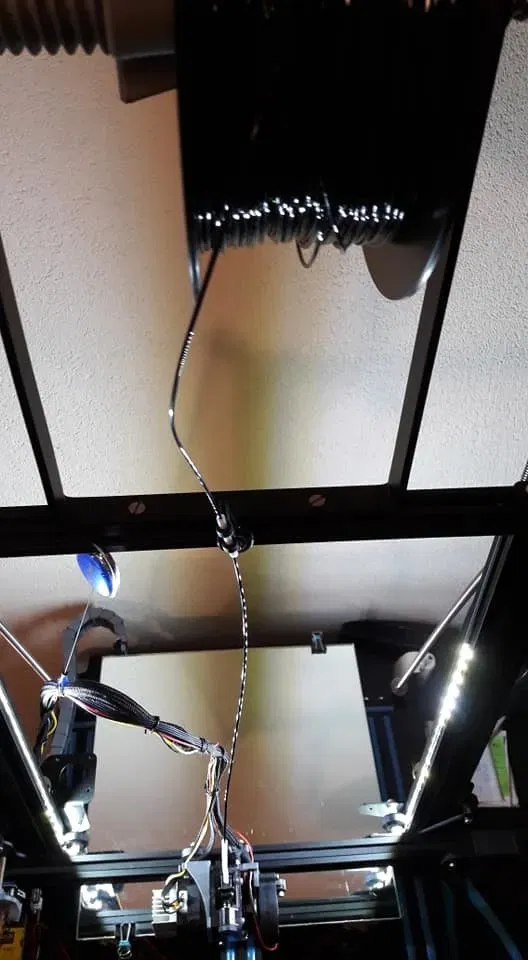

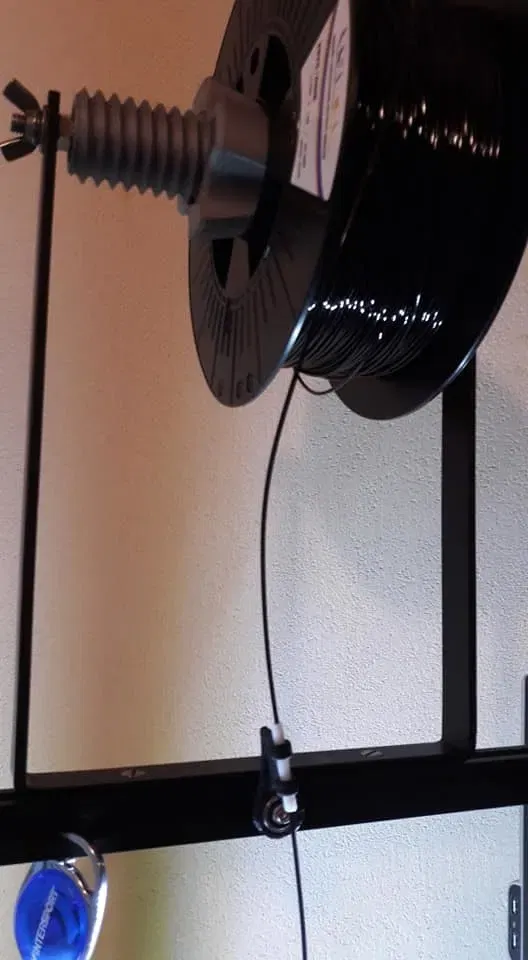

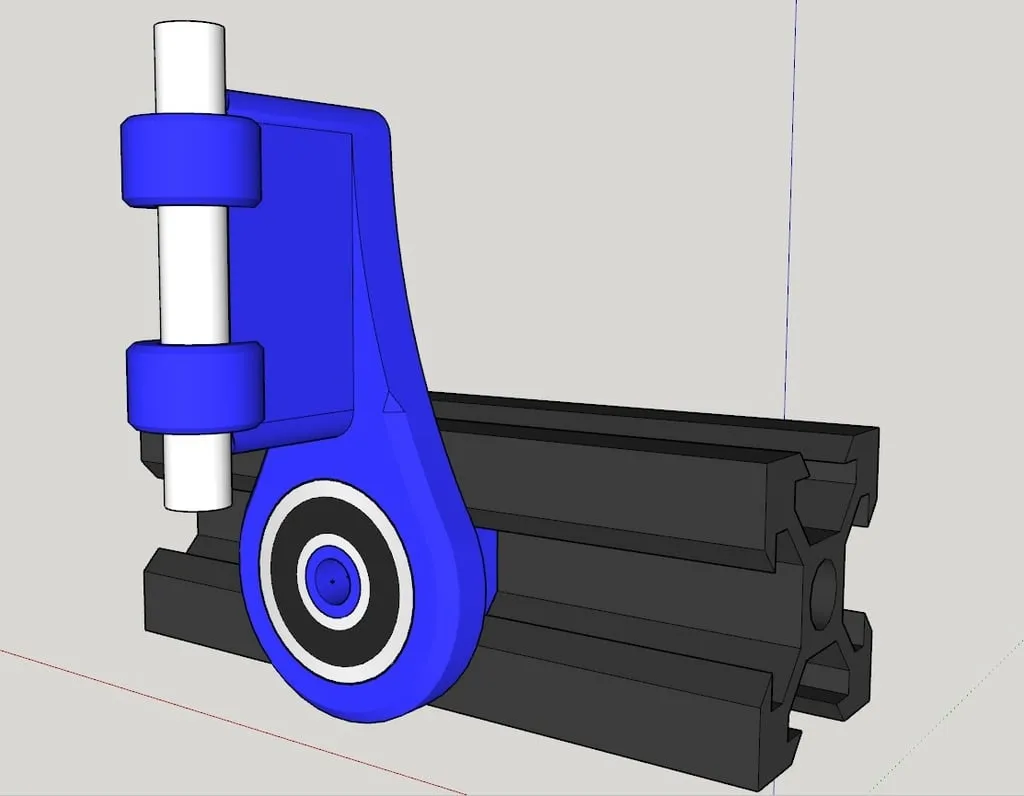

Đóng góp nhỏ cho tất cả những ai có một giá đỡ cuộn đặt trên thanh trên của máy in. Hướng dẫn filament này được lắp trên vòng bi cho phép nó xoay từ trái sang phải tùy thuộc vào chuyển động của đầu in. Bạn chỉ cần một đoạn ống PTFE nhỏ để lắp vào, tối thiểu 2cm. Cần in 3 STL, A, B & C, tức là hướng dẫn filament, trục & T-Nut M3. Bạn sẽ cần cho việc lắp đặt:

• 1x M3x12
• 1x M3 Rondelle
• 1x M3 Écrou
• 1x Vòng bi Réf. 605 (14x5x5mm)

Trục sẽ được ép chặt vào T-Nut, tôi không biết liệu một T-Nut kim loại thương mại có phù hợp không. Nó lắp trên profilé 2020 hoặc loại tương tự nhưng kích thước khác. Tôi đã in nó bằng PETG, vì vậy các dung sai có thể không giống nhau đối với PLA... Hãy cho tôi biết nếu cần, tôi sẽ làm một phiên bản riêng... Nếu bạn thích, bạn cũng có thể cho tôi biết! Tất cả các bình luận đều được hoan nghênh! Đối với những ai muốn thêm một bộ lọc filament, tôi cá nhân đã in cái này:

Nó vừa vặn hoàn hảo trên ống PTFE, không cần sửa đổi gì...
