Đế anten dạng đứng tích hợp 3 radial nâng cao

Mình thiết kế mô hình này để lắp trên đỉnh các loại cột cần câu (telescoping fiberglass pole) có ren ACME 3/4-5, đây là loại chuẩn thường thấy trên các loại cán cọ sơn. Mình đang dùng loại cột 20ft này: https://www.amazon.com/dp/B0FP567P8S

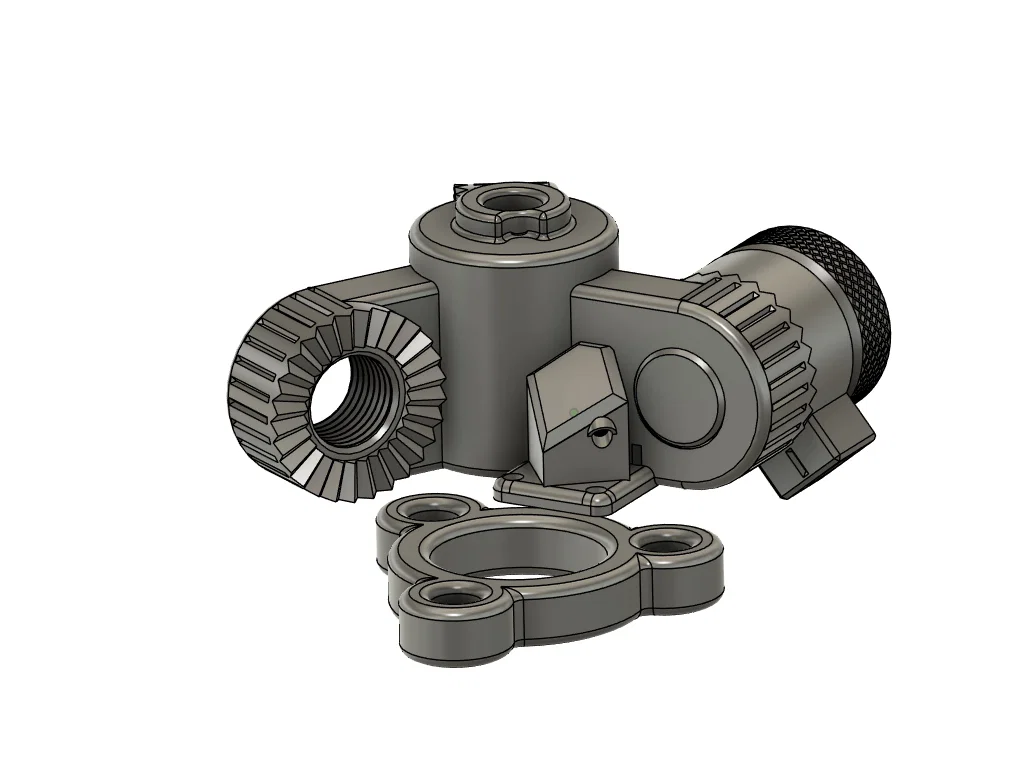

Mô hình này có một vị trí để gắn cần anten đứng (vertical whip) và ba vị trí để gắn các cần anten làm radial nâng cao. Các điểm lắp được thiết kế chuẩn cho ren cấy nhiệt (heat inserts) M10x1.5. Nếu bạn dùng đầu chuyển M10 sang 3/8-24 thì có thể lắp được các loại whip sử dụng chuẩn ren đó.

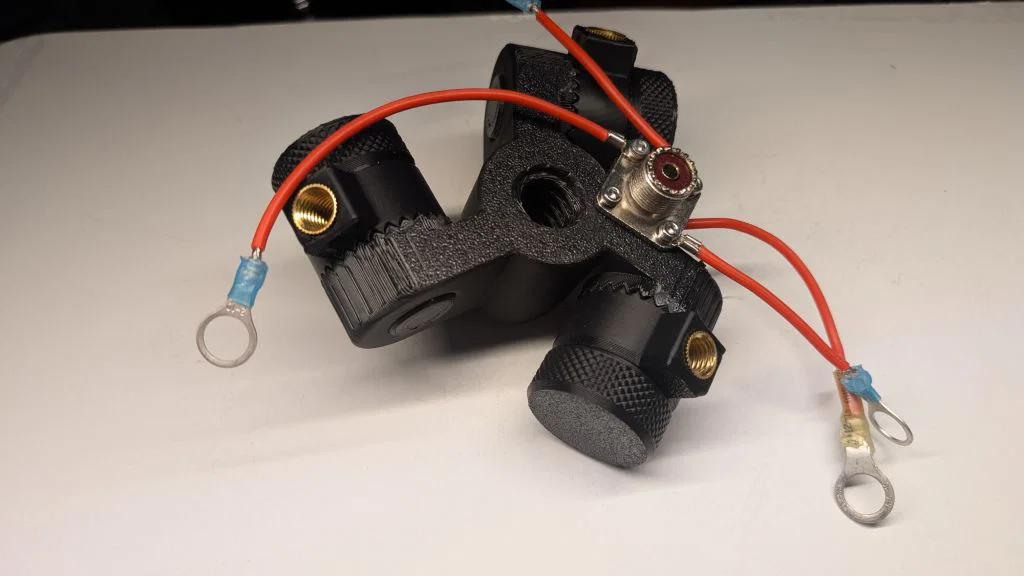

Ngoài ra còn có chỗ để gắn adapter SO-239 loại 4 lỗ. Các lỗ bắt vít SO-239 được thiết kế cho ren cấy nhiệt M3.

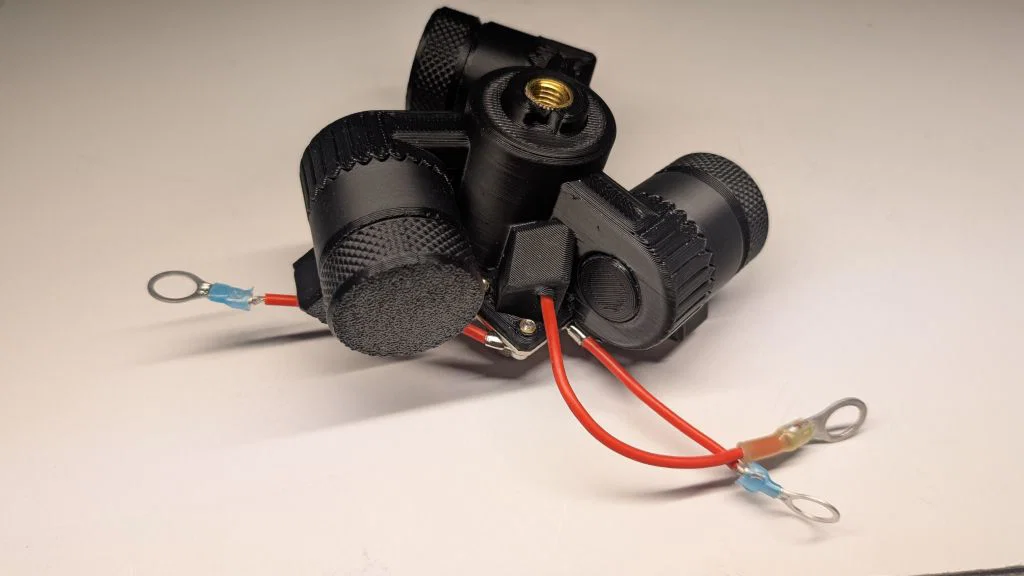

Các đầu cos tròn (crimp ring terminals) cỡ 3/8" / M10 được nối vào jack SO-239 và kẹp giữa whip anten với đế.

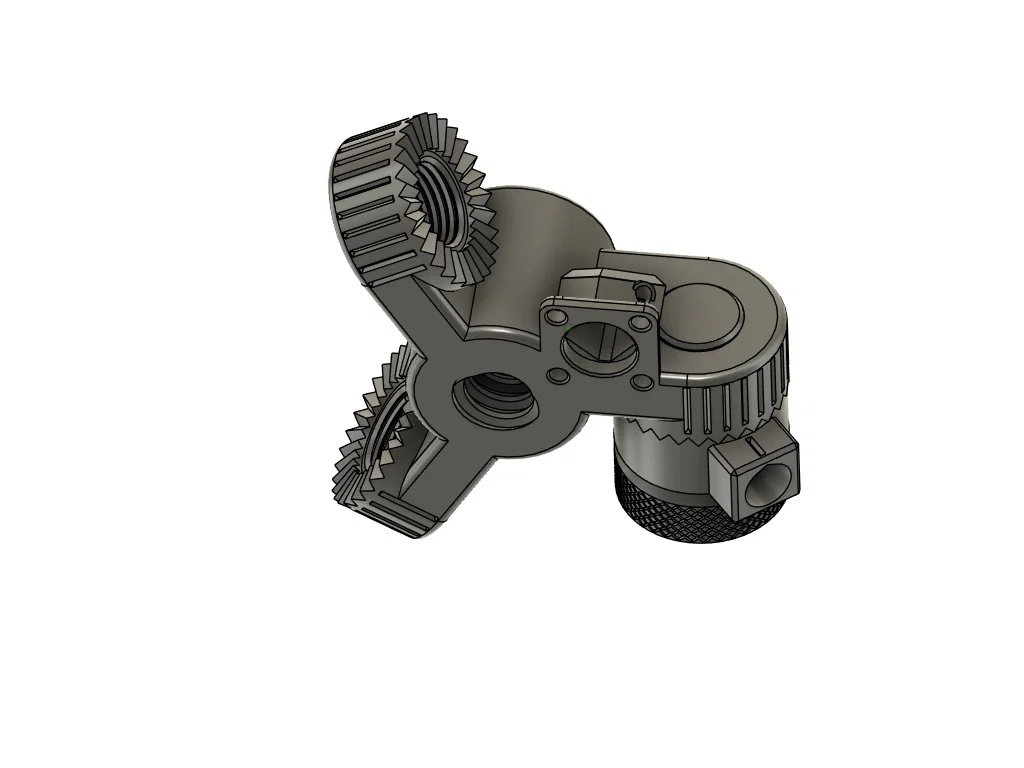

Thiết kế này cho phép bạn tùy chỉnh góc nghiêng của ba radial theo ý muốn. Góc của radial có thể ảnh hưởng đến chỉ số SWR. Các vị trí lắp radial được cố định bằng ốc in 3D.

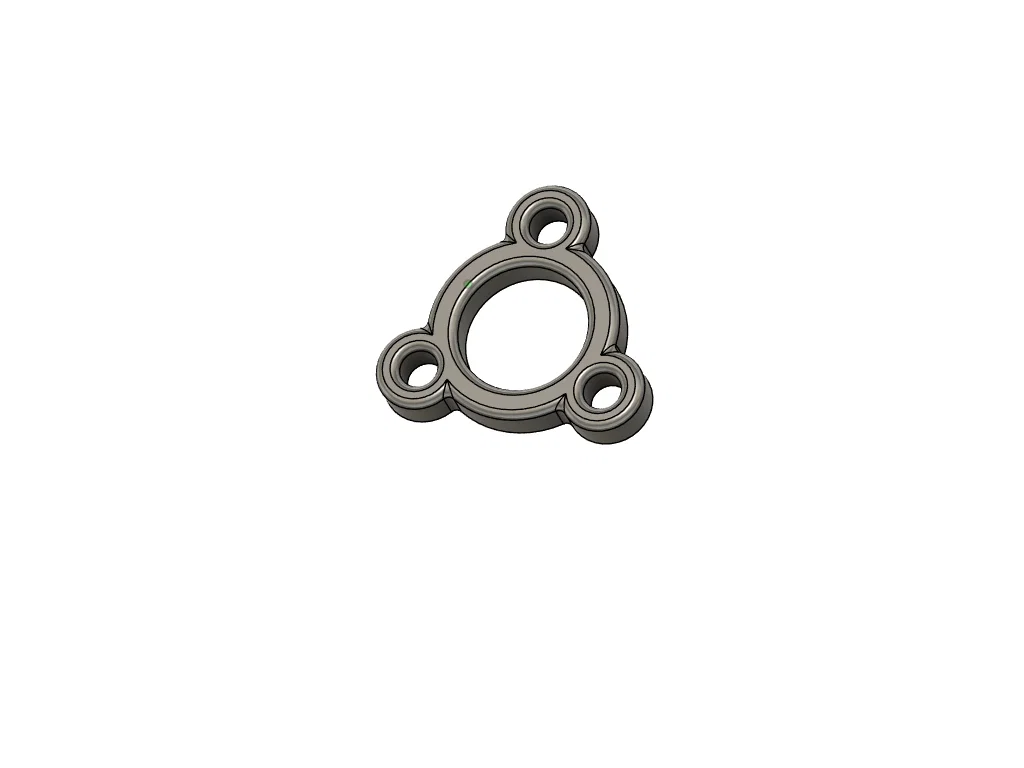

Mình cũng có kèm thêm một mô hình làm điểm buộc dây chằng (guy line) cho cột sợi thủy tinh. Nó được thiết kế để lọt qua hai vòng khóa phía trên của cột.

File nguồn Fusion 360, file .STEP và .STL đều đã được đính kèm.

Mô hình này là bản nâng cấp từ chiếc đế anten mình làm trước đó. Mình từng dùng bản 2 radial và muốn cải tiến lên bản 3 radial để thu phát sóng hiệu quả hơn.
