Bộ bơm tuần hoàn nước cho bàn chơi nước của bé

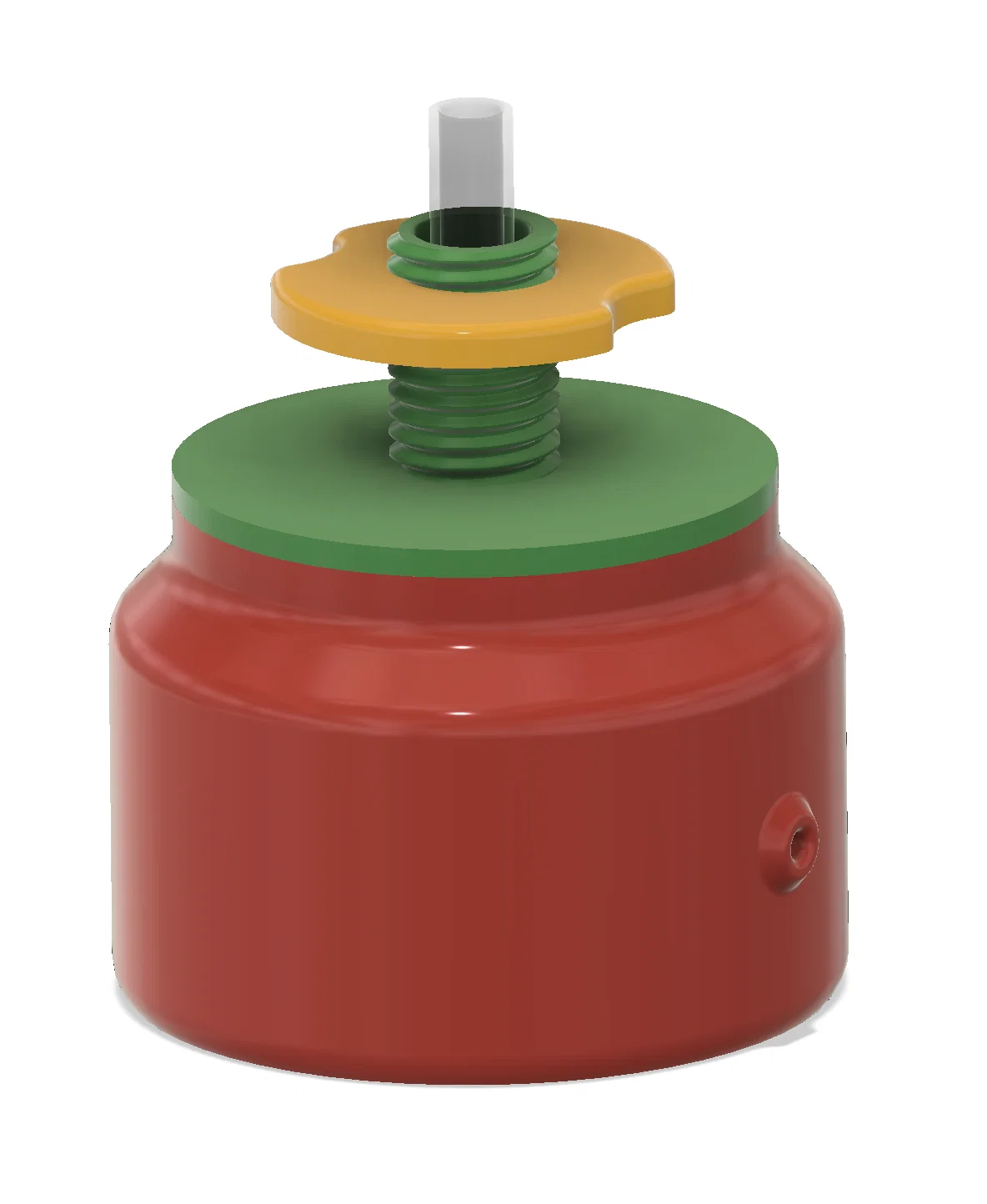

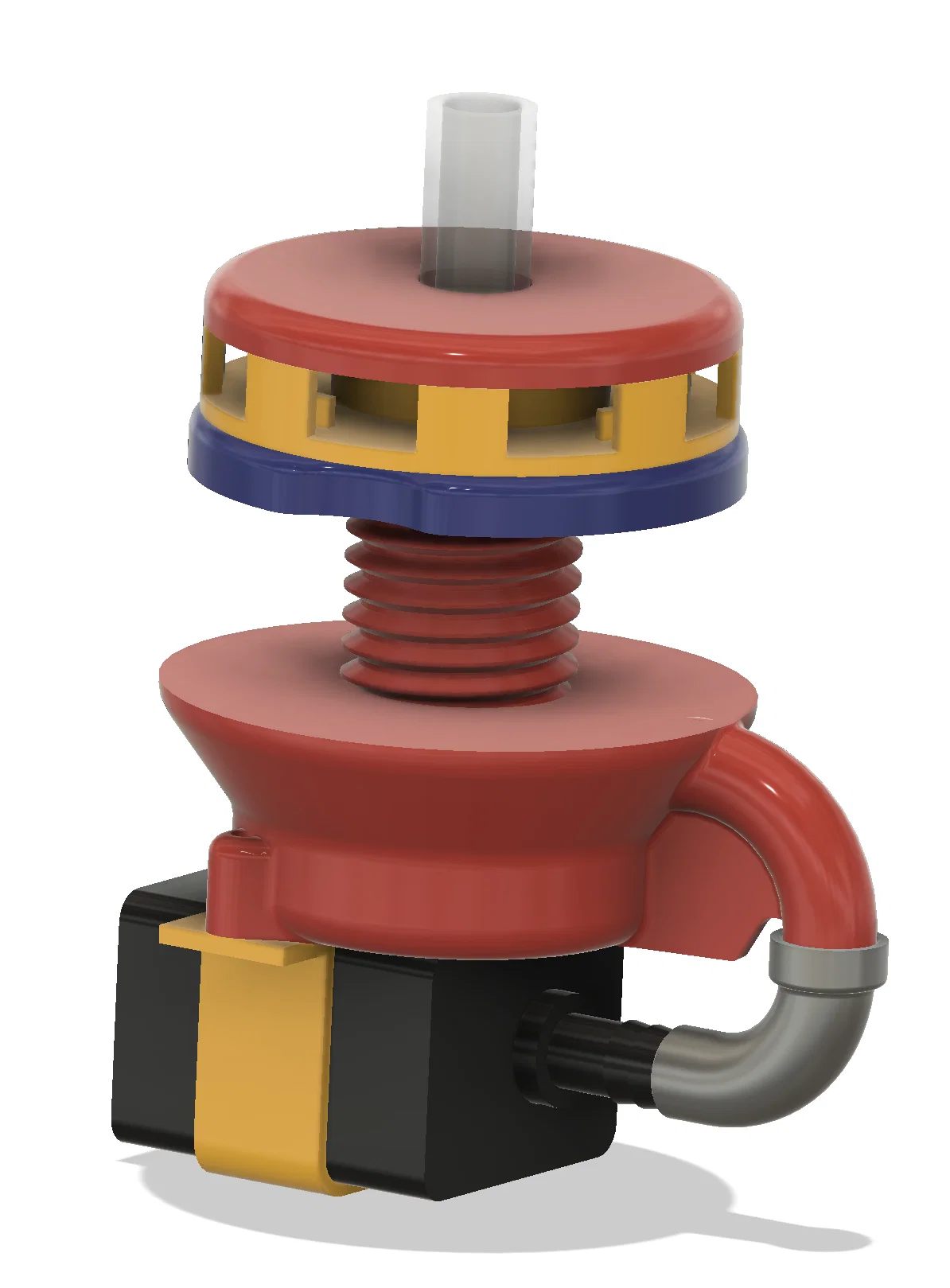

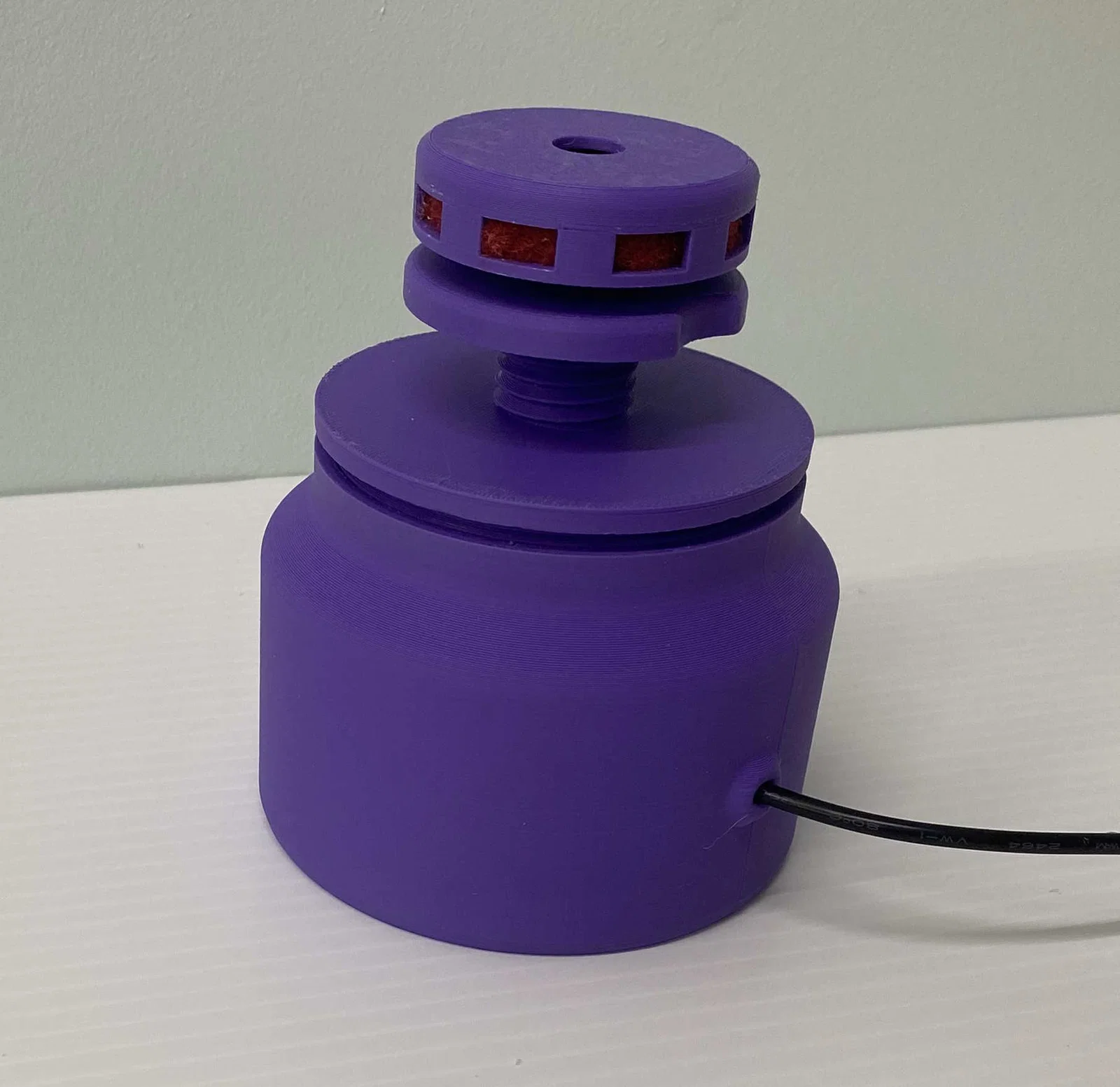

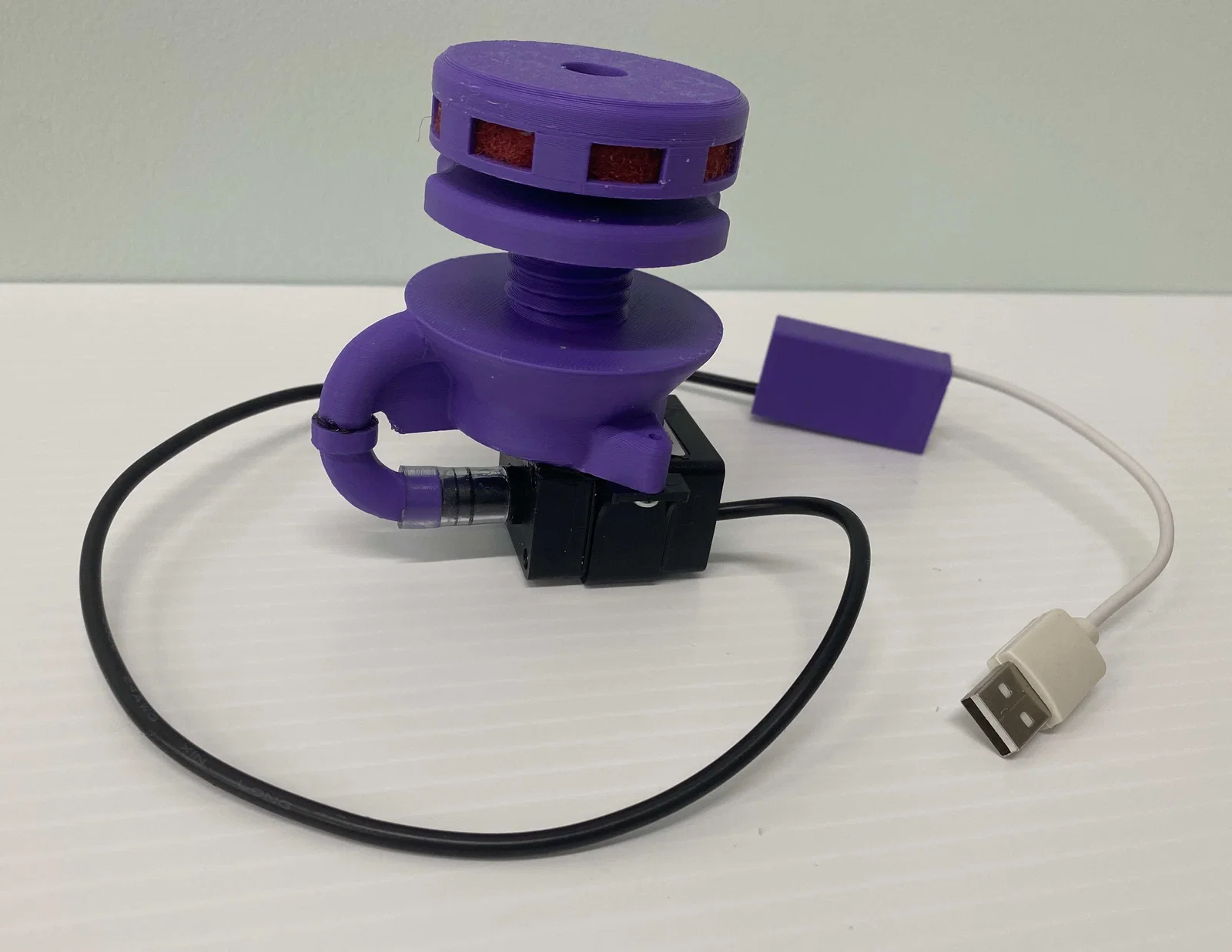

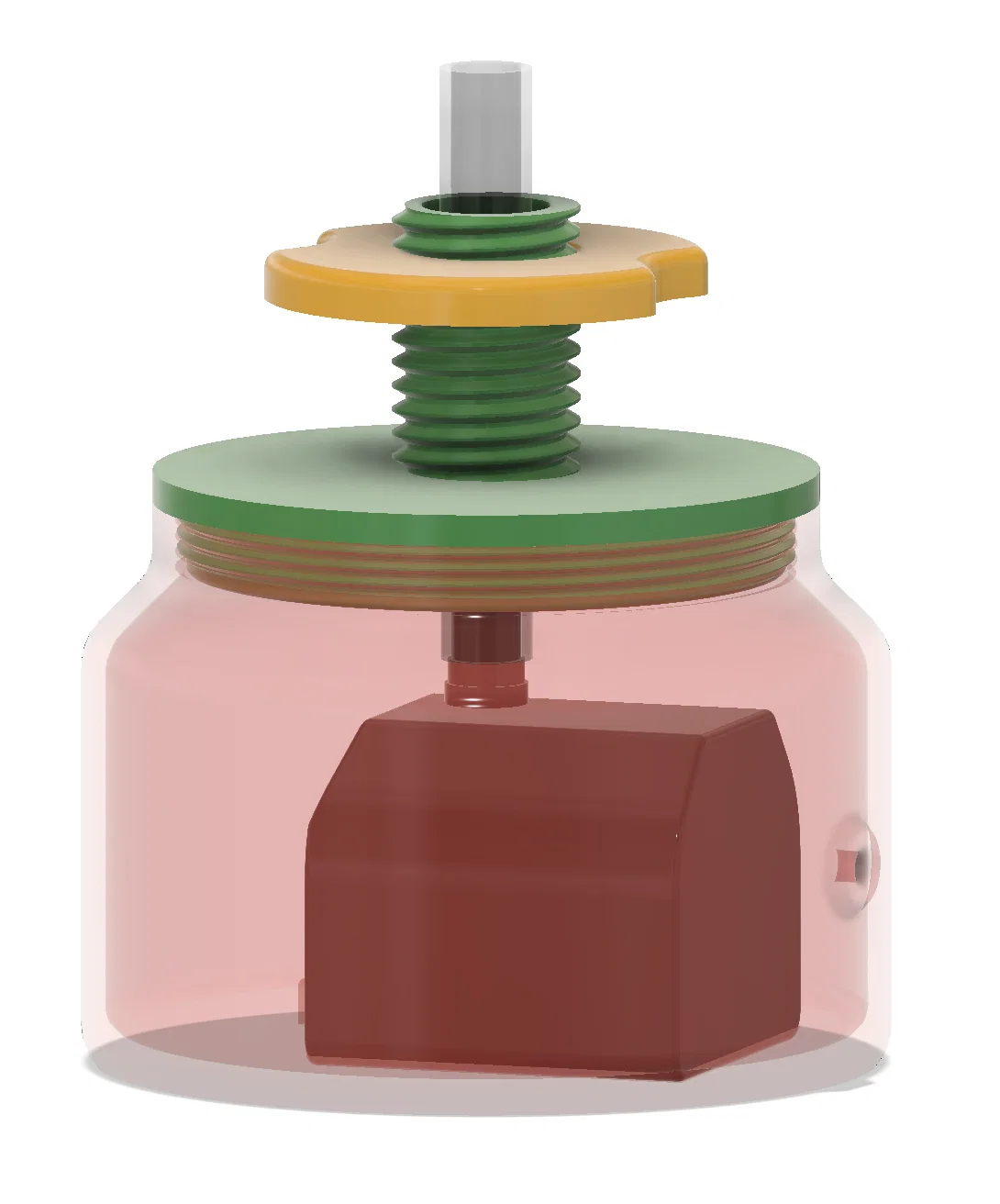

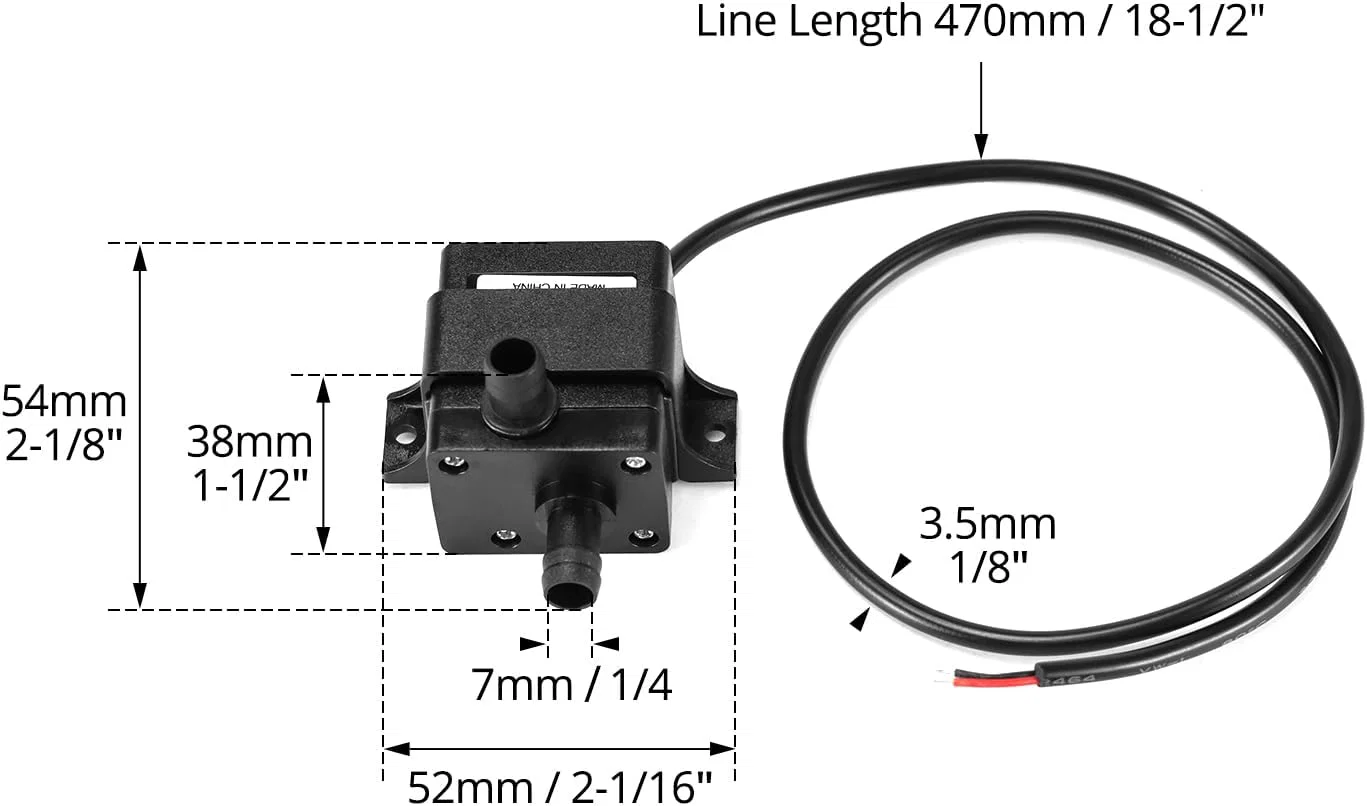

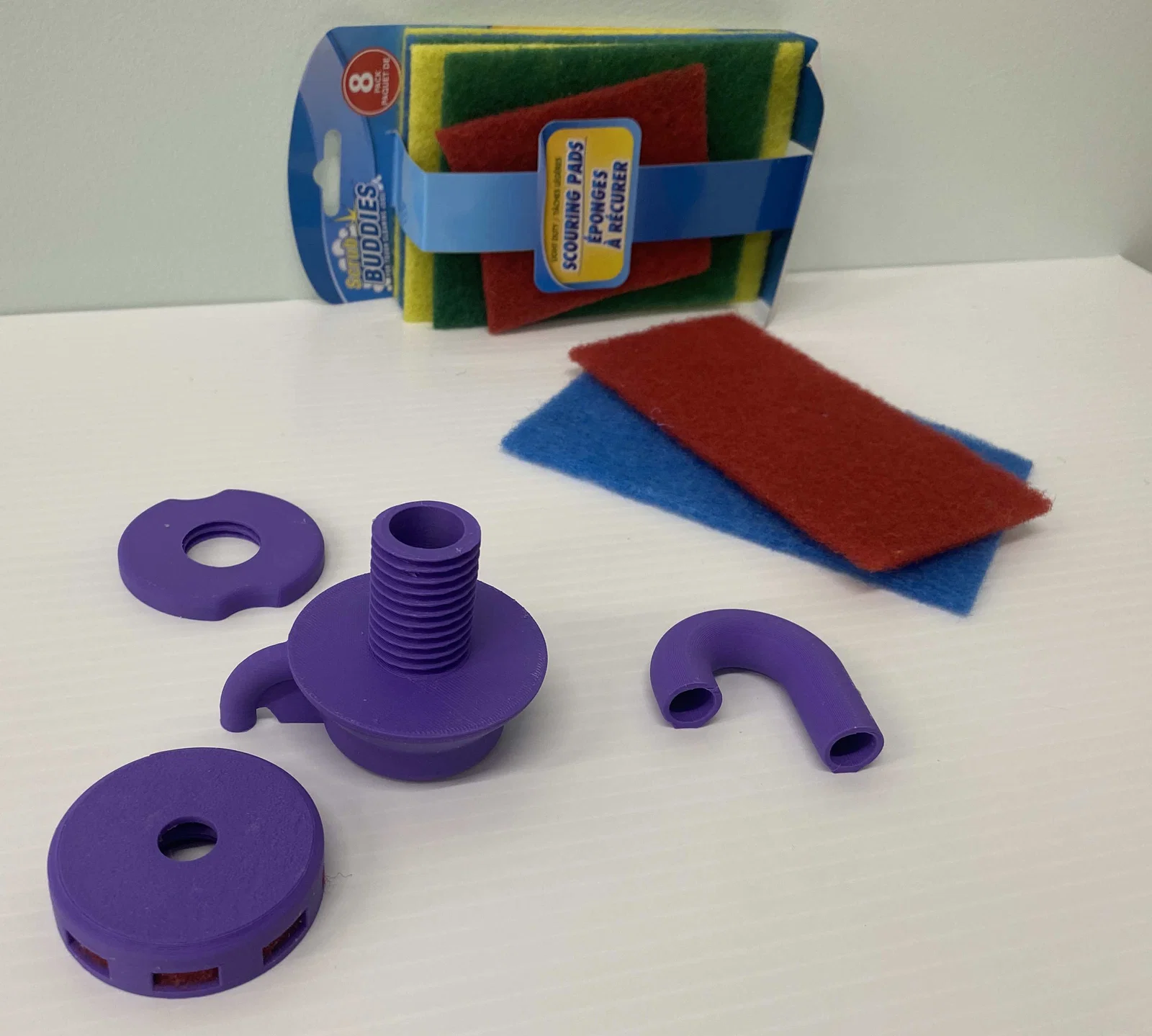

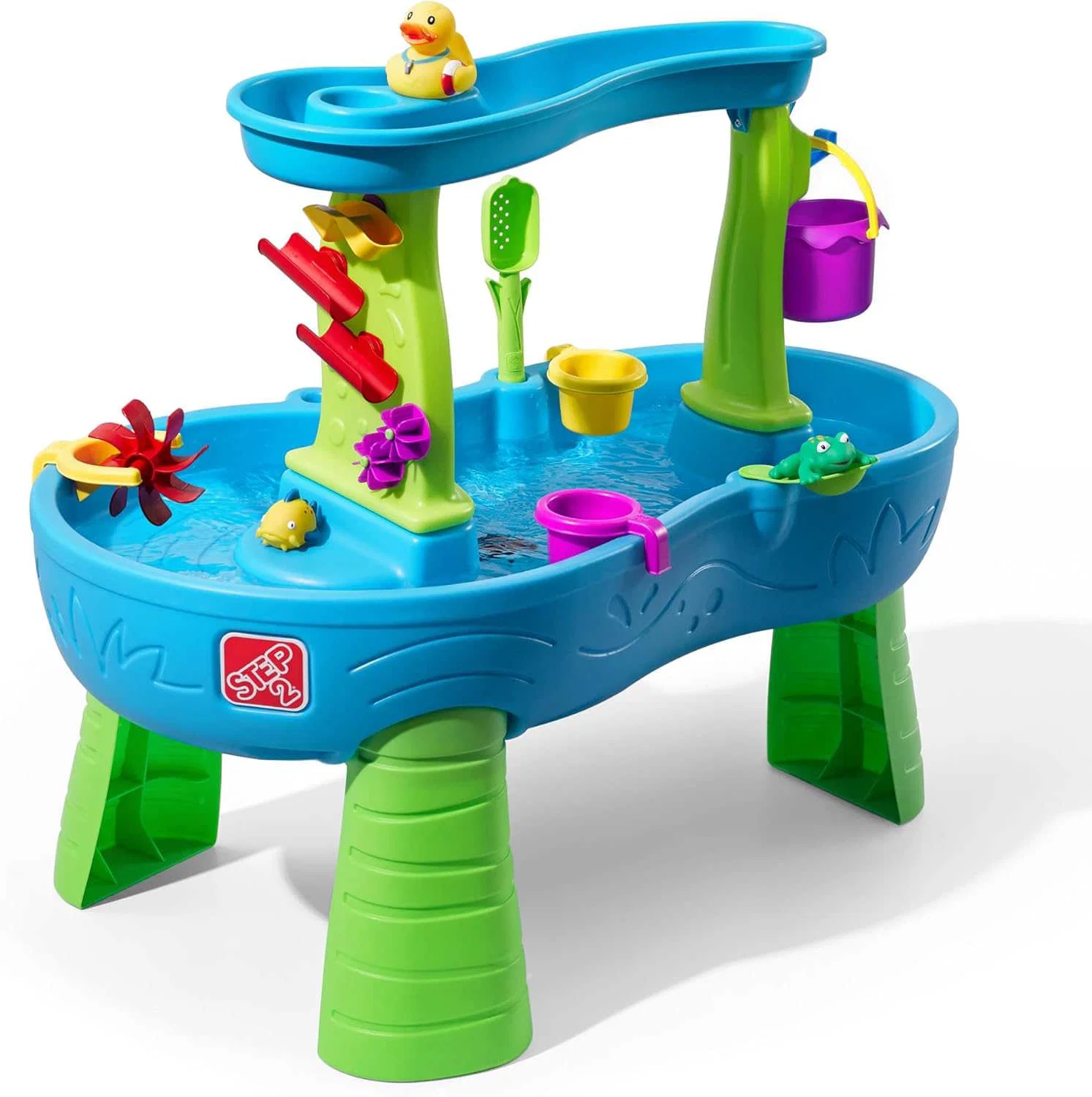

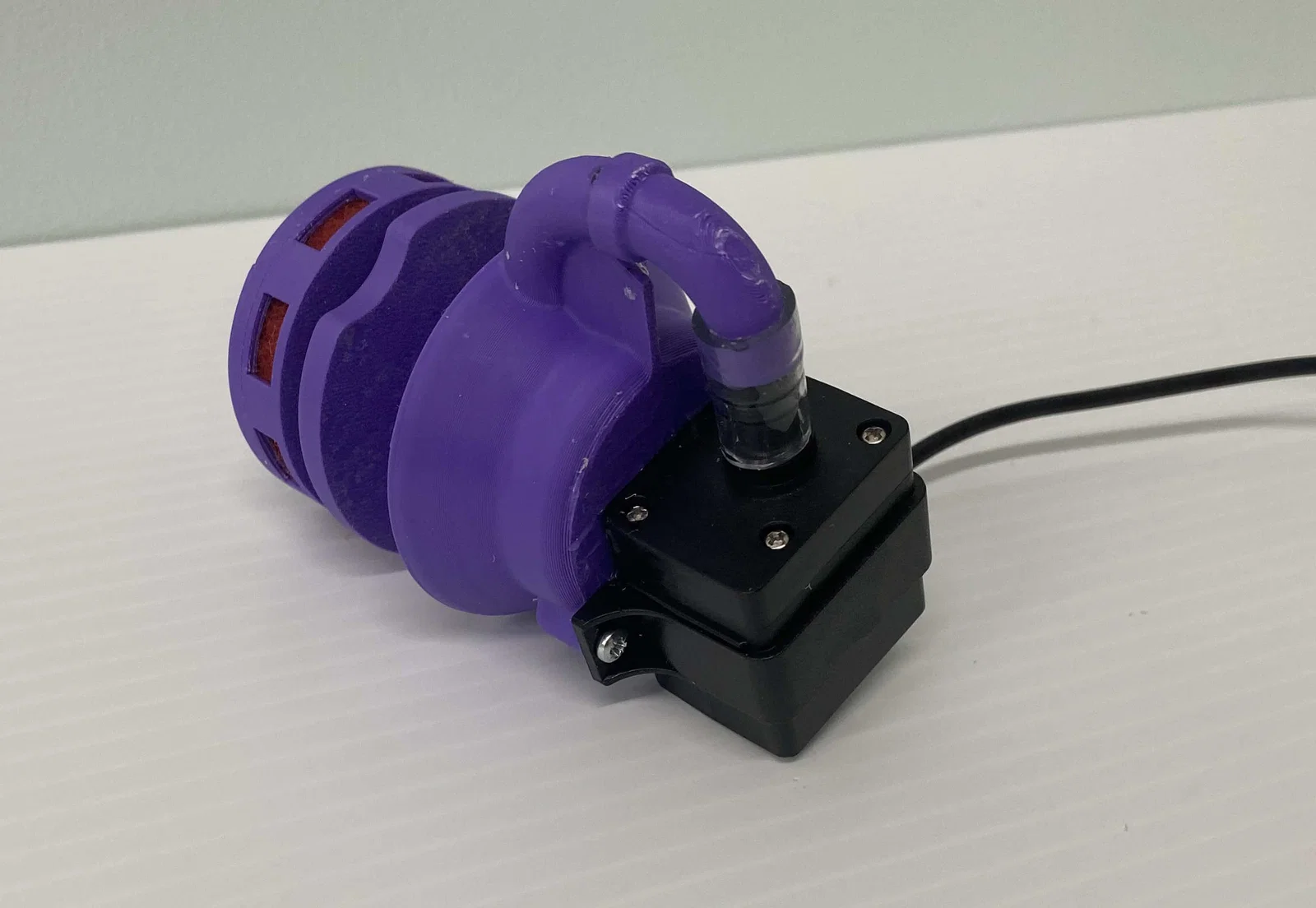

Thiết kế này giúp bạn gắn thêm một chiếc máy bơm vào bàn chơi nước của bé. Bạn cần sử dụng máy bơm chìm giá rẻ cùng với một đoạn ống mềm (đường kính trong 5/16”, đường kính ngoài 7/16”) để bơm nước từ lỗ thoát của bàn lên phía trên các món đồ chơi ở đỉnh.nnViệc sử dụng máy bơm 12V kèm pin giúp đảm bảo an toàn. Ở đây mình dùng sạc dự phòng 5V 2A kết hợp với mạch tăng áp MT3608 lên 12V, nhờ vậy bộ máy bơm rất gọn nhẹ, di động và hoàn toàn không cần cắm điện trực tiếp. Mình cũng đã bao gồm hộp đựng cho mạch MT3608 để bạn dễ dàng chống nước.nnIn 3D:nnMình in với chiều dày lớp 0.16mm cùng tính năng adaptive height để phần ren không bị quá chặt. Nếu ren bị rít, bạn có thể mài nhẹ bằng giũa hoặc in con ốc to hơn một chút (khoảng 1%). Nên bôi một ít mỡ silicon để các khớp nối vặn vào nhau mượt mà hơn.nnMình có dùng support cho phần đầu chuyển đổi (loại không dùng cho máy bơm chìm). Việc này giúp giảm lượng support và làm cho bộ lọc khít hơn với phần ren. Đừng quên loại bỏ hết support thừa bên trong các chi tiết nhé.nnPhần cút nối (elbow) được in nghiêng để giữ độ chính xác cho các bộ phận khớp nối.nnLắp ráp:nn1. Gắn ống dẫn nước vào đầu ra, đảm bảo chiều dài đủ để lên tới đỉnh bàn nước.n2. Nối cút nối vào đầu vào của máy bơm bằng một đoạn ống nhựa dài khoảng 15-18mm.n3. Dùng keo silicon bôi nhẹ vào cút nối và lỗ dưới của bộ chuyển đổi (cẩn thận đừng để keo làm tắc lỗ). Sau đó, đặt máy bơm sao cho khớp với các cổng ra vào.n4. Gắn đai và bắt vít máy bơm vào bộ chuyển đổi bằng 2 ốc nhựa hoặc ốc M3. Nếu ốc quá chặt, hãy dùng mỏ hàn hơ nóng khoảng 4 giây rồi mới vặn vào.n5. Bộ lọc sử dụng một miếng cọ rửa cắt kích thước 150mm x 9mm. Nó được giữ cố định bởi các gờ dẫn hướng bên trong phần đáy bộ lọc.nnCách sử dụng:nnBạn chỉ cần tháo nút bịt thoát nước màu đen ra và lắp cụm máy bơm vào. Ống nước sẽ đi xuyên qua tâm bộ máy và móc lên phía trên. Nước được lọc qua bộ lọc bên hông bằng miếng cọ rửa.nnHãy dùng keo silicon hoặc keo trám bên dưới đai ốc phẳng và lưu ý không vặn quá chặt.nnPhần ren được thiết kế cho bàn nước của mình có đáy dày 22mm. Nếu bàn của bạn có đáy mỏng hơn hoặc ren quá dài, bạn có thể cắt ngắn phần ren trong slicer hoặc cắt đi sau khi in. Bạn cũng có thể in 2 đai ốc để kẹp cả mặt dưới và mặt trên của đáy bàn, nhớ làm kín bề mặt.nnLưu ý khác:nn- Khi lưu lượng nước giảm, hãy vệ sinh hoặc thay miếng lọc.n- Máy bơm của mình tiêu thụ hơn 1A, nên chọn sạc dự phòng loại tốt có công suất từ 10W trở lên (để đạt 2A). Các loại sạc 1A thông thường sẽ tự ngắt chỉ sau vài giây.n- Để chạy trong 5 giờ, bạn cần dung lượng pin khoảng 5000mAH. Với 2 giờ thì cần 2000mAH.n- Máy bơm cần đầy nước mới hoạt động được. Nếu có bọt khí kẹt trong bơm, nó sẽ không hút được. Đó là lý do mình thiết kế đặt máy bơm ở điểm thấp nhất để luôn ngập nước.n- Mình có gửi kèm file thiết kế và file step để bạn dễ chỉnh sửa.nnVề các loại máy bơm khác:nnCó thể bạn sẽ thấy các loại máy bơm đài phun nước cho mèo nhưng chúng thường chỉ có 1 cổng ra và không đủ áp lực để bơm lên cao. Bạn nên chọn loại máy bơm 12V hoặc 9V có chiều cao cột áp ít nhất là 2m.
