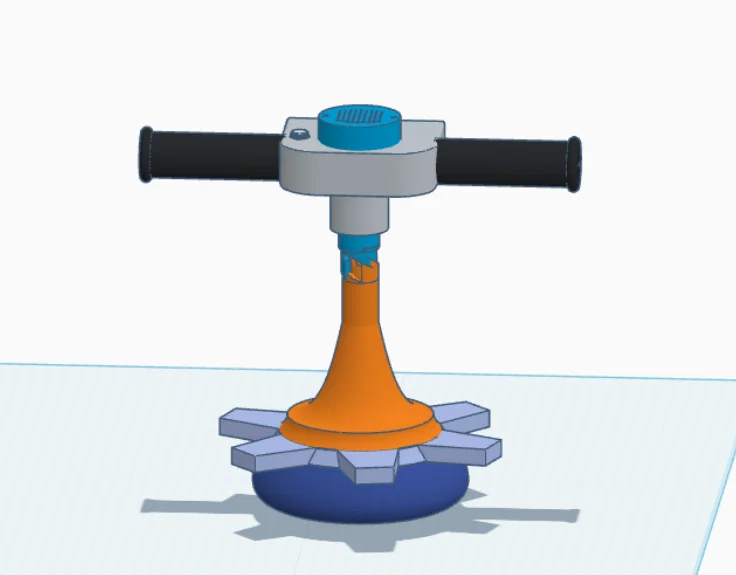

Thiết bị phóng con quay dùng motor điện

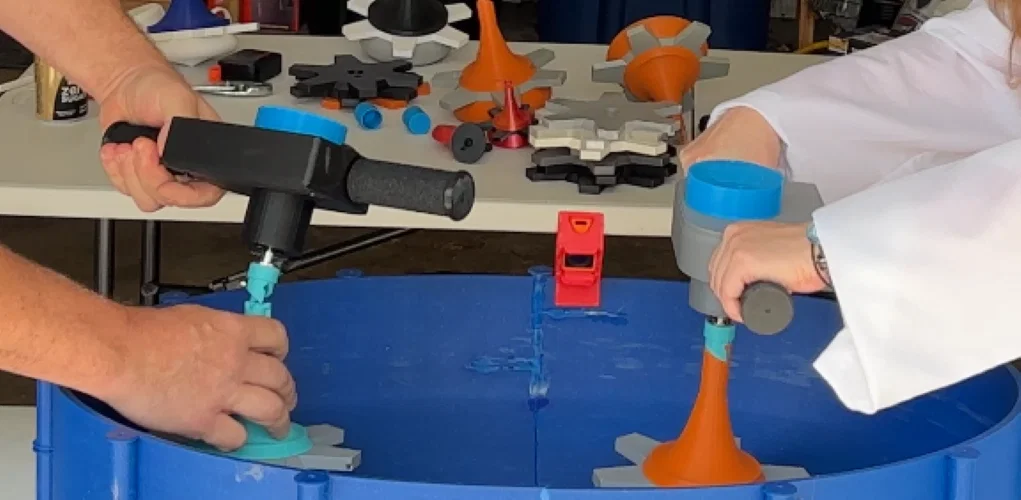

Trải nghiệm hệ thống phóng con quay tự động chạy bằng pin cực mạnh. Dự án này sử dụng motor 895 12V và pin Lipo 3S để tạo lực xoay ấn tượng, kèm hướng dẫn chi tiết về linh kiện, khớp nối và cách đấu công tắc hãm motor.
Mô tả
Phần tay cầm (Launcher Grips) được thiết kế dạng khớp nối vừa vặn khi in bằng nhựa TPU (dùng chế độ fuzzy skin).
Phần nắp motor, khớp nối và nắp pin cần dùng ốc cấy M3 (kích thước 5mm rộng, 4mm sâu): Link tại đây
Công tắc là loại 3 chân để khi ở vị trí tắt, motor sẽ bị đoản mạch. Điều này tạo ra hiệu ứng phanh giúp hỗ trợ việc phóng con quay.
Công tắc: Link tại đây
Motor sử dụng loại brushed 895 12V DC giá rẻ (tôi tận dụng những gì có sẵn), thông số đạt 9000 vòng/phút ở 12V. Một bộ pin 3S Lipo cung cấp điện áp gần 12V: Link tại đây
Hầu hết các loại pin 3S Lipo đều có thể cung cấp khoảng 20 Ampe cần thiết để làm con quay xoay tốt. Tôi đã dùng loại này, nó cung cấp đủ năng lượng và vừa khít trong hộp pin: Link tại đây
Khớp nối của thiết bị phóng cần một đầu nối mặt bích 5mm để gắn vào trục motor: Link tại đây
Cảnh báo: Vì chúng ta dùng pin Lipo đấu trực tiếp vào công tắc và motor, bạn nên cân nhắc sử dụng thêm thiết bị kiểm tra/báo động pin LIPO để tránh tình trạng pin bị xả quá mức. Dù tôi chưa dùng nhưng đây là một ý tưởng tốt để bảo vệ pin: Link tại đây
