Giá treo (mount) Thermostat Carrier Infinity cho SYSTXCCITC01-C

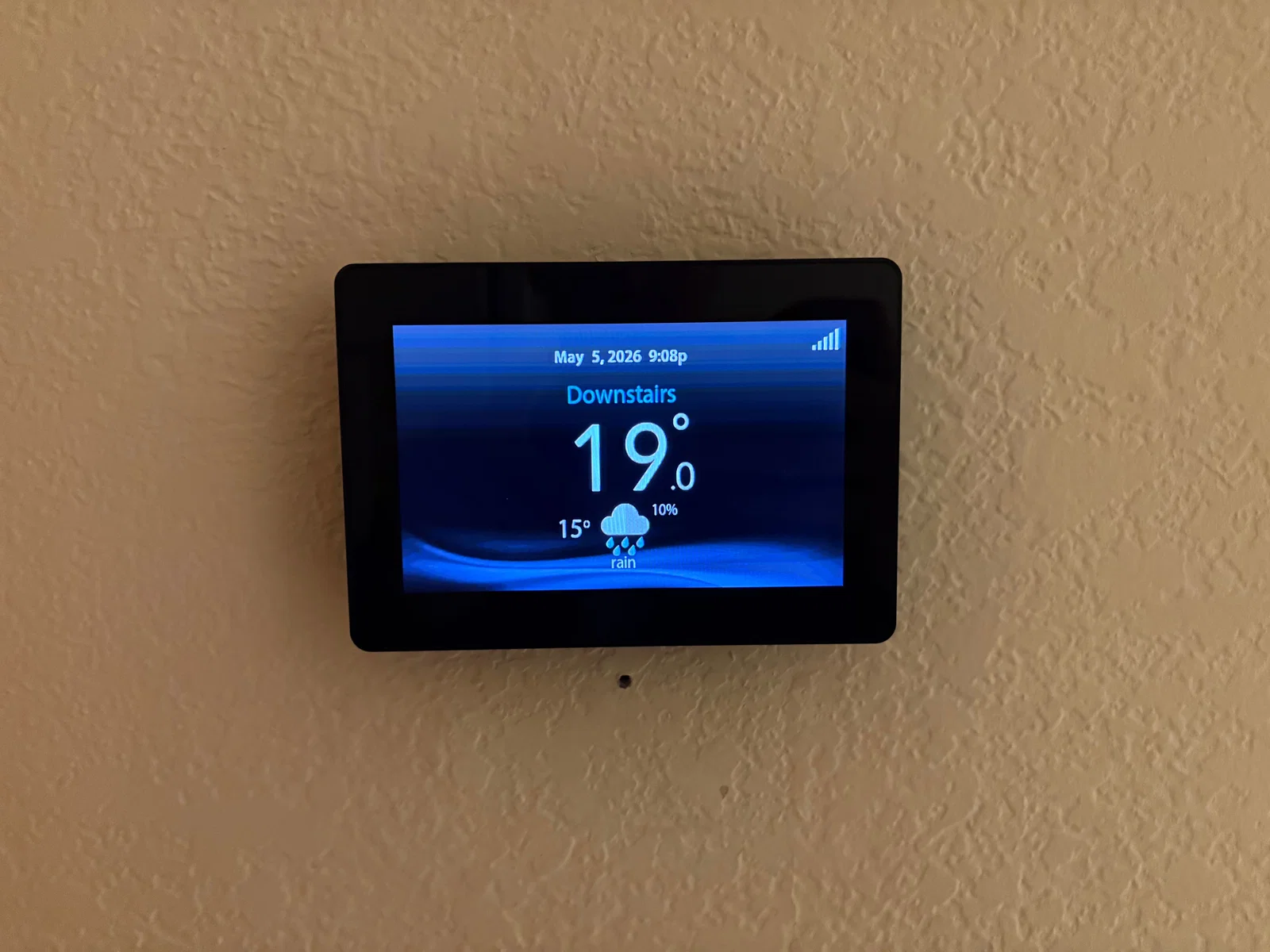

Đây là một mount đơn giản, tương thích về mặt cơ khí cho Carrier Infinity Smart Thermostat Model C (SYSTXCCITC01-C và các biến thể). Nó giúp gắn thermostat lên tường trong trường hợp bị mất bracket zin. Khác với bracket thermostat Carrier nguyên bản, bản này không tích hợp bo mạch adapter giao tiếp (interface adapter board) trong thiết kế.

Lưu ý quan trọng:

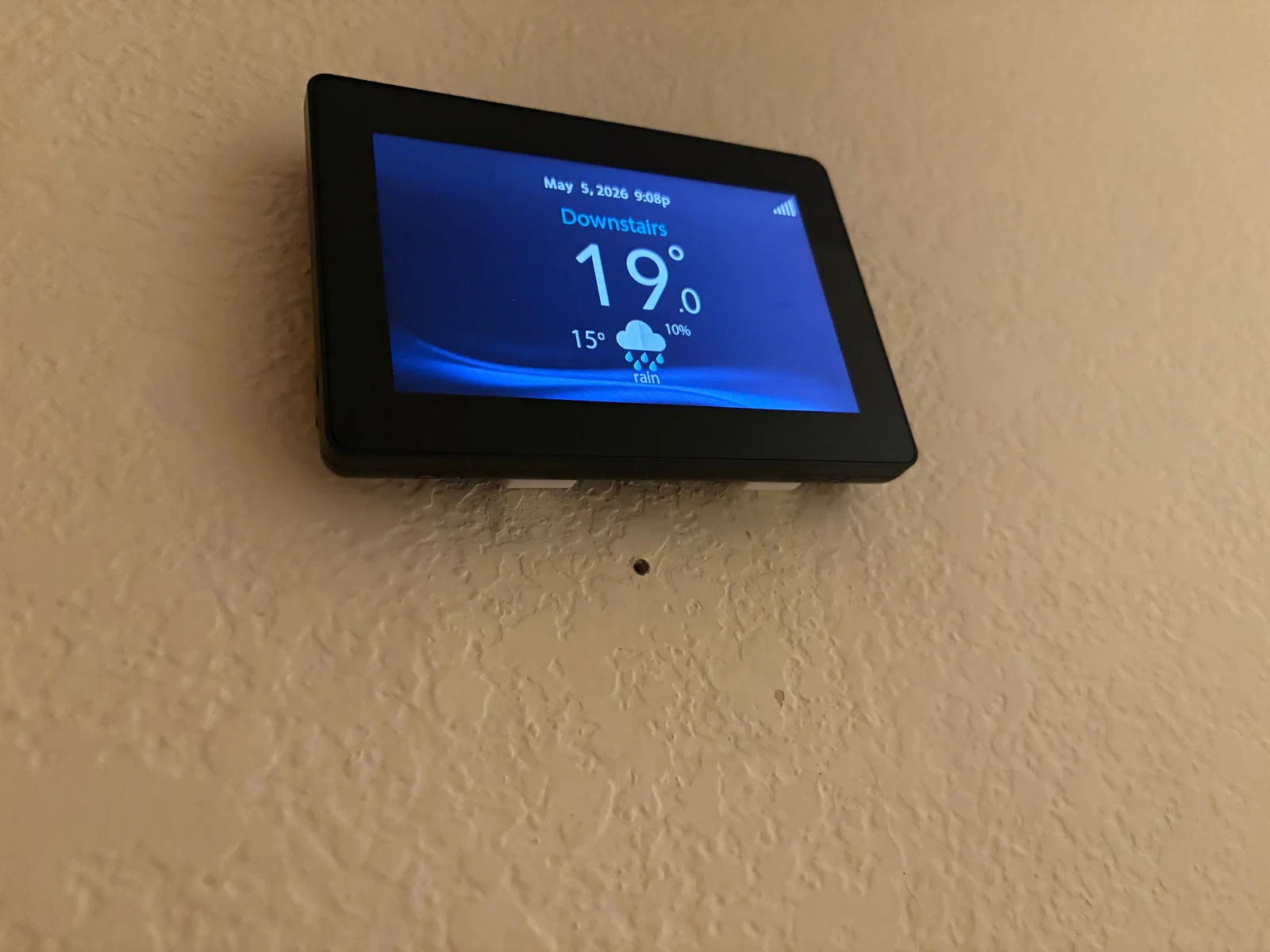

Đây là thiết kế cơ khí đơn giản; khi mình test trên 2 máy thì nó giữ thermostat khá chắc. Tuy nhiên, khi tháo khỏi tường sẽ hơi khó vì trong quá trình thử nghiệm, mount này bám vào máy khá chặt và không “nhả” ra dễ.

Electrical Header:

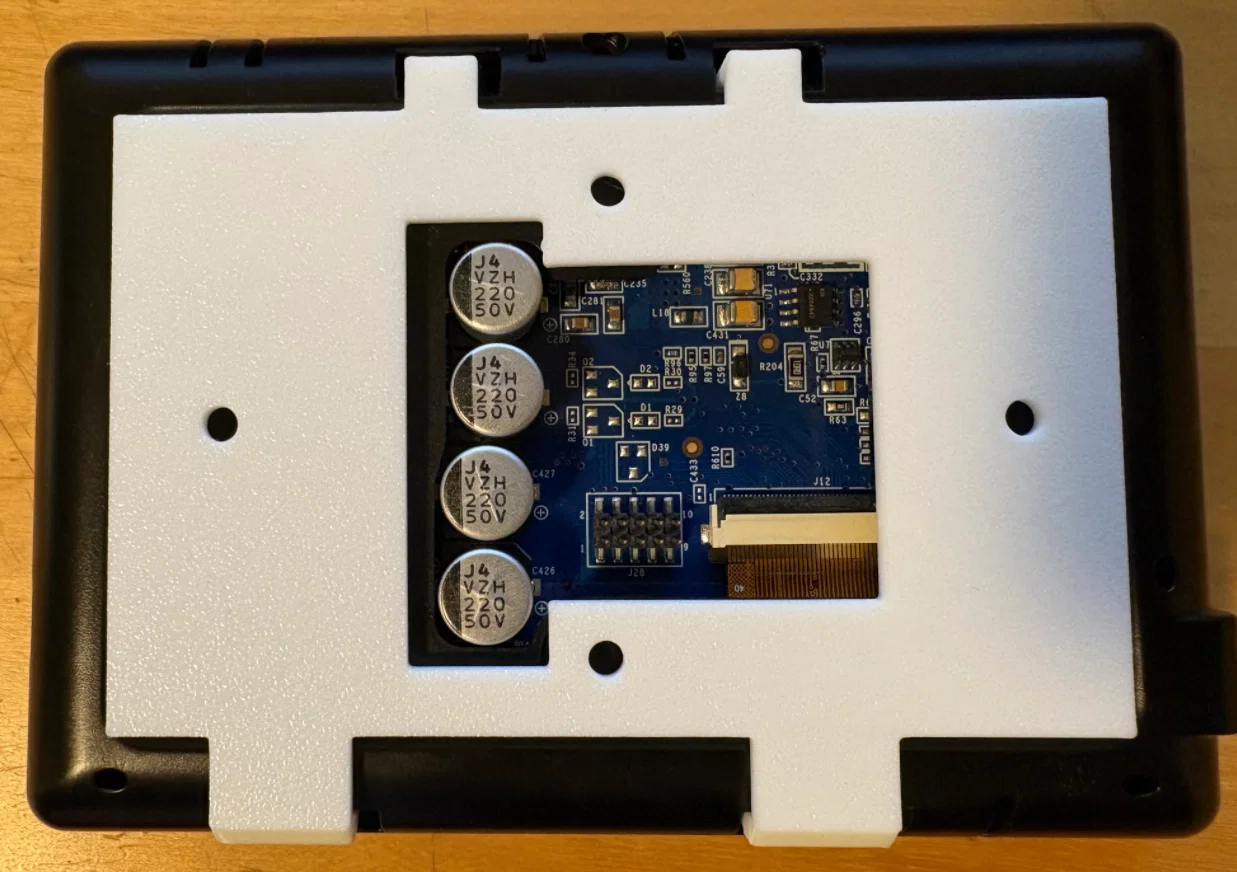

Đầu connector phía sau thermostat SYSTXCCITC01-C là header đực 2x5, bước chân 2mm; cần một header cái để kết nối, ví dụ như Sullins NPPN052AFCN-RC.

Có 4 đường kết nối cần đấu.

Connection

Description

Pins

A (Green)

RS 485 Communication (+)

4

B (Yellow)

RS 485 Communication (-)

8

C (White)

24VAC Common

7 & 9

D (Red)

24VAC Hot

1 & 3

Mã màu bên trên là màu tiêu chuẩn (như minh hoạ trên mount/bracket nguyên bản). Có thể nó sẽ không trùng với màu dây thực tế ở chỗ bạn. Luôn kiểm tra tại furnace/air handler để xác nhận đúng mã màu.
