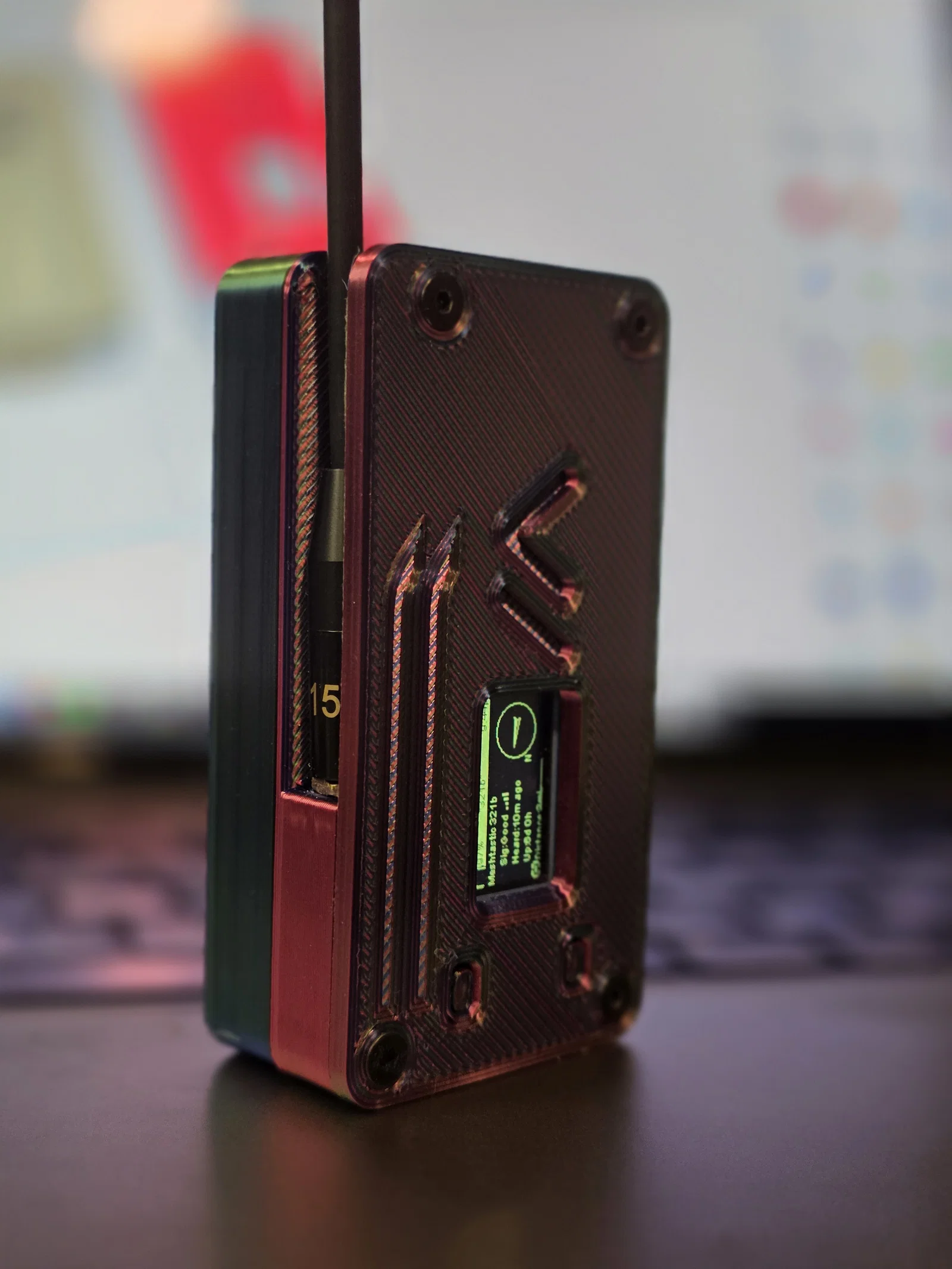

Case mô-đun Heltec T096 Modular Case

Mấy cái này hiện vẫn đang ở giai đoạn alpha, mình chỉ muốn làm nhanh một bộ cho thiết bị mới này thôi.

Mọi người góp ý giùm: chỉnh sửa, cải tiến, cách lắp và setting in. Mình dựng hết bằng Tinkercad nên… ờm, vậy đó.

Mình chưa có print settings “chuẩn” vì đây toàn prototype và in nhanh. Mình khuyên dùng PETG hoặc vật liệu nào cứng/cứng cáp hơn silk PLA.

Setting hiện tại của mình: nozzle .6mm @ layer height .16mm. In .3mm cũng ổn.

Tolerances khá sít; phía USB trượt vào trước theo góc 45° rồi phía anten sẽ bấm/póp vào.

T096 3kBrick

• Khoang pin dựa theo Meshnology 103665 “3000mah spicy pillow”

• M3x20mm và 4 đai ốc

• Case 3 mảnh: Cover, Mid và 3kbrick Back. Kèm thêm 2 nút

T096 18650

• Vừa 1 viên pin Li-ion 18xxx

• 4 vít m3x20mm và 4 đai ốc m3

• Cầm trên tay thấy rất vừa

• Case 3 mảnh: Cover, Mid và 18650 Back. Kèm thêm 2 nút

Nút thấp (short button) sẽ ngang mặt hoặc hơi thấp hơn cover,

Nút +1mm thì sẽ nhô cao hơn.

Phần cứng (Hardware)

Đai ốc và bu lông M3. Mình dùng đúng mấy món có sẵn ở nhà. Thiết kế cho socket cap, nhưng loại flat countersunk nhìn cũng đẹp. Có thể sẽ phải cắt ngắn vài con bu lông hoặc tự canh theo ý bạn. Dùng threaded inserts chắc là “đúng bài” hơn ở đây. Cho mình biết nha!?!
