Prusament Spool Sunflower: Đồng hồ treo tường / Cối gió ngoài trời
Model Prusament Spool Sunflower có thể biến tấu thành đồng hồ treo tường hoặc cối gió ngoài trời. Dùng tolerance 0.2mm, 12 cánh in theo Option 1/2, lắp bằng ốc M3x18 và đai ốc M3/Nyloc.
Mô tả
Prusament Spool Sunflower:

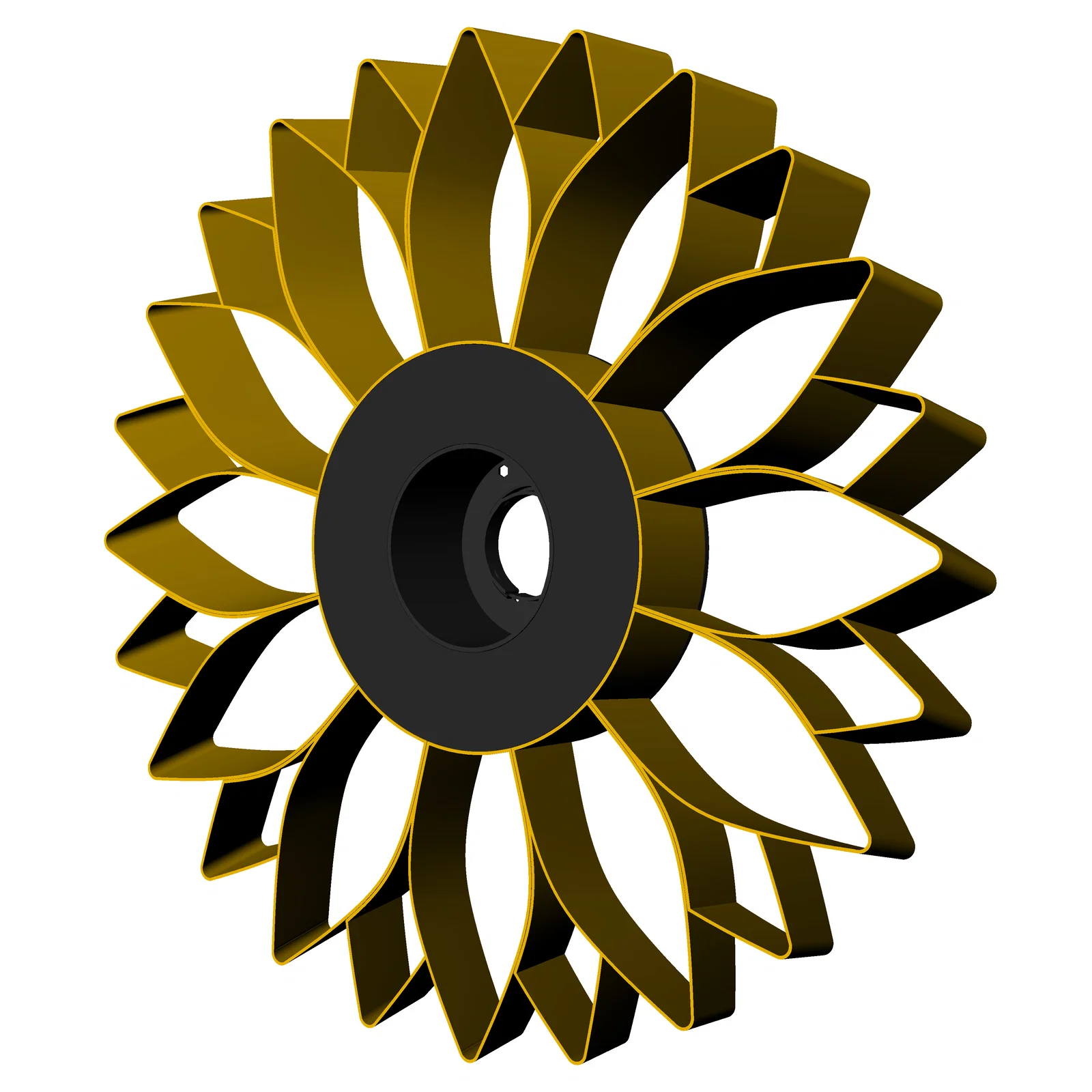

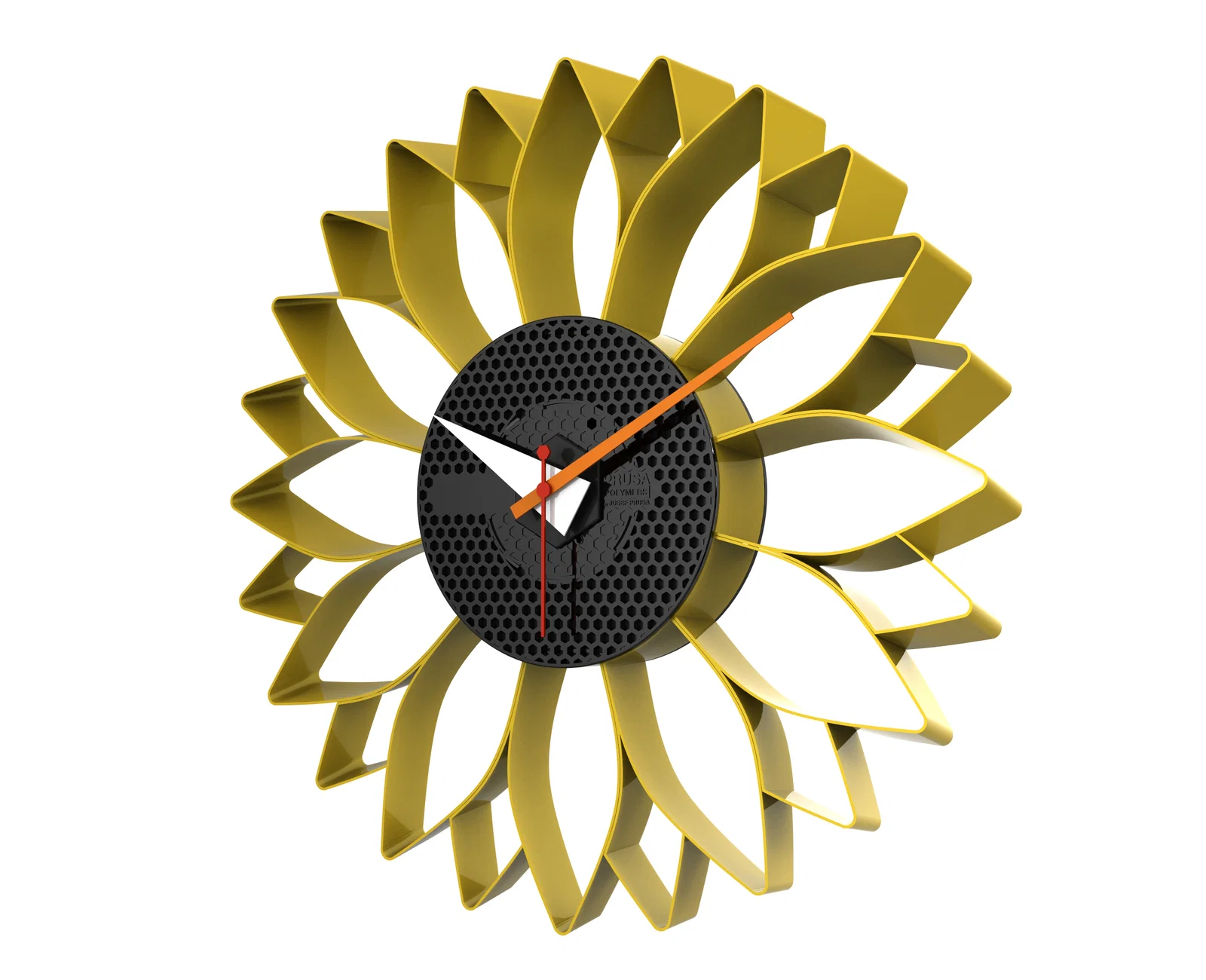

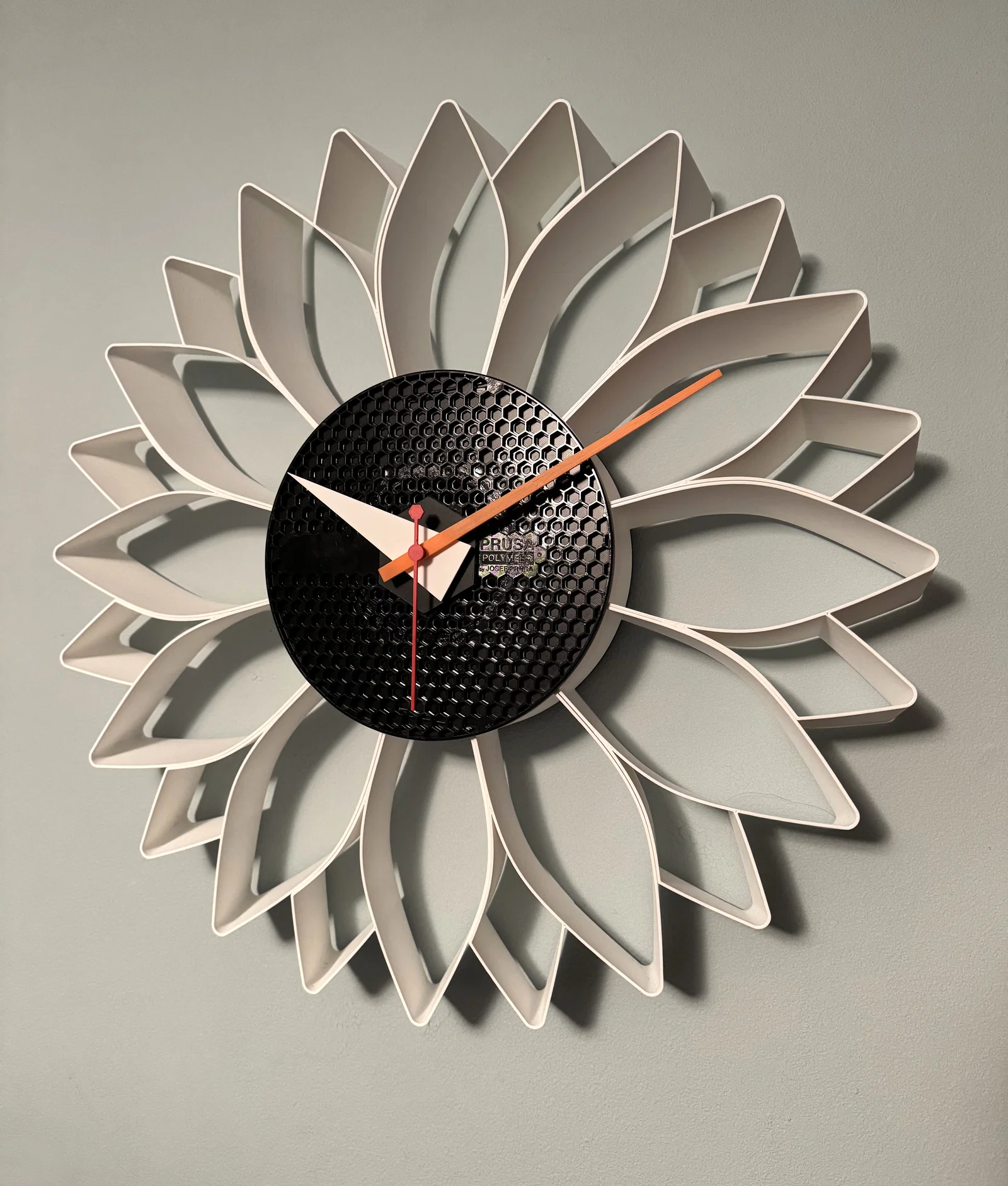

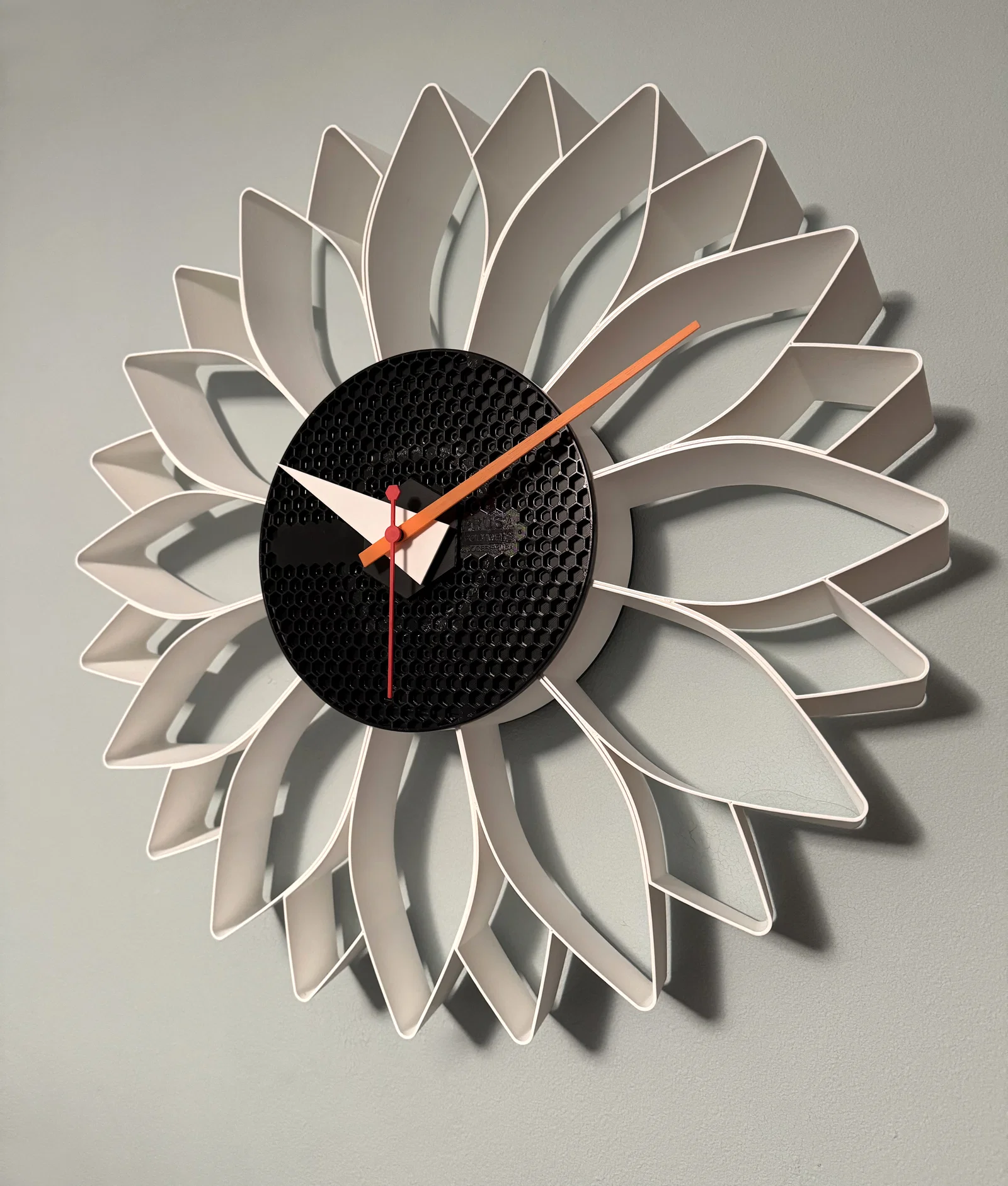

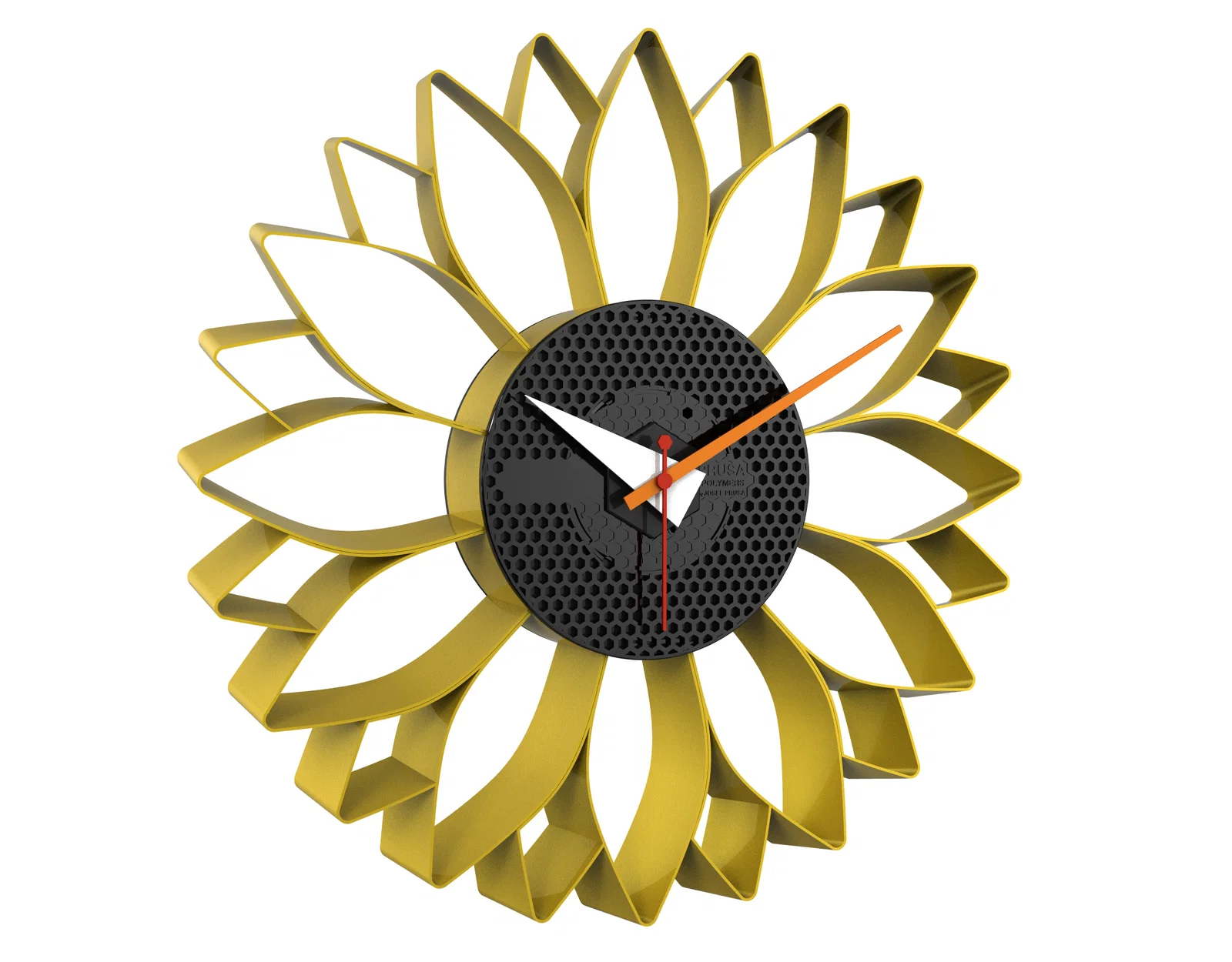

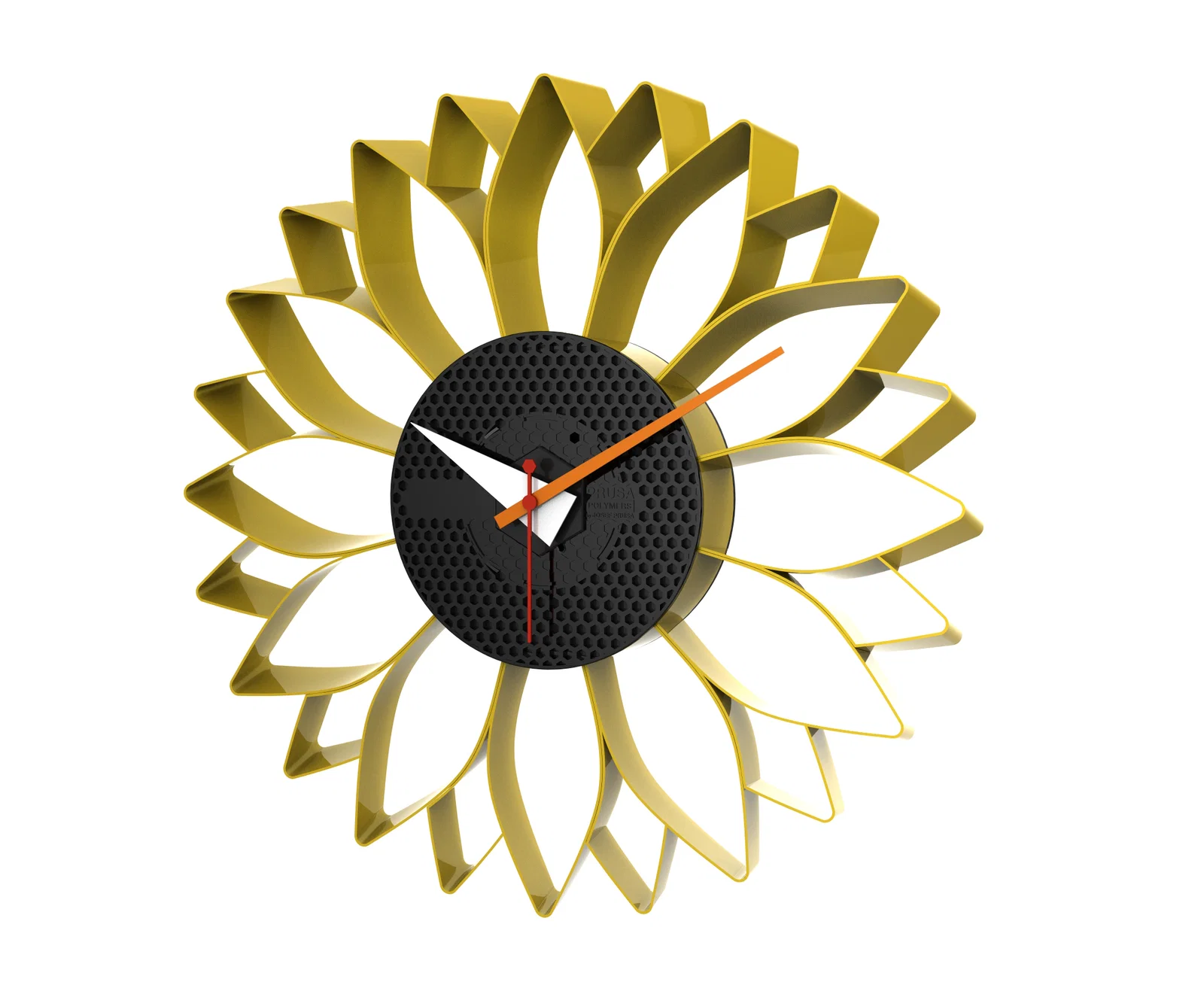

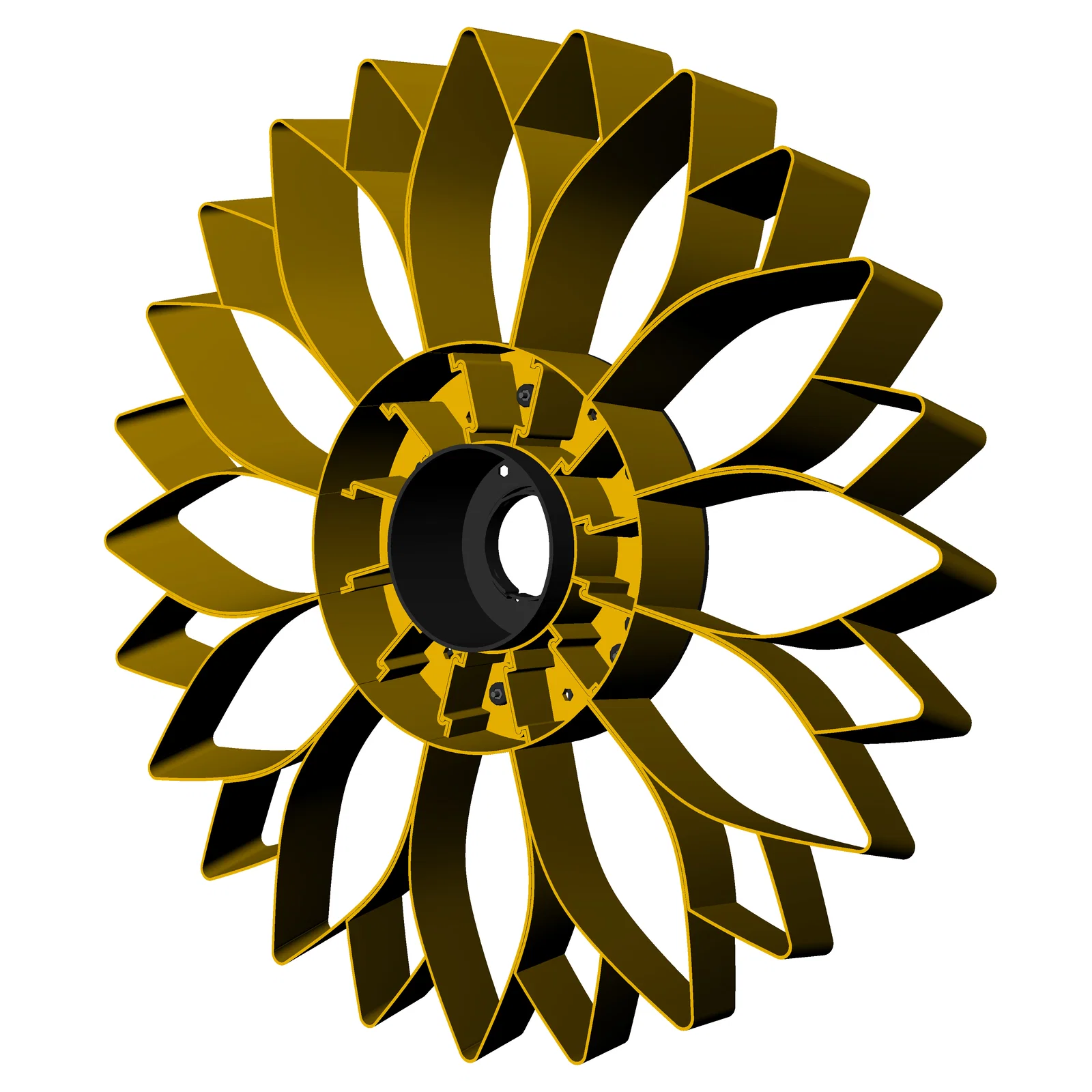

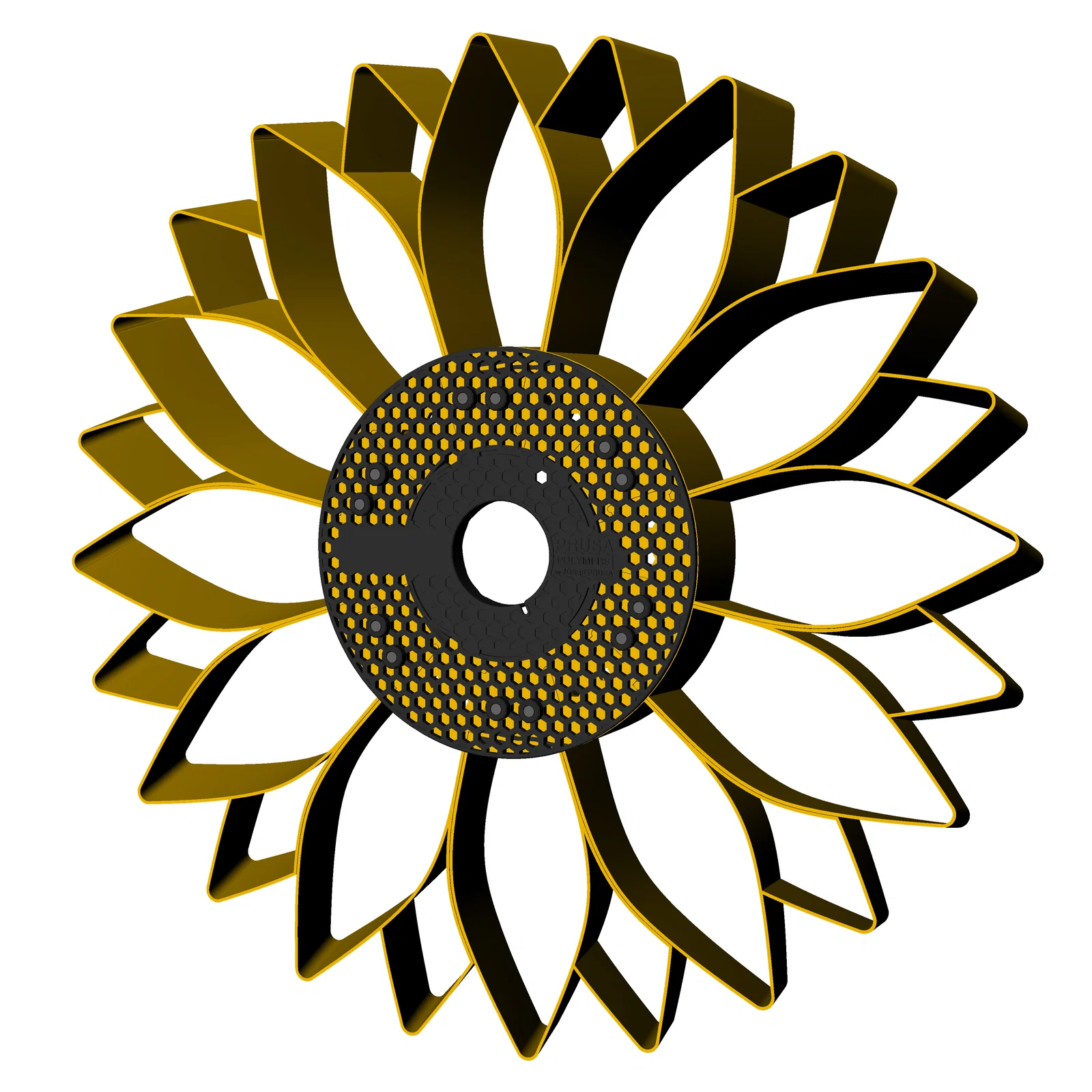

Cho cuộc thi Prusament Spool Upcycling Contest, mình muốn làm một thiết kế có thể linh hoạt tùy biến. Ý tưởng của mình là một Prusament Spool Sunflower có thể dùng làm đồng hồ treo tường (Wall Mount Clock) hoặc cối gió ngoài trời (Outdoor Windmill). Các lục giác (Hexagons) trên Prusament Spool tạo thành một phần trung tâm rất hợp cho bông hướng dương. Mình dùng file Prusa Dummy Spool để dựng model này vì mình chưa có phiên bản mới của Prusament Spool để test thử tất cả chi tiết. Mình dùng tolerance 0.2mm xuyên suốt. Thiết kế này cũng dùng khá nhiều filament, nên tới lúc in xong thì bạn cũng sẽ có một cuộn spool trống để tận dụng luôn.

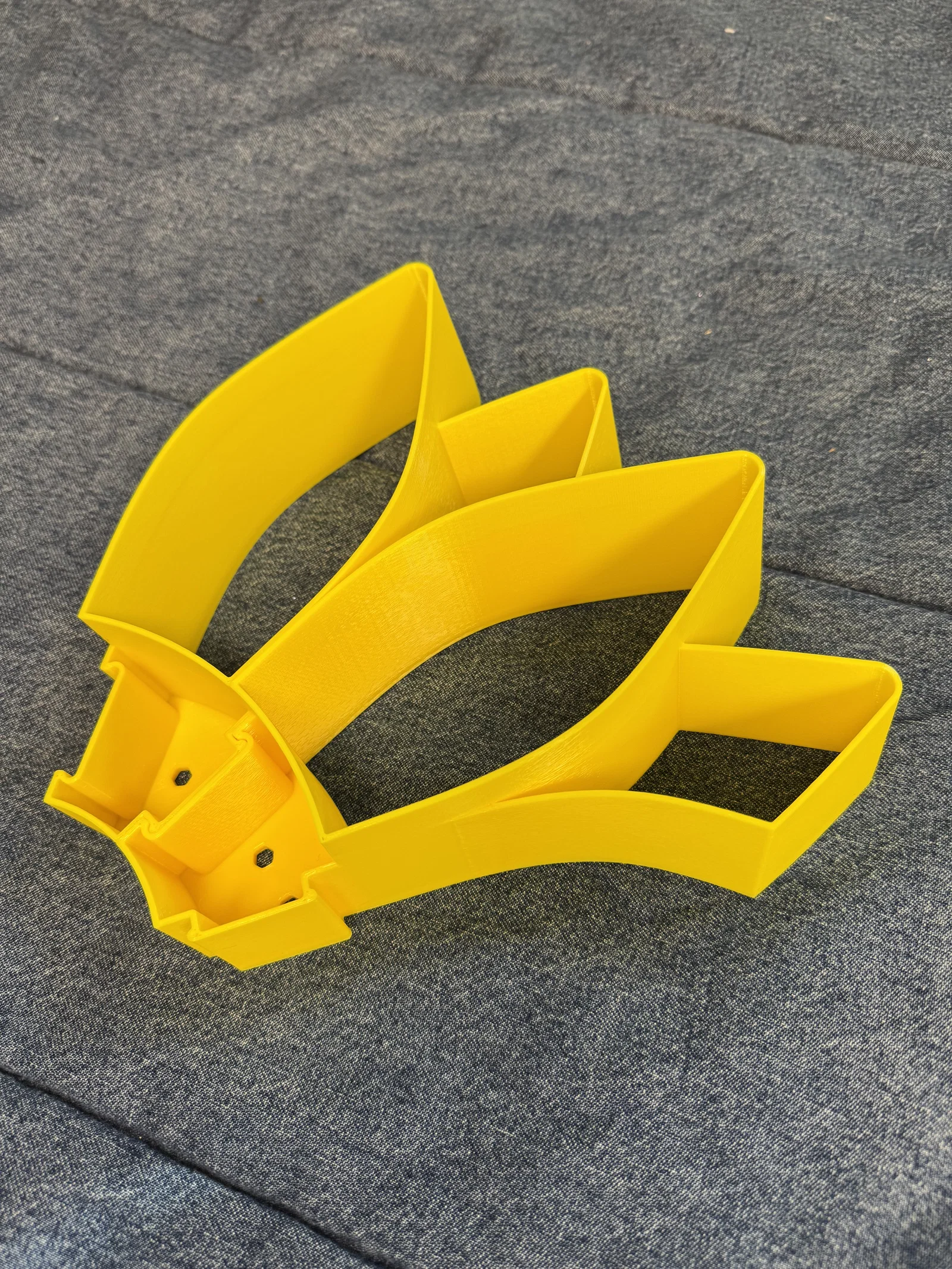

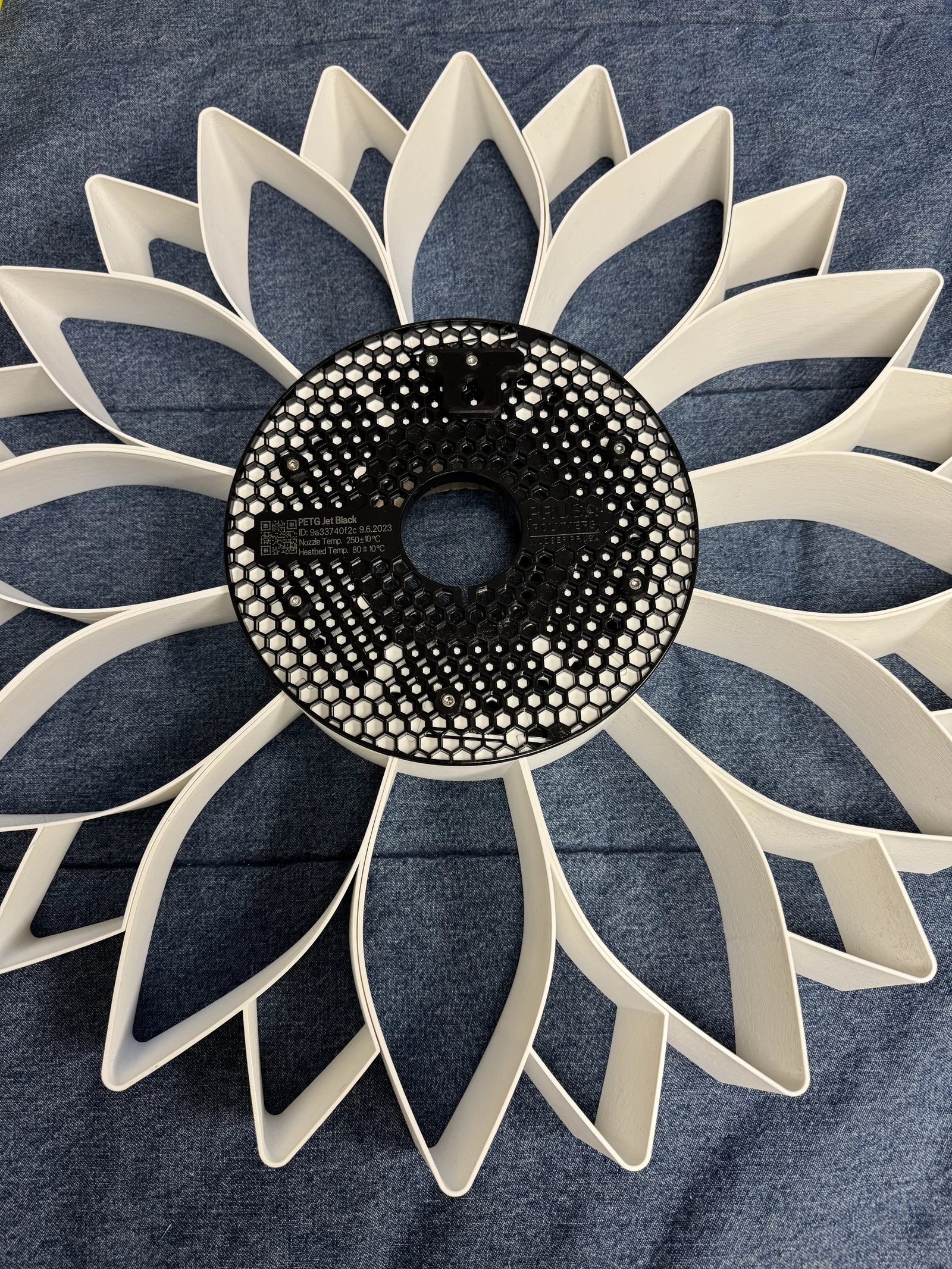

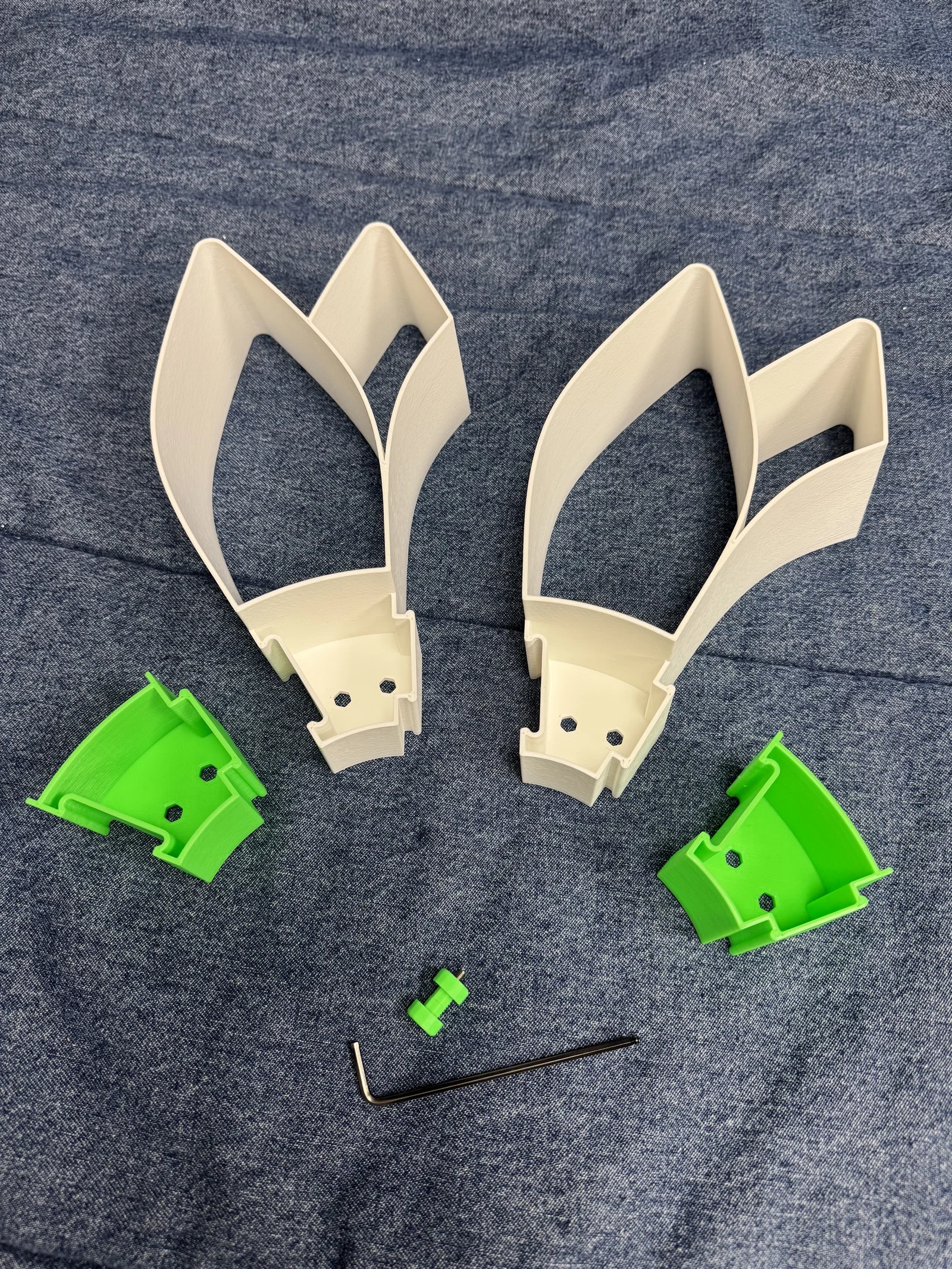

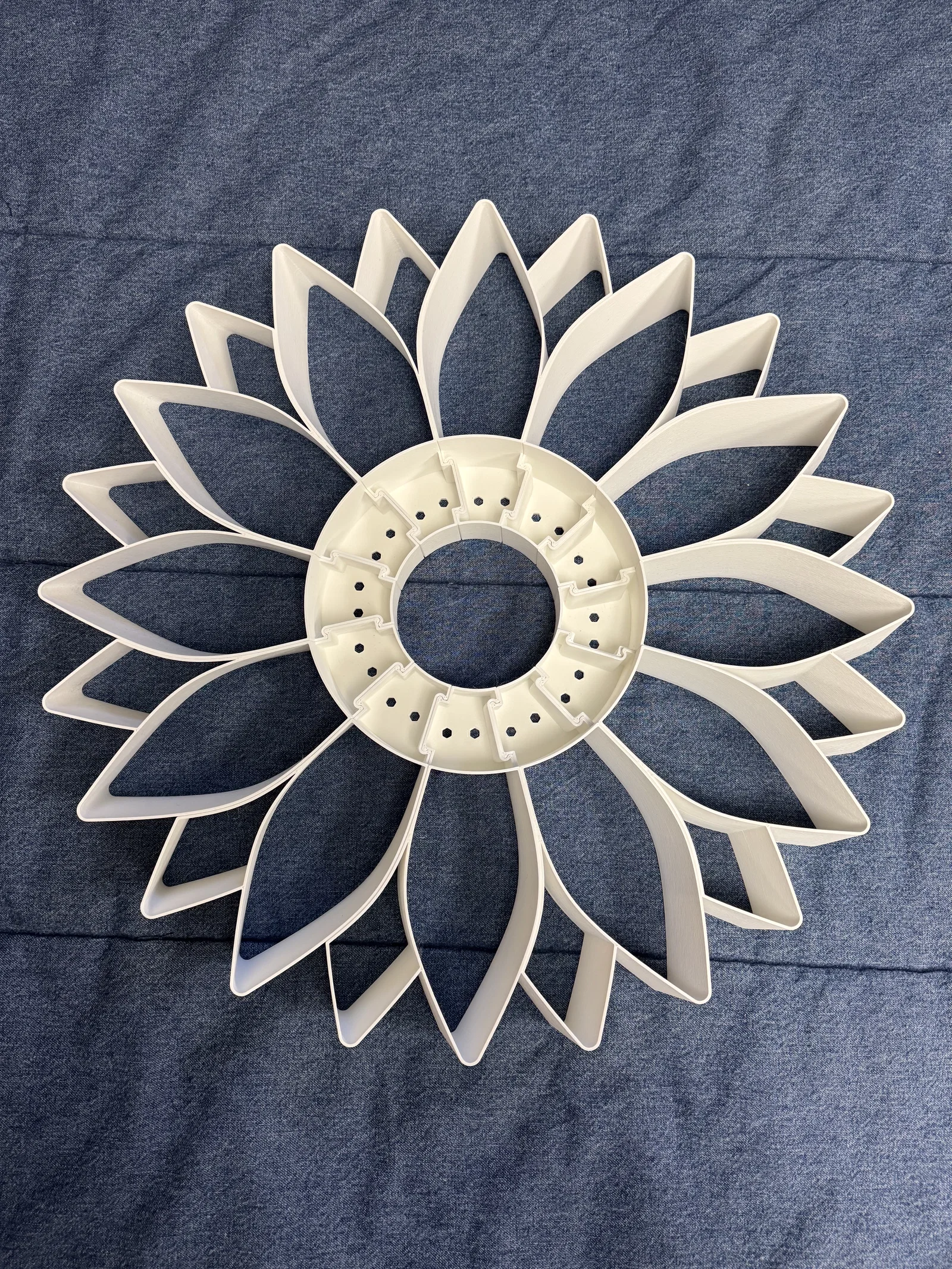

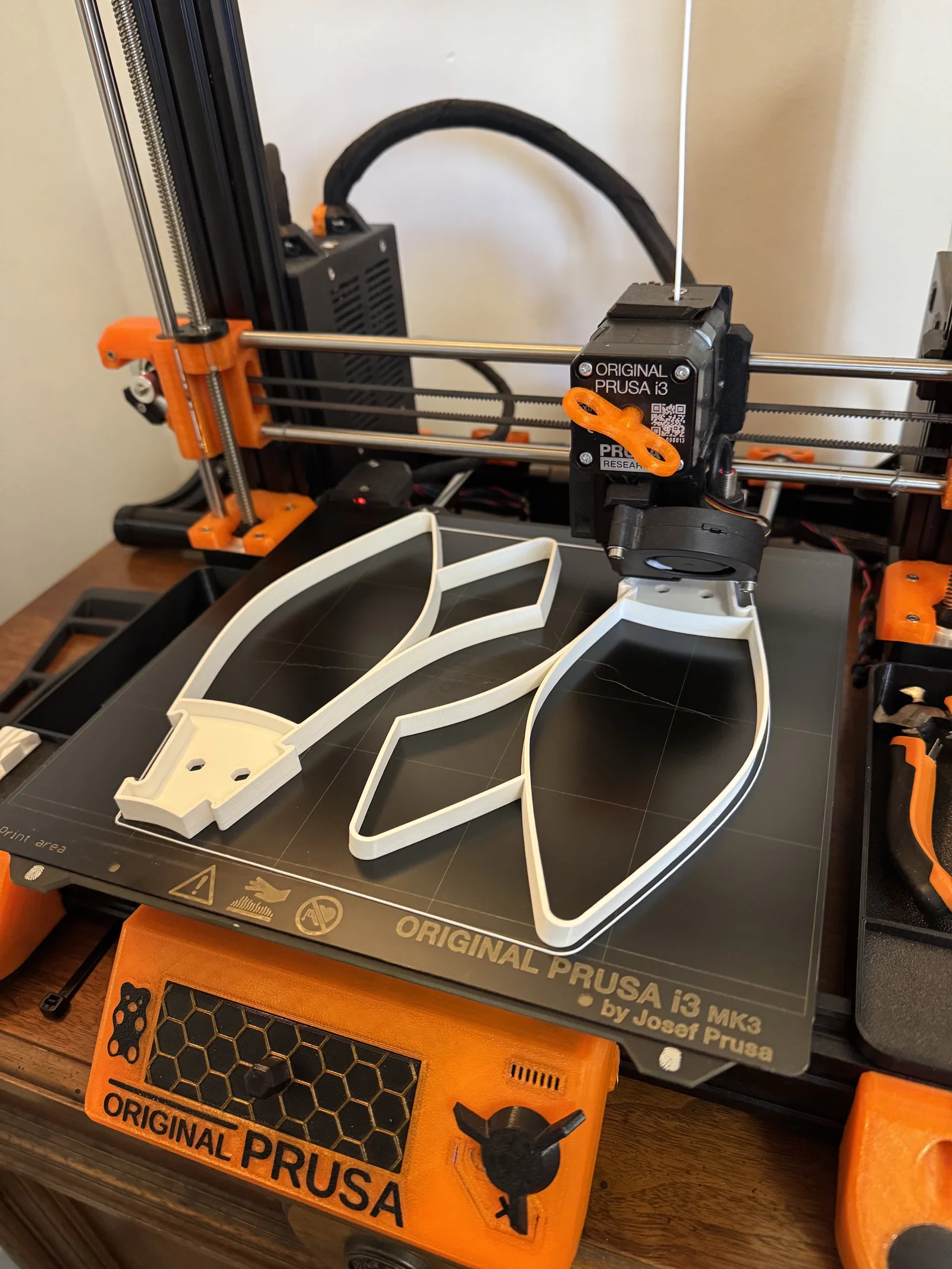

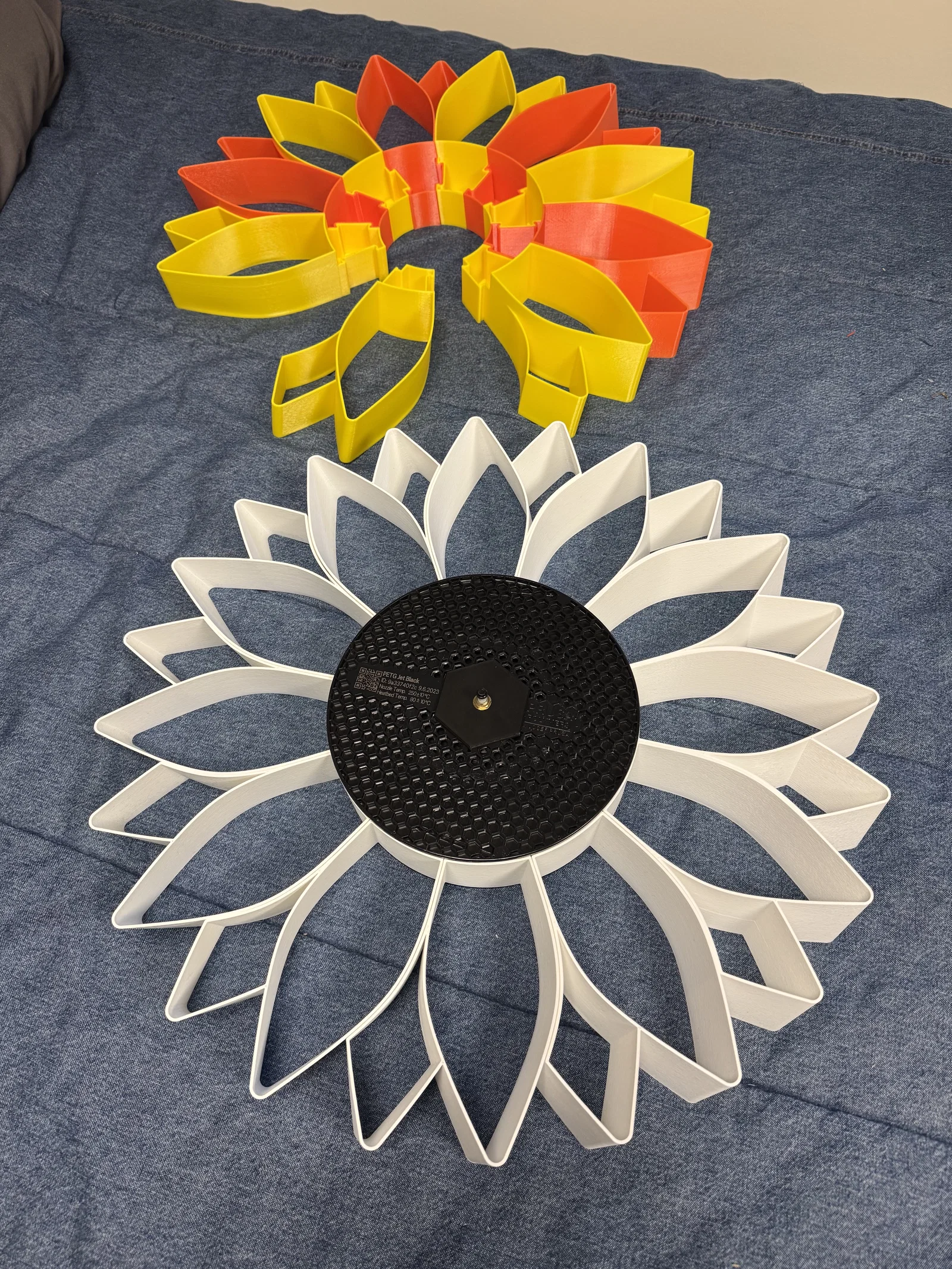

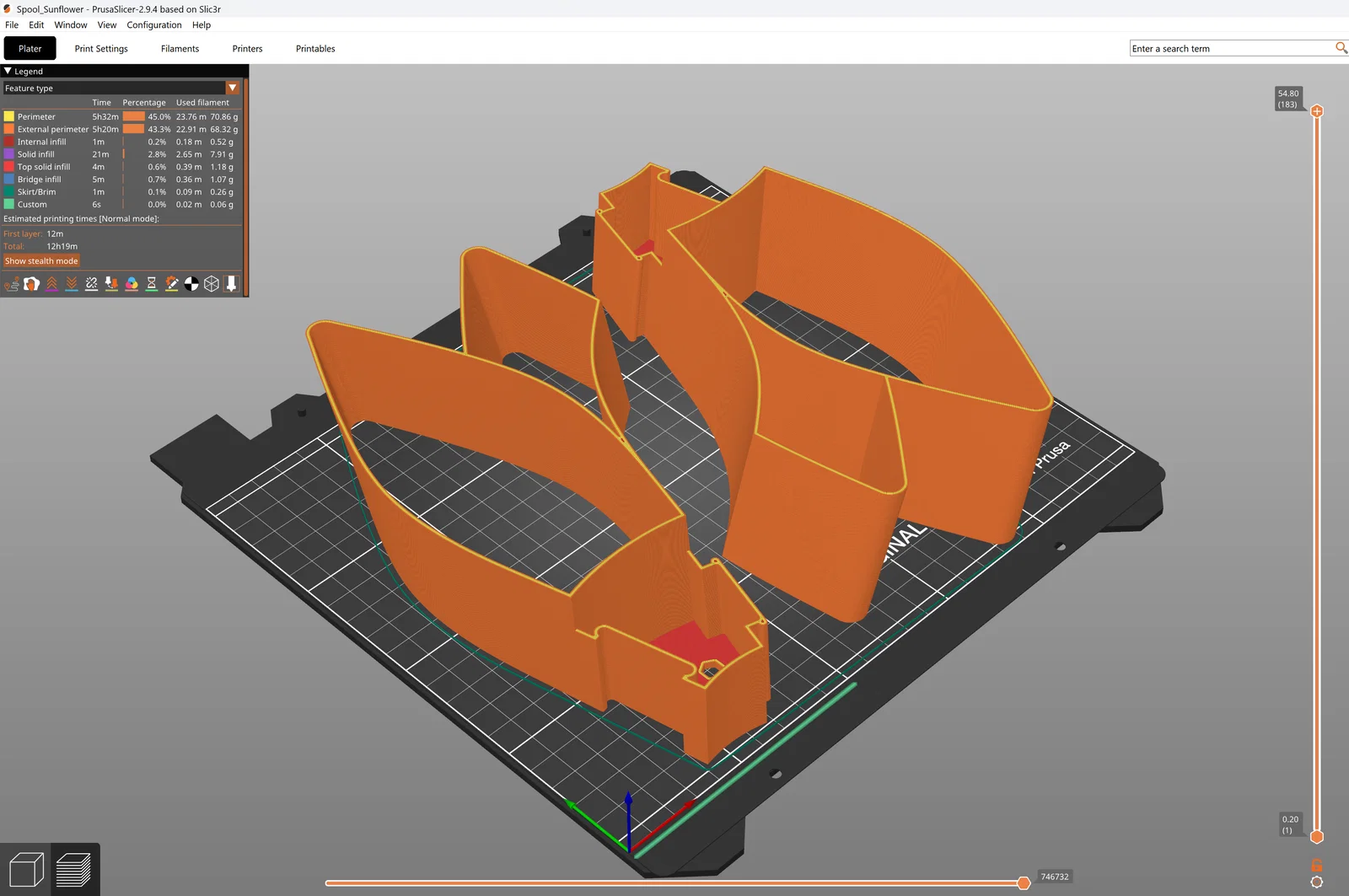

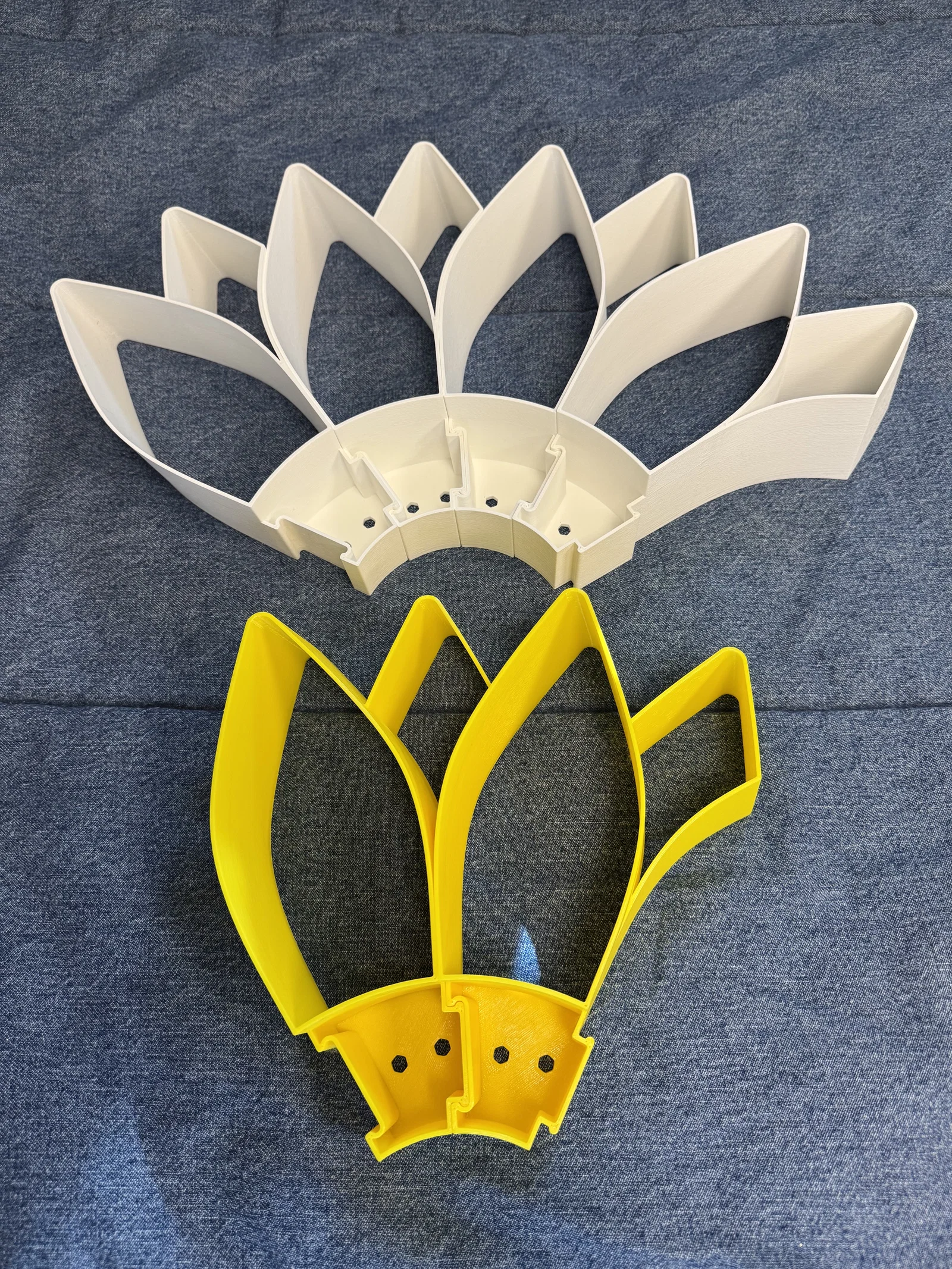

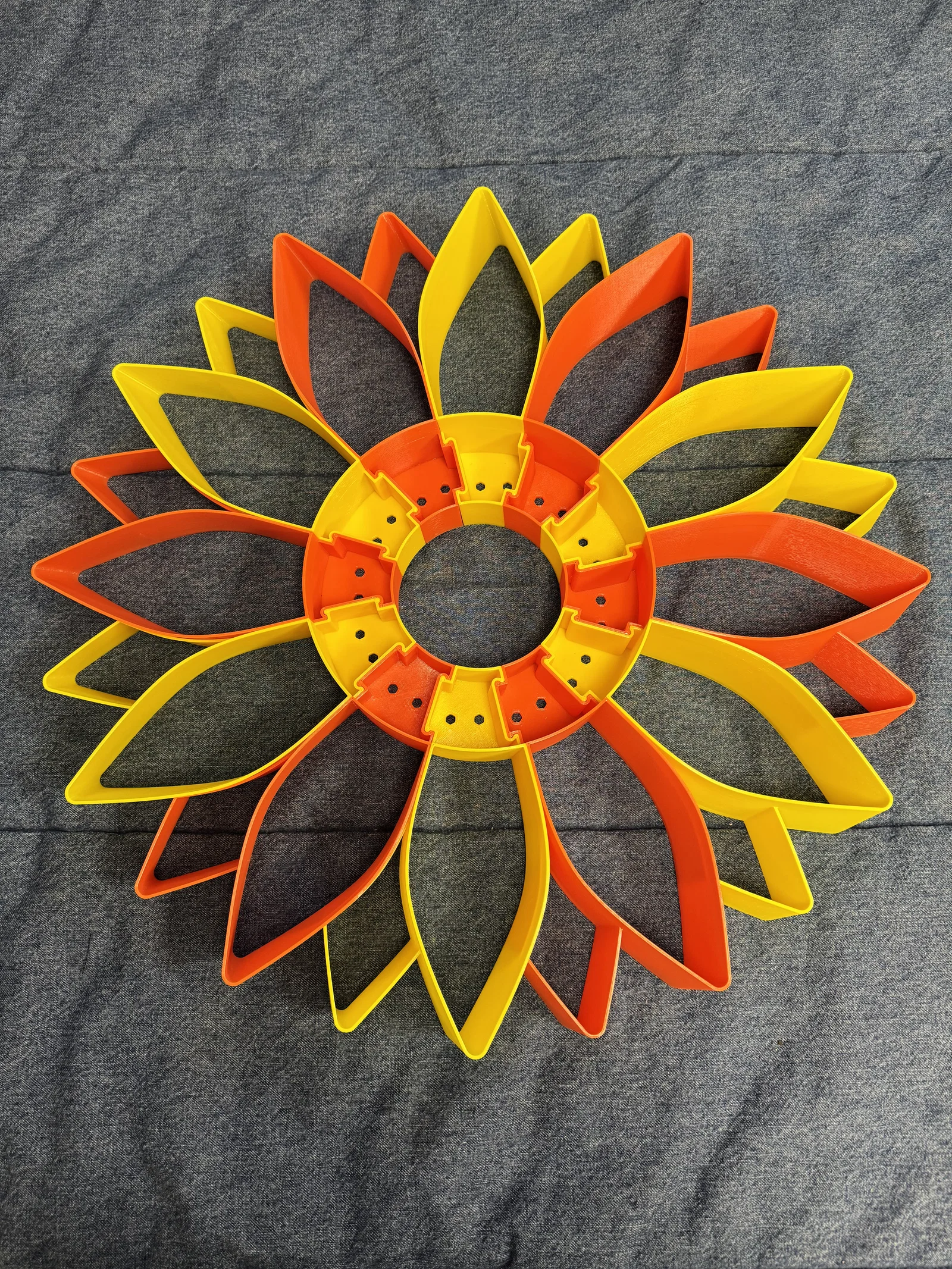

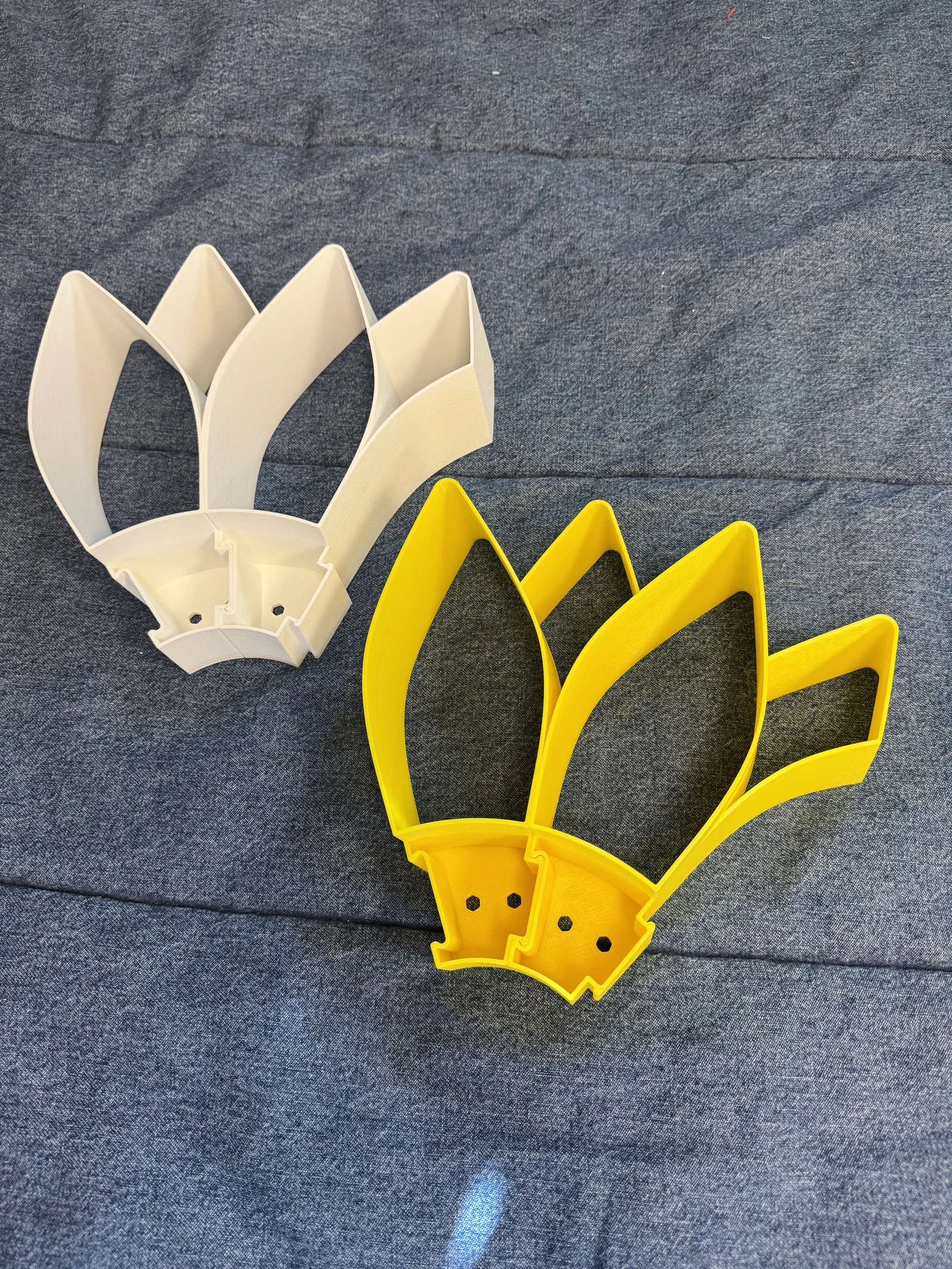

Có 12 cánh (Pedals) tạo thành bông hướng dương. Trên khay in MK3 có thể đặt vừa 2 cánh. Nếu bạn muốn dùng brim thì xoay part 90 độ và in từng cái một. Mình dùng setting Quality 0.2mm, 3 perimeters rồi đổi layer height lên 0.3mm. Có 2 lựa chọn thiết kế cánh với khác biệt nhẹ: Option 1 và Option 2, bạn chọn một trong hai rồi in đủ 12 cái.

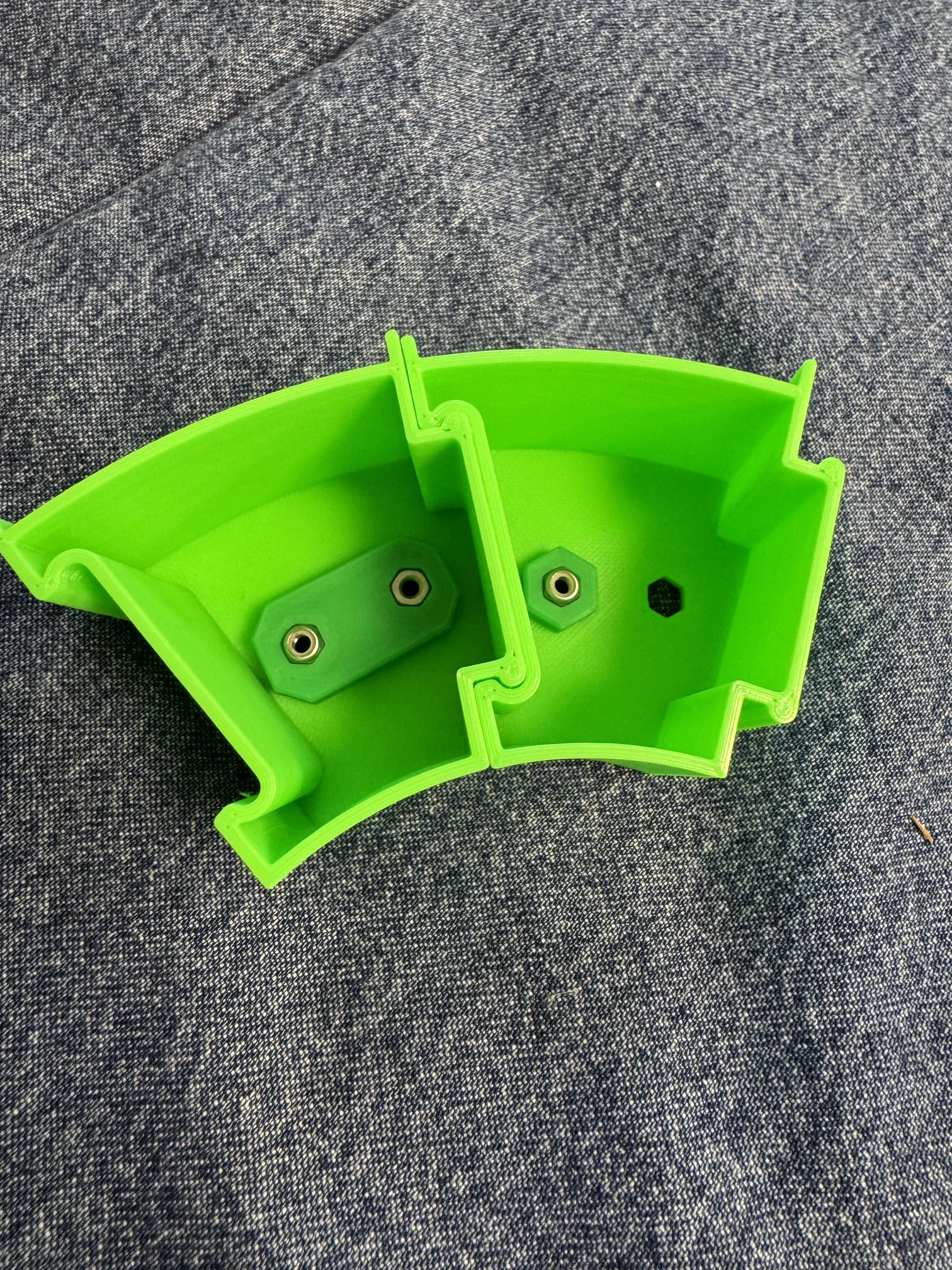

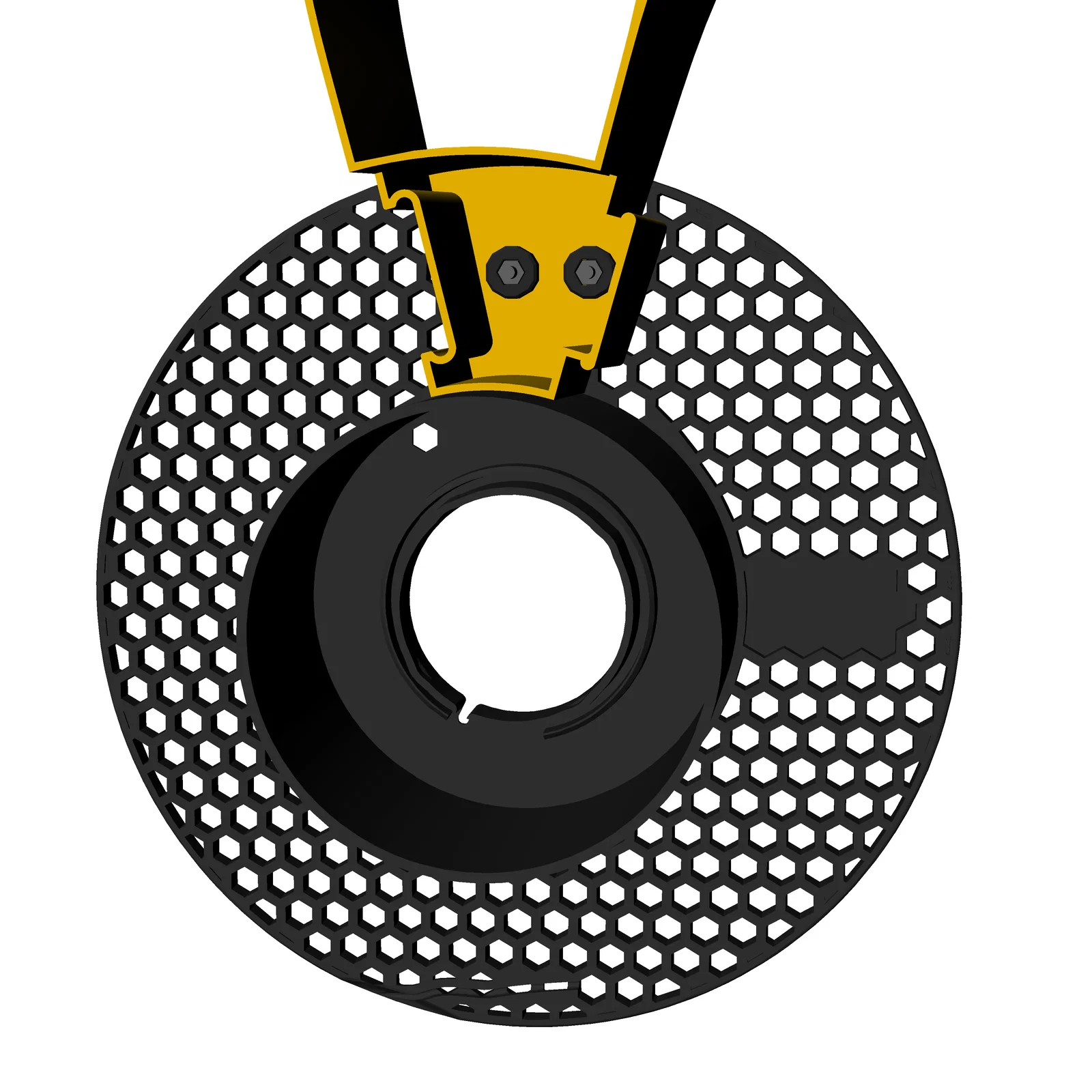

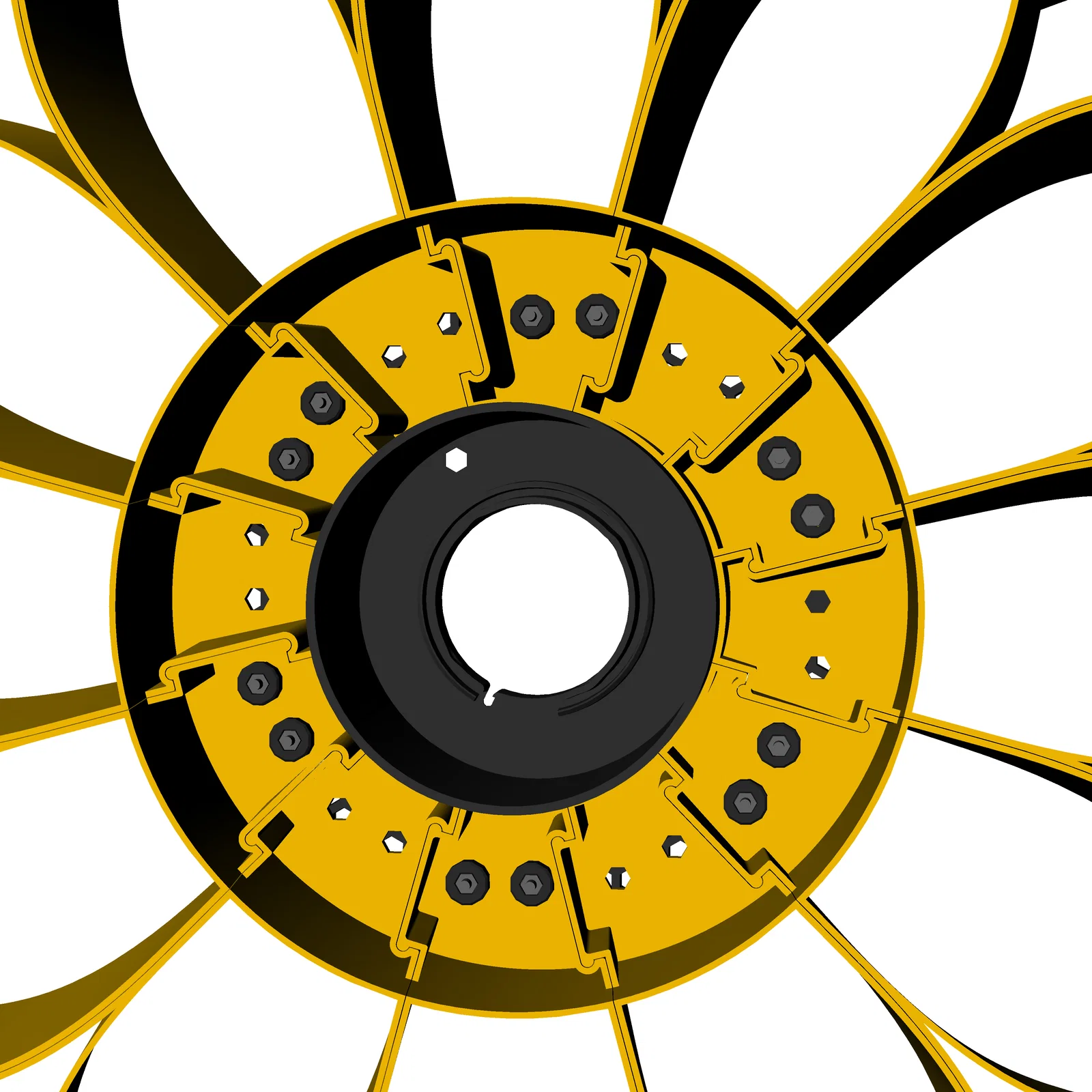

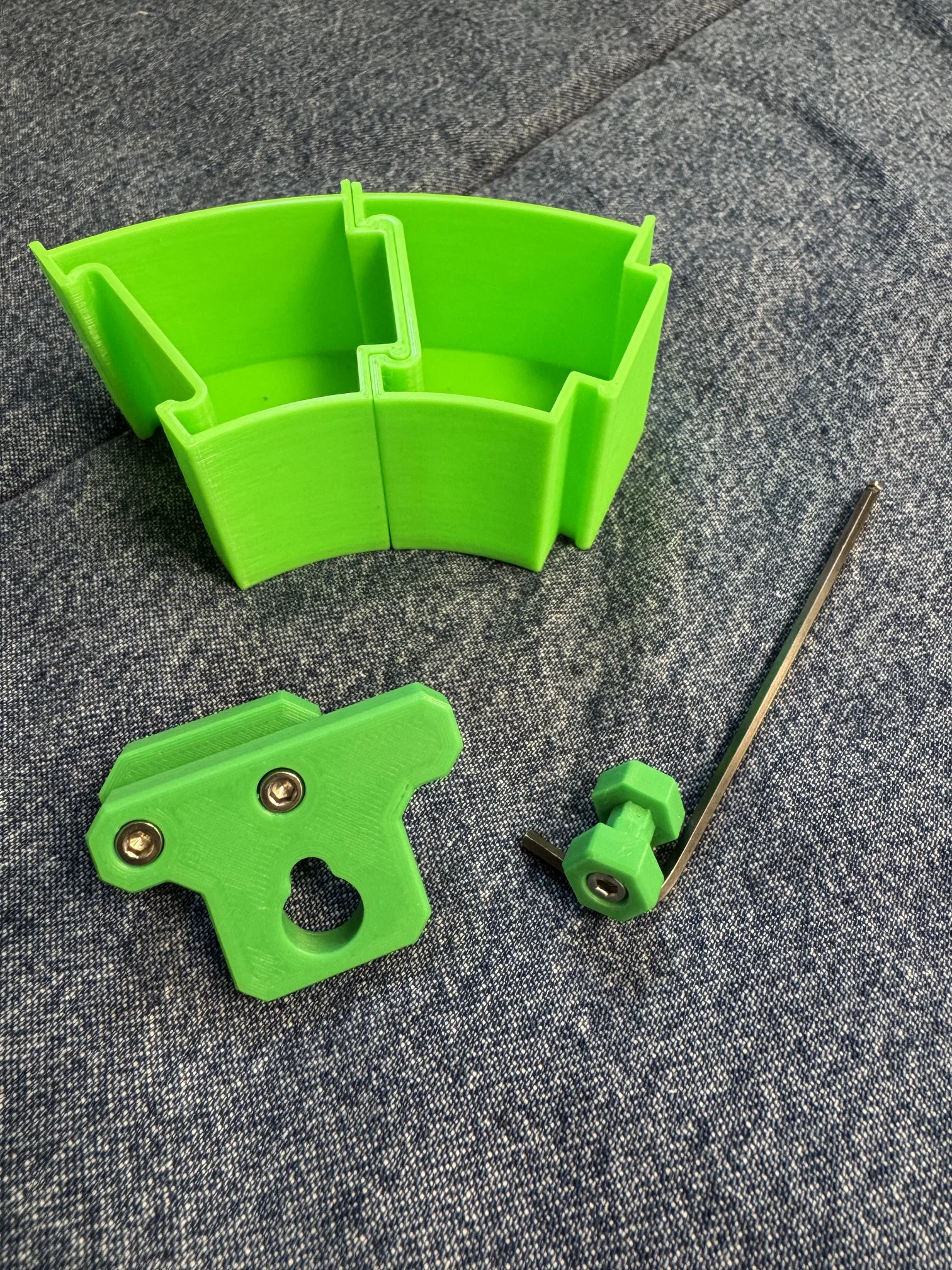

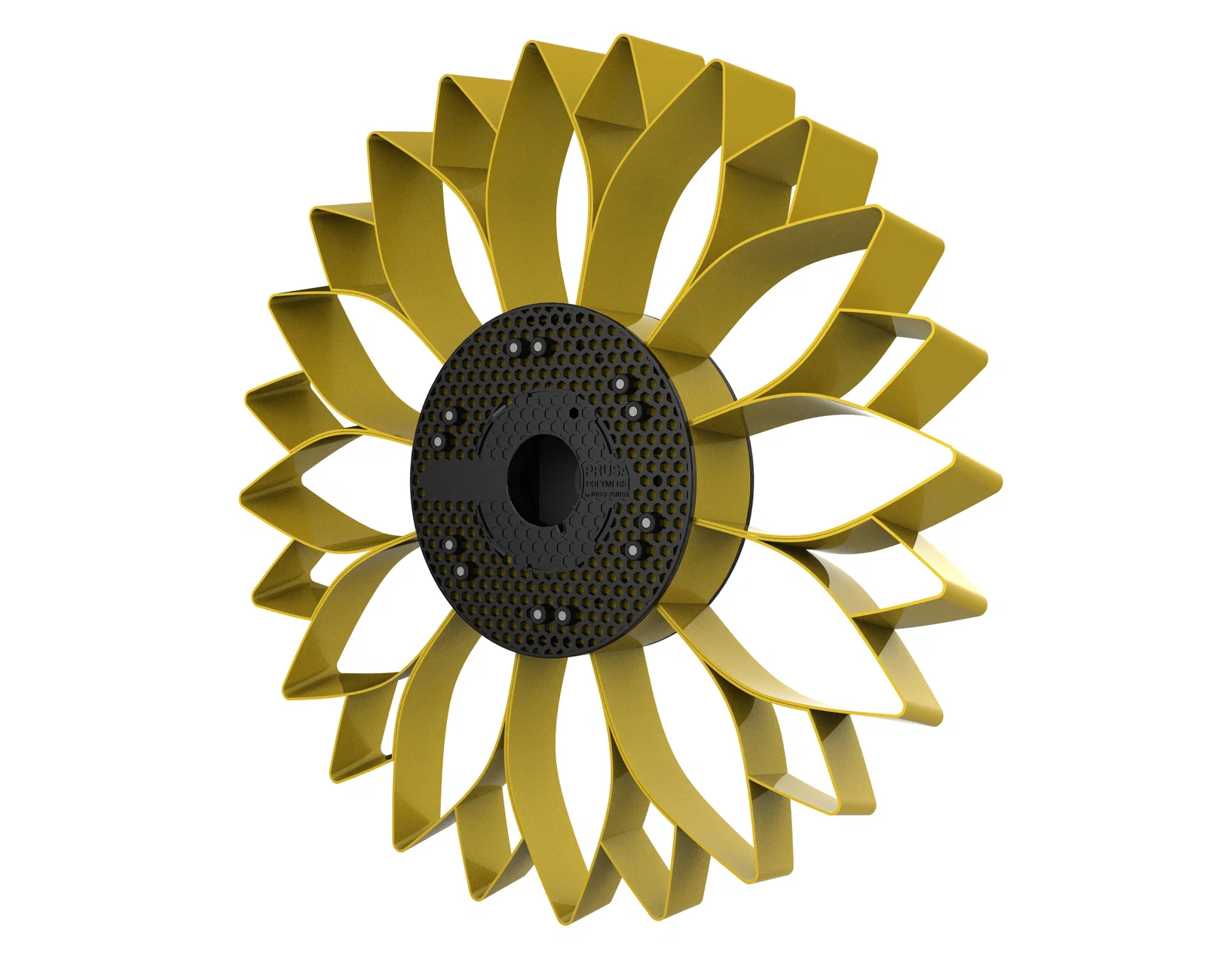

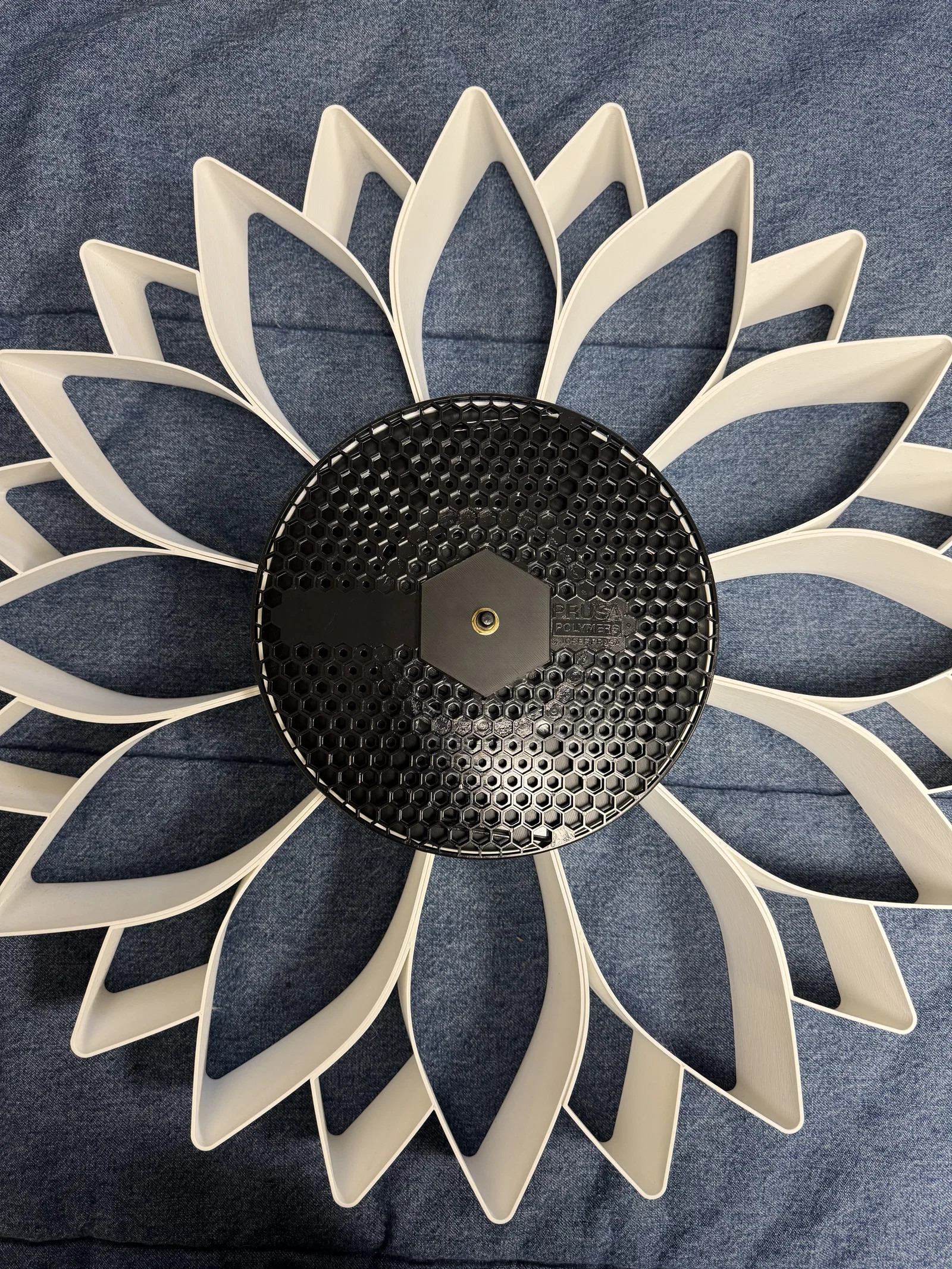

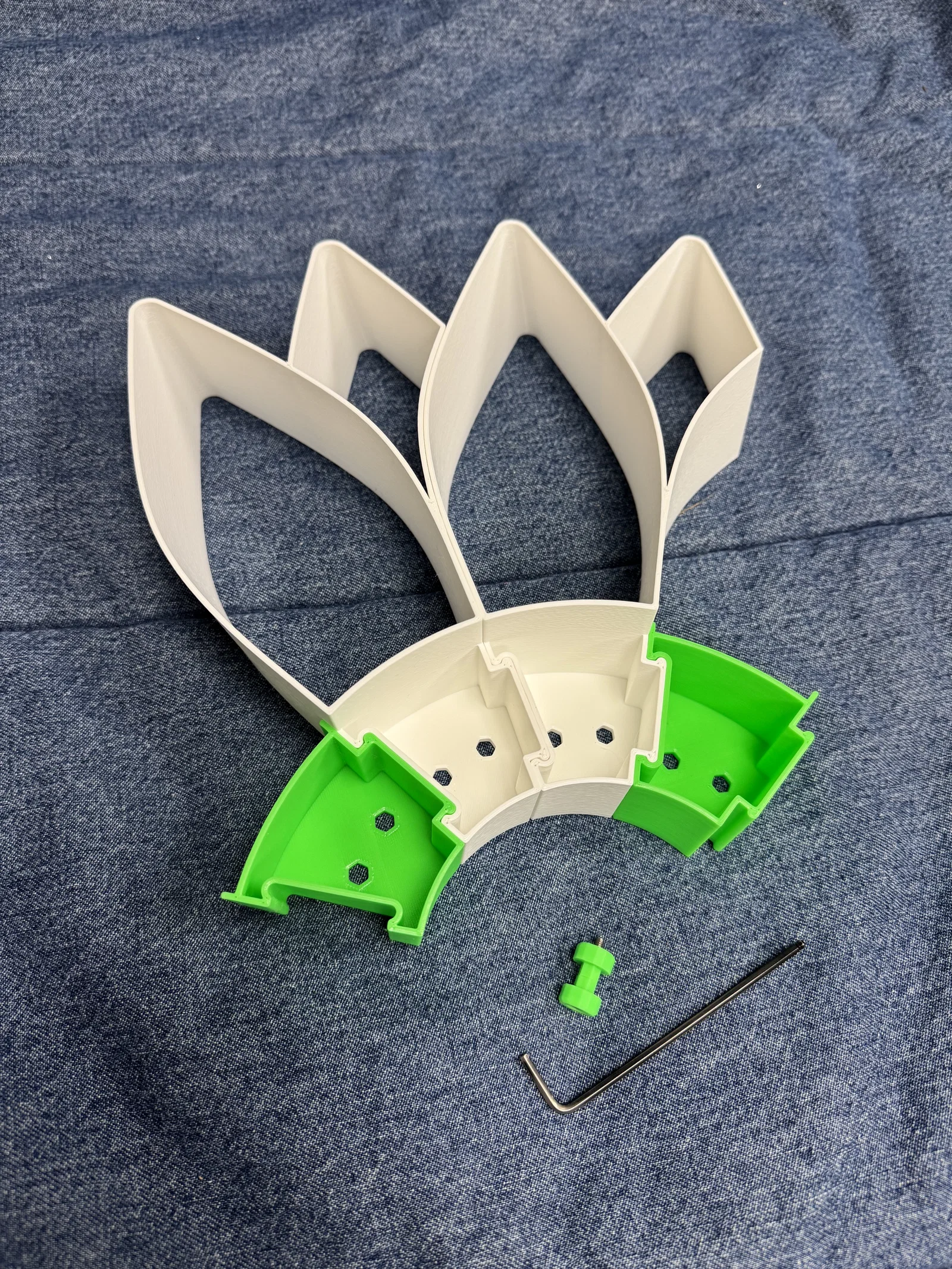

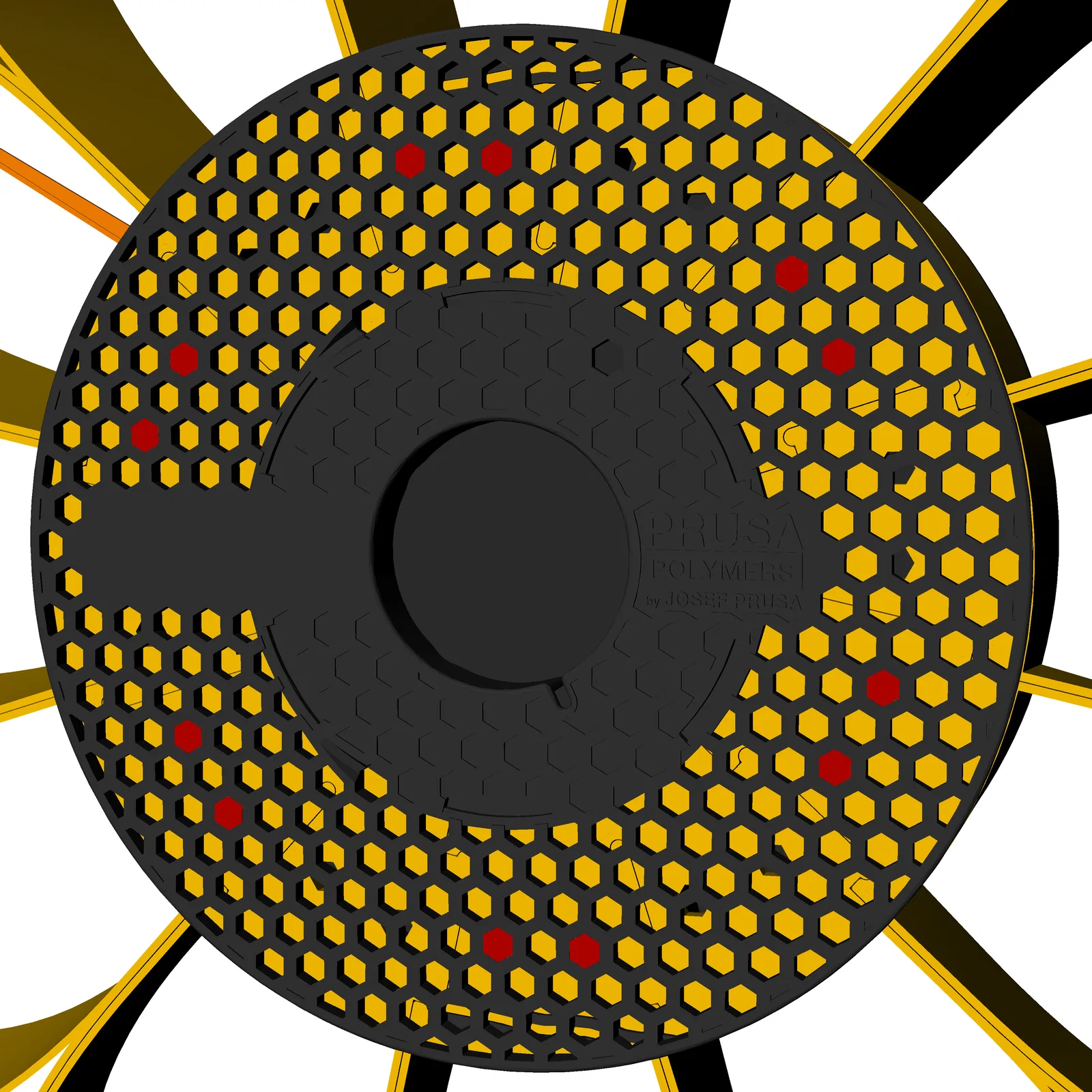

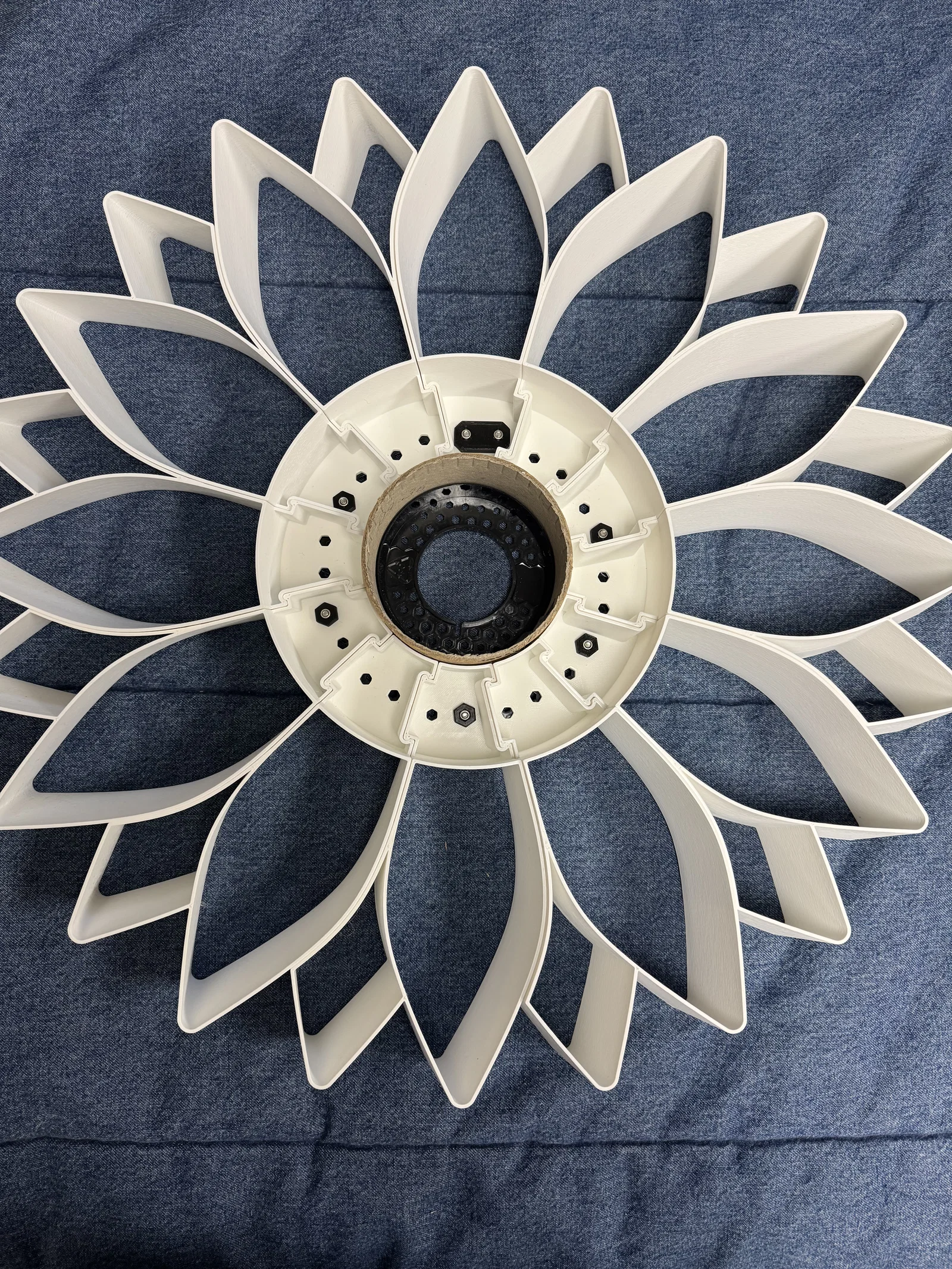

Các ngàm gắn cánh (Sunflower Pedal Mounts) dùng ốc M3x18 và đai ốc M3 (M3 Hex Nuts) hoặc M3 Nyloc Nuts. Tổng cộng có chỗ cho 12 ngàm, khớp theo pattern lục giác trên spool. Phần ngàm cho ốc (Fastener Mounts) nằm ở mặt sau của spool, còn phần ngàm cho đai ốc lục giác (Hex Nut Mounts) nằm phía trong. Có 2 ngàm tại các vị trí 12, 2, 4, 6, 8, 10 giờ. Mình có kèm hình vị trí lắp. Khi canh vị trí lắp, logo Prusa trên spool nên nằm lệch về bên phải như trong hình. Ngàm treo đồng hồ (Clock Wall Mount) là một ngàm lớn hơn, gắn ở vị trí 12 giờ và dùng cùng loại hardware. Bạn thậm chí có thể dùng ốc dài hơn cho phần Wall Mount, đặc biệt nếu dùng Nyloc Nuts. Mình dùng setting Quality 0.15mm, 5 perimeters và infill triangles 90% cho các ngàm.

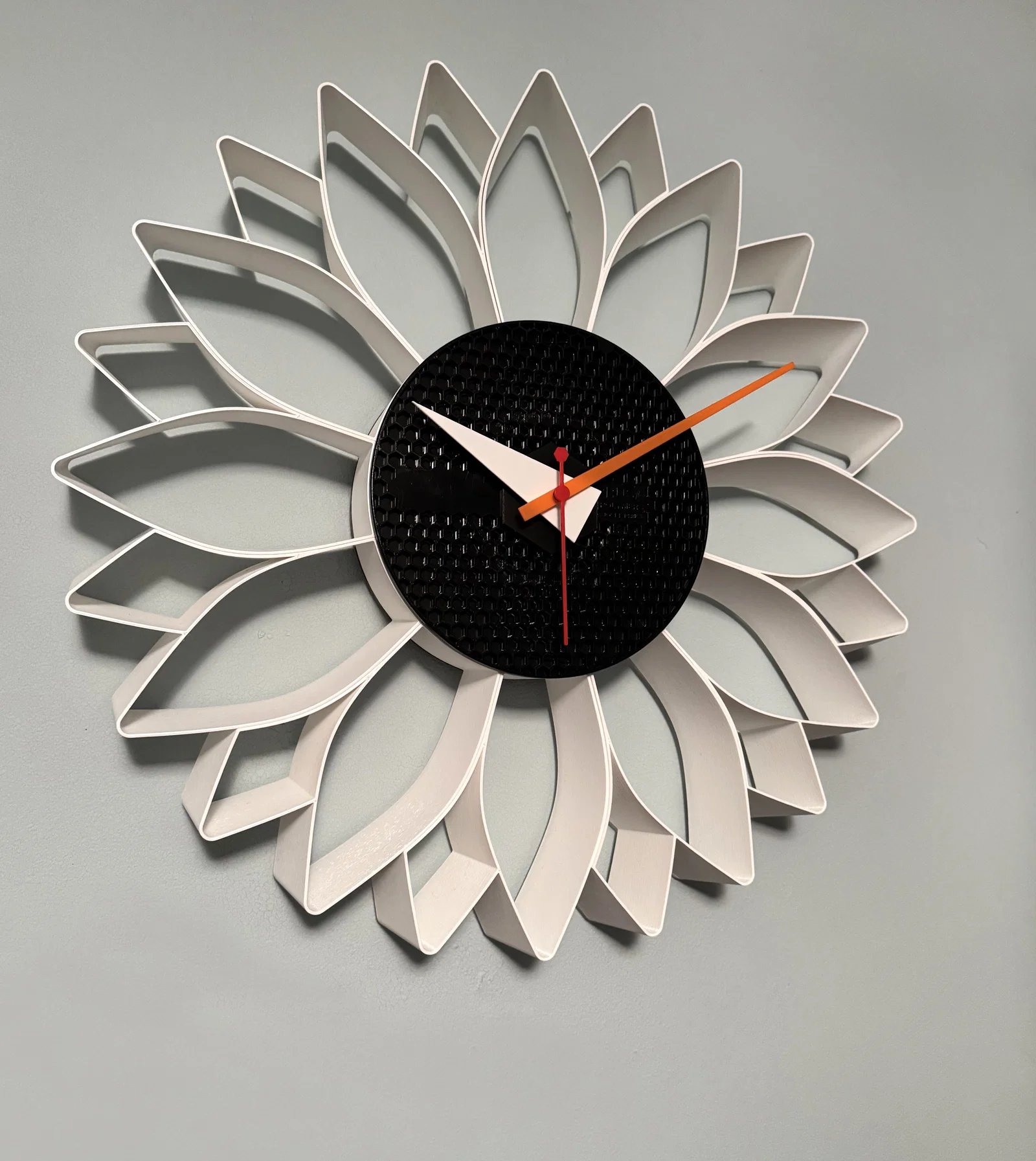

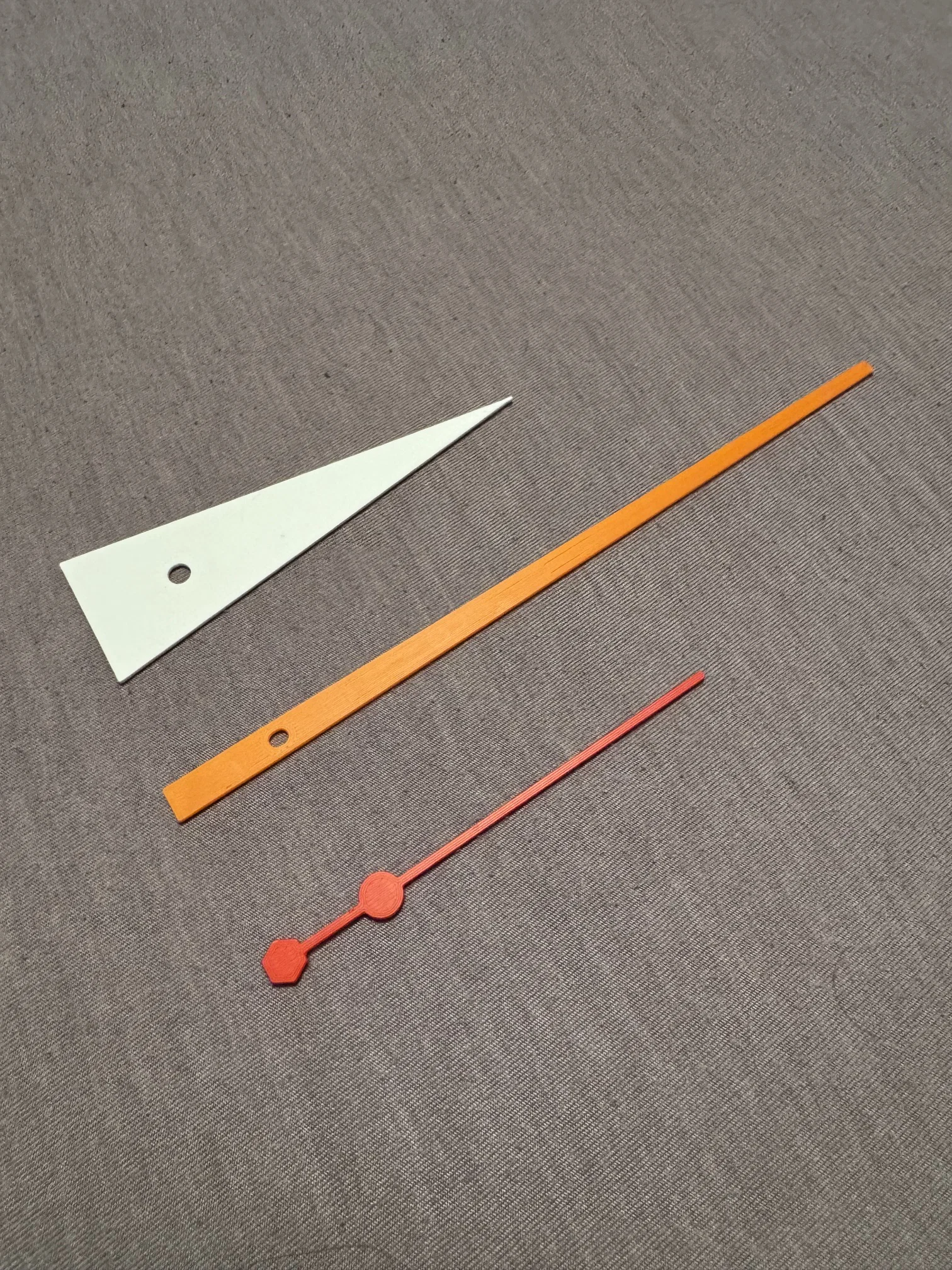

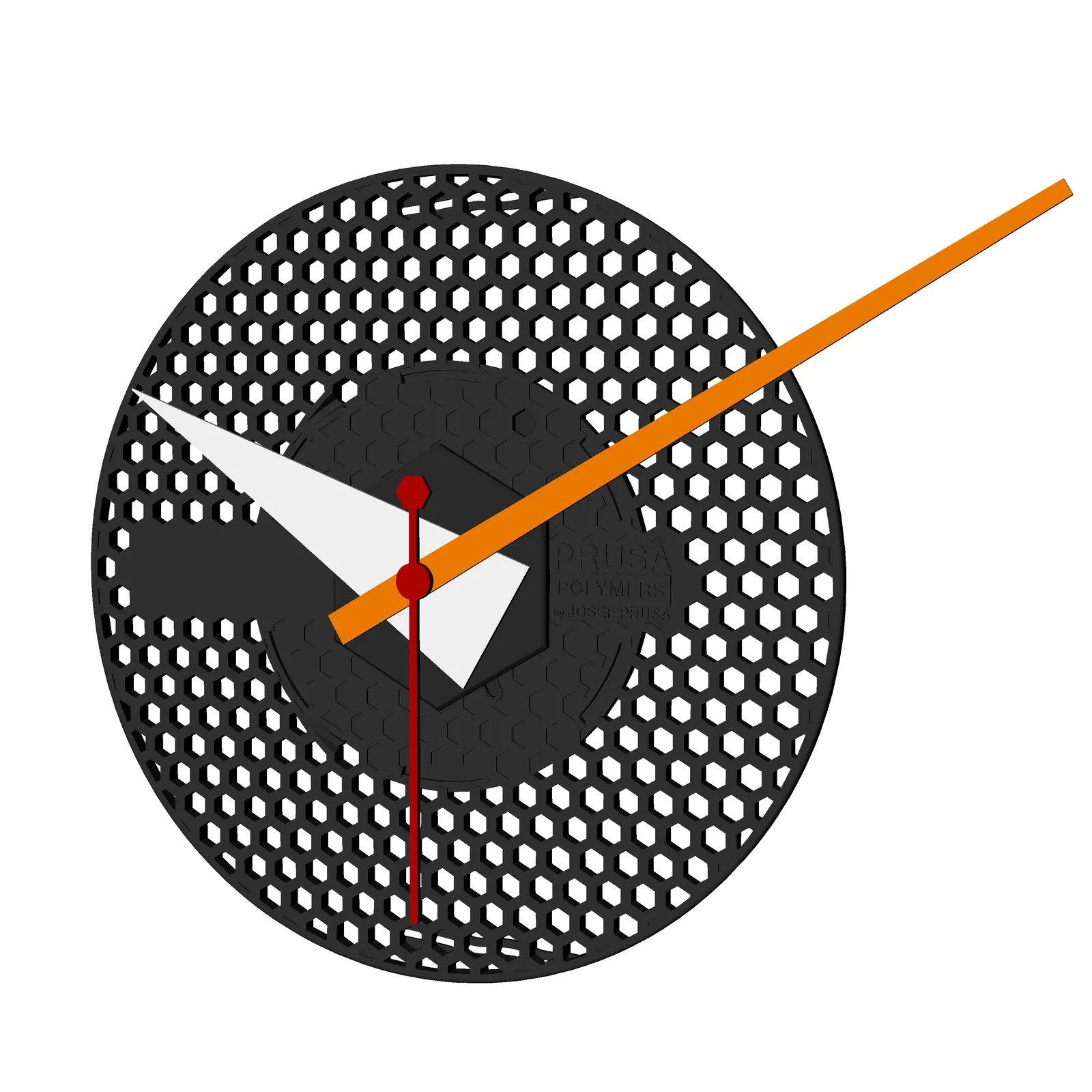

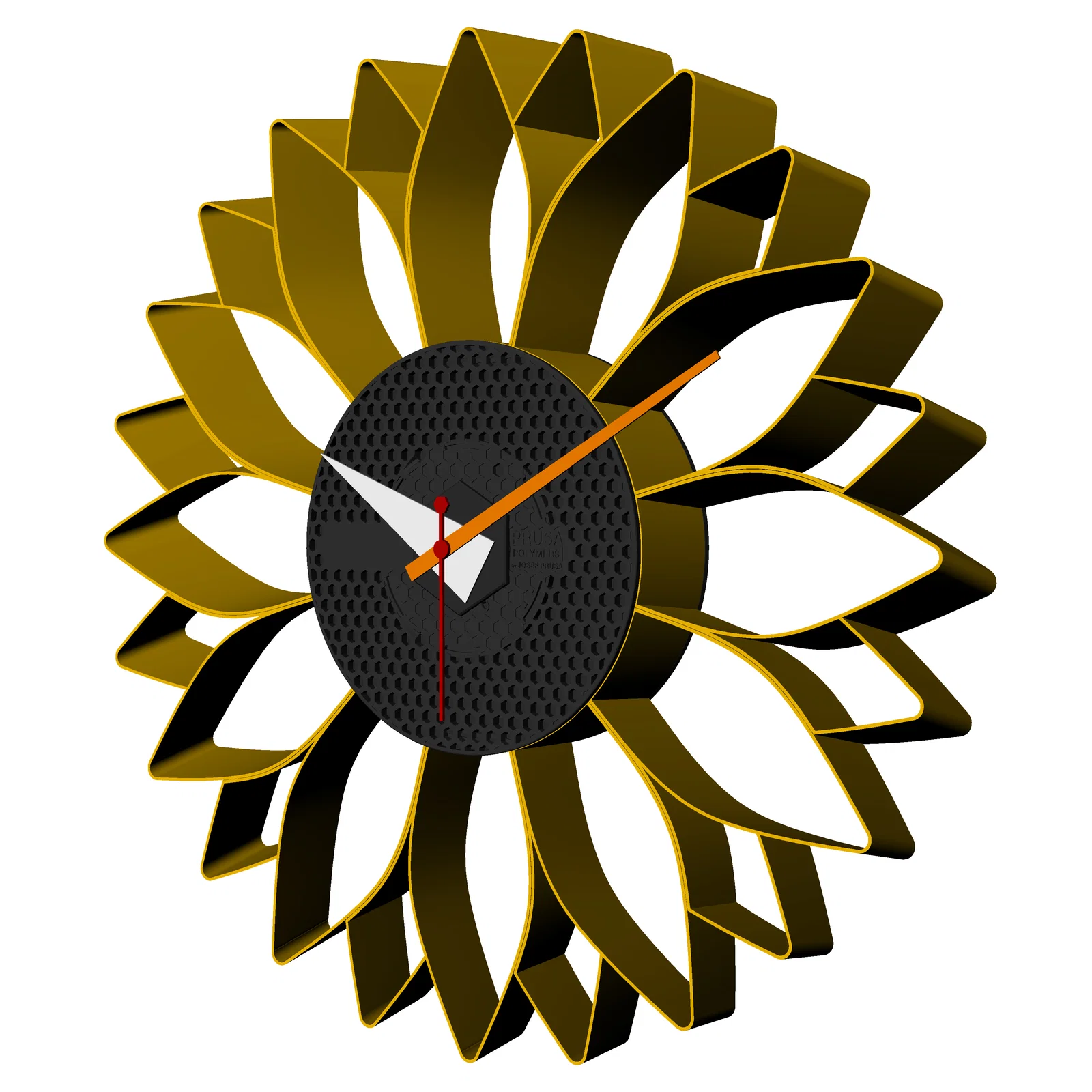

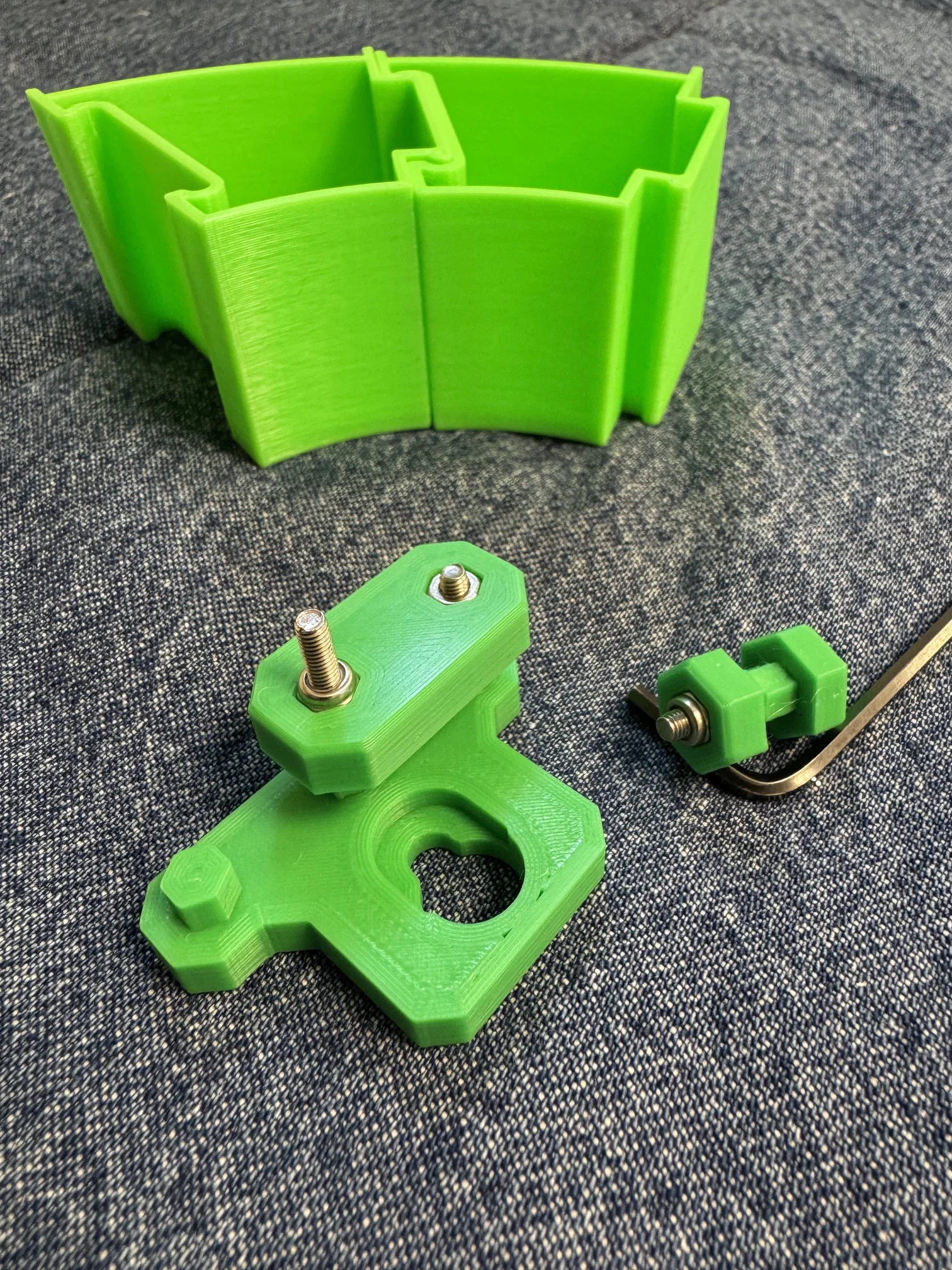

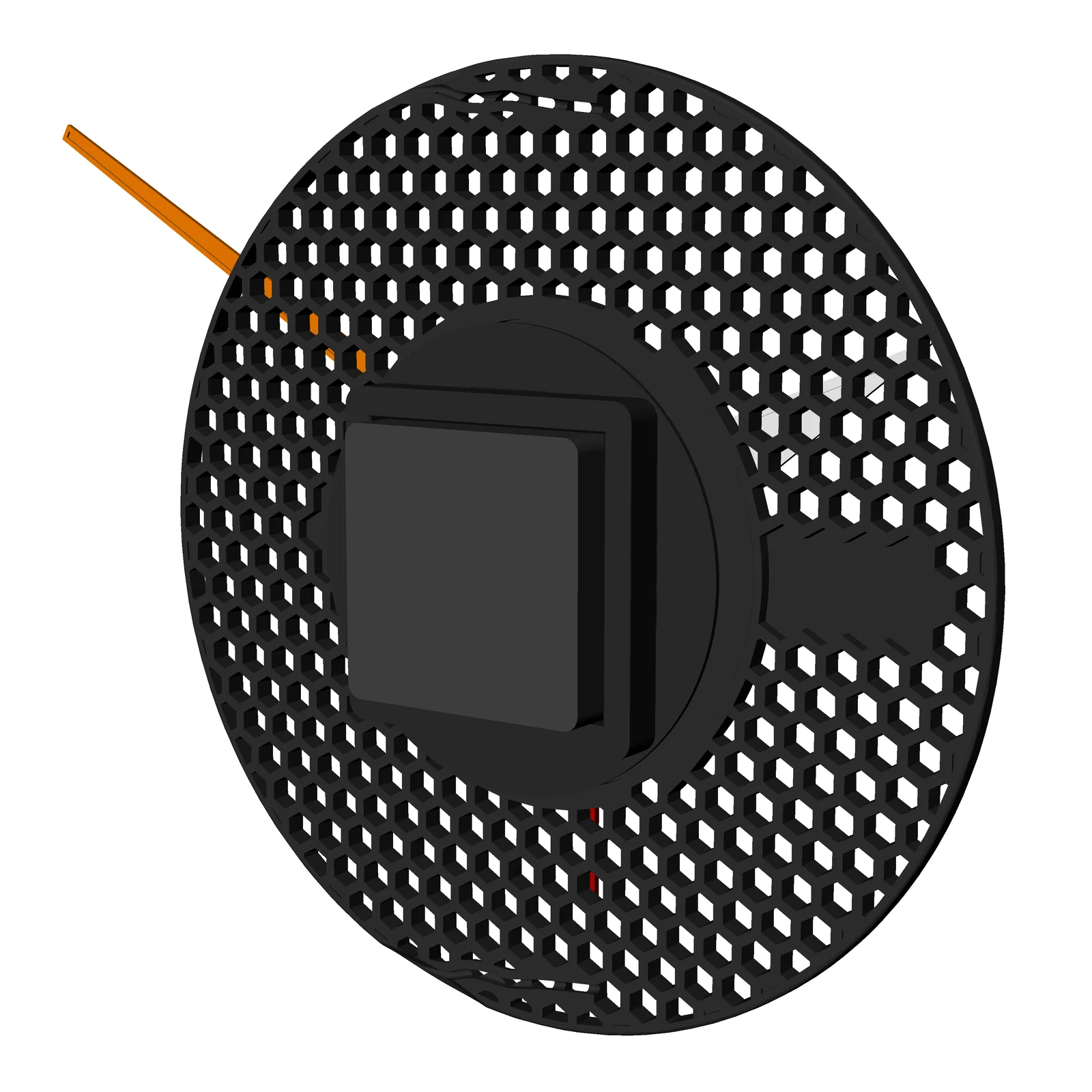

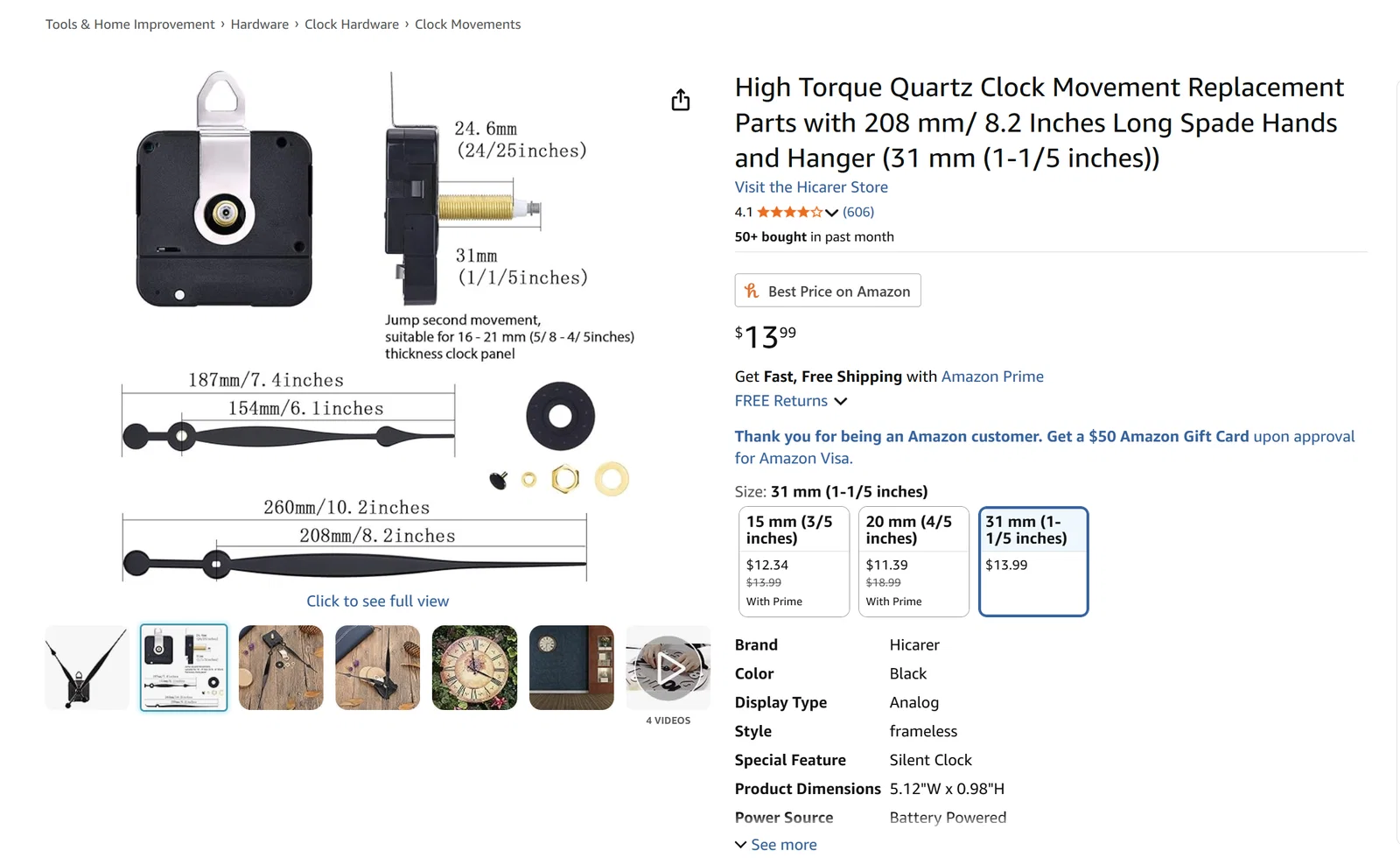

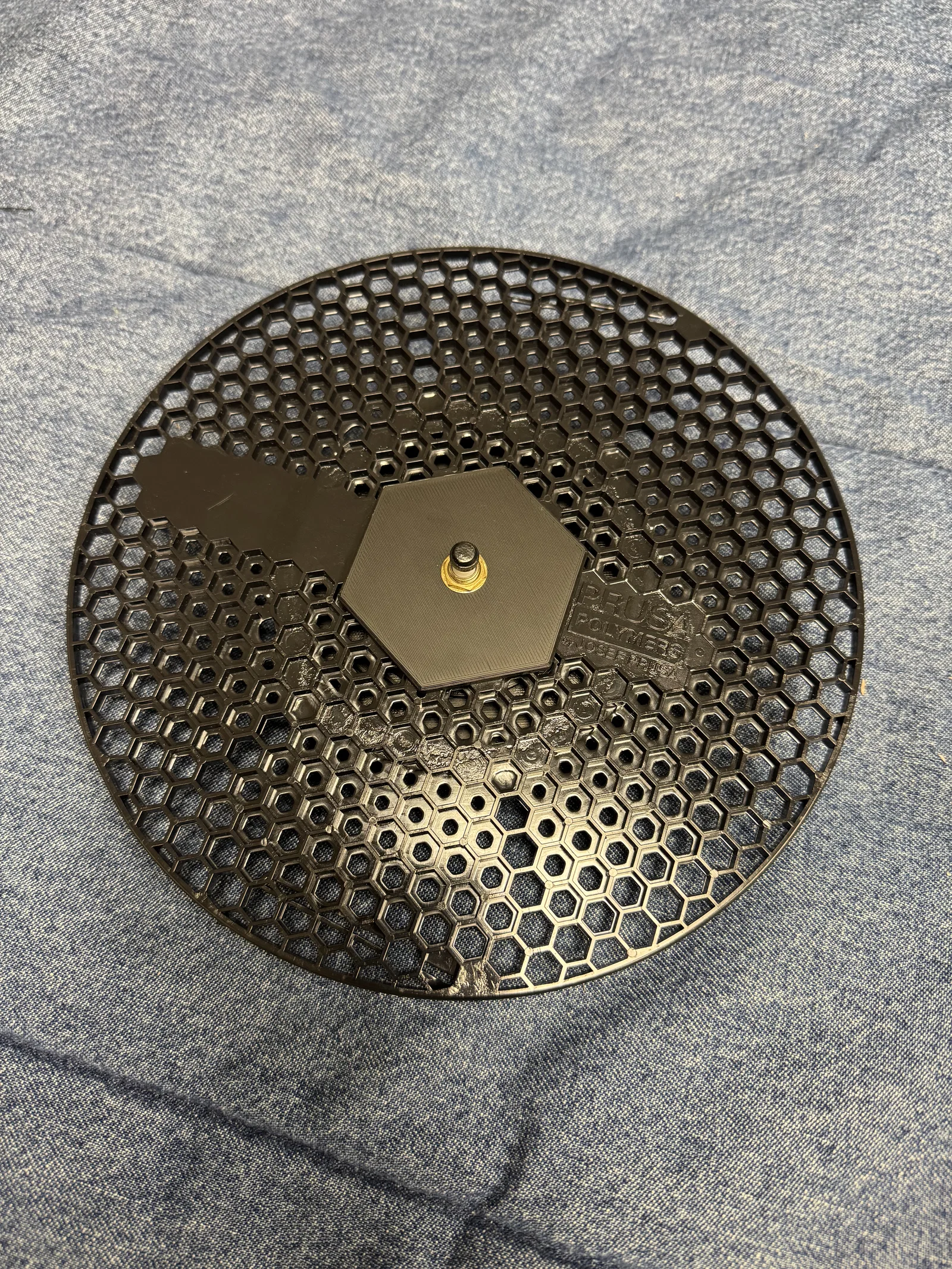

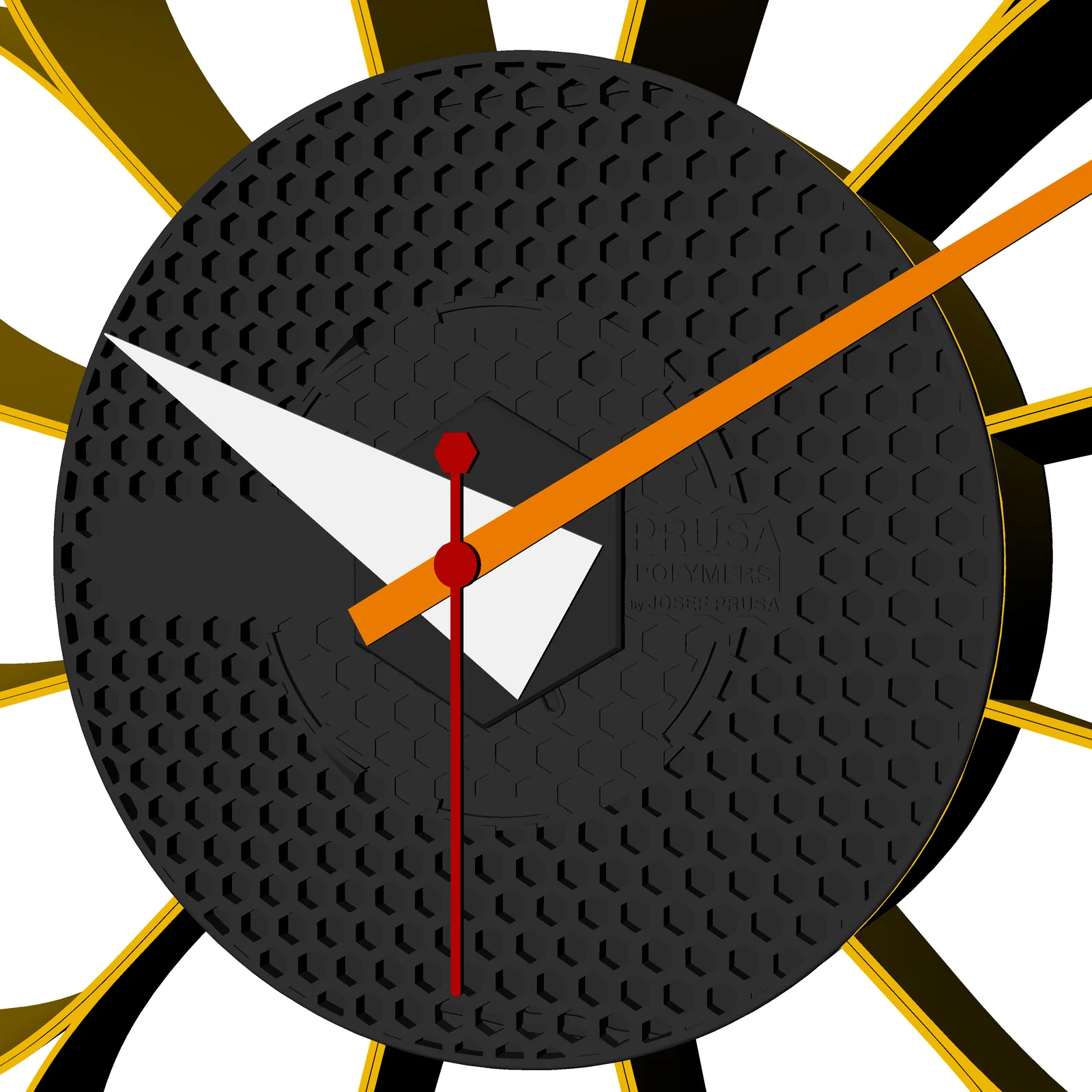

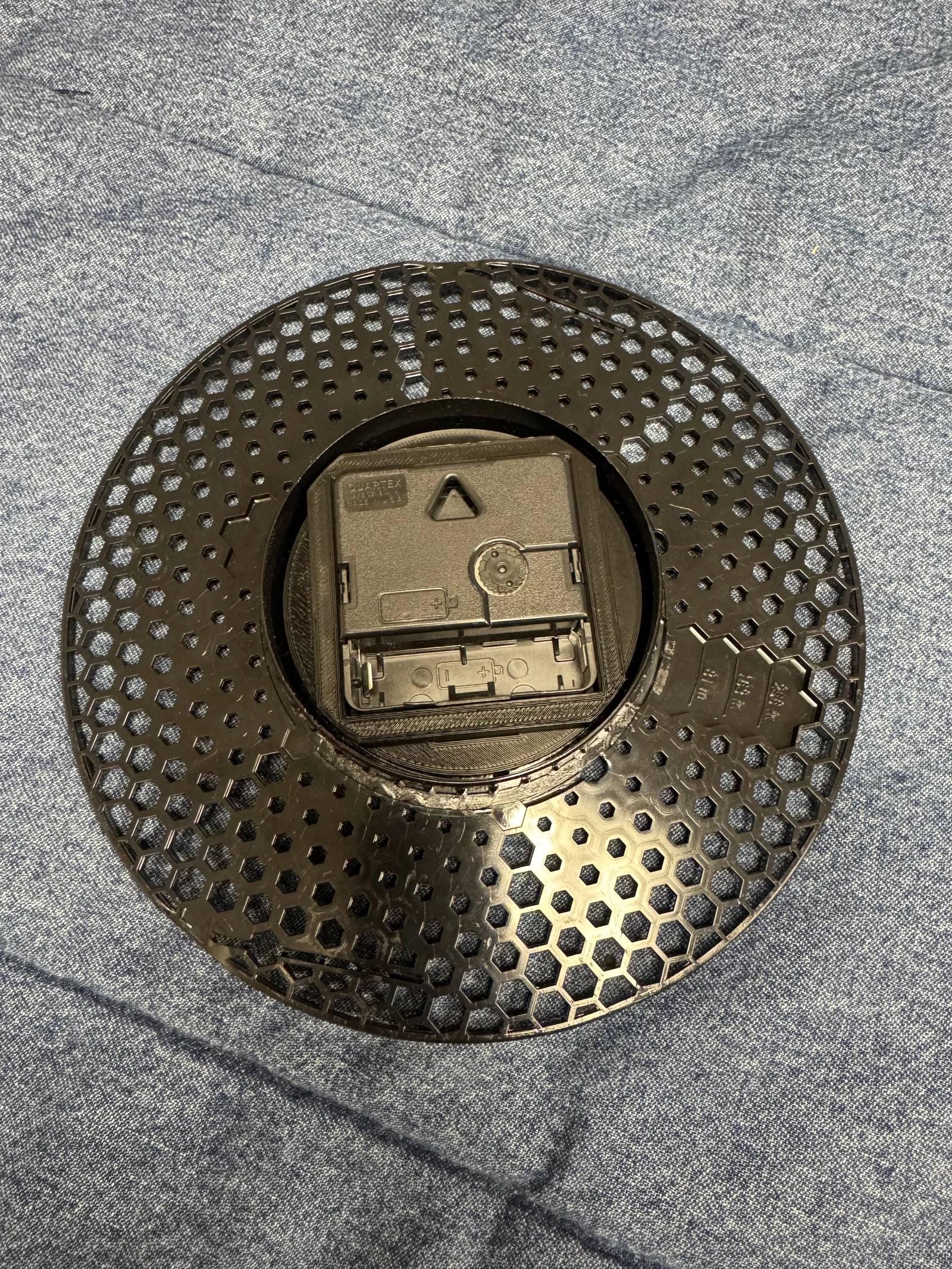

Bộ máy đồng hồ (Clock Movement) dùng là Hicarer High Torque Quartz Movement. Mình nghĩ phần Clock Movement Mount sẽ vừa trong spool theo đúng bản vẽ, nhưng mình sẽ kiểm tra lại khi có phiên bản spool mới trong tay. Bộ kim đồng hồ được thiết kế để vừa với movement này; kim giây sẽ được dán keo vào cái nắp nhỏ đi kèm với movement.

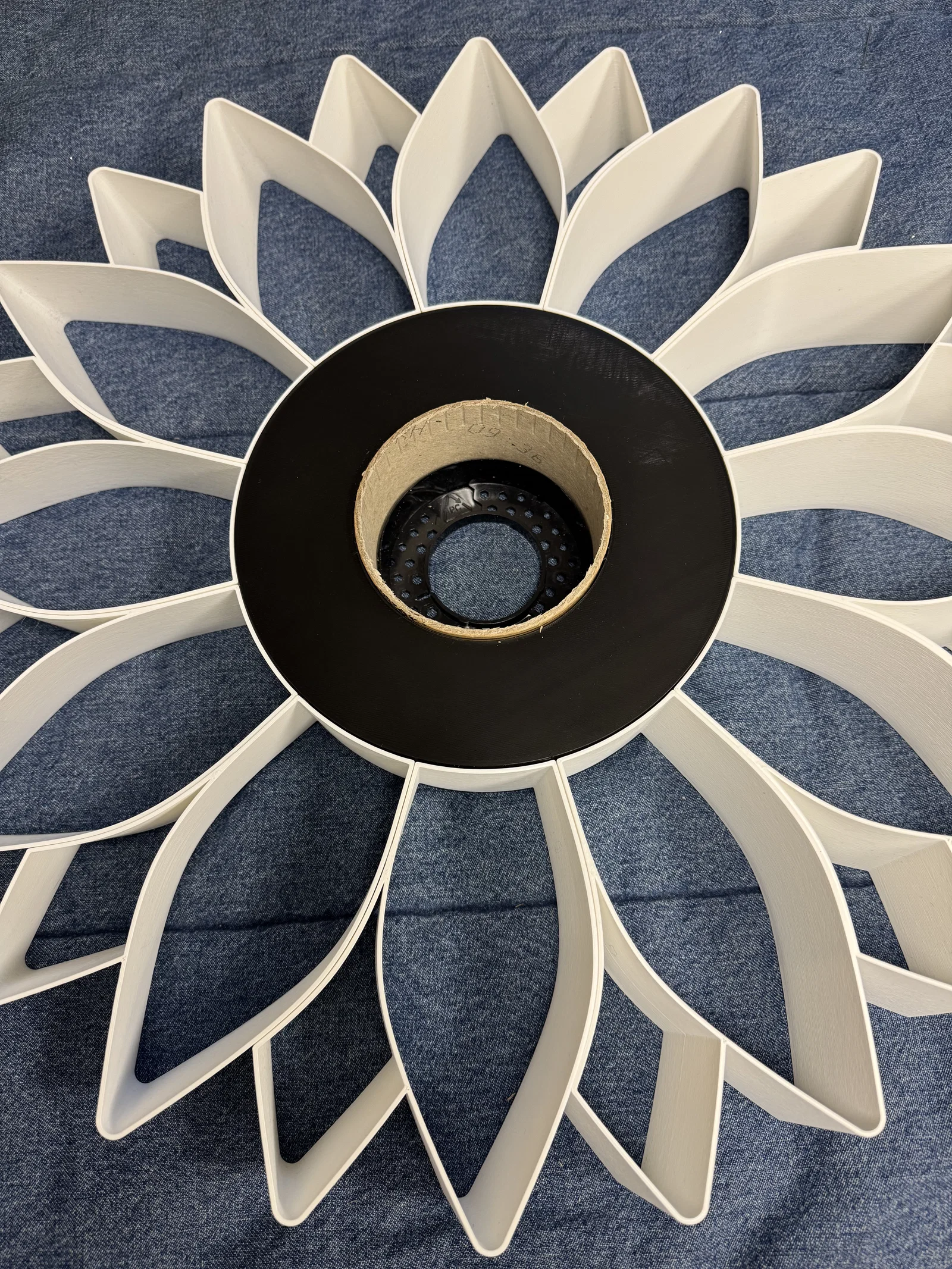

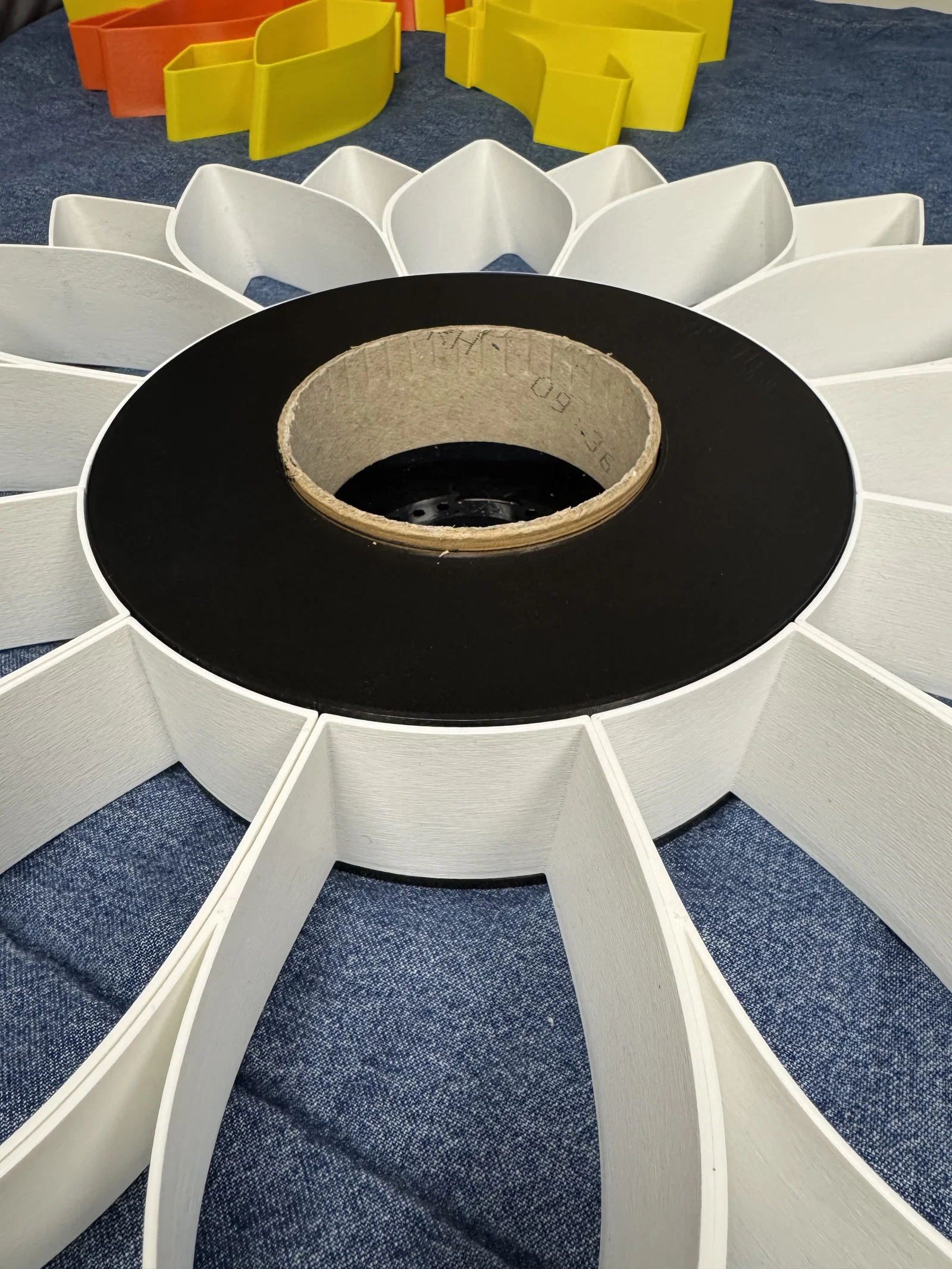

Nếu bạn muốn làm đồng hồ với Prusament Spool Version 1, mình có kèm một Clock Movement Mount vừa với bản spool đời đầu. Ngoài ra bạn sẽ cần cắt bớt ống carton phía trong 3/16" vì Prusement Spool Version 2 không rộng bằng Version 1. Mình có kèm hình minh họa.

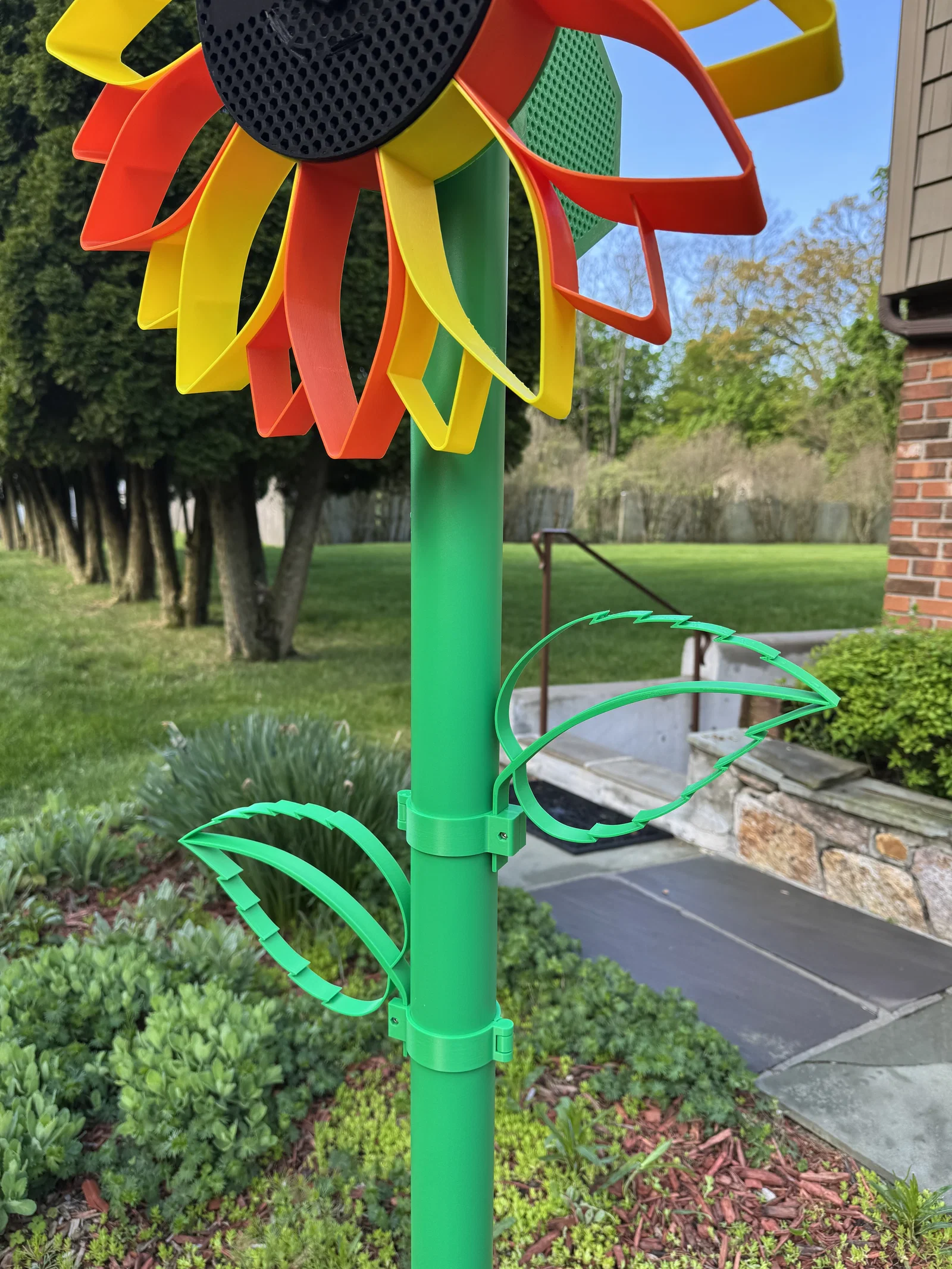

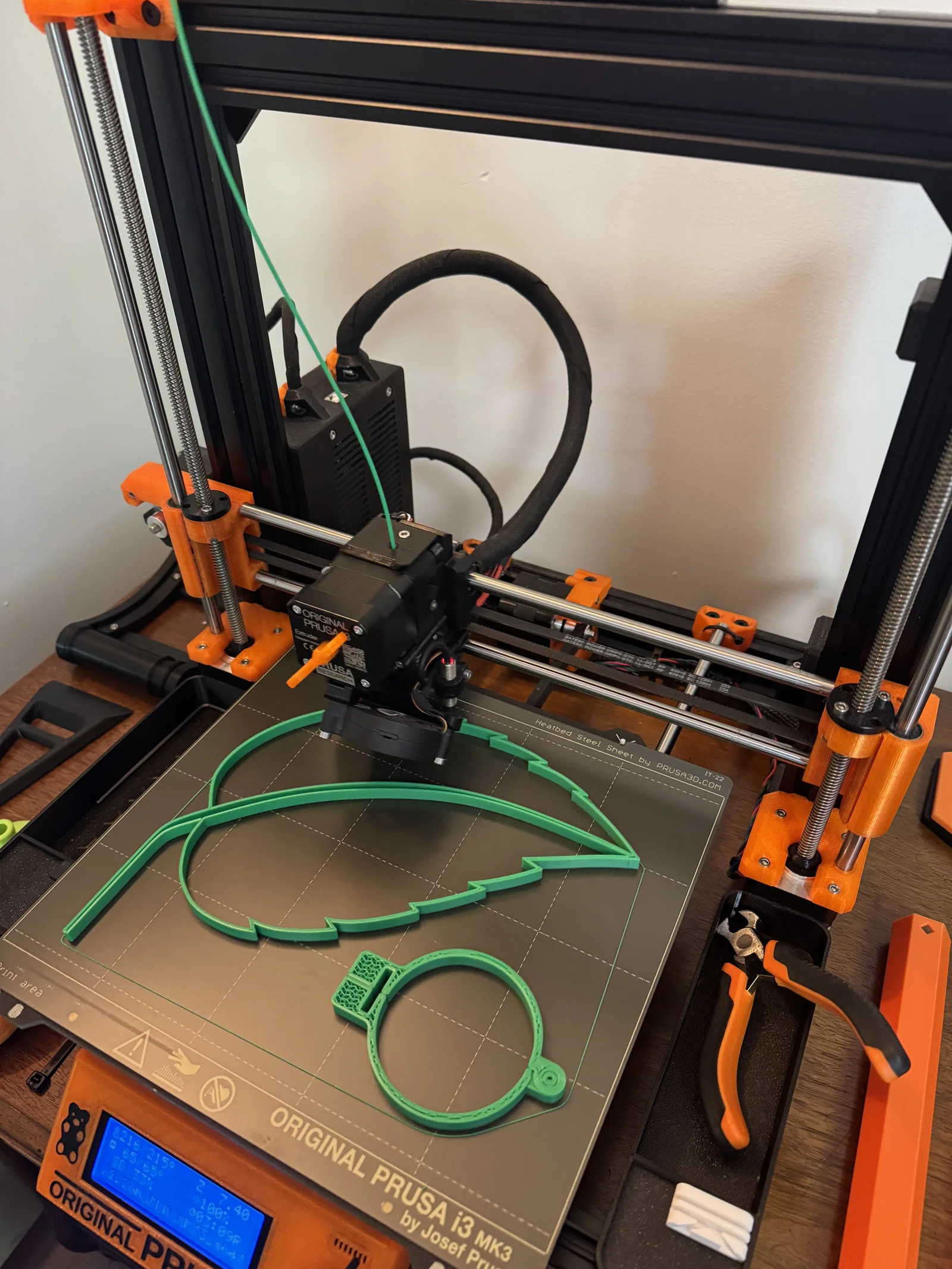

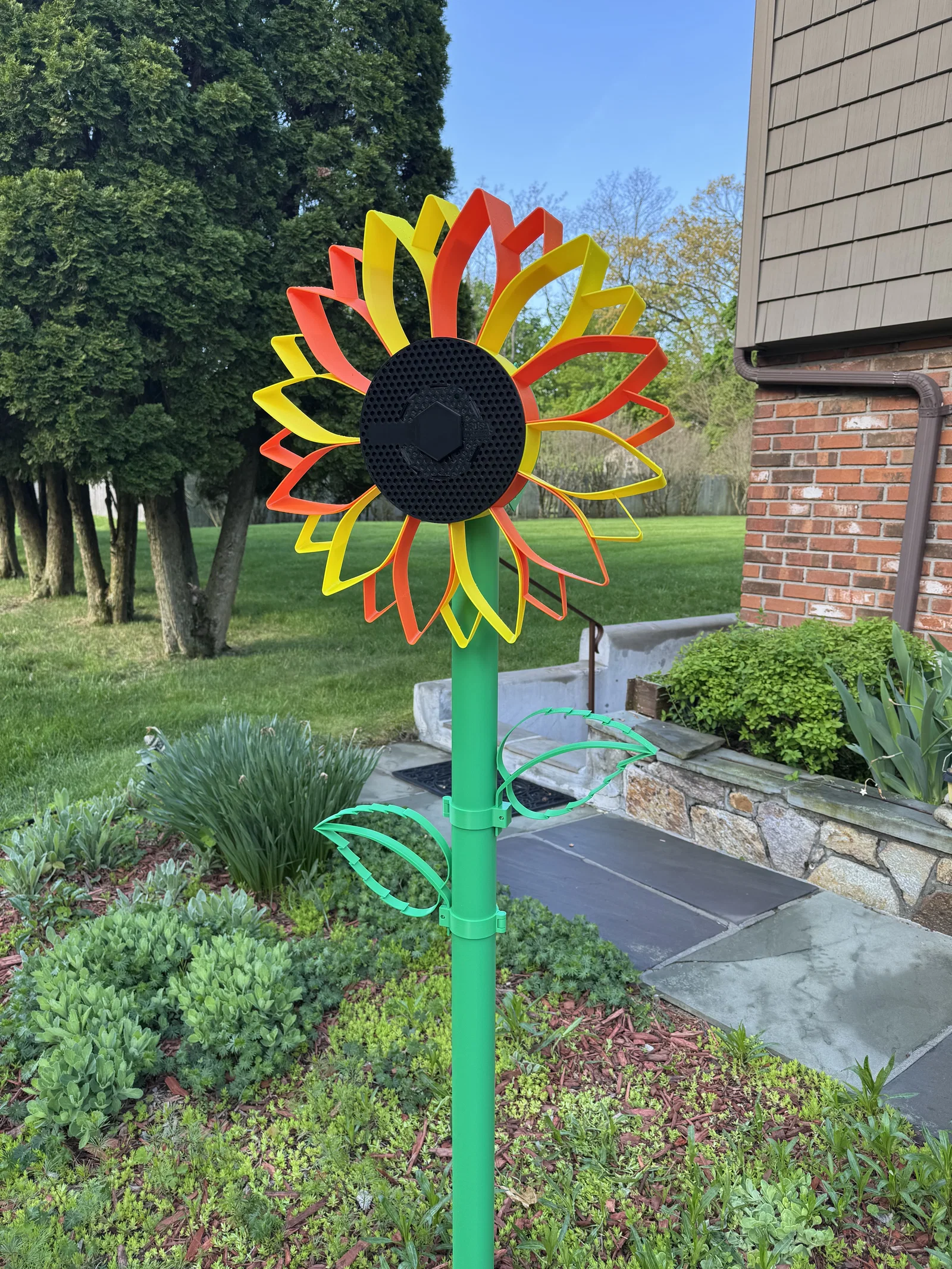

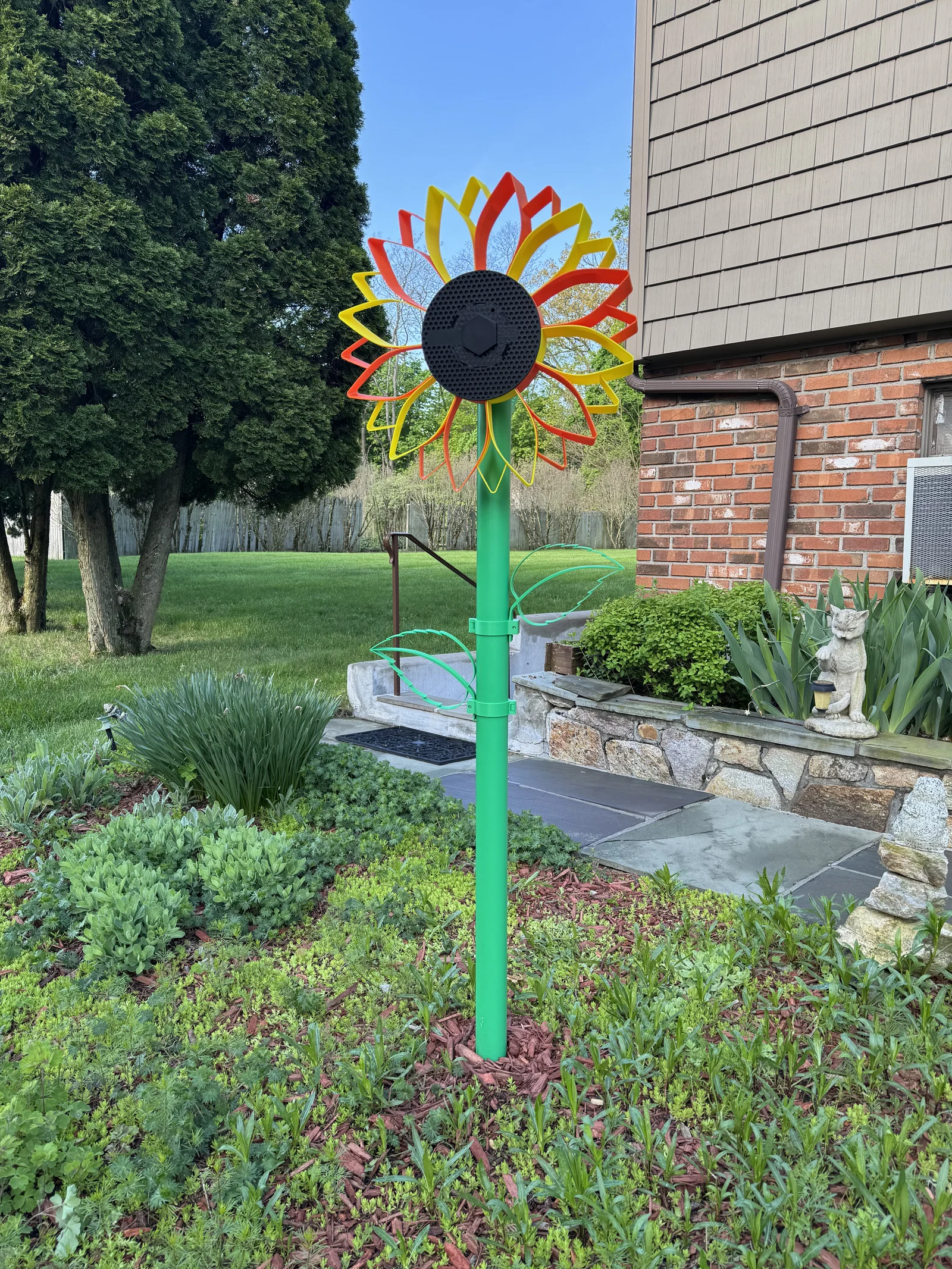

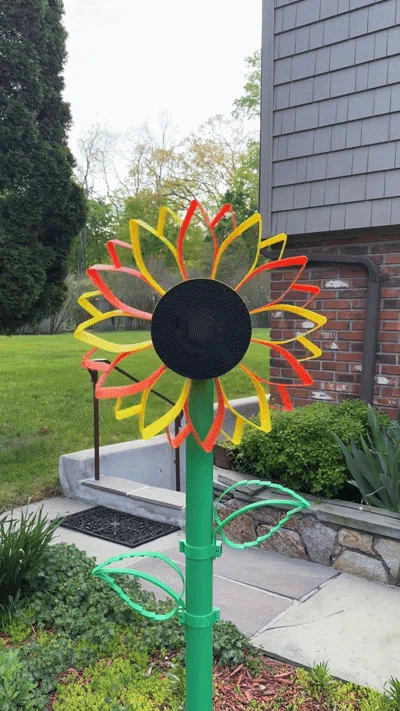

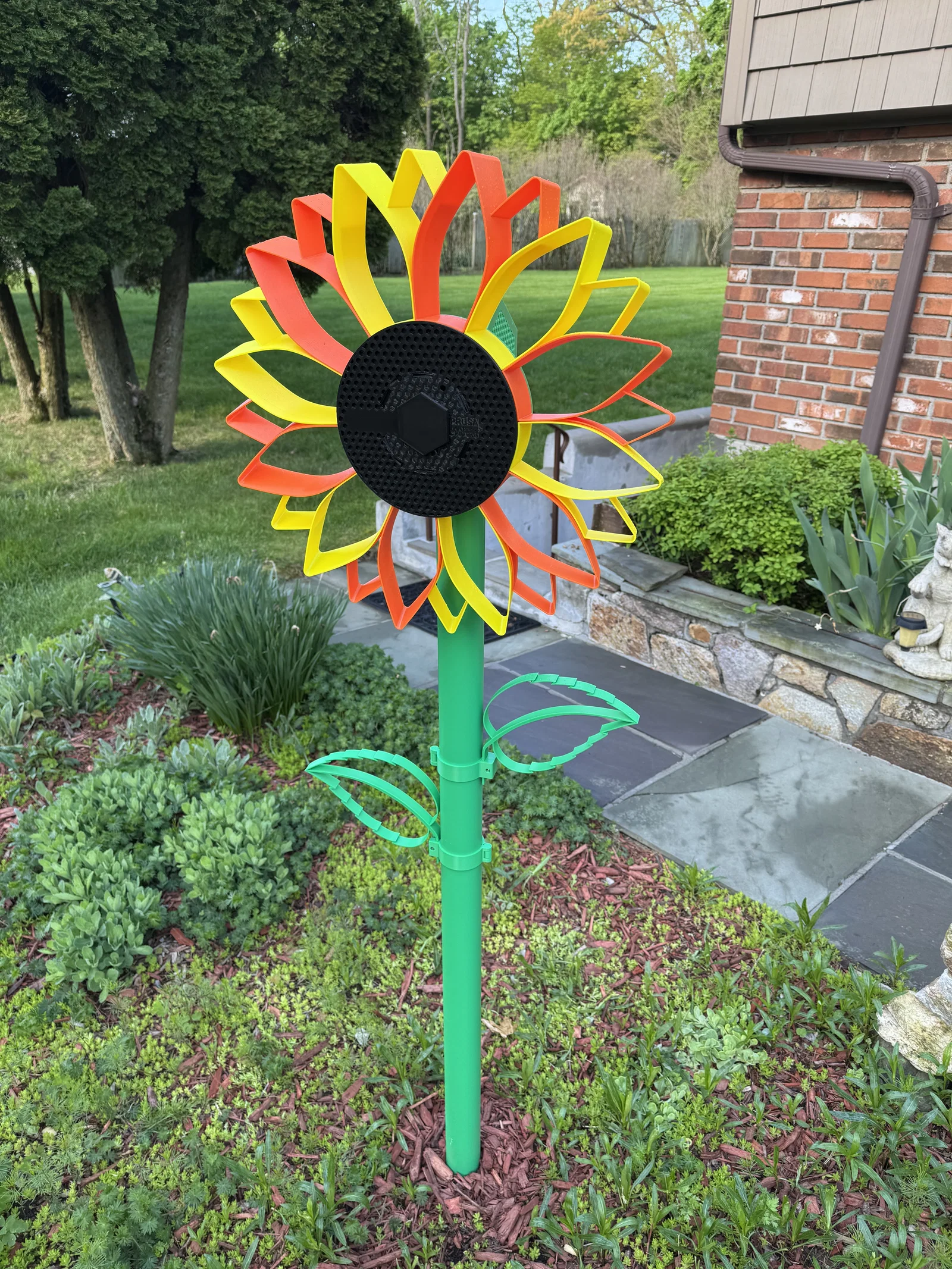

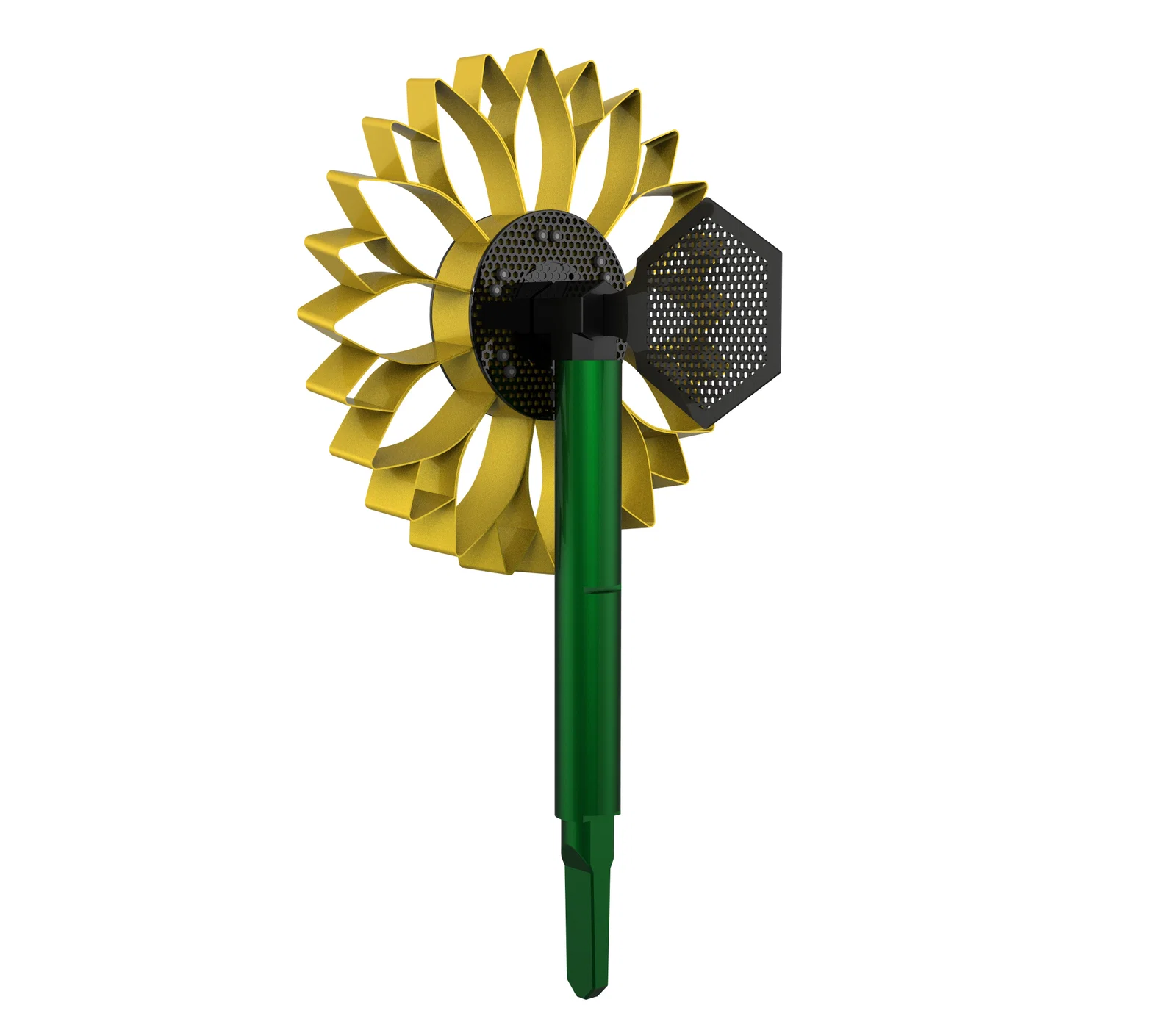

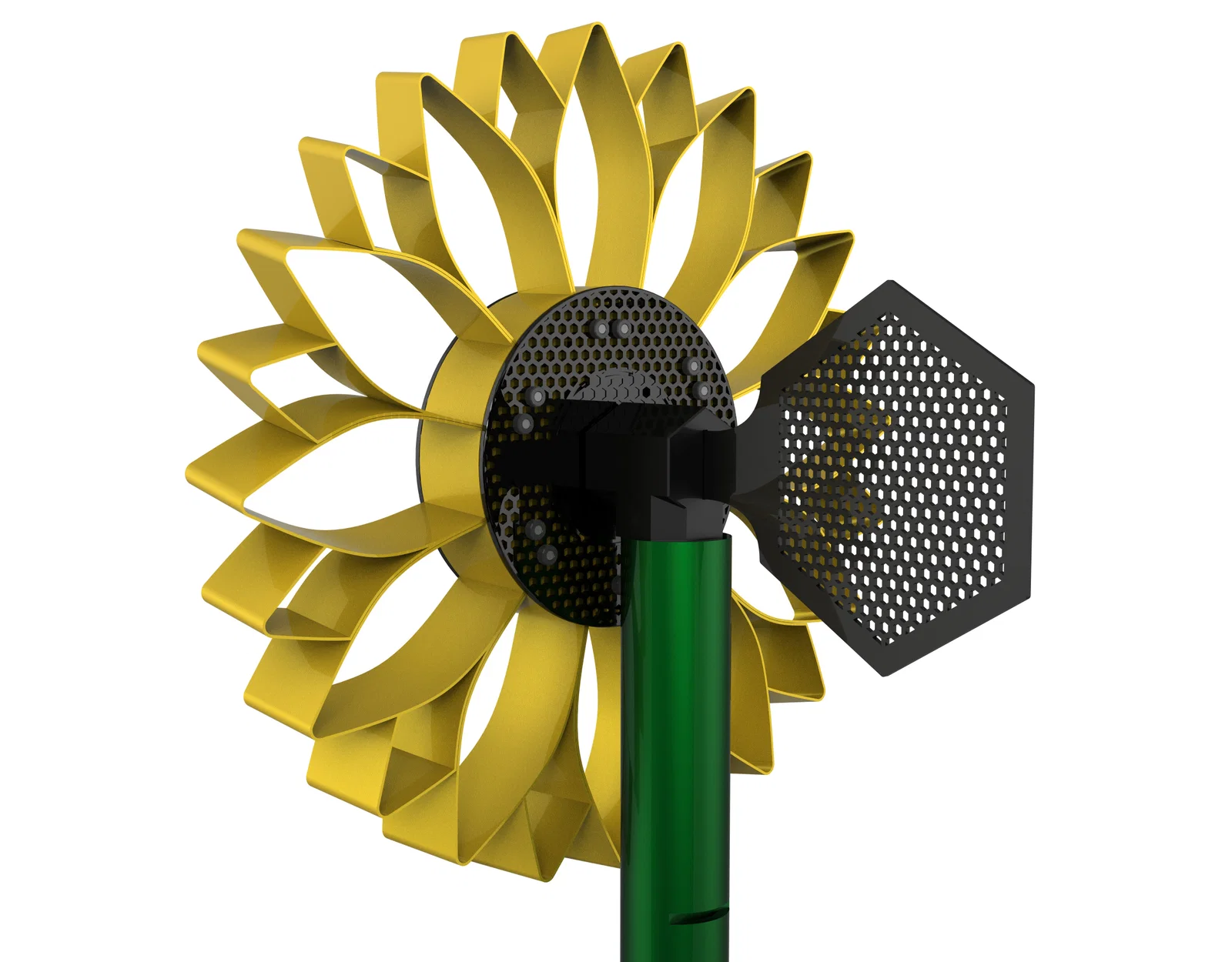

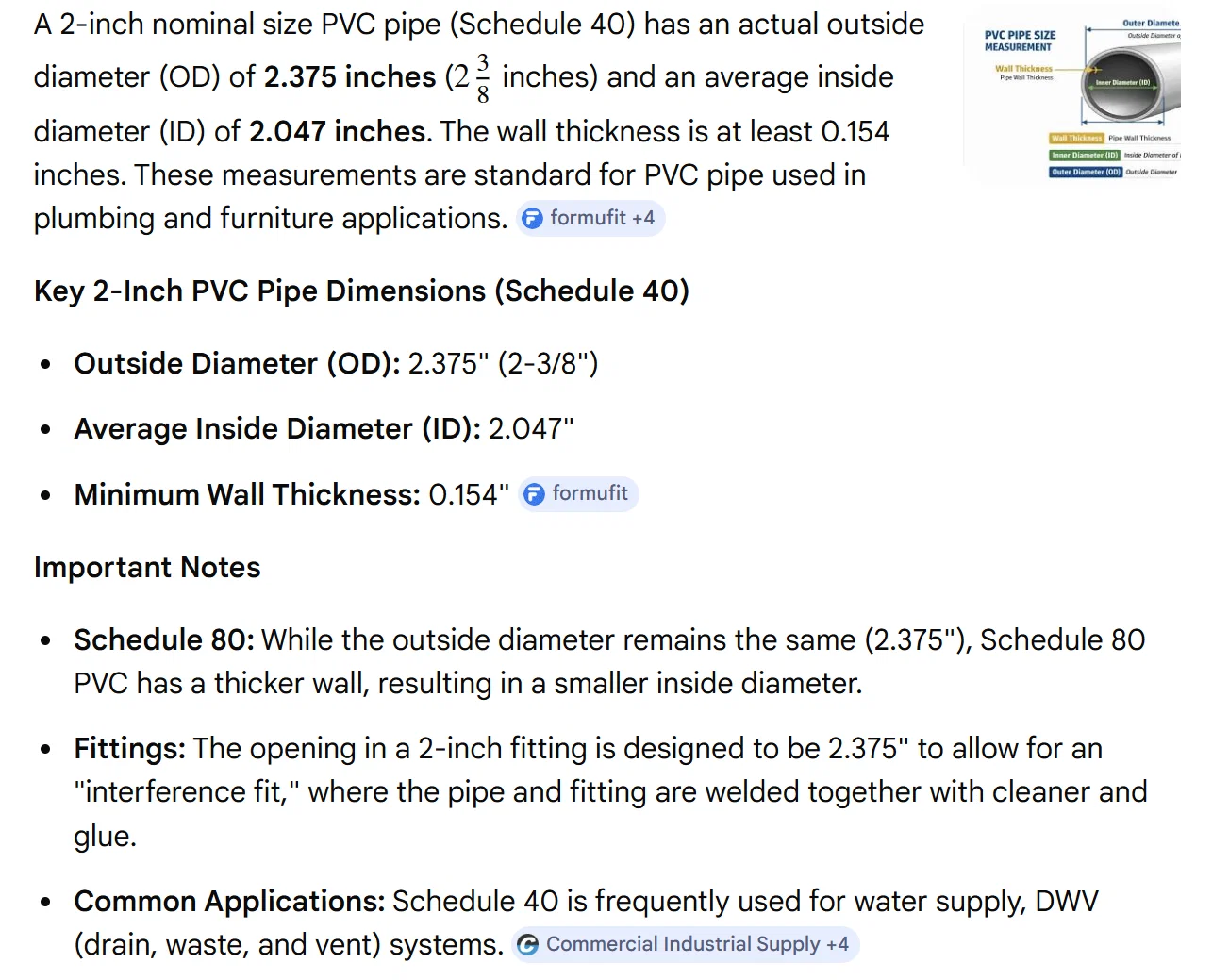

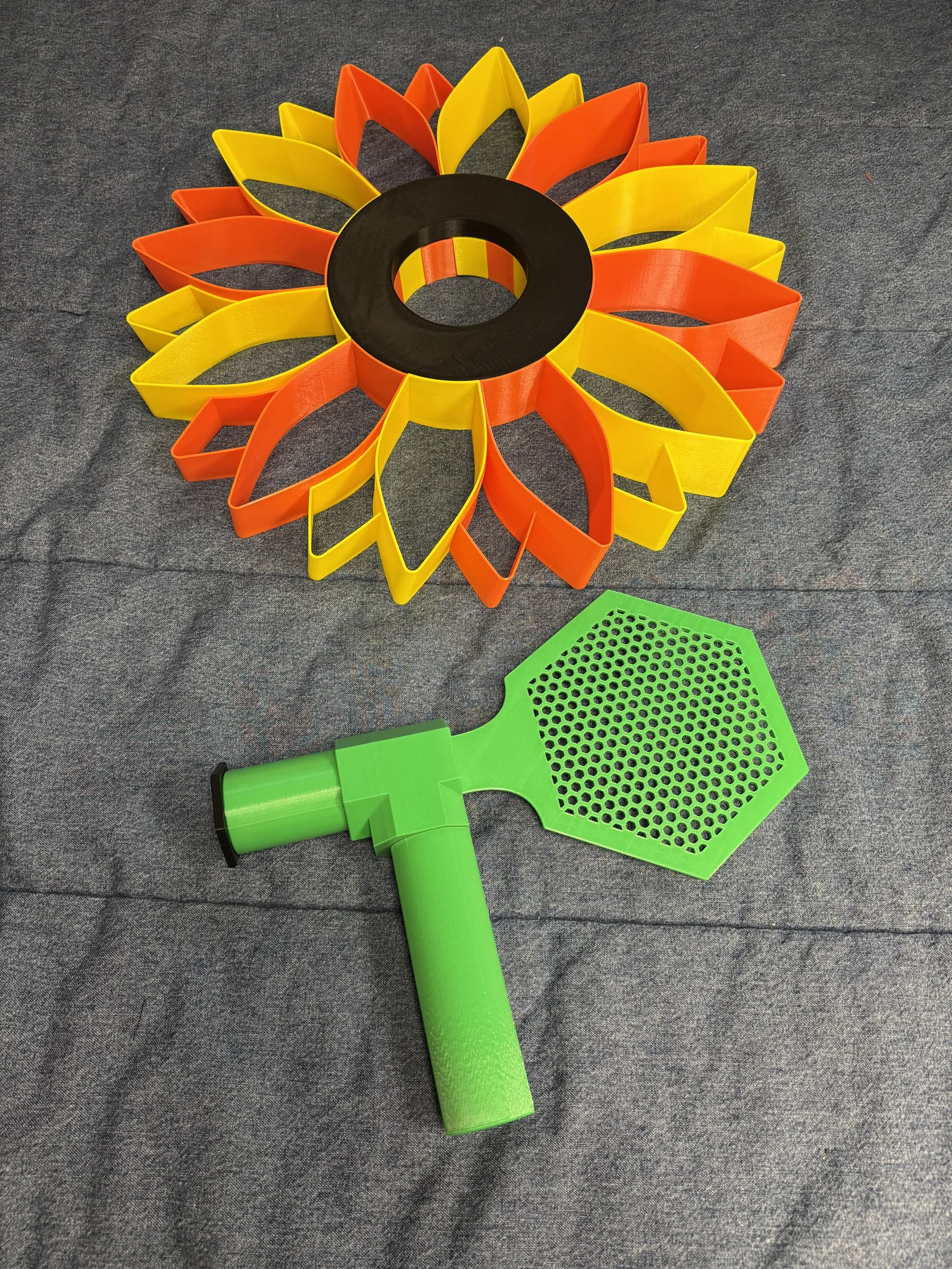

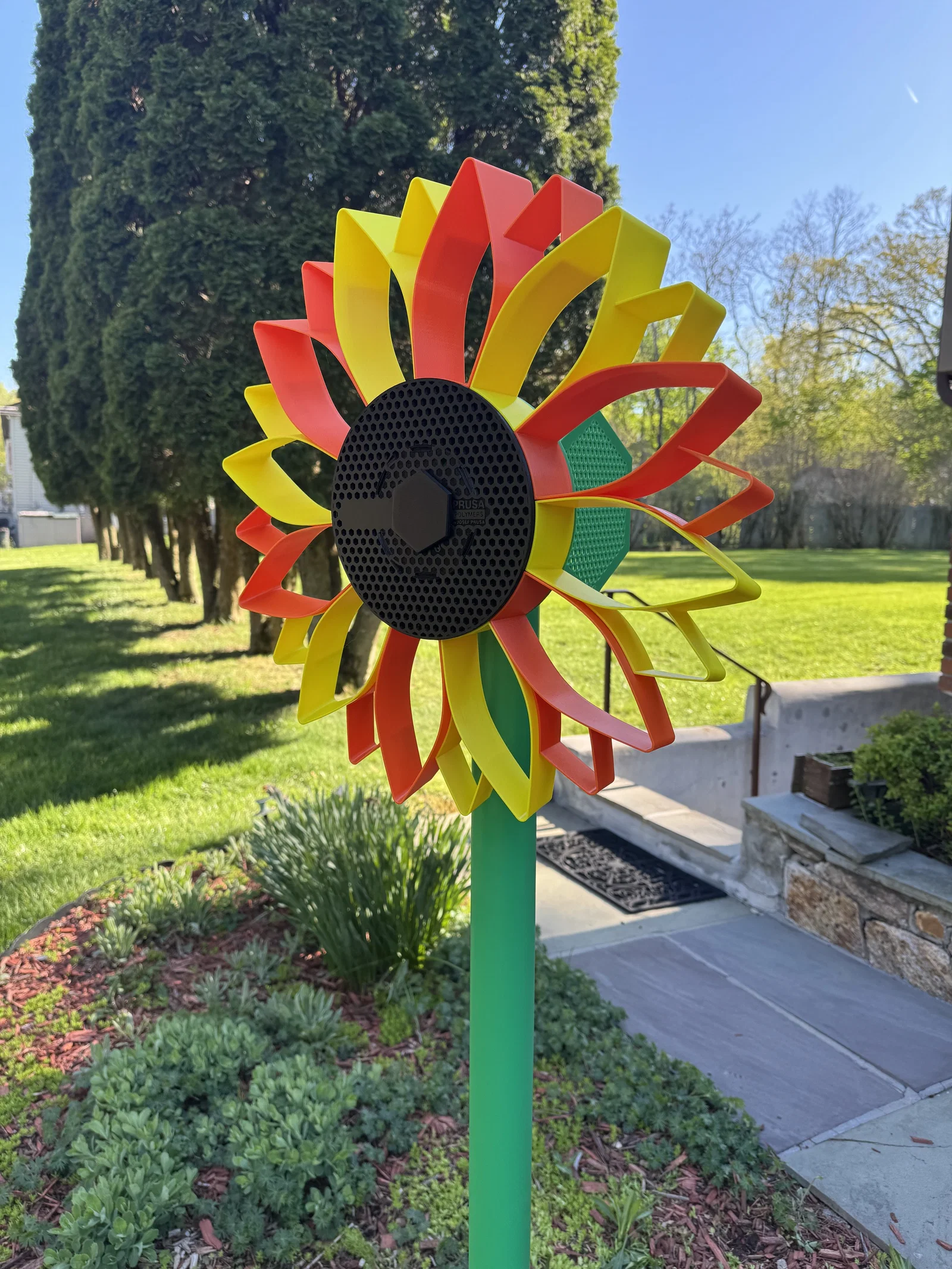

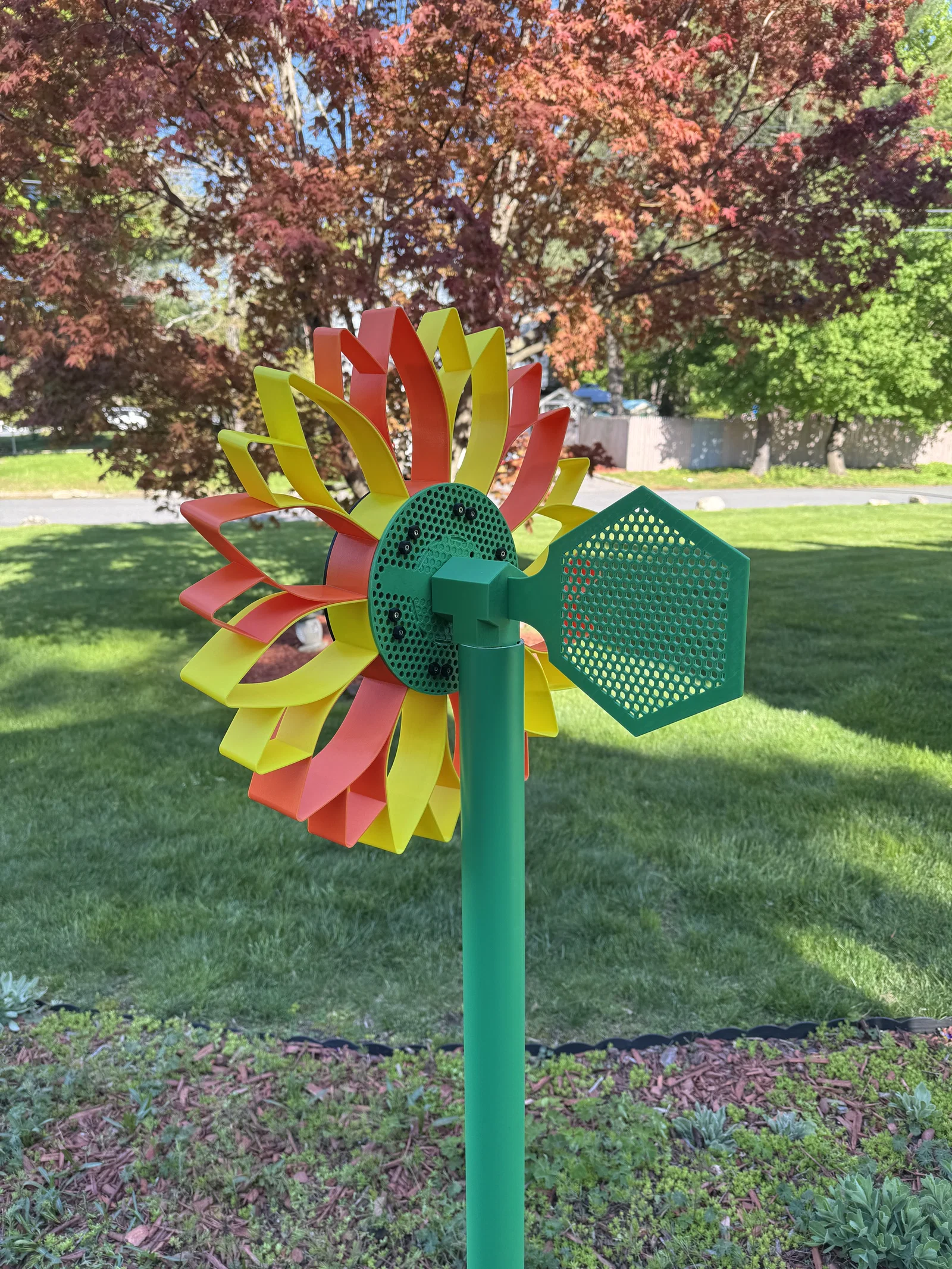

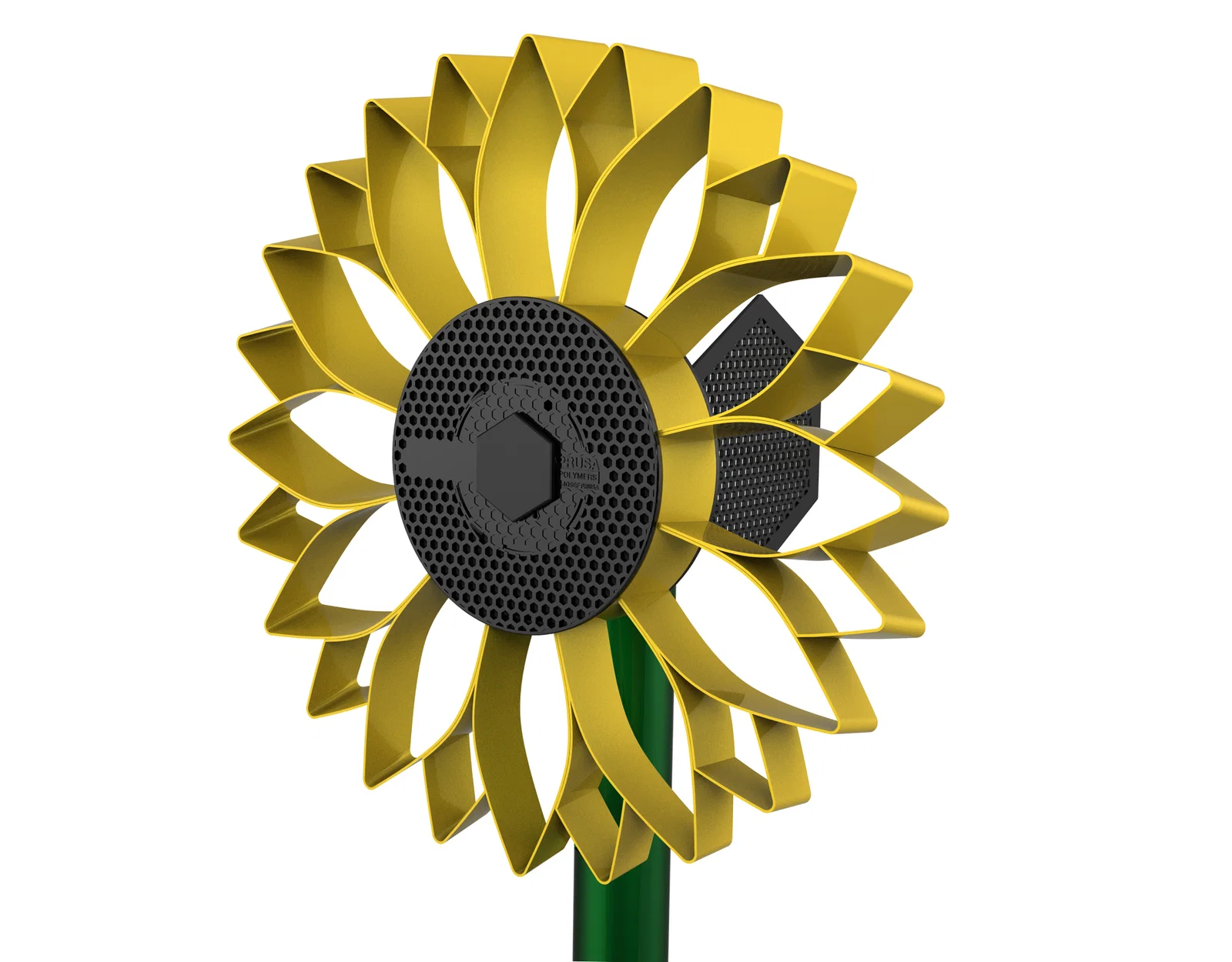

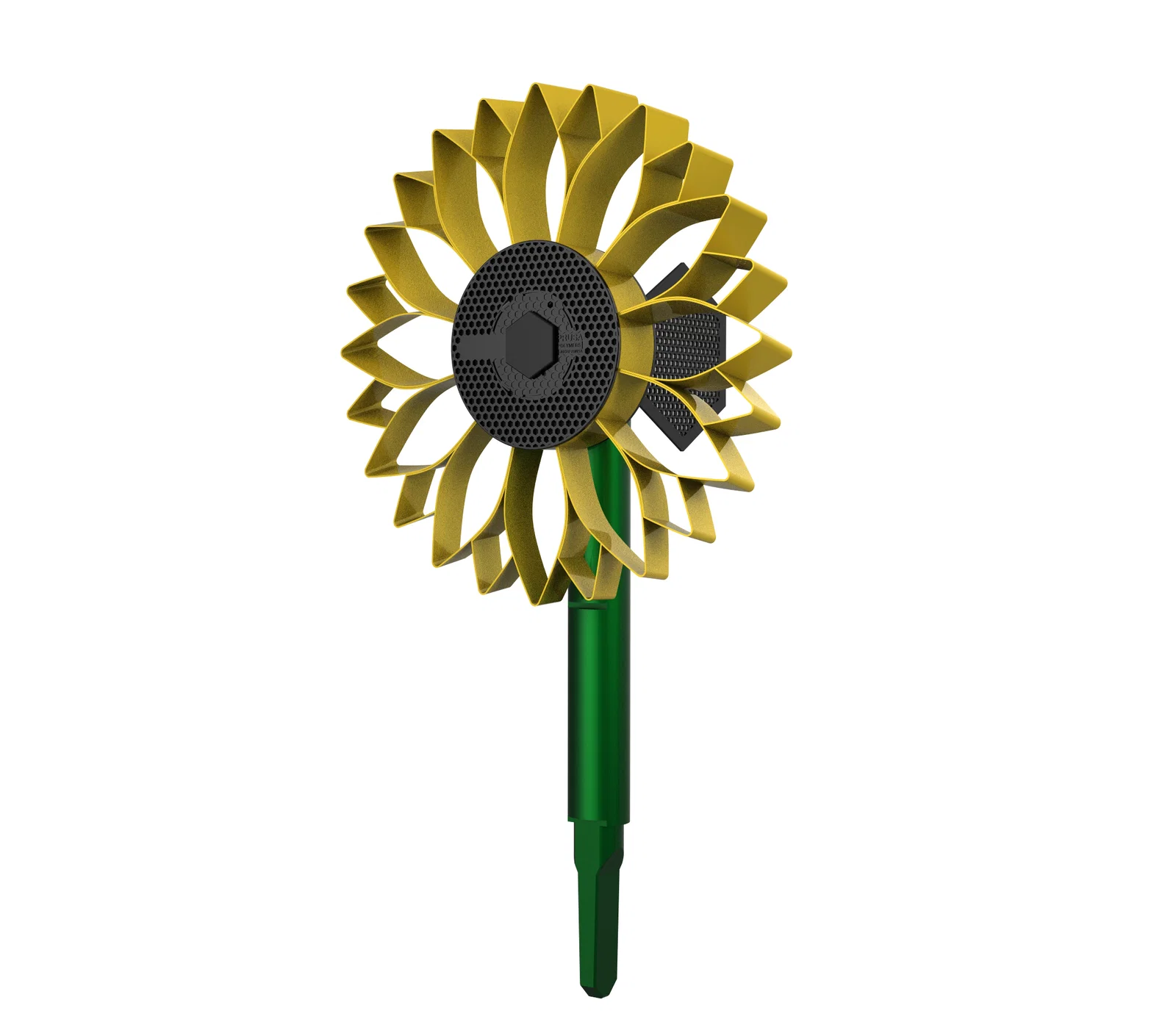

Trục cối gió (Windmill Axle) được thiết kế để lắp vừa và quay bên trong ống PVC 2" (2.375" OD x 2.047" ID), ống này sẽ làm thân cây hướng dương (Sunflower Stem) — bạn chỉ cần sơn màu xanh lá. Mình mua ống PVC dài 5' ở cửa hàng vật tư rồi chôn xuống đất 1'. Mình cũng có kèm file để in phần thân (Stem) theo từng đoạn nếu bạn muốn.
Nếu bạn in ra, nhớ chia sẻ hình nha!
