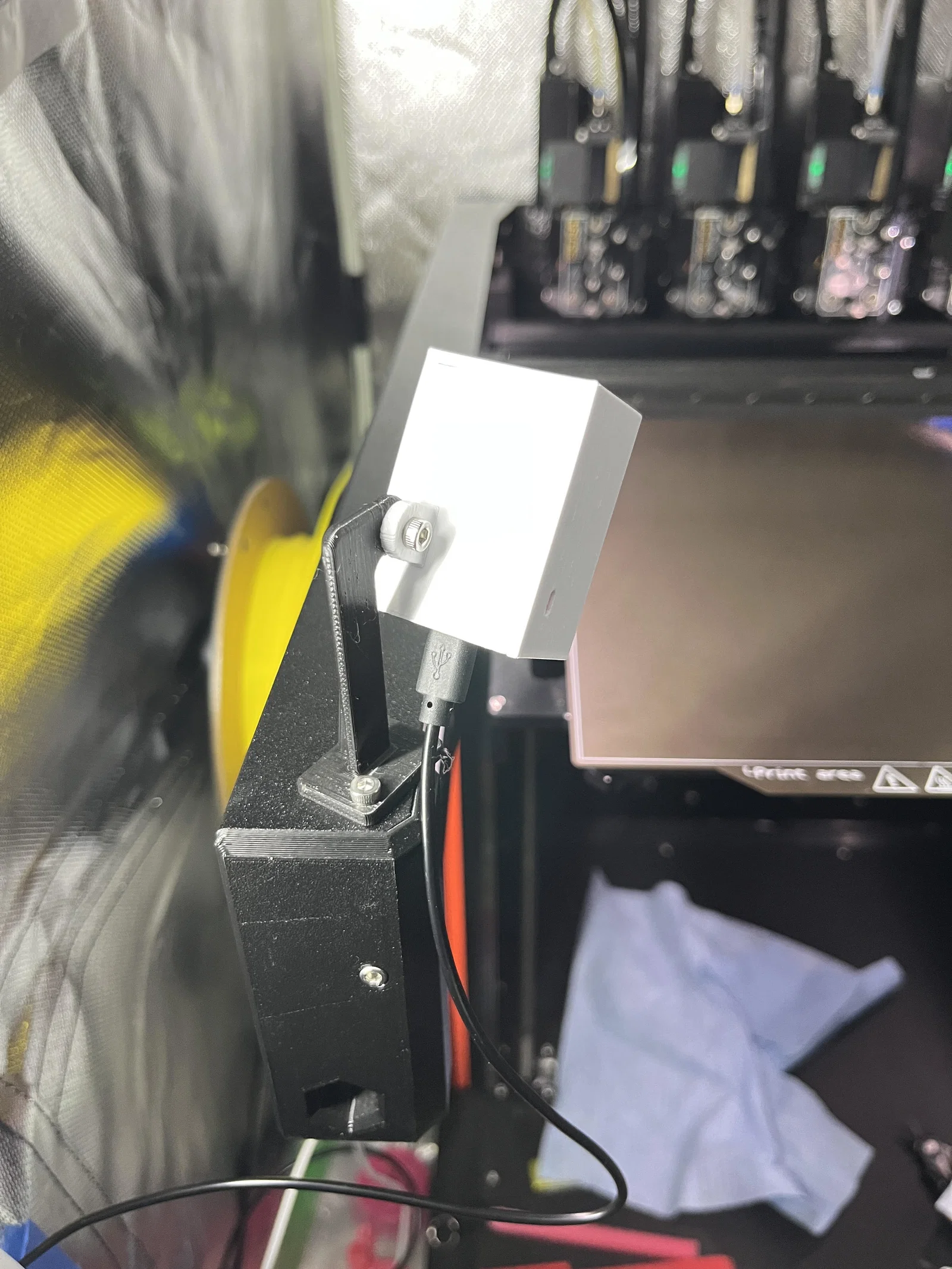

Hộp ESP32CAM gắn ở cuối tay XL (Prusa XL) có thể chỉnh
Bộ holder 3 phần cho ESP32CAM, gắn vào ngay đầu tay Prusa XL arm và có thể chỉnh góc. Thiết kế mỏng, có khớp sau lưng, chừa cổng nguồn, SD và nút reset (đánh dấu R). In nằm phẳng cho chắc.
Mô tả
Mình lắp con ESP32CAM theo hướng dẫn từ Prusa Blog và thấy muốn có cái hộp riêng cho nó.
Đây là mẫu khá mỏng, có khớp nối ở phía sau. Trên model đã chừa sẵn các cổng cho dây nguồn, thẻ SD, và cả hai nút reset. Nút reset được đánh dấu chữ R.
In tất cả các phần theo kiểu đặt nằm phẳng để được độ bền tốt nhất. Có thể bạn sẽ cần giũa bớt các chốt ở mặt sau của khung đỡ ESP32CAM. Một vài cái bị thò ra khá nhiều.

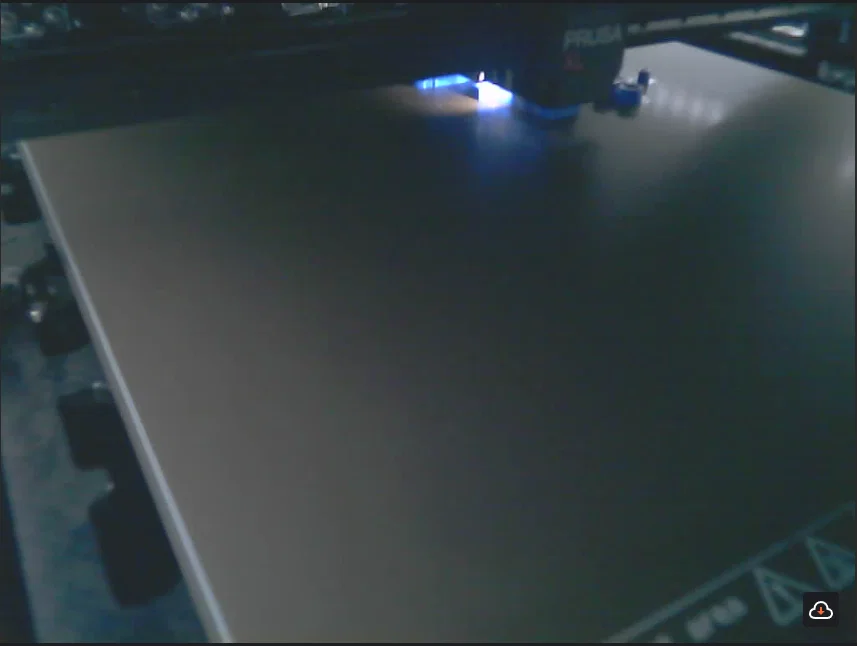

Gắn lên thì quan sát được gần như toàn bộ bed ở độ cao tool.
Bạn cần 1 con ốc M3x12 để thay cho ốc trên tay arm của máy in, và 1 con M3x10 kèm ê-cu cho khớp flexion.
