Remix Kệ Gia Vị (tối ưu tolerance, bản rộng, vít + ê-cu)
Remix kệ gia vị dạng pullout: tối ưu tolerance, cải thiện khớp nối, thiết kế open top và liên kết bằng vít M4. Có bản hẹp gần giống bản gốc và bản rộng (rộng, dài hơn). Dùng M4x16 + ê-cu tự hãm và 2 washer.
Mô tả

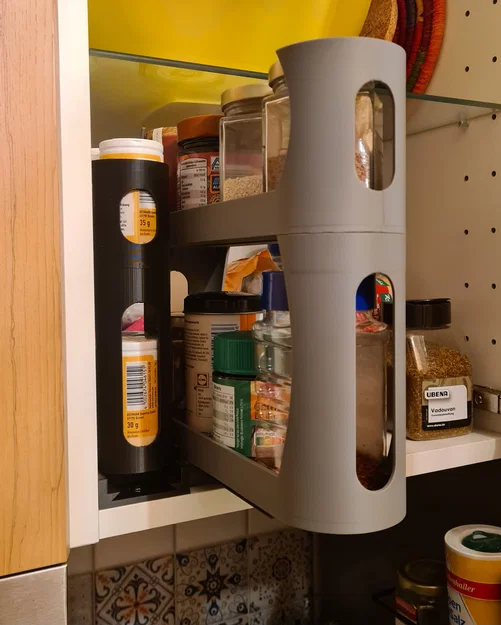

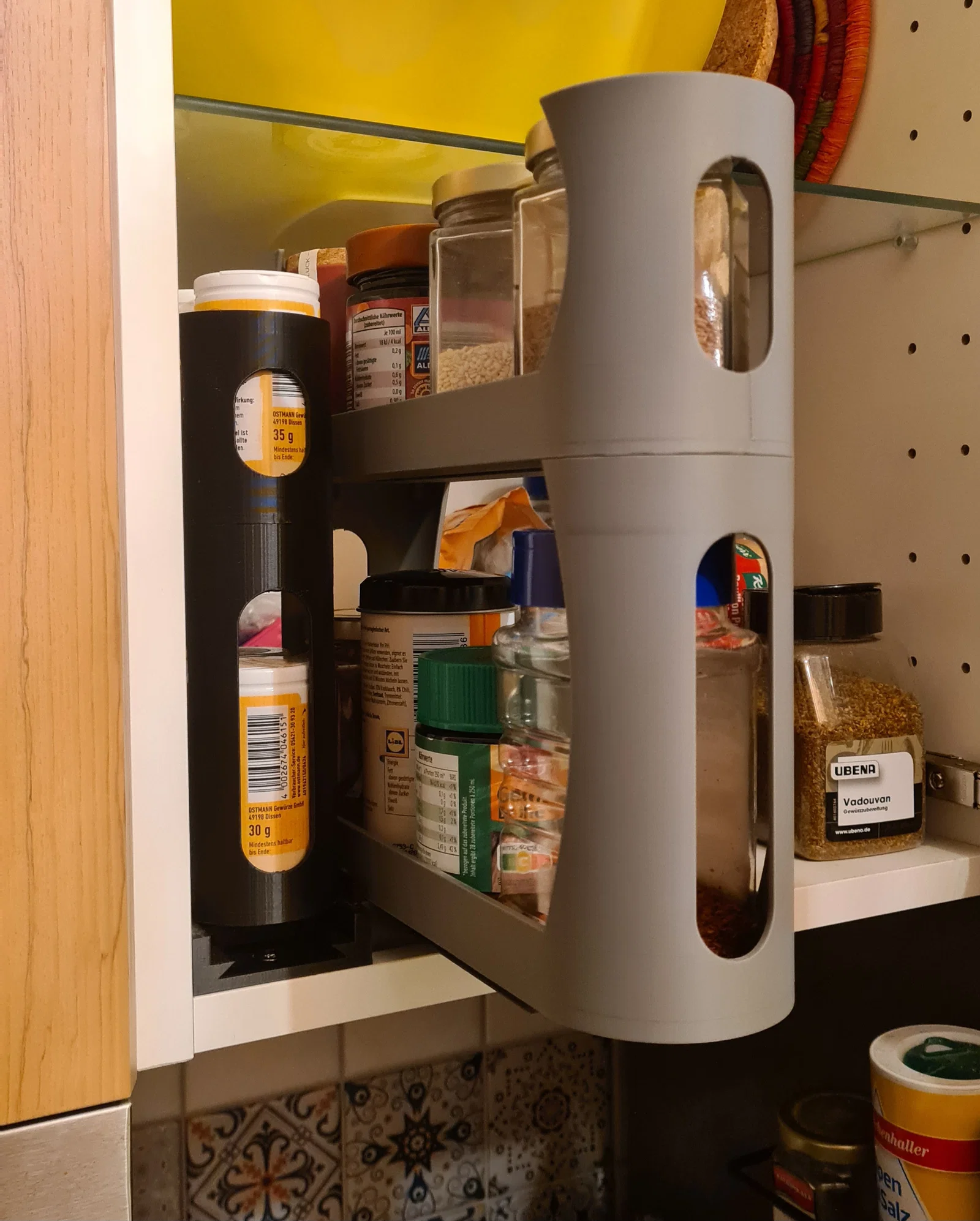

Bản remix từ mẫu kệ gia vị dạng pullout rất hay.

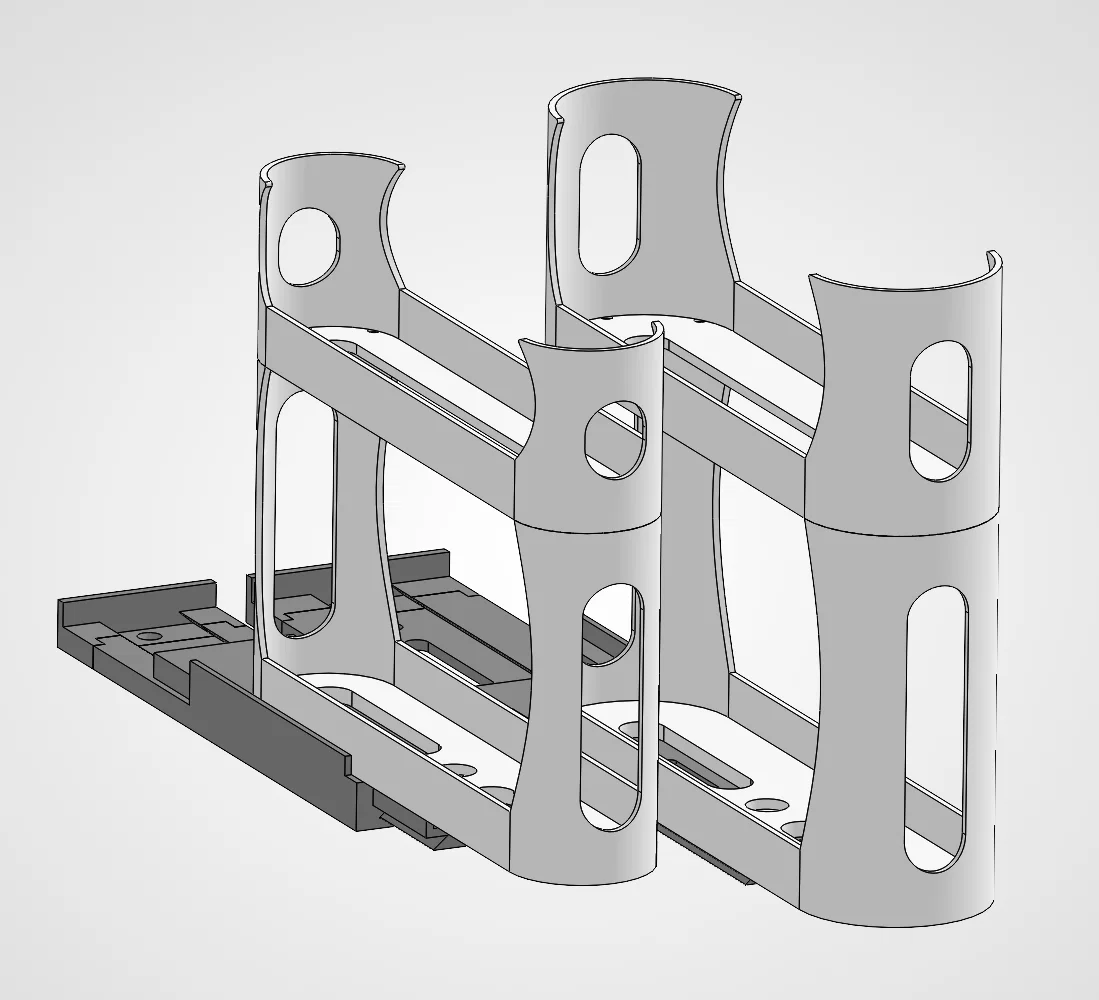

Bản hẹp khá giống bản gốc nhưng đã tối ưu tolerances, cải thiện ngàm/khớp nối phía trên, thiết kế mở nắp (open top) và dùng liên kết bằng vít M4.

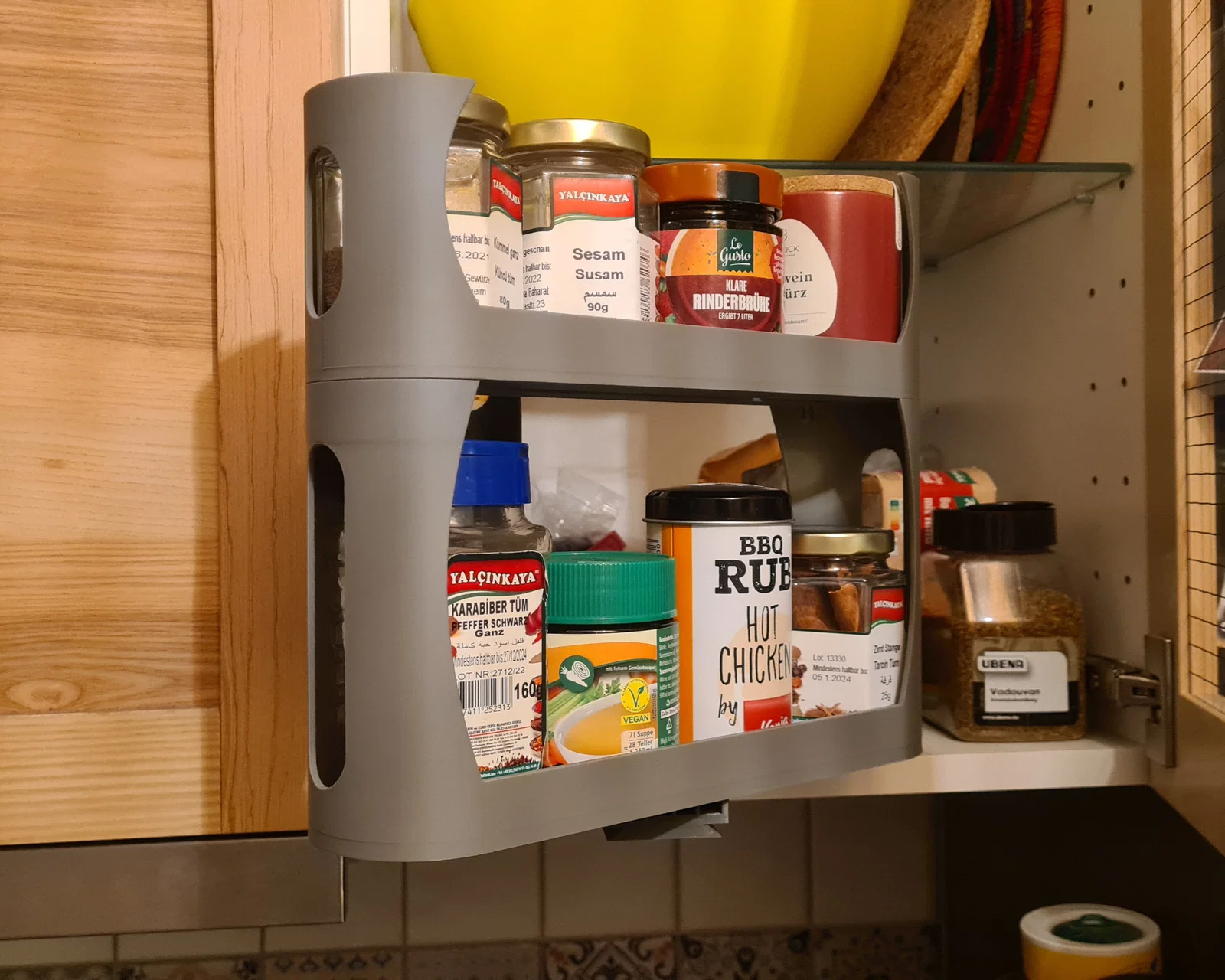

Bản rộng thì được làm rộng hơn (và dài hơn).
Để nối thanh ray trên (top rail) với phần kệ dưới (bottom rack), dùng vít M4x16 (ISO 7380-2) kèm ê-cu M4 tự hãm (DIN 985) và 2 washer: 1 cái đặt dưới đầu vít và 1 cái đặt phía trên ê-cu.
Thanh ray trên của bản hẹp và bản rộng là giống hệt nhau.
Giấy phép
Tác phẩm này được cấp phép theo
Creative Commons — Attribution — Noncommercial — Share AlikeCC-BY-NC-SA
