Nắp che cảm biến chuyển động ThirdReality tạo tầm nhìn kiểu “tunnel vision”

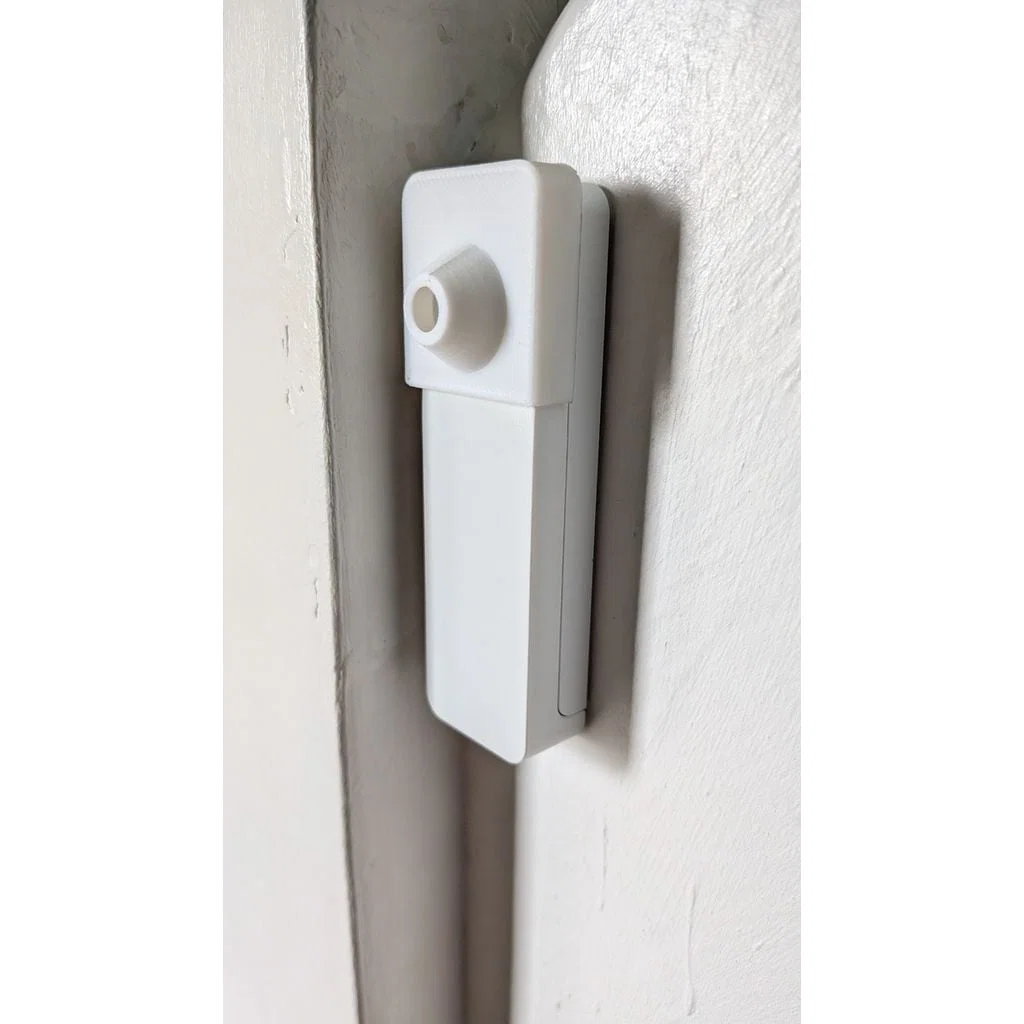

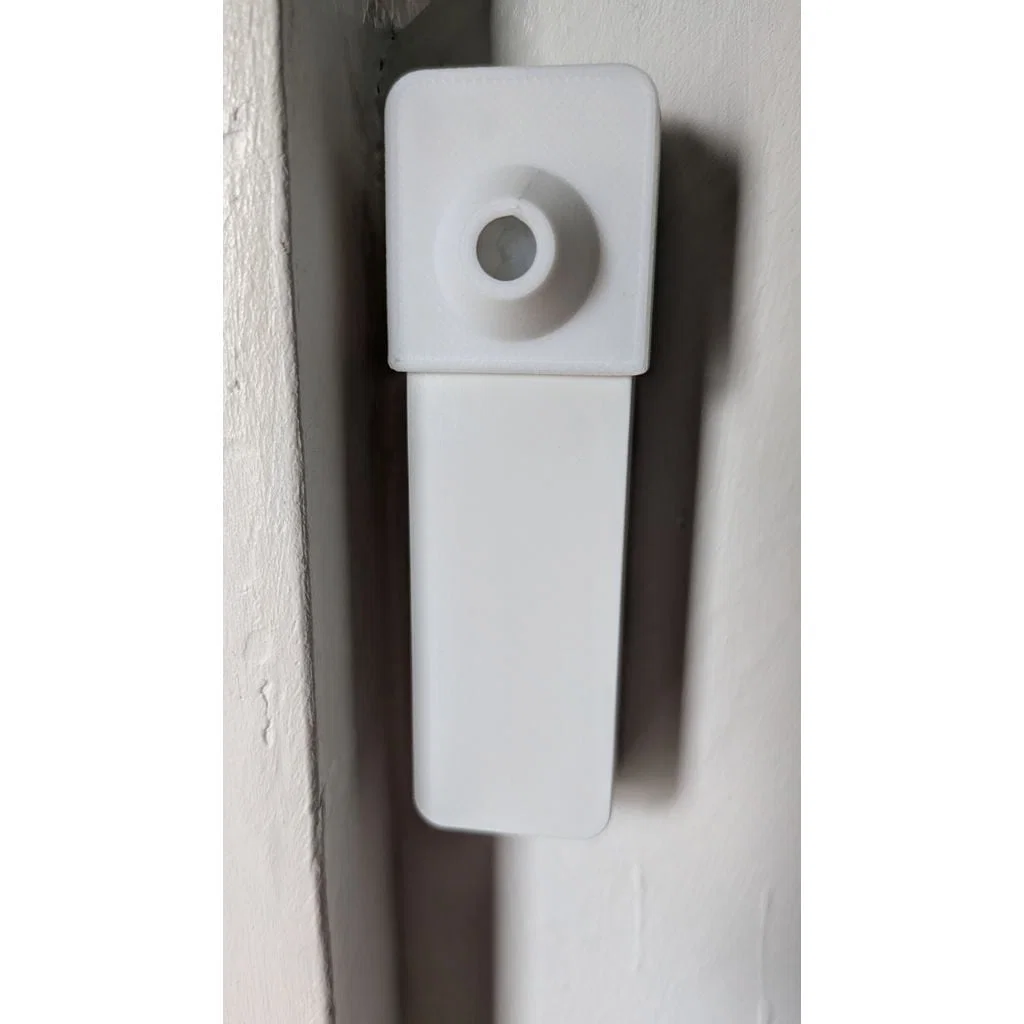

Giải quyết đúng cái nhu cầu kiểu: “Tui chỉ muốn một cái sensor rẻ để bắt người băng ngang qua một đường thôi”. Xài thực tế thấy ổn, phải đi ngang qua đúng đường giữa phía trước thì sensor mới nhận. Cái cover ôm khá khít nên không cần dán keo để giữ, mà khi cần thì vẫn tháo ra dễ dàng.

Print Settings

Supports: Có

Resolution: 0.2

Infill: 15%

Notes:

Vì đây là cover dạng chữ U nên bạn sẽ không bao giờ thấy mặt trong của nó. Vậy nên hãy in với mặt trong úp xuống, cách này giúp mọi phần nhìn thấy được sẽ mịn và đẹp, còn những phần “xấu” sẽ nằm ở phía sau—chỗ sau khi gắn lên sensor thì không thấy. Mình cho kết quả tốt nhất với support kiểu Snug, nhưng loại Organic cũng sẽ dễ tháo ra.

How I Designed This

Bạn có thể xem file CAD trên Onshape. Mình làm một cái cover nhìn ổn nhưng không quá chi tiết; nên dù có chamfers và vài fillets, phần bên trong cover vẫn khá đơn giản. In một cái mất khoảng 15 phút, và mình làm tới 4 phiên bản mới ưng đủ mọi mặt. Bạn muốn tinh chỉnh thêm thì cứ tự nhiên nha!
