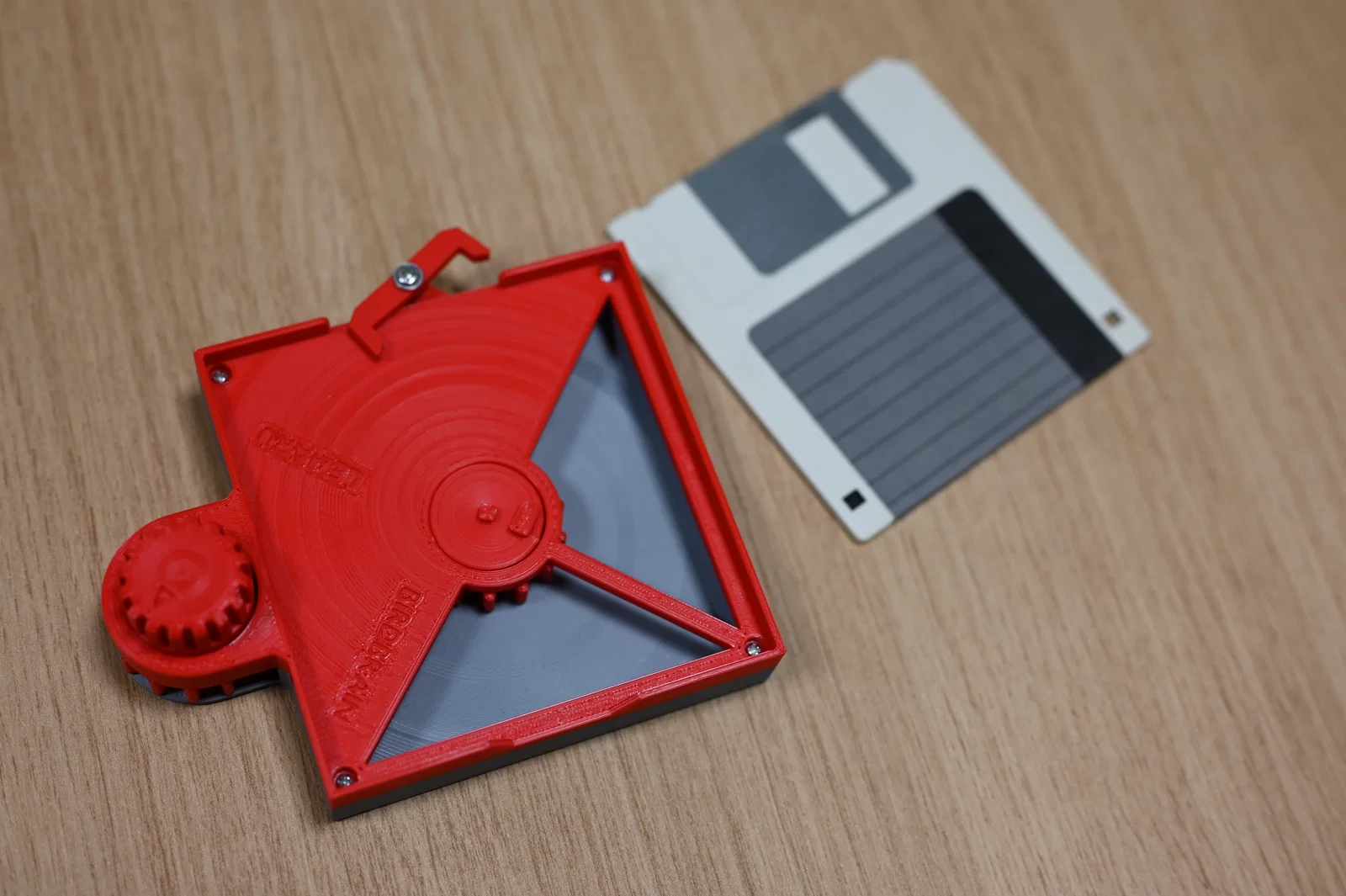

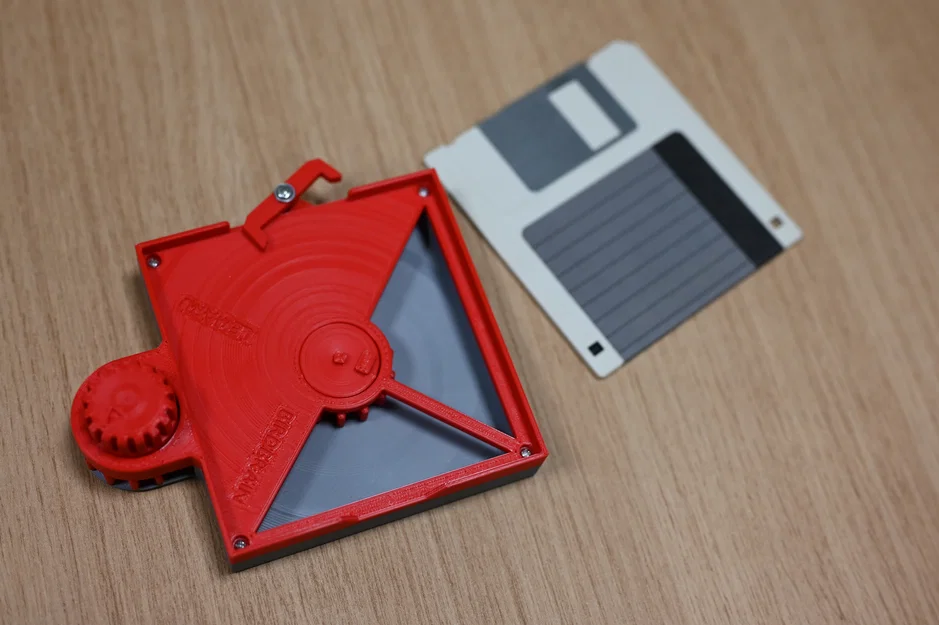

Dụng cụ vệ sinh đĩa mềm 3.5 inch bất biến theo mặt (Side-invariant)

Đây là một dụng cụ được thiết kế để hỗ trợ vệ sinh bề mặt đĩa mềm (floppy disk) 3.5 inch.

Đây là phiên bản đã được chỉnh sửa từ dụng cụ vệ sinh đĩa mềm 3.5 inch của Lemaru, phát hành theo giấy phép Creative Commons. Được phát triển để sử dụng tại Czechoslovak Game Archive.

Yêu cầu in (Print requirements):
Không có yêu cầu in đặc biệt. Infill 30% trở lên sẽ làm dụng cụ có cảm giác nặng tay và chắc chắn.

Hướng dẫn lắp ráp (Assembly Instructions):
Ngoài các chi tiết in 3D, bạn sẽ cần 4x đai ốc M2, 2x đai ốc M3, 4x ốc M2 (chiều dài ren tối thiểu: 6mm, tối đa: 13mm), 1x ốc M3 (chiều dài ren tối thiểu: 13mm, tối đa: 20mm)

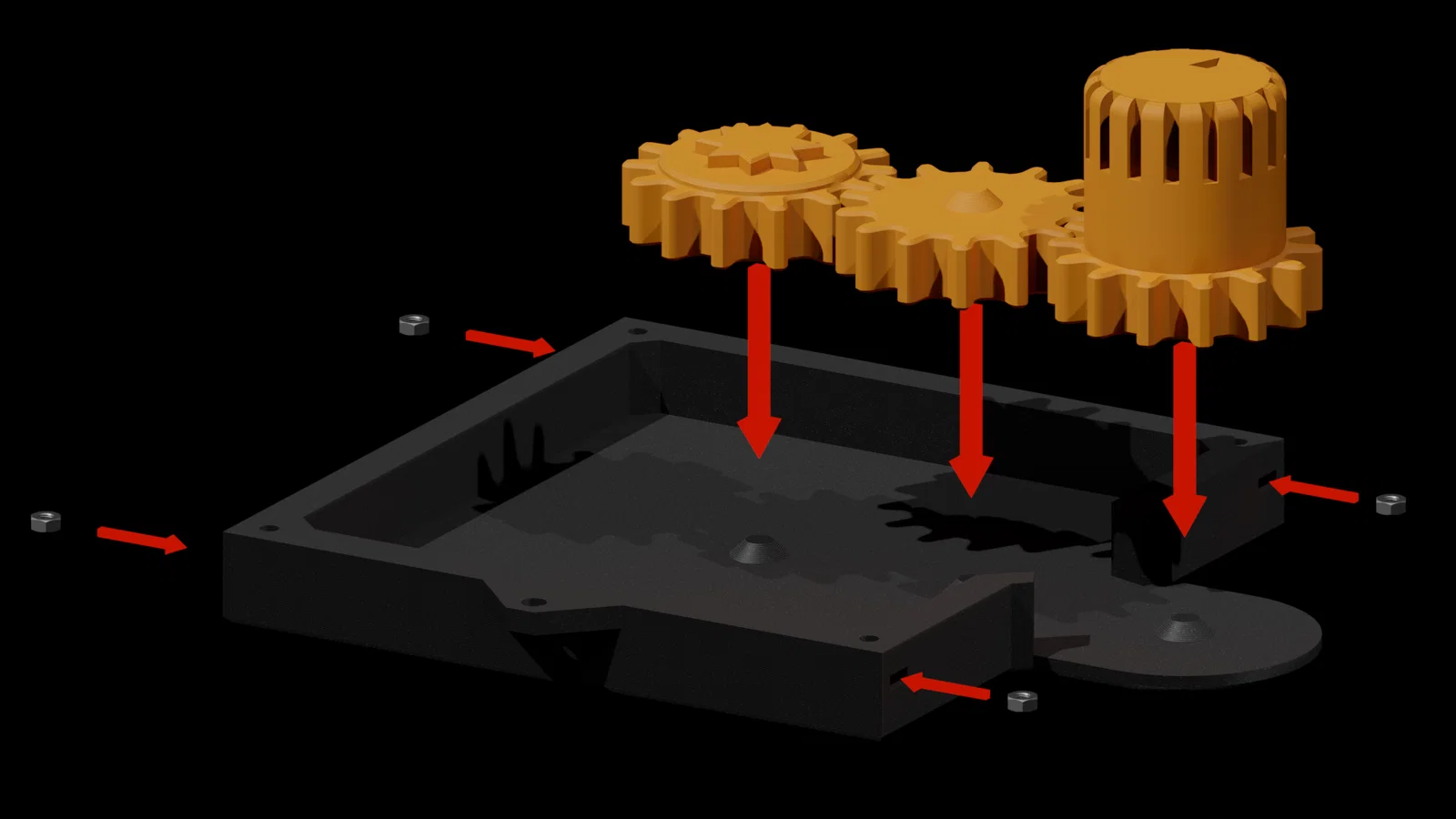

• Gắn 4x đai ốc M2 vào các khe ở hai bên của phần “3in_cleaner_bottom”.

• Đặt các bánh răng (gear) lên đúng các gờ tương ứng trên phần “3in_cleaner_bottom”. Đừng lo nếu phần ăn khớp giữa các bánh răng hơi lỏng, đó là chủ ý thiết kế.

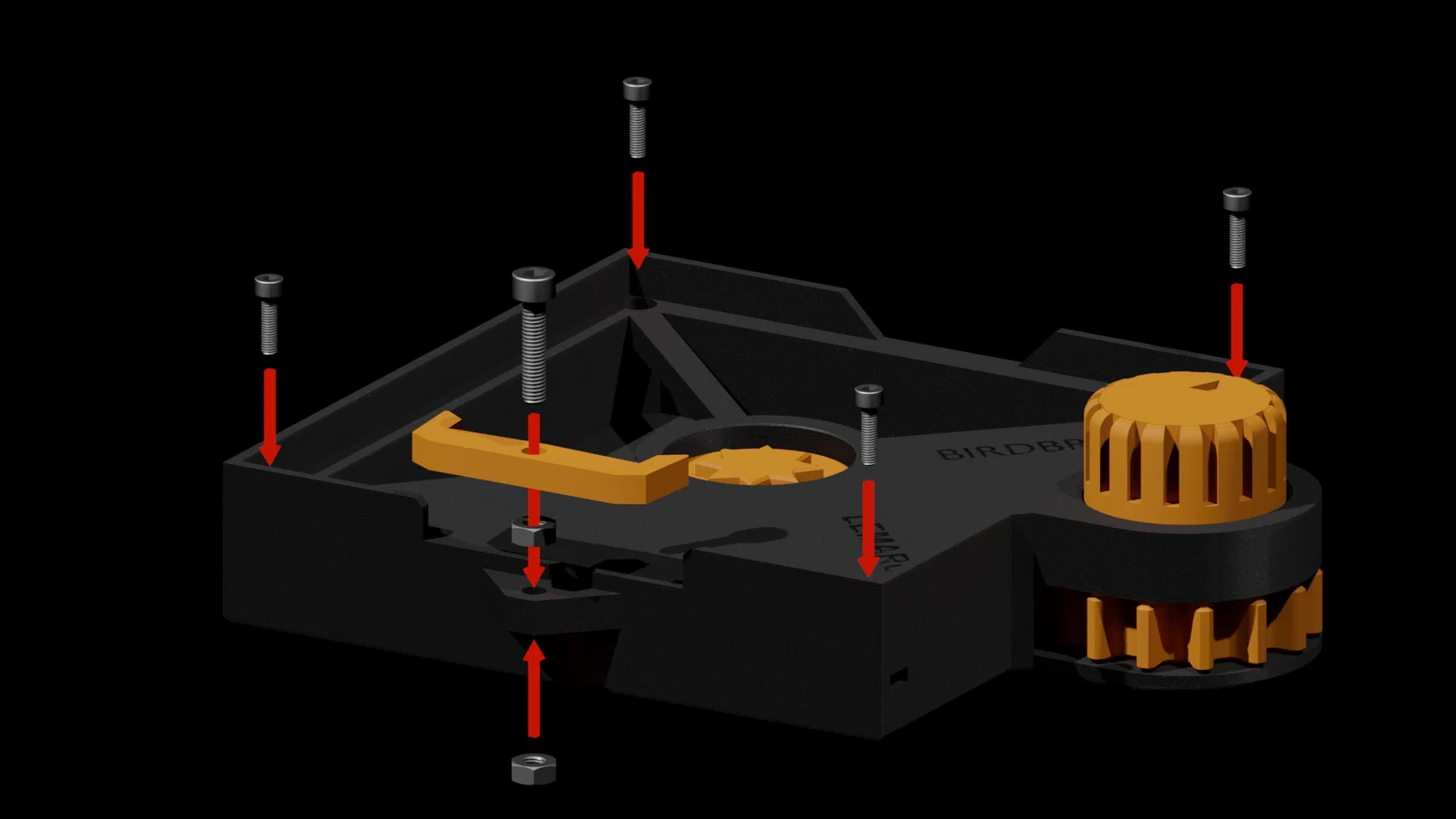

• Đặt phần “3in_cleaner_disk_holder” đúng vị trí và siết cố định bằng 4x ốc M2. Nhớ đảm bảo đầu ốc phải chìm hoàn toàn vào đúng rãnh của nó, nếu không đĩa mềm sẽ không nằm đúng trong khay giữ!

• Luồn ốc M3 qua lỗ tương ứng trên phần “3in_cleaner_lockpin”, sau đó lắp 1 đai ốc M3. Không siết chặt lockpin bằng đai ốc này; chừa khoảng hở “lắc lư” tới tầm 1mm để lockpin có thể xoay tự do quanh ốc M3.

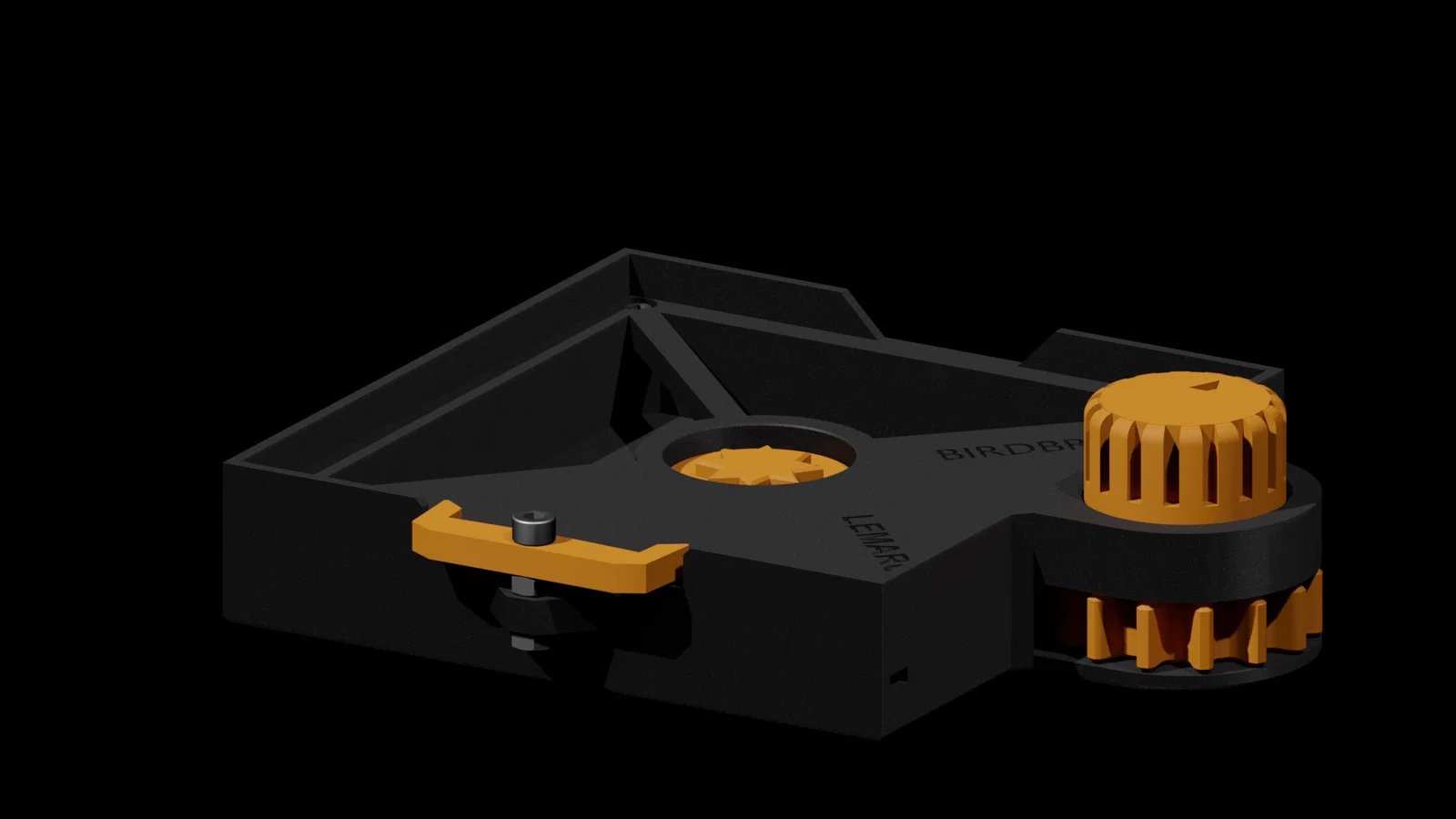

*Luồn cụm lockpin vừa lắp qua lỗ tương ứng trên dụng cụ vệ sinh và vặn thêm đai ốc M3 thứ hai vào phần ren. Dùng đai ốc phía dưới này để siết và cố định cụm lockpin tại chỗ. Bạn có thể dùng keo khóa ren tạm thời (temporary thread-lock compound) để đảm bảo lockpin không tự lỏng theo thời gian, nhưng không bắt buộc.

Hướng dẫn sử dụng (Usage Instructions):
Trước tiên, xác định mặt của đĩa mềm mà bạn muốn vệ sinh. Một mặt sẽ có miếng kim loại (metal insert) ở giữa đĩa, mặt còn lại thì không có.

• Mặt có metal insert hướng lên trên

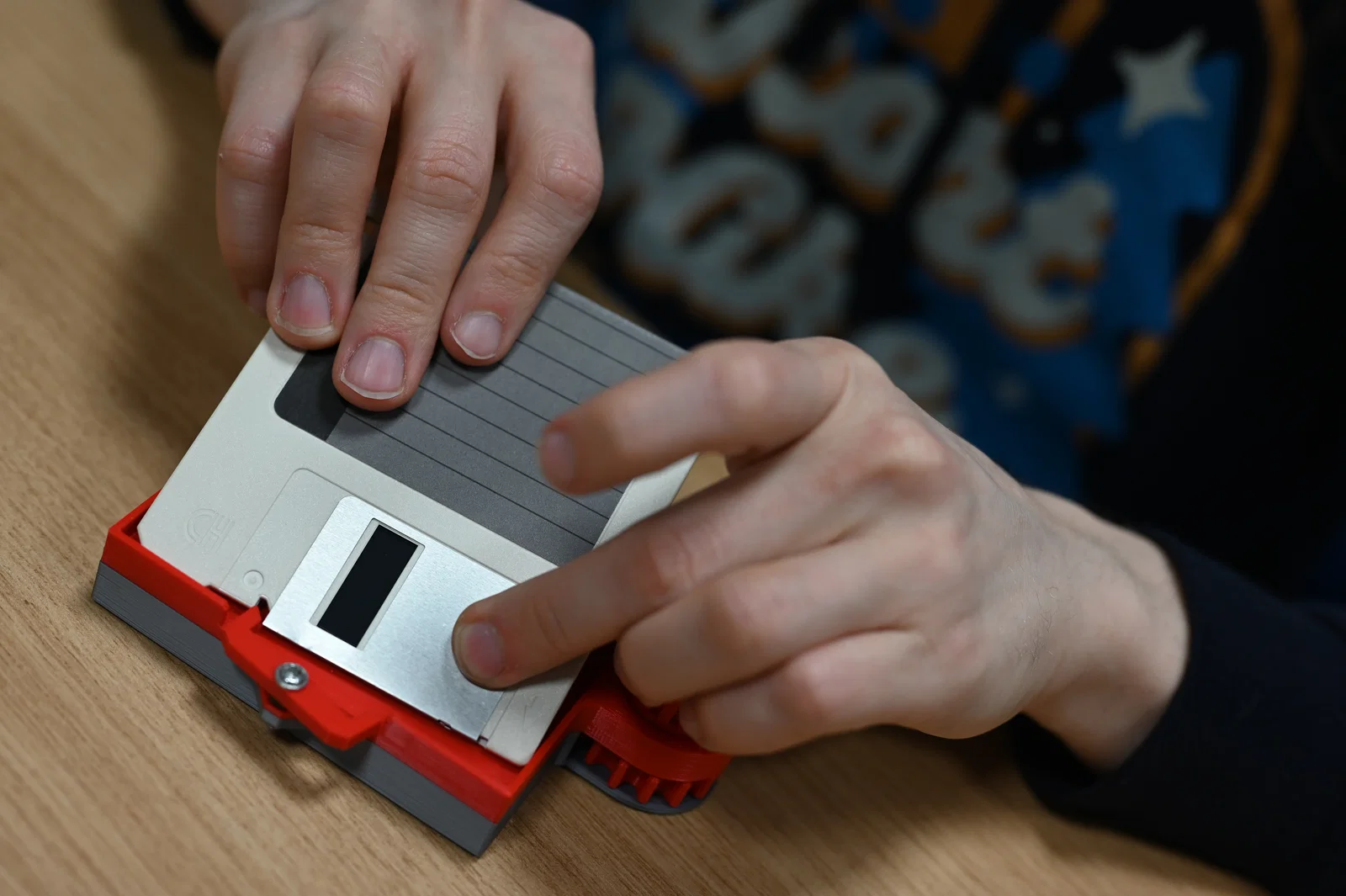

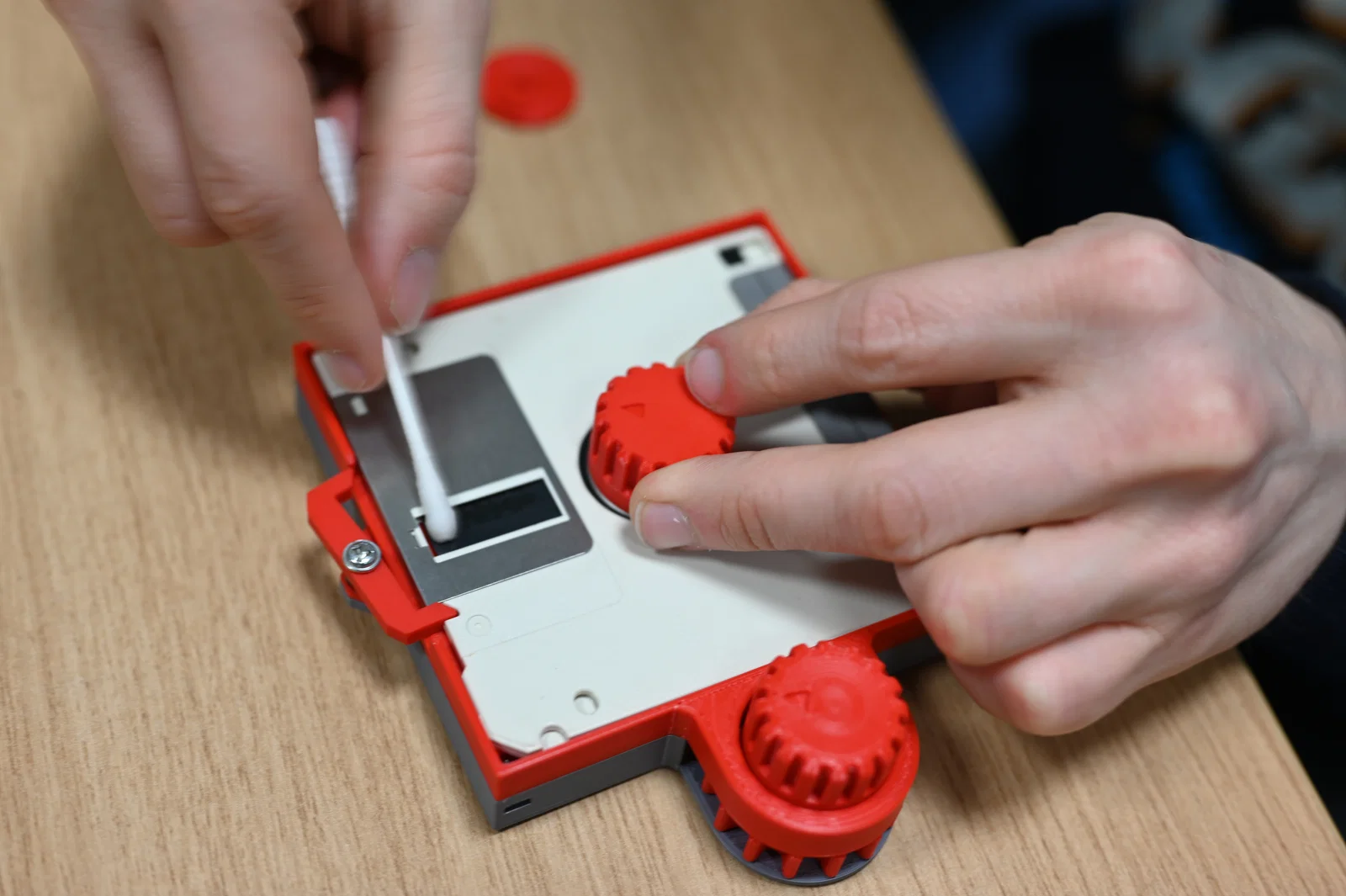

Chỉ cần đưa đĩa vào dụng cụ trong lúc nhẹ nhàng kéo nắp kim loại bảo vệ (metal protective cover) mở ra. Lockpin sẽ giữ nắp ở vị trí mở để bạn không cần phải giữ bằng tay. Lấy phần “3in_cleaner_tool” và canh hoa văn trên dụng cụ khớp với metal insert trên đĩa. Khi xoay dụng cụ, đĩa sẽ quay theo và bạn có thể vệ sinh bề mặt đĩa qua cửa sổ đang mở.

• Mặt có metal insert hướng xuống dưới

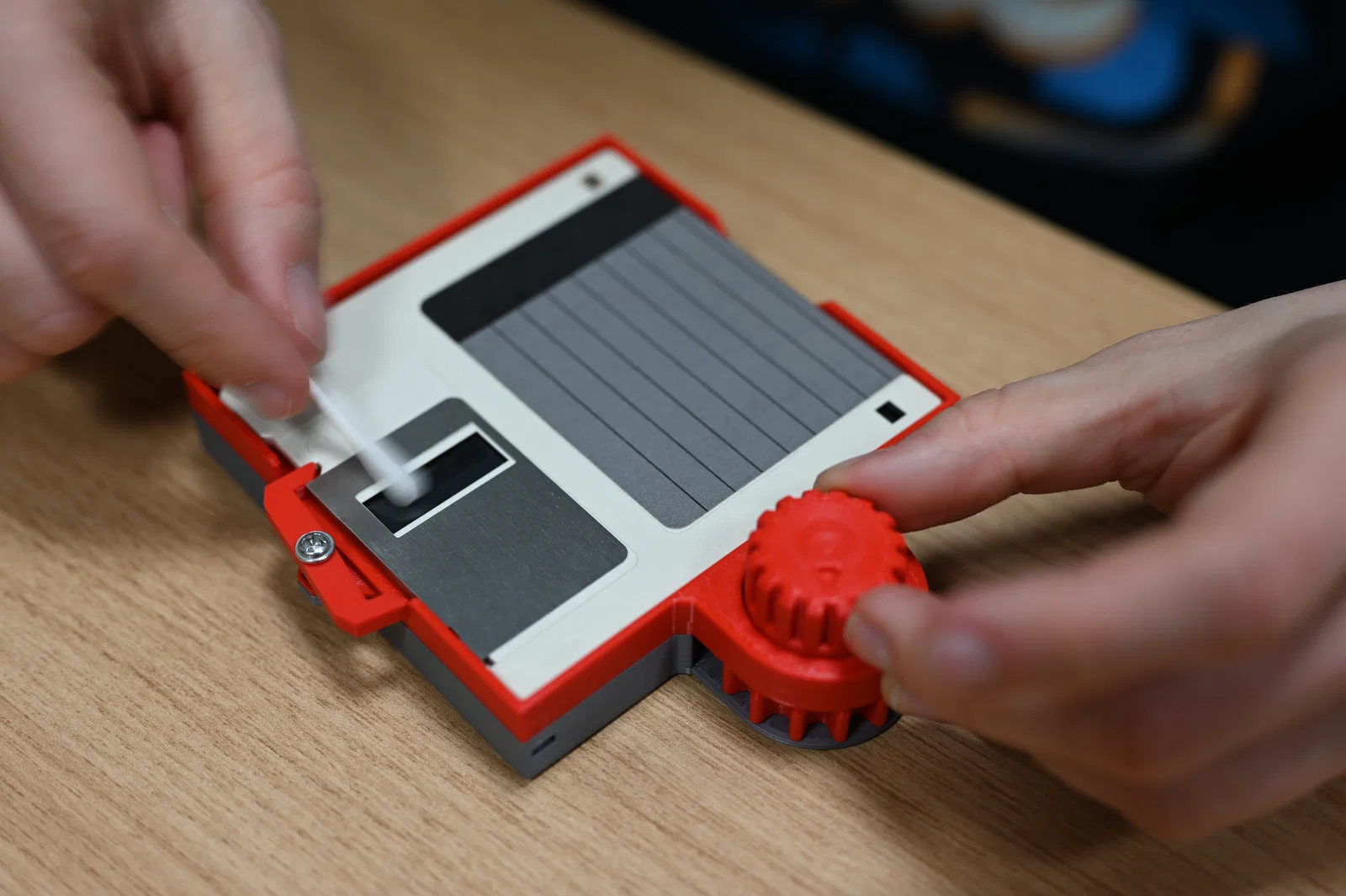

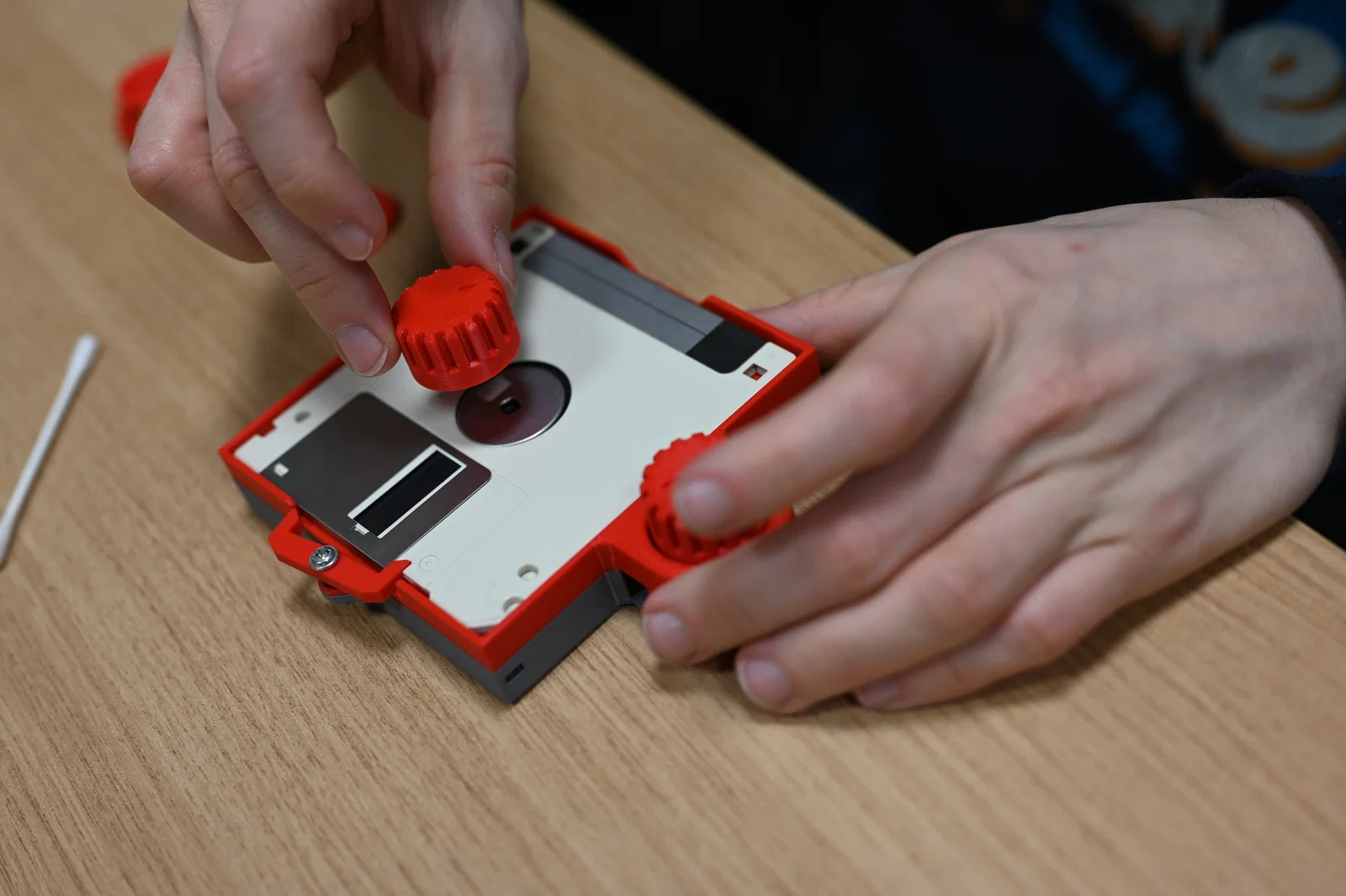

Đặt phần “3in_cleaner_bottom_tool” vào ổ cắm hình ngôi sao ở giữa dụng cụ vệ sinh. Tiếp theo, đưa đĩa mềm vào giống như khi metal insert hướng lên trên. Bạn có thể sẽ thấy đĩa không nằm khít đúng vị trí — hãy giữ lực nhẹ lên đĩa trong khi từ từ xoay phần “drivegear” ở bên hông dụng cụ vệ sinh, cho tới khi đĩa vào khớp hẳn trong dụng cụ. Lúc này, xoay drivegear sẽ làm đĩa mềm quay và bạn có thể vệ sinh bề mặt đĩa qua cửa sổ đang mở.
Nhớ tháo “3in_cleaner_bottom_tool” ra khi bạn muốn chuyển sang vệ sinh mặt còn lại của đĩa mềm!

Chúc vệ sinh vui vẻ!

📷 Ảnh: Tomáš “Čápa” Čapek
