Nắp bịt snap-fit tham số cho ống hộp rỗng (Parametric Hollow Sections Cover cup)

Đây là nắp bịt snap-fit dạng tham số cho hollow sections. Mẫu được thiết kế chuyên để bịt đầu các ống hộp/chân rỗng hình chữ nhật (rectangular tubes/hollow profiles), cho bề mặt hoàn thiện gọn gàng, chuyên nghiệp và vẫn đảm bảo khóa cơ khí chắc chắn.

Mục đích

Code tạo ra một nắp bịt đầu (end cap) tùy biến, có thể bấm “khớp” vào miệng hở của hollow structural section (HSS). Thiết kế dùng 4 ngàm đàn hồi kèm nêm khóa (locking wedges) để bám vào mặt trong của profile, giúp nắp không bị tuột do rung hoặc do trọng lực.

Một số ứng dụng thường gặp:

• Làm nội thất: Bịt đầu ống hộp vuông/chữ nhật bằng thép hoặc nhôm.

• Khung công nghiệp: Bịt kín đầu các profile dạng T-slot hoặc hollow để hạn chế bụi lọt vào.

• DIY Projects: Hoàn thiện phần cuối cho kệ, giá đỡ, chân đế hoặc tay cầm.

Tính năng nổi bật

1. Flush-Fit Flange: Kích thước outer tạo một viền trang trí (lip) che phần cạnh cắt thô của hollow section.

2. Bo góc bên ngoài: flange_radius giúp các góc nắp tròn, an toàn, không móc vào vải hay cấn da.

3. Ngàm tự canh tâm: Vị trí ngàm được đặt theo kích thước inner, nên bạn cần nhập đúng theo khoang rỗng bên trong của hollow section.

4. Snap action tối ưu: Phần nêm khóa dùng biên dạng tam giác đều, đầu nêm bo tròn, giúp nắp “click” vào chỗ mượt hơn, không cần lực quá lớn (tránh làm gãy nhựa).

5. Thiết kế bền: Chân nêm có bo (fillet) để giảm tập trung ứng suất, giúp ngàm ít bị gãy khi tháo/lắp nhiều lần.

Cách sử dụng

1. Đo kích thước profile:

   • Đo kích thước ngoài của ống (dùng cho outer_width và outer_height).

   • Đo khoang rỗng bên trong của ống (dùng cho inner_width và inner_height).

2. Chỉnh dung sai:

   • Máy in 3D thường in hơi “dày” hơn kích thước danh nghĩa. Nếu nắp quá chặt, hãy giảm kích thước inner khoảng 0.2mm - 0.4mm để tạo độ hở (clearance).

3. Tinh chỉnh độ bám:

   • Nếu muốn bám chặt hơn trong ống kim loại, tăng nhẹ wedge_size.

   • Với ống thành dày, có thể tăng tab_thickness để ngàm cứng hơn.

Khuyến nghị in 3D

• Orientation: In với mặt flange lớn úp xuống heatbed. Không cần support cho phần nêm vì chúng nhỏ và có độ dốc 60 độ.

• Vật liệu: PETG rất phù hợp vì chịu UV tốt (dùng cho khung ngoài trời) và có độ “đàn hồi” cần thiết để ngàm uốn mà không bị biến dạng vĩnh viễn.

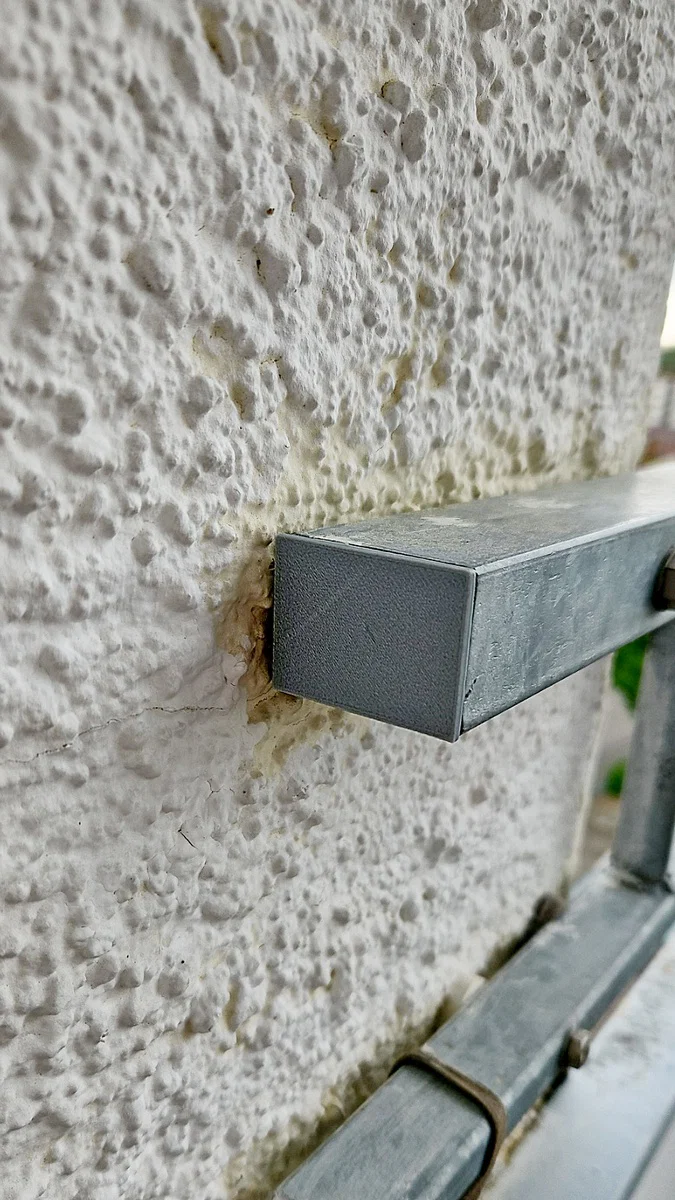

Thêm ví dụ nắp bịt hollow section 40x30
