Máy bay RC Charliet bay thể thao & nhào lộn – in 3D

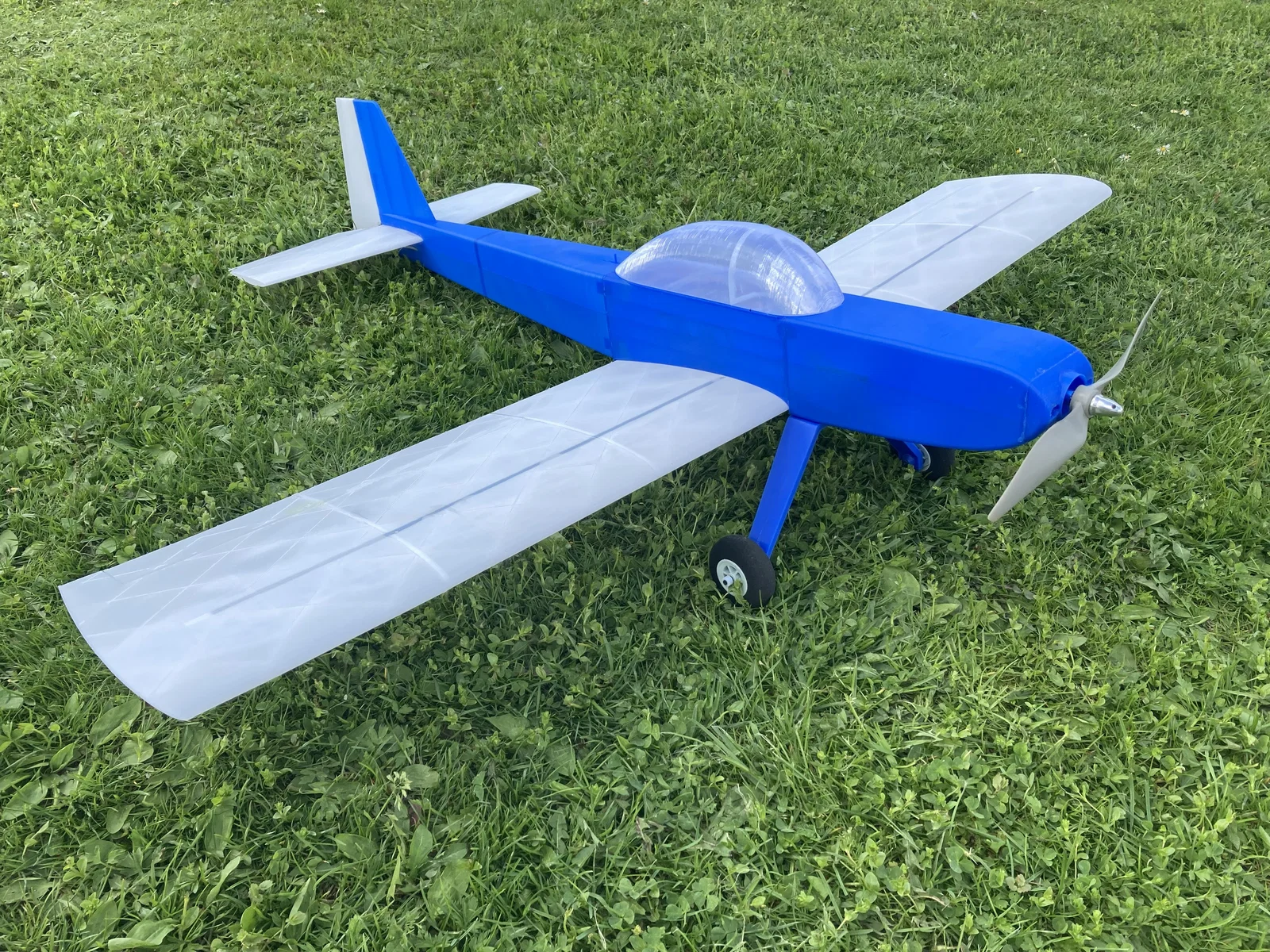

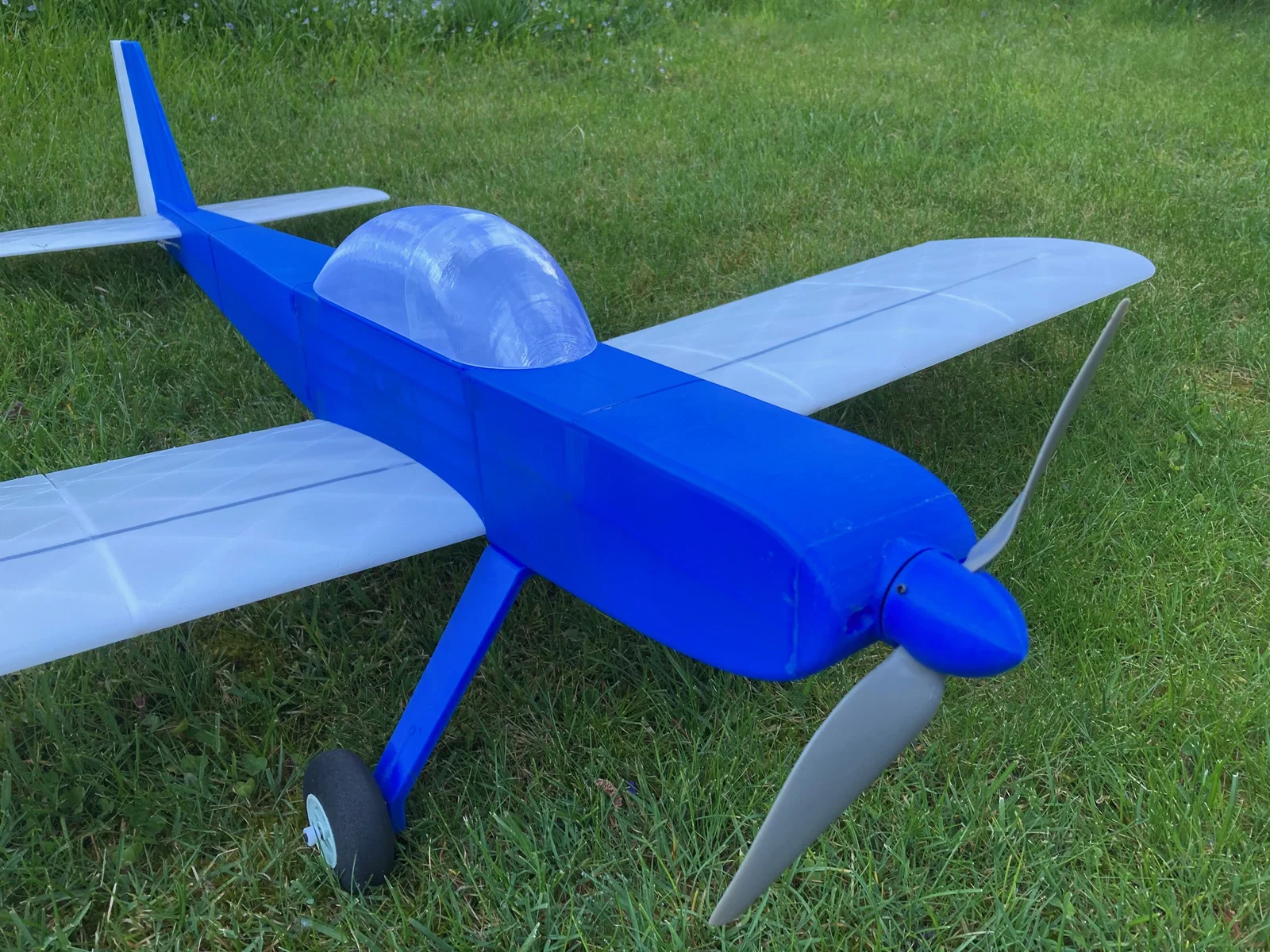

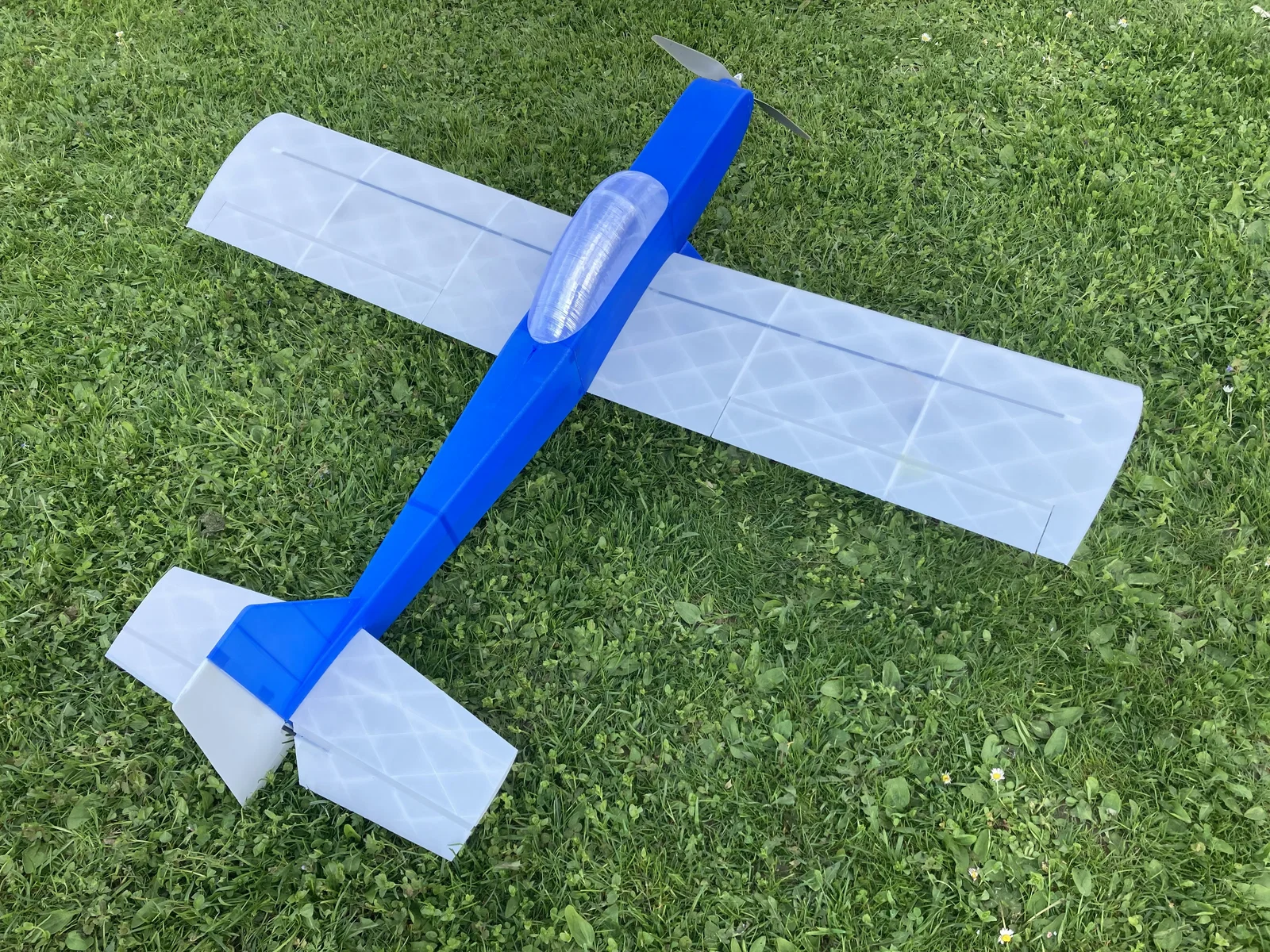

Charliet là một mẫu RC-plane được in 3D hoàn toàn, dành cho bay sport và aerobatic. Mẫu này dễ in bằng PLA hoặc PETG phổ thông trên các máy in kích thước tiêu chuẩn. Lắp ráp khá đơn giản, có kèm hướng dẫn đầy đủ. Thiết kế đã được chỉnh sửa qua nhiều phiên bản để cân bằng giữa độ bền cho nhu cầu bay hằng ngày và trọng lượng tương đối nhẹ. Tổng thể phong cách thiết kế gợi nhớ các dòng sport RC-plane cổ điển thời mà người chơi thường phải tự đóng từ gỗ balsa.

Charliet hợp kiểu bay năng động, nhưng vẫn “dễ chịu” ở tốc độ thấp. Máy làm ngon các động tác aerobatic kinh điển, và cũng rất vui khi lượn nhanh sát mặt sân bay. Nếu hạ thấp quá – in lại.

Mình rất vui được chia sẻ thiết kế này miễn phí cho cộng đồng tuyệt vời này!

Update 2026/05/05 Có video bay:
Đây là video của một bản in bằng PLA từ bộ dữ liệu, đúng y như bản phát hành, dùng motor 3536 1300kV, AUW 1240g: https://youtu.be/AwKibsdPB1I

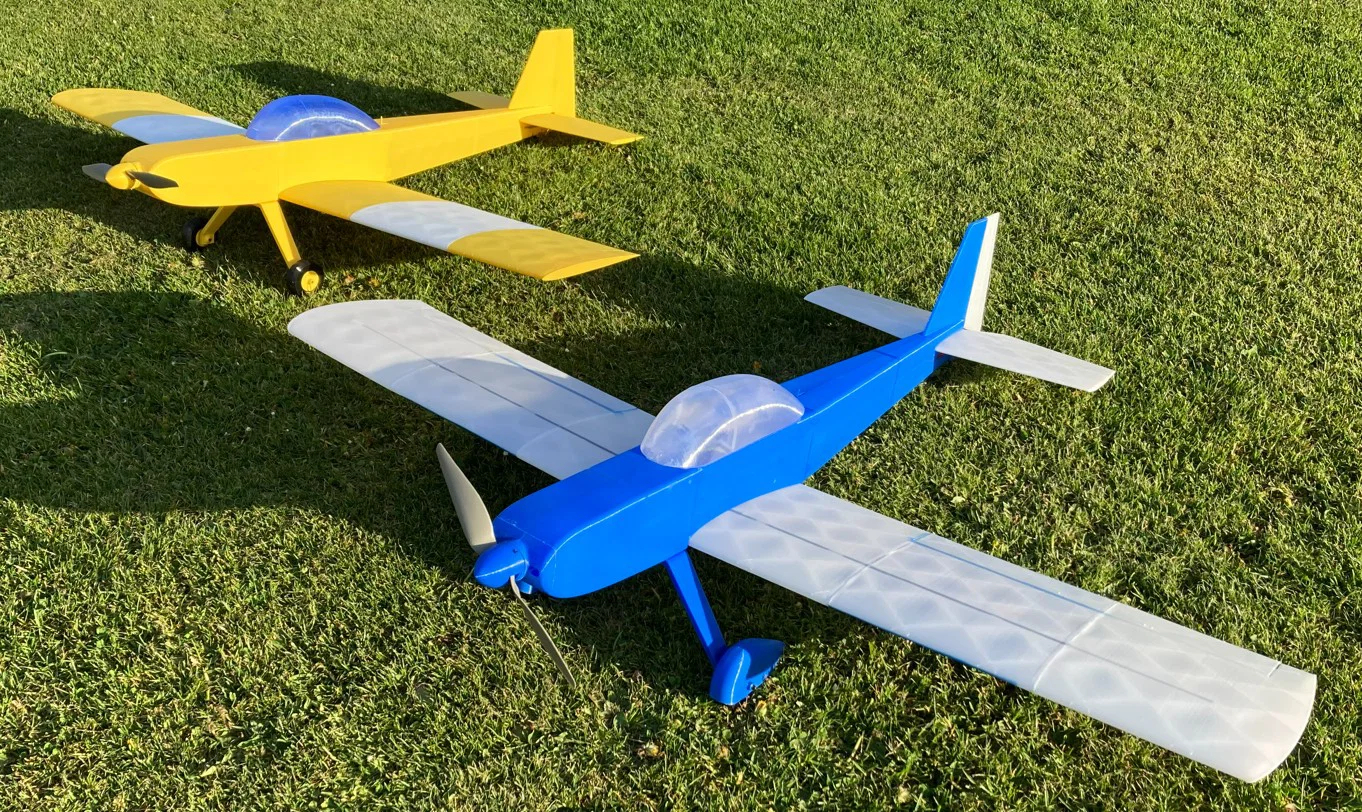

Đây là prototype đời sớm hơn in PETG, khá nặng ở mức 1340 grams AUW với motor 3542 1300kV. Nhưng vẫn bay rất ổn: https://youtu.be/IE6DhyTdP4Y

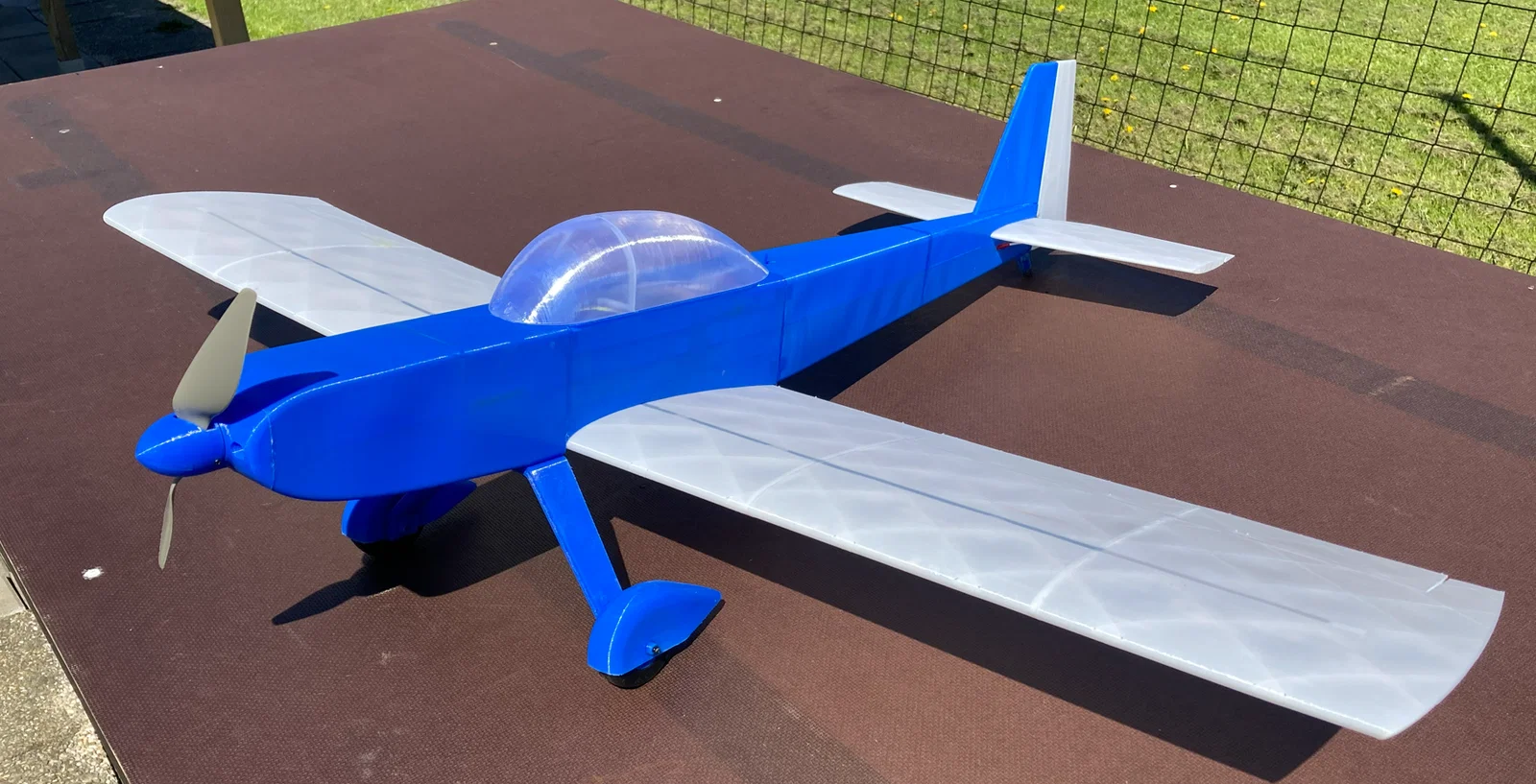

Update 2026/04/25 Thêm Wheel Pants / Spinner tùy chọn, cải tiến nhẹ phần đầu thân (fuse-tip), manual đã cập nhật tương ứng

Thông số kỹ thuật:

Wingspan: 1100mm

Length: 950mm

Flying weight 1250g

Wing loading: 55g/dm^2

CG nằm trên mainspar (65-69mm tính từ leading edge)

Controls: Aileron, Elevator, Rudder, Throttle

Drivetrain: 35mm Outrunner, ví dụ 3542 1250kV / 3S 2200 mah Lipo (hoặc tương đương)

Requried printer build volume: xấp xỉ build plate 220X220mm, chiều cao in 220mm

Đặc điểm thiết kế:

• Các chi tiết airframe được thiết kế theo wall thickness mong muốn – không cần cài đặt slicer “cao siêu”

• Manual hướng dẫn in và lắp ráp đầy đủ

• Thiết kế bền bỉ cho nhu cầu sử dụng hằng ngày

• Dễ tiếp cận pin nhờ canopy tháo rời

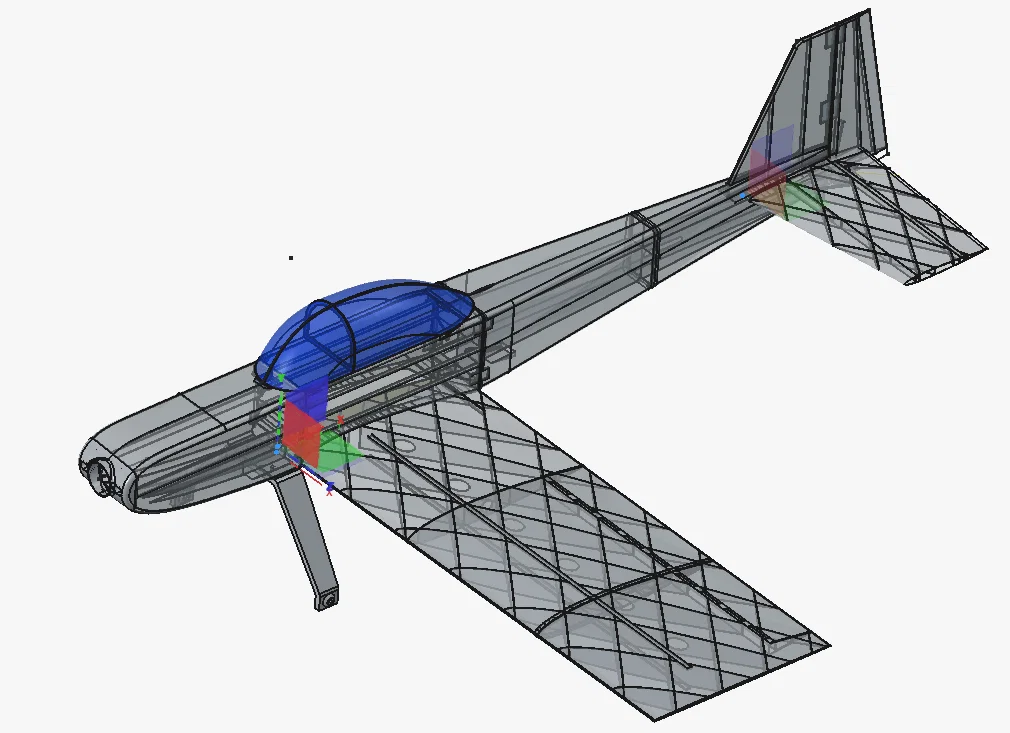

• Thiết kế wing-spar dễ dàng chịu được các động tác high-g

• Có thể cất/hạ cánh trên sân cỏ

• Ailerons và elevator được in liền tại chỗ với living hinge đã tối ưu và thử nghiệm để lắp ráp dễ hơn

• Tối thiểu số lượng linh kiện phải mua thêm

Vật liệu cần:

• 800g filament (có thể dùng PLA / PLA Plus / PET)

• 30g TPU 95a nếu bạn muốn in lốp và các hinge cho Rudder; nếu không muốn in TPU, bạn có thể mua các món này ở cửa hàng hobby.

• 1pcs. Bowden pushrod, dài 1000mm, đường kính ngoài của ống khoảng 3mm

• 8pcs. Clevis cho các linkage bề mặt điều khiển

• Keo CA loại loãng và loại trung bình

Vật liệu carbon fiber dạng pultruded, dài 1000mm (ở US có thể mua từ Aloft Hobbies, ở châu Âu dễ tìm, ví dụ hoelleinshop hoặc R&G):

• 2pcs. Carbon strip 4x1mm dài 1000mm

• 1pcs. Carbon rod 4mm

• 1pcs. Carbon tube 6mm, đường kính trong 4 hoặc 5mm đều được

Drive train và RC-components

• 35mm brushless outrunner, khuyến nghị các loại từ 3536 đến 3546 với 1200 đến 1350 kV (nặng 115 đến 145 grams). Trên các bản prototype, motor 3546 1300kV với prop 9x6 cho kết quả rất tốt (leo thẳng đứng, và top-speed ngon)

• 40A ESC

• Pin 2200mAh 3S Lipo (có chỗ cho pin lớn hơn nếu bạn không ngại tăng cân nặng)

• 4 pcs. servo 12G, dày 9-12 mm, khuyến nghị metal gear. Đừng dùng loại siêu rẻ, vì máy bay này có thể bay nhanh và cần điều khiển chính xác. Nên chọn ít nhất loại tầm trung. Servo “ngon-bổ” được khuyến nghị là PTK 7452 MG-Digi từ Aliexpress. EMAX ES3352 Digi cũng rất ổn, hoặc bạn đầu tư KST DS113MG hay loại tương tự,

• Receiver

• Servo extentions 2pcs 200mm, 2pcs. 100Mm

• Prop và Prop-adapter

Small Parts:

2x vít M3x15 đến M3x20, ê-cu và long đền để gắn landing gear, loại tương đương UNC N4-40 cũng dùng được

Bu-lông nylon M5 để bắt cánh
