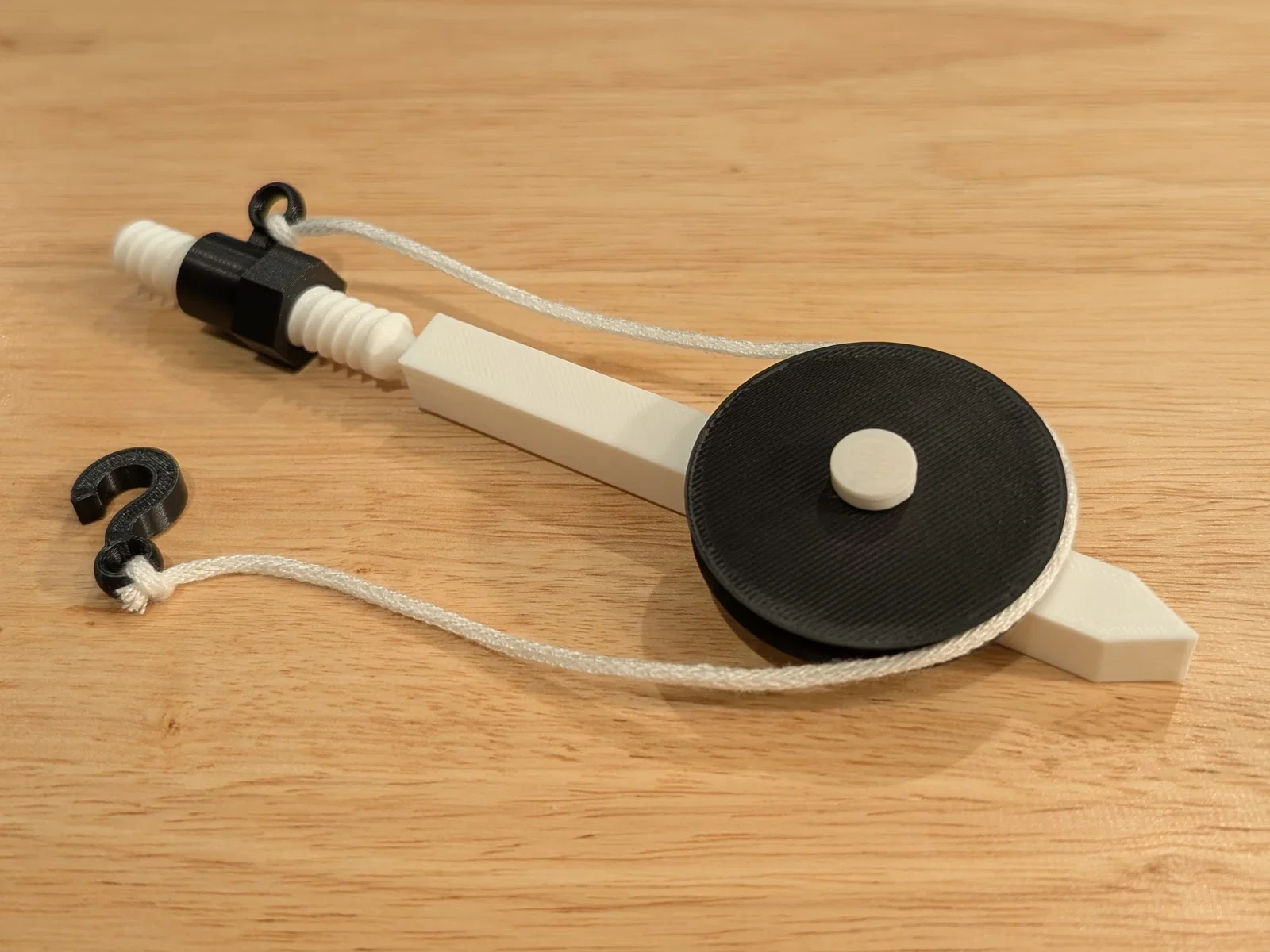

Multitool 6-trong-1 “Simple Machine” xkcd (xkcd simple machine six-in-one multitool)
Multitool 6-trong-1 theo xkcd, gom đủ 6 “simple machines” trong một cây. File đã đặt sẵn hướng in; chỉ nut assembly cần supports. Khuyên dùng PA-CF hoặc PLA, kèm sợi dây/cable 30mm để lắp pulley.
Mô tả
Cây tool “simple machine” duy nhất bạn sẽ cần, xuất phát từ bộ óc siêu sáng tạo của Randall Munroe.¹ Tiệm đồ nghề gần nhà tôi hết hàng món này, nên tôi tự làm lấy. Tôi có chỉnh nhẹ vài chỗ để in thực tế hơn, nhưng hoàn toàn không ảnh hưởng gì tới khả năng sử dụng của tool.
In ấn & Lắp ráp

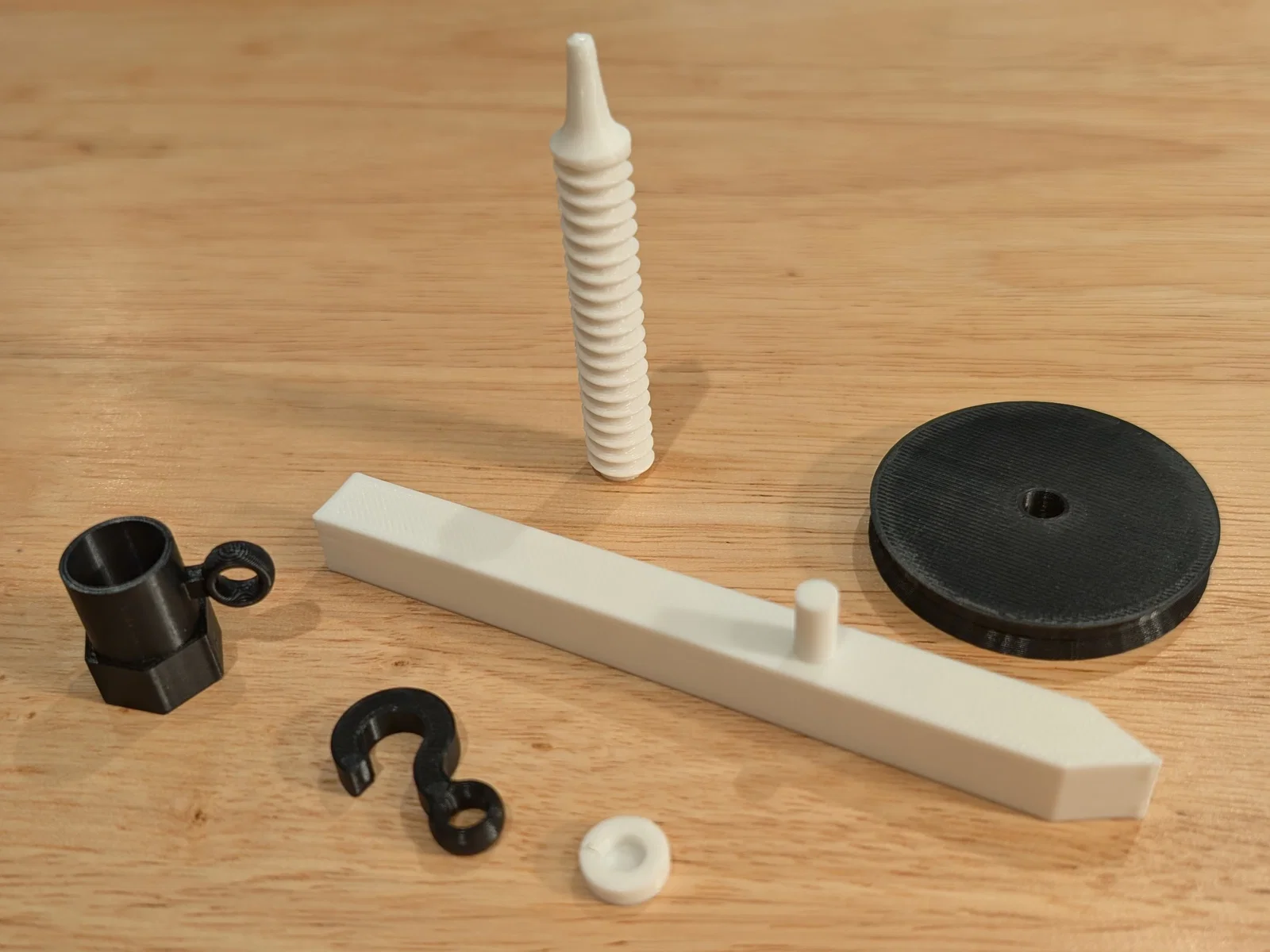

In nut assembly, pulley wheel và hook bằng màu đen; còn wedge shaft, screw assembly và axle endcap thì in bằng một màu tương phản. (Xem phần dưới để chọn màu.) Ngoài các chi tiết in 3D, bạn sẽ cần thêm một sợi cable hoặc dây dài 30mm. Nếu không có cable, bạn có thể tết một sợi từ chỉ nha khoa.²
Tất cả file model đã được đặt đúng hướng để in. Nut assembly sẽ cần supports. Các phần còn lại thì không cần. Đừng dùng supports bên trong phần ren.
Nylon sợi carbon (PA-CF) sẽ cho độ bền tối đa, dù PLA có lẽ cũng đủ cứng cho nhu cầu dùng bình thường.
-
Lắp trục chính bằng cách nhét screw assembly vào đầu của wedge shaft. Cố định bằng một giọt keo cyanoacrylate ở đầu screw assembly.
-
Gắn pulley wheel lên trục pulley ở bên hông wedge shaft, rồi gắn axle endcap vào đầu trục. Cố định bằng một giọt keo cyanoacrylate ngay giữa endcap.
-
Vặn nut assembly vào đầu ren của trục chính.
-
Cột một đầu cable vào vòng của nut assembly và luồn vòng qua pulley.
-
Cột đầu còn lại của cable vào hook.
-
Đem cây tool mới của bạn ra xài thôi.
Bản tiêu chuẩn của tool này dùng ren trái (left-handed). Nếu bạn muốn bản ren phải (right-handed), chỉ cần mirror screw assembly và nut assembly trước khi in.
Tương thích màu
Tool này tương thích với cả hệ metric và SAE. Để tối đa khả năng “chơi chung” với các tool khác từ những hãng cụ thể, nhớ in trục chính (main shaft) đúng màu như trong xkcd Color Survey Results:³
-
DeWalt = vàng cam; DeWalt làm lever và inclined plane rất ngon
-
Milwaukee = đỏ cherry; nghe nói wheel-and-axles của Milwaukee xịn lắm
-
Kobalt = xanh sapphire
-
Makita = xanh teal
-
Ridgid = cam sáng
-
Ryobi = vàng xanh
Có thể bạn sẽ không kiếm được filament đúng y chang mấy màu đó, nên cứ chọn màu gần nhất bạn tìm được.
² https://www.wikihow.life/Make-a-Braid-Using-More-Than-Three-Strands
