Vỏ cyber keyboard kèm monitor (cho Nuphy Node75 + Waveshare 6.25")

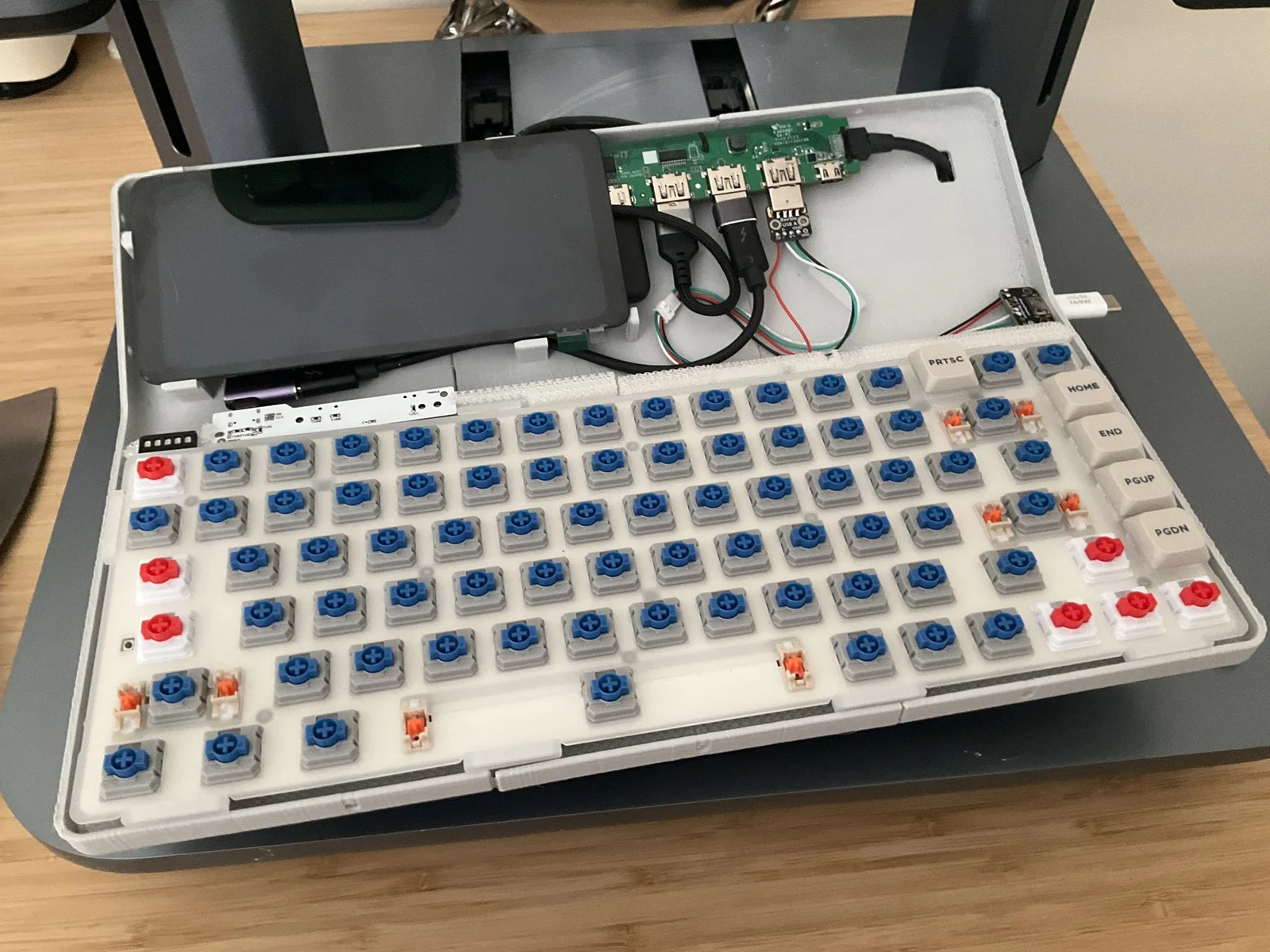

Đây là một bộ vỏ (shell) kiểu “độ cháo” khá nặng cho một bàn phím có tích hợp màn hình. Phần trên có các rãnh lõm nhỏ để gắn/đi dây USB-C / USB-A (storage).

Parts dùng:

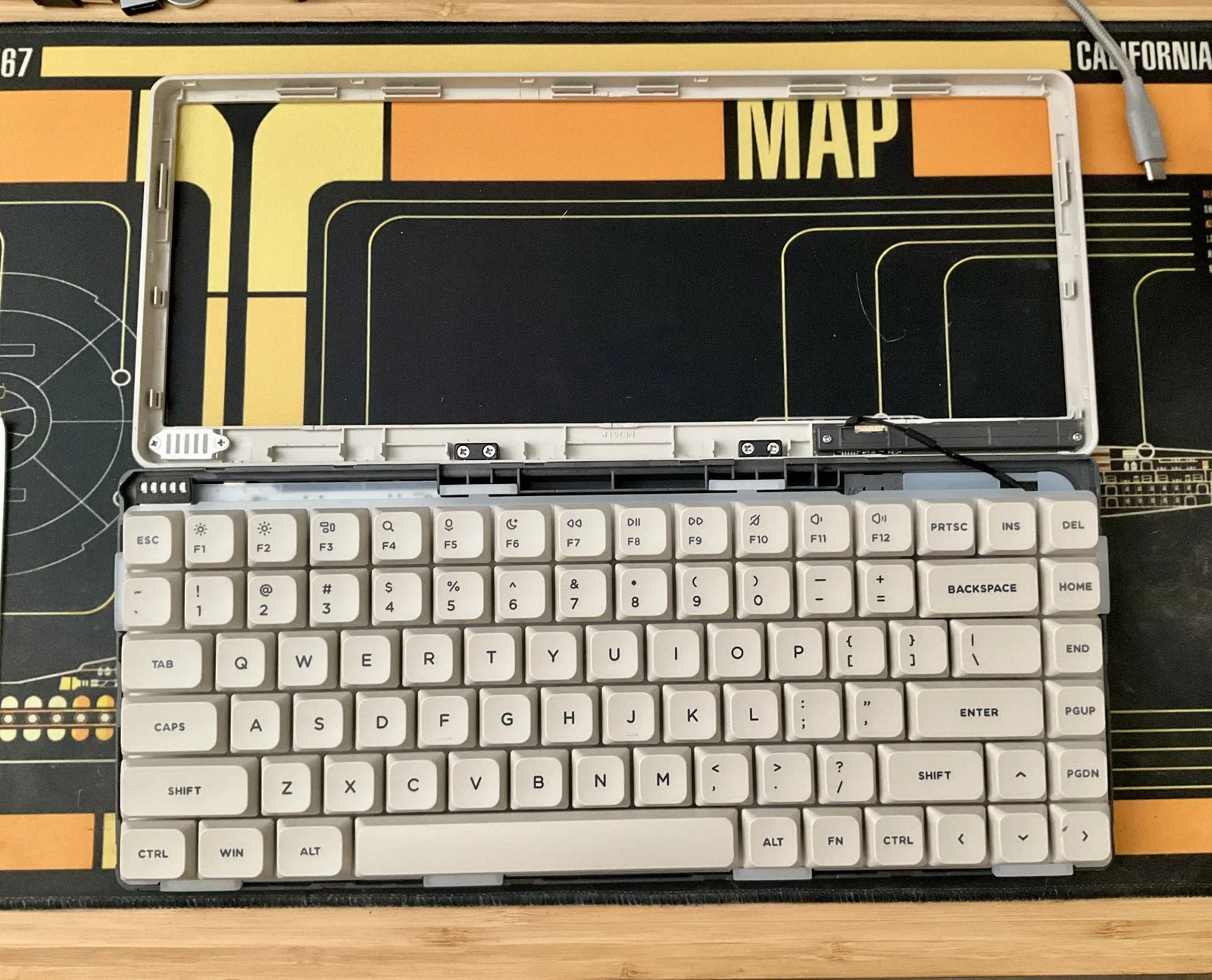

nuphy node75 low profile keyboard (tháo lấy phần ruột/internals) waveshare 6.25" hdmi screen adafruit usb c female breakout adafruit usb A male breakout usb hub with hdmi port 90 deg hdmi adapter hdmi male to male adapter m2 x8mm countersunk screws và slim profile nuts dây Molex hoặc JST-PH, nhưng thật ra có thể dùng bất kỳ bộ dây nào để nối các board USB breakout.

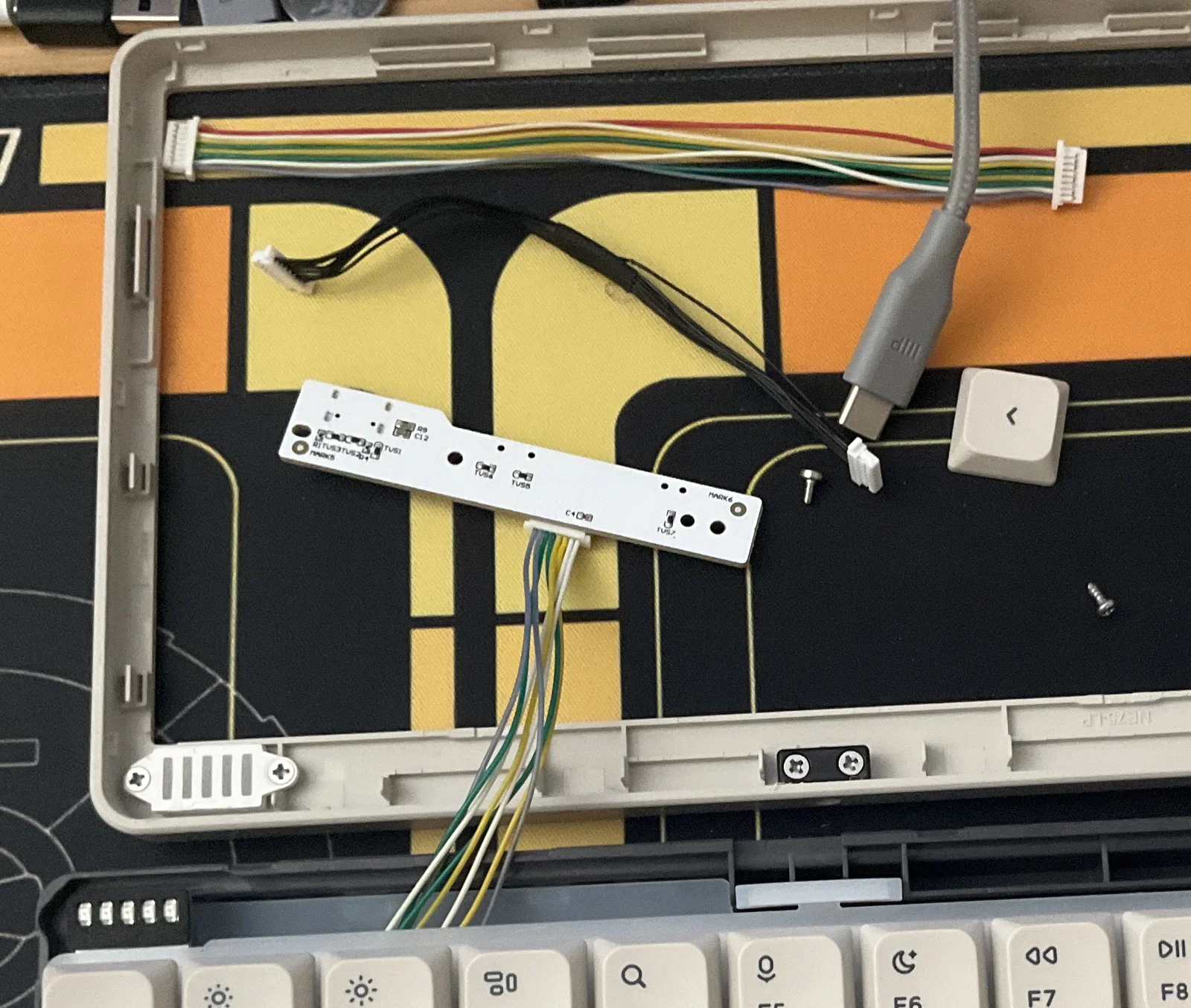

Trong bản build của mình, mình cũng thay 2 sợi cáp nội bộ của bàn phím Nuphy bằng dây silicon JST 1.0 đã bấm sẵn. Dây trên đầu cắm JST sẽ bị đảo chiều orientation từ đầu này sang đầu kia nếu nhìn thấy phần kim loại ở cả hai đầu. Xem hình để tham khảo lúc tháo máy / lắp ráp. Toàn bộ in bằng PLA, trừ phần “led glass” in bằng TPU trong suốt SainSmart.

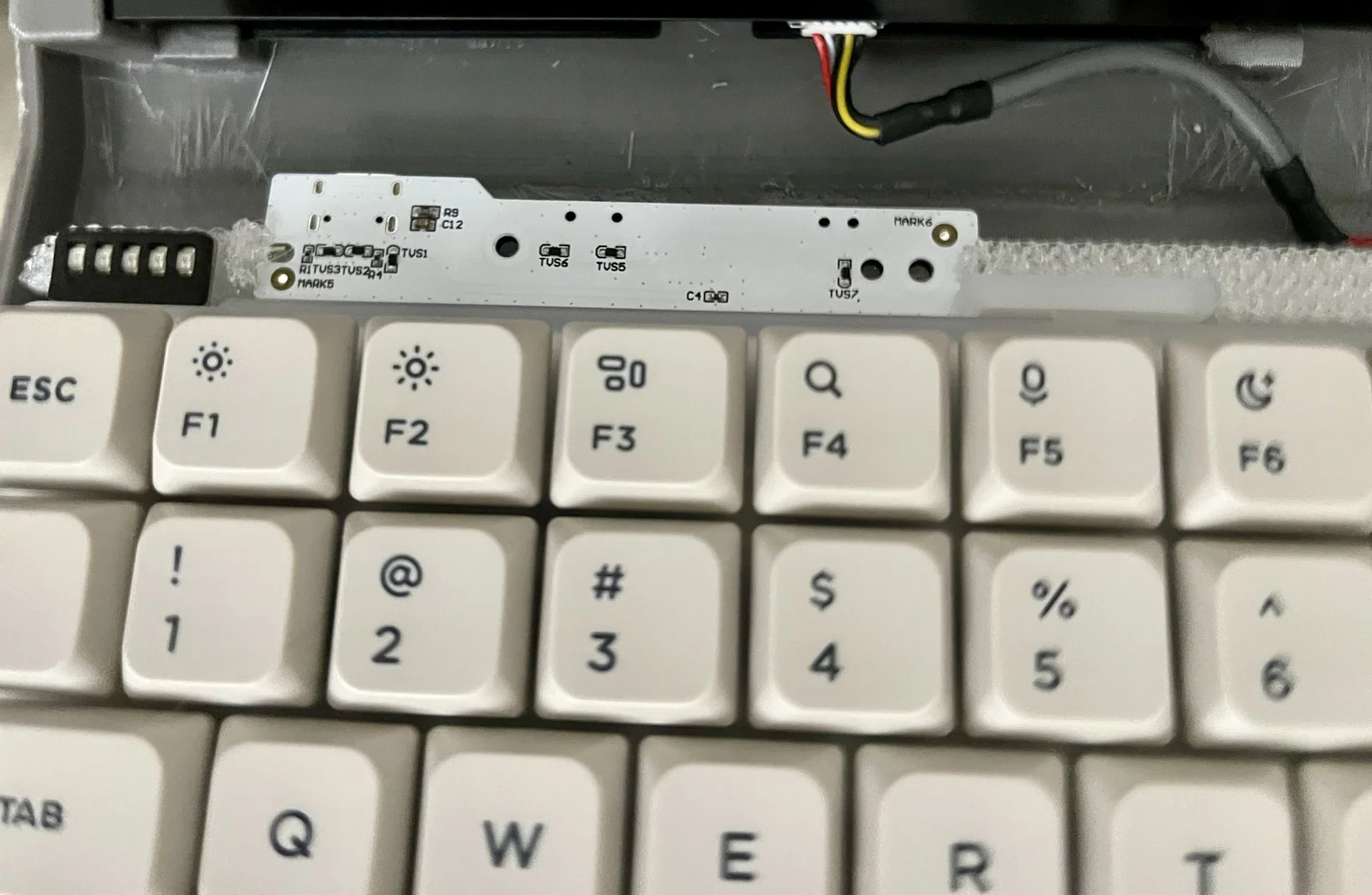

Trong quá trình làm, mình thay miếng đệm silicon dưới key (silicon keys cushion) bằng một chi tiết in 3D — phần đó mình in với chỉ 1 lớp đáy (1 floor), không walls, không top layers — chỉ để infill theo pattern gyroid. Pin (battery) đã được tháo bỏ khỏi

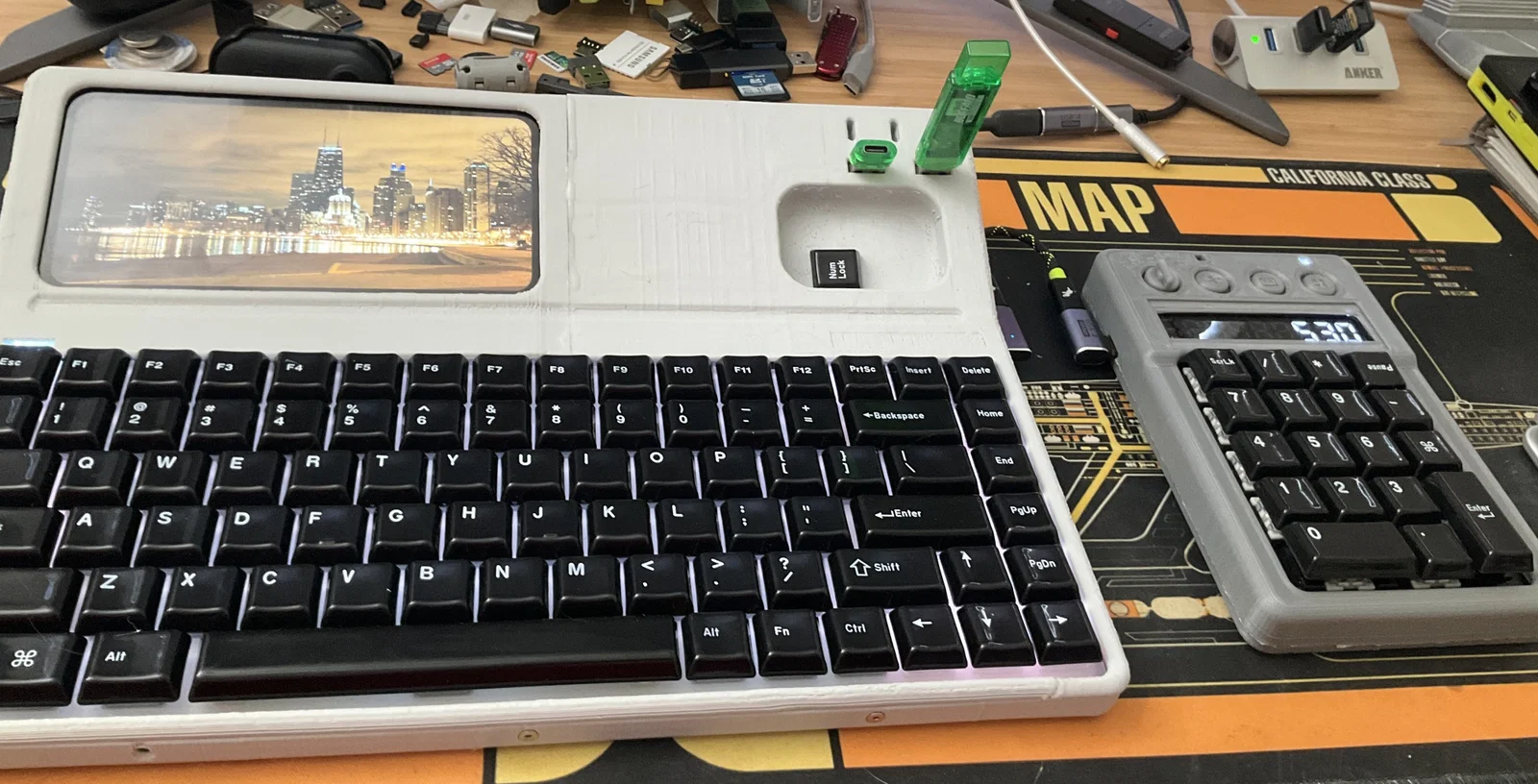

Model có kèm file FreeCAD, gồm cả bản đã slice và chưa slice. Hình build cuối dùng keycap Cerakey low profile.
