Adaptor board toolhead SV08 cho StealthProtoxtruder 2.0 (StealthProtoXtruder)

Mình đang coi bản SV08 Lightweight Toolhead Mod (LTM) của 3D-Printsolutions và nghĩ là mình có thể khỏi phải nối/dài thêm toàn bộ dây toolhead zin nếu gắn cái board càng sát vị trí nguyên bản càng tốt. StealthProtoXtruder 2.0 với cái mặt low polygon của nó cho mình khá nhiều chỗ để thêm chỉnh sửa, nên thành ra như vầy.

Tất cả dây/cáp zin đều dùng y nguyên, không cần sửa gì (motor extruder mới cần đúng loại connector, xem bên dưới).

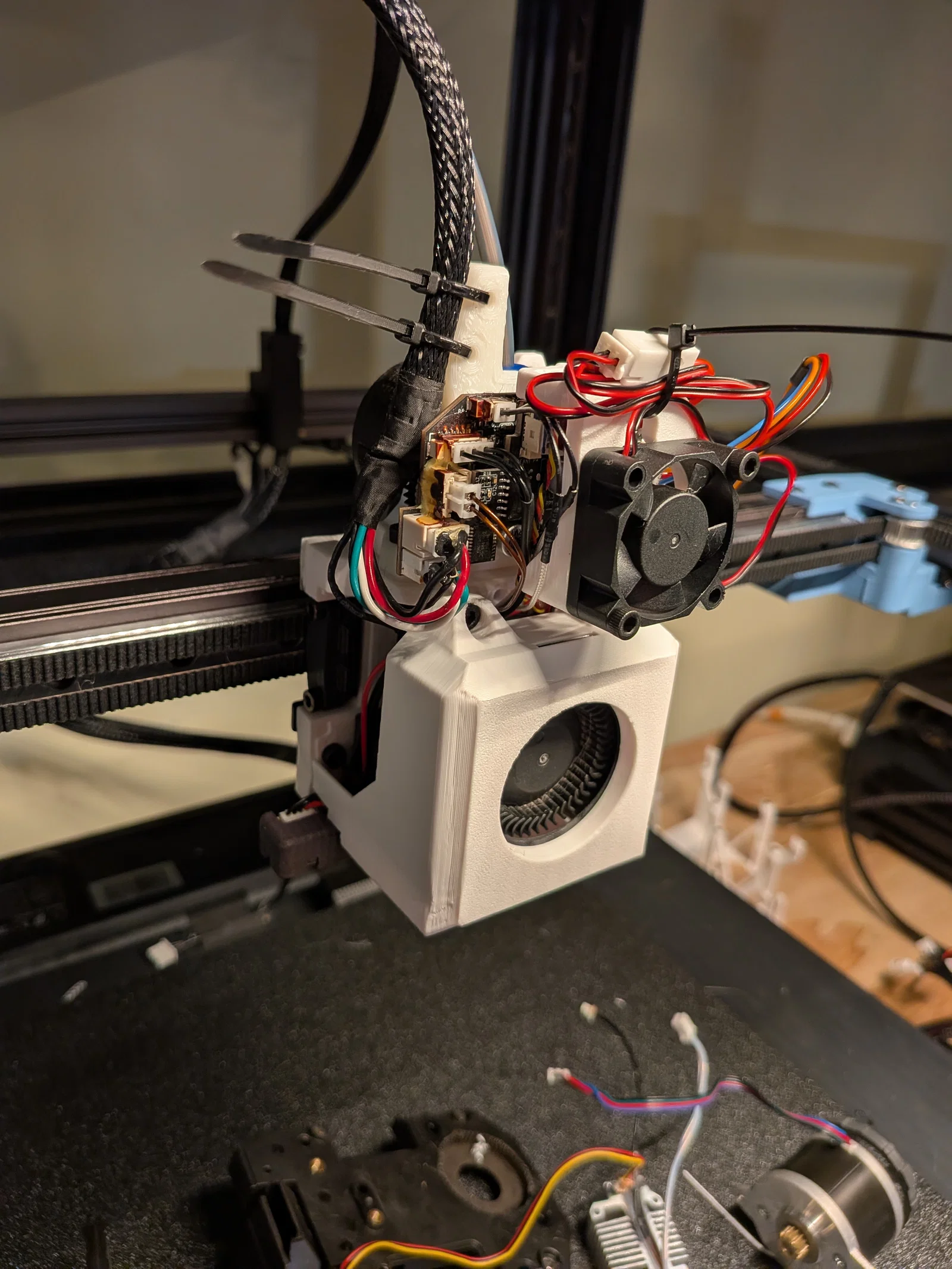

Có sẵn lỗ để rút dây (zip tie) cột cáp vào tay đỡ.

Hướng dẫn in:

• Mình khuyến nghị theo chuẩn VORON (4–5 walls và top/bottom, infill tối thiểu 40%).

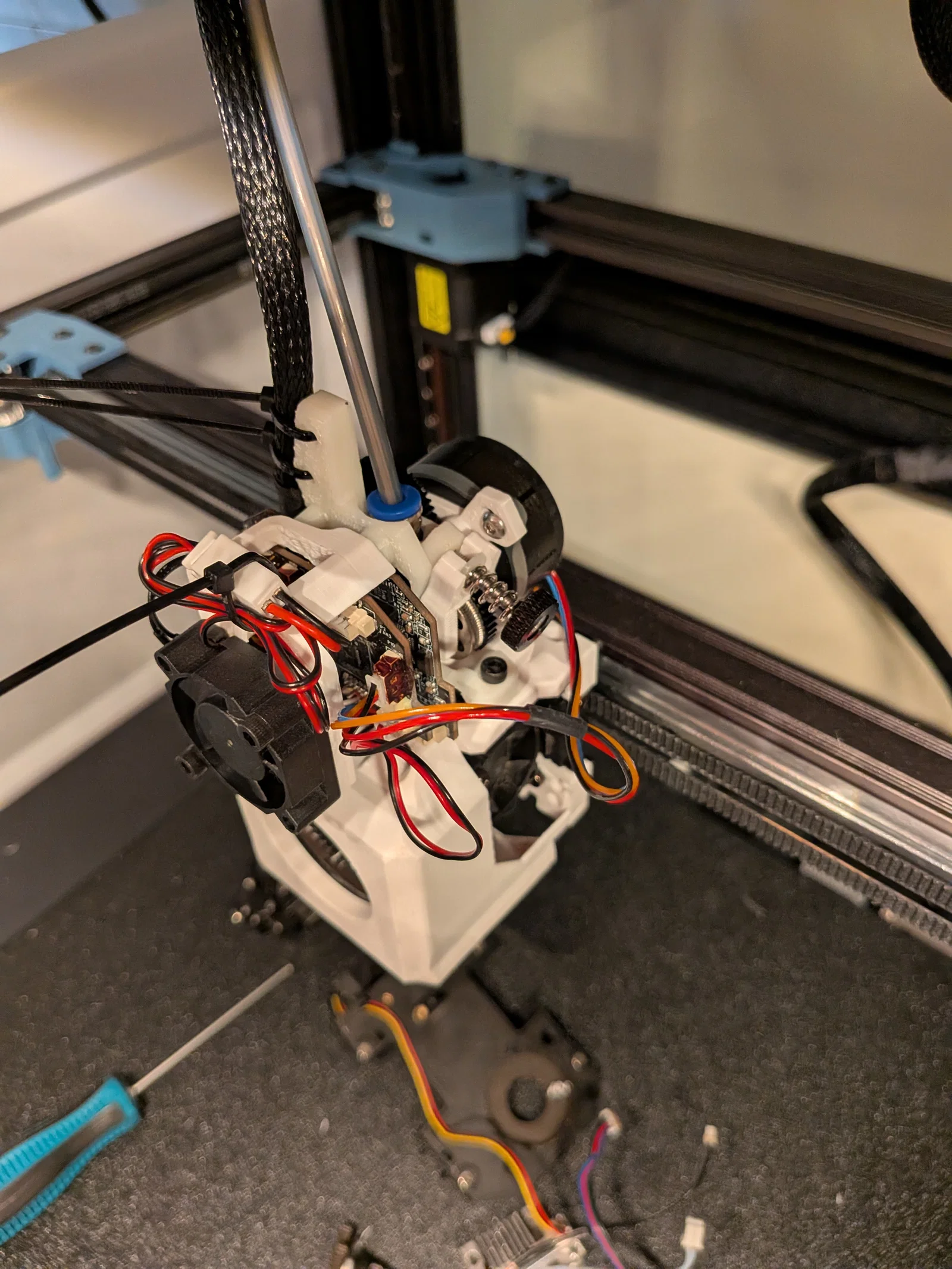

• In úp mặt xuống VÀ BẬT SUPPORTS! Cách này giữ được những phần quan trọng nhất (khu vực bánh răng extruder) đúng như thiết kế để in. Mặt trước sẽ nhìn hơi xấu, nhưng lắp hết đồ lên rồi thì gần như không thấy.

THAY ĐỔI TRÊN PRINTER:

Thay đổi duy nhất cho extruder này so với stock là rotation_distance trong printer.cfg:

#rotation_distance: 6.5                 # mm filament cho mỗi vòng quay đủ của bánh răng extruder (toolhead/extruder zin)
rotation_distance: 5.6                  # NEMA 14 với Protoxtruder 2.0

Mình dùng motor NEMA 14 này: https://www.amazon.com/dp/B09GKWFZSG

• (3 trong 4 sợi dây có cùng màu và chúng khớp từ connector này qua connector kia)

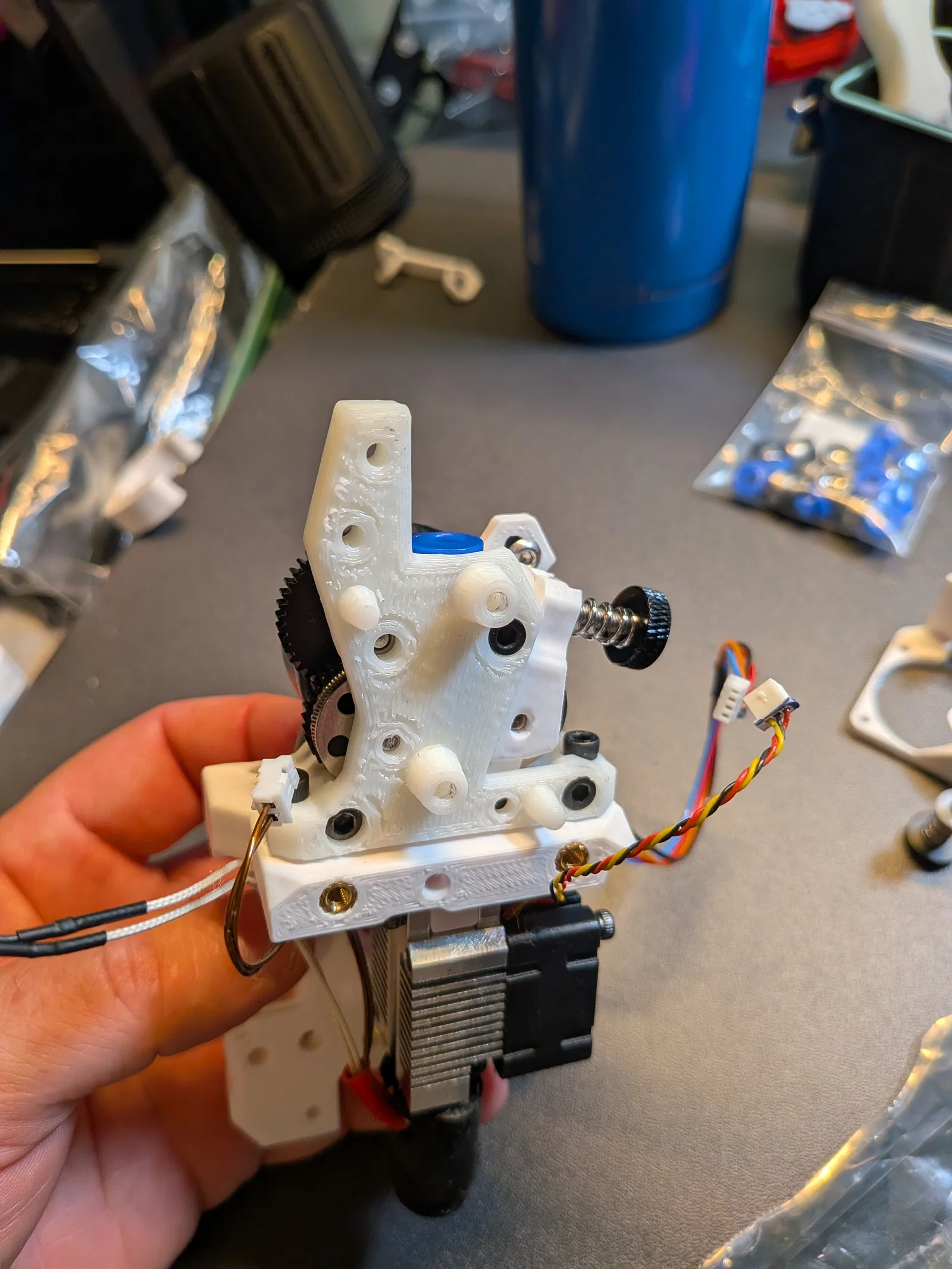

Mình dùng bộ HGX 2.0 gears kit này: https://www.amazon.com/dp/B0FD3ZWTT3

Mình dùng mấy connector này: https://www.amazon.com/dp/B0D14Y3D8L

Mình dùng kìm bấm này: https://www.amazon.com/dp/B078WPT5M1

Kiếm thêm kính lúp với nhíp. Mấy connector này nhỏ xíu.

Mấy vấn đề hiện tại theo ý mình cần fix:

• ECAS04 collet: Đây là lần đầu mình dùng loại này. Cảm giác như nó không ngồi chắc trong model. Không rõ là do mình tạo lỗi khi chỉnh sửa hay vốn dĩ collet kiểu này hay vậy, nhưng mình định làm thêm một phần đỡ ống PTFE tốt hơn. Có thể sẽ tích hợp nó vào tay đỡ dây. Làm vậy thì phải nghĩ cách luồn insert M3 cho tay idler qua khu vực đó. Rồi mình sẽ xử lý. Edit: Mình đang in được 12 tiếng rồi mà collet chưa bung ra. Mình rút dây cột ống PTFE vào bó dây, cả hai vẫn trụ được như mấy ông anh đi pub crawl được 10 quán. Chắc do mình hơi thiên vị kiểu PC4 ren...

Mình có đính kèm file FreeCAD chung với model cho ai muốn vọc thêm. Mình còn mới với phần mềm này nên rất mong nhận góp ý/nương tay.
