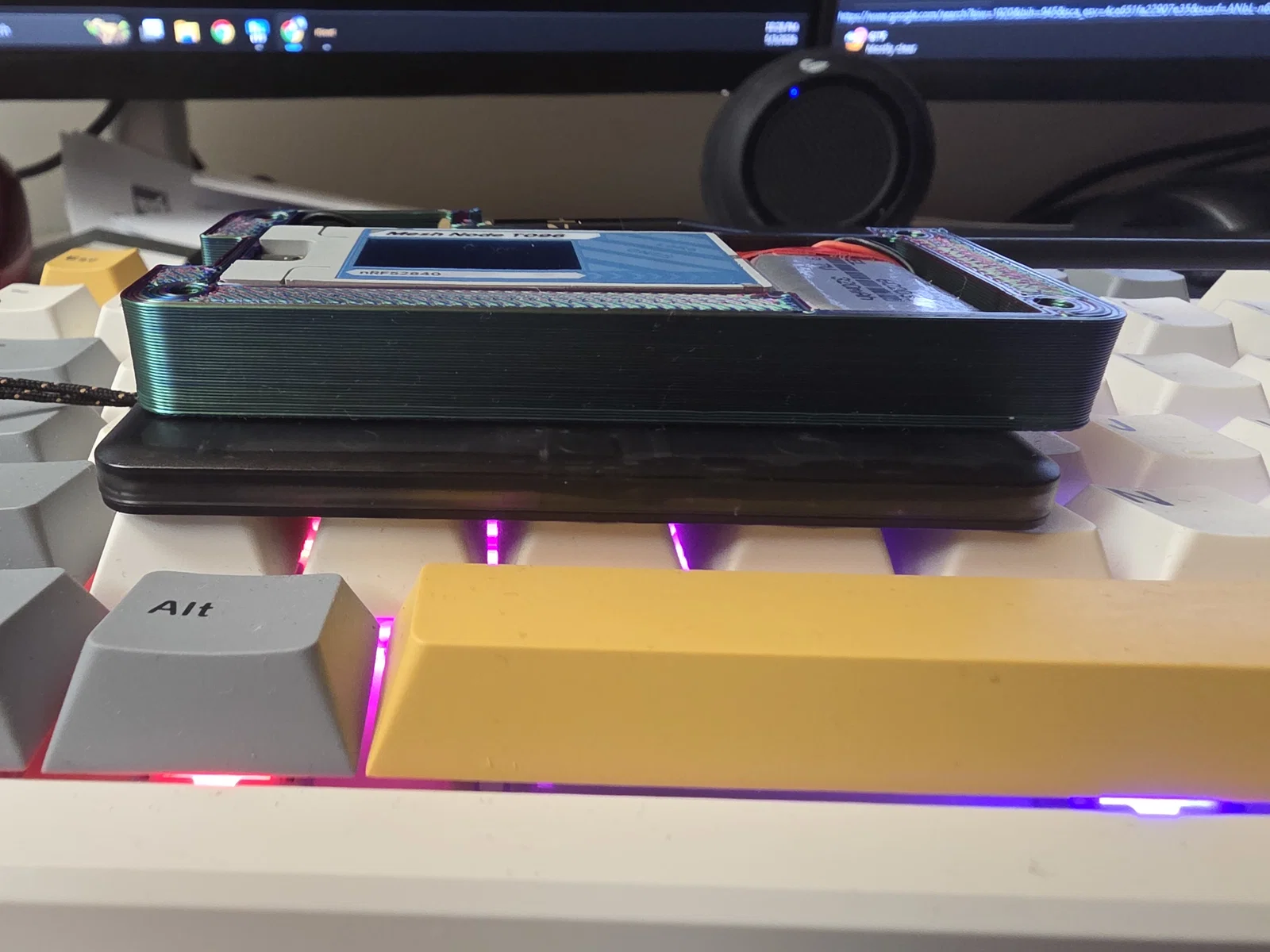

Heltec T096 Slim320 – Vỏ slim cho pin 320mAh

Mấy cái này hiện đang ở giai đoạn alpha hết, mình chỉ muốn làm nhanh cái gì đó cho thiết bị mới này thôi.

Mong mọi người góp ý, đề xuất chỉnh sửa, bản make và thông số in. Mình làm hết mấy cái này trong Tinkercad nên... ờ... vậy đó.

Mình không có thông số in cụ thể vì đây đều là prototype và in nhanh. Mình khuyên dùng PETG hoặc bất kỳ vật liệu nào cứng/cứng cáp hơn silk PLA.

Thiết lập hiện tại của mình: nozzle .6mm @ layer height .16mm. In .3mm cũng ổn.

Dung sai khá chặt, phía USB trượt vào trước theo góc 45 độ rồi phía anten sẽ bấm (pop) vào.

Slim320mah

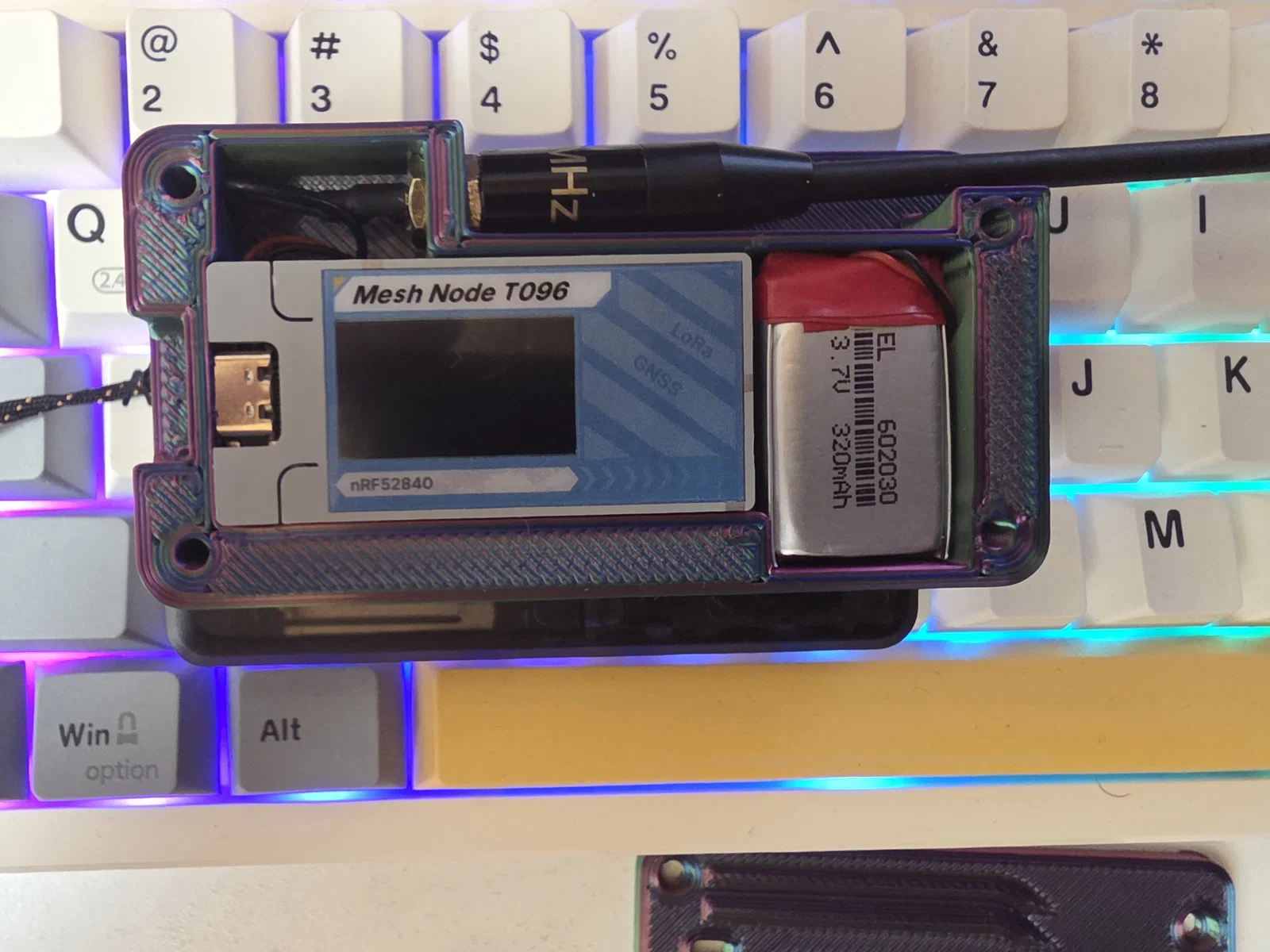

• Dùng 1 viên pin 602030 320mah “spicy pillow” ~ khoảng 30 giờ uptime

• M3x12mm và 4 con tán (nuts)

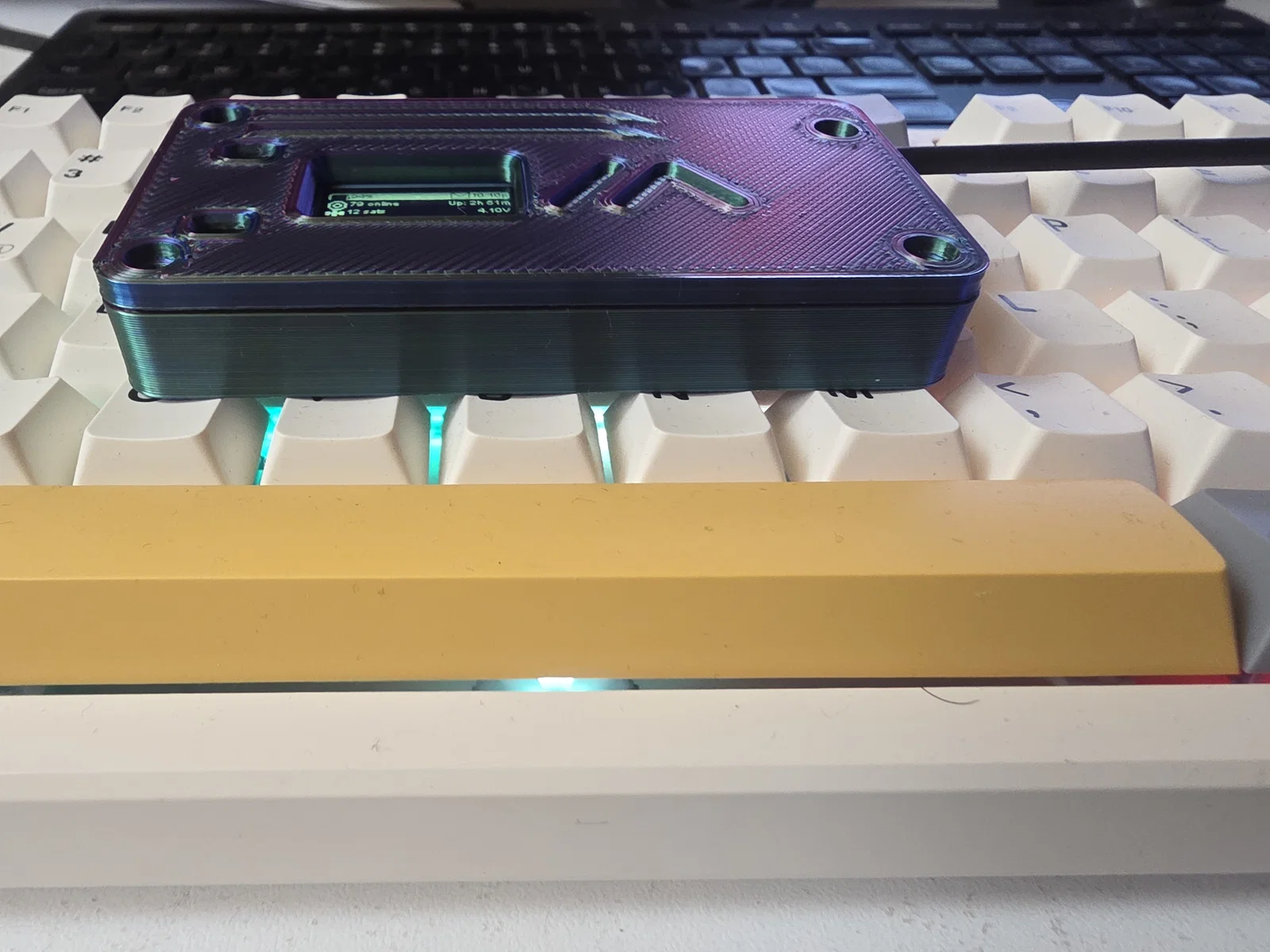

• 2 mảnh: Cover và Back. Kèm thêm 2 nút

• Lắp hơi lằng nhằng để đảm bảo dây nguồn hoặc dây pigtail không bị kẹt vào điểm gồ cao dưới board, và/hoặc làm bật u.fl ra.

Nút ngắn sẽ ngang mặt (flush) hoặc hơi thấp hơn cover,

Nút +1mm thì nó sẽ cao hơn.

Hardware

Tán và ốc M3. Mình dùng đúng loại đang có sẵn. Thiết kế cho đầu lục giác trụ (socket caps) nhưng đầu bằng loe côn (flat countersunk) nhìn cũng khá đẹp. Có thể phải cắt bớt vài con ốc hoặc tự canh theo của bạn. Dùng threaded inserts có khi là phương án ổn hơn. Cho mình biết nha!?!

Có “Special Case” trong phần downloads: pin “spicy pillow” 3000mah. AKA 3kBrick.

Case này chưa test và chưa in. Mình không có pin 3k, mình dựa theo meshnology lipo 103665 để làm. Nếu bạn thử được thì báo giúp có chạy ổn không hay cần chỉnh gì.
