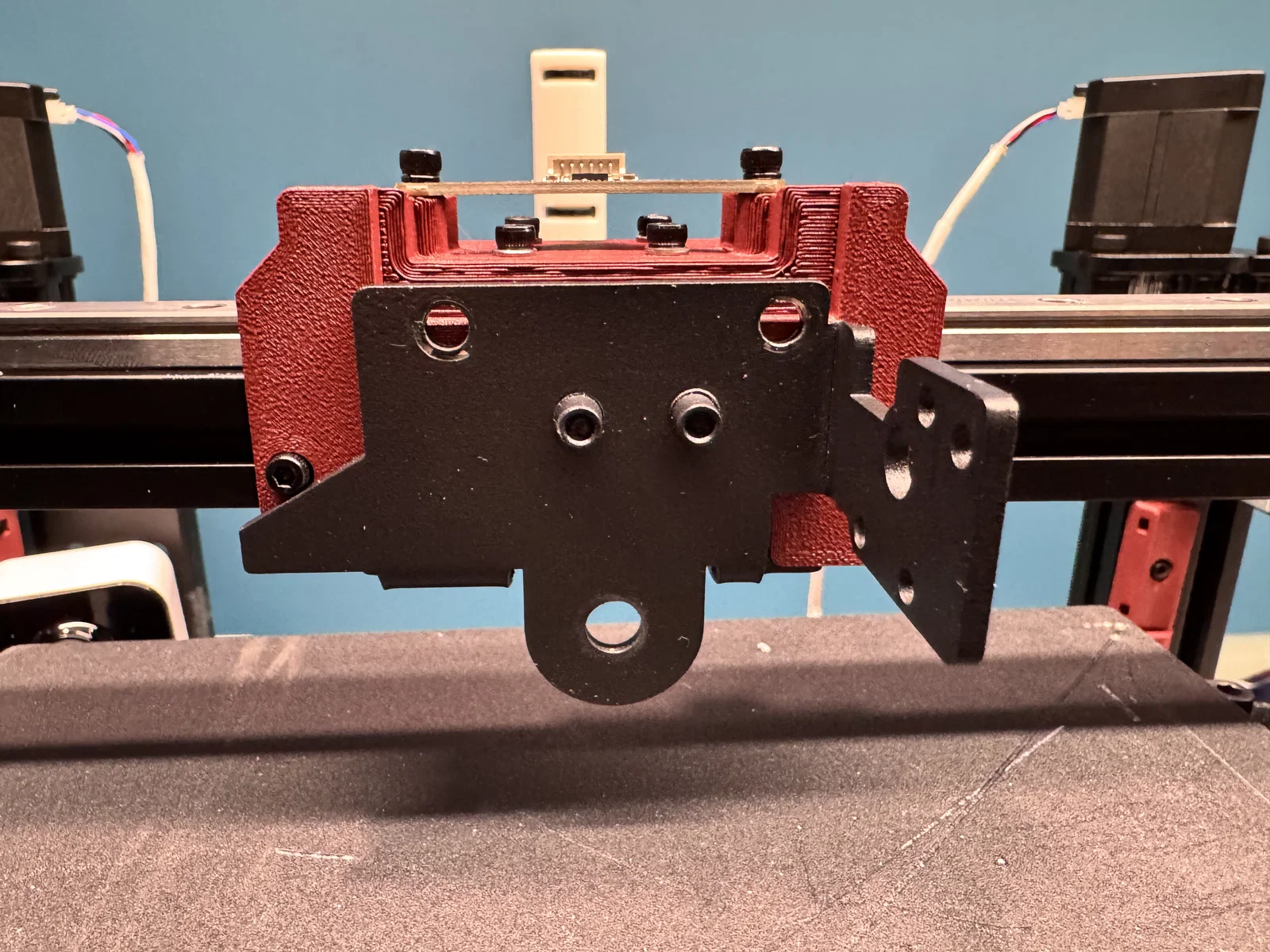

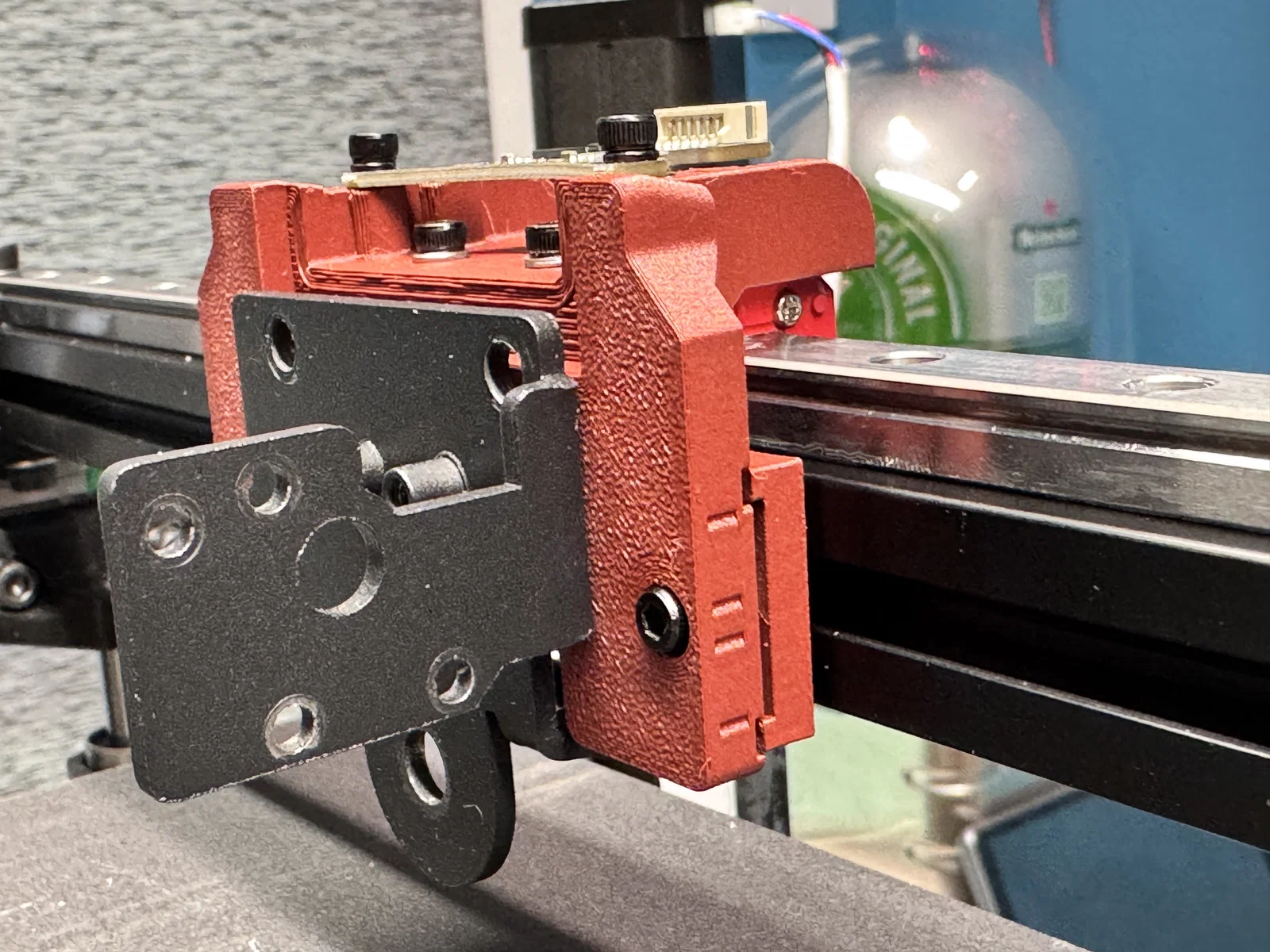

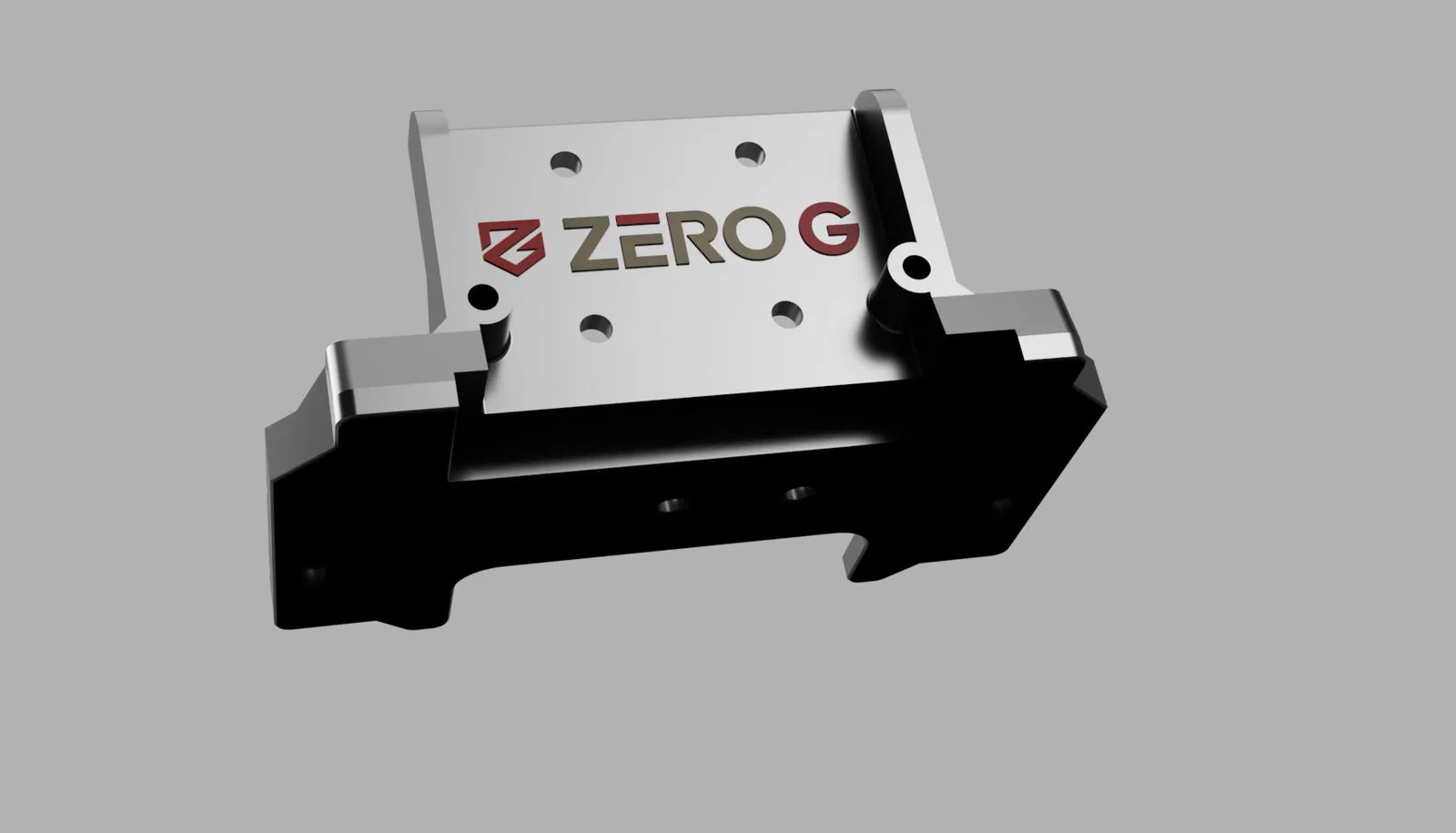

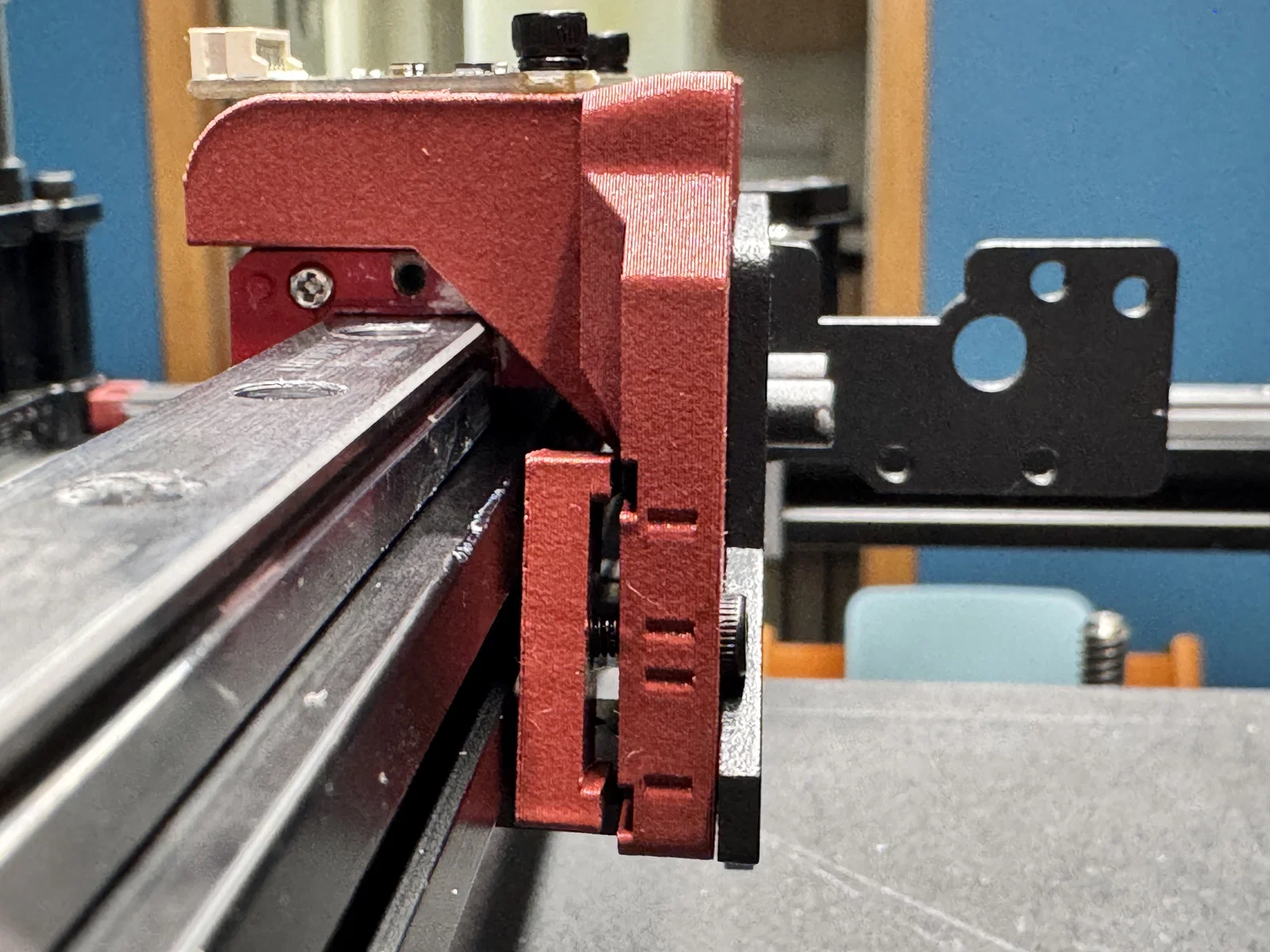

Bracket Sprite Extruder Pro cho Mercury One.1

Đây là bản remix từ https://www.thingiverse.com/thing:6476036 của ethomasgt.

Enhancements:

1. Thêm phần support để loại bỏ tình trạng bị flex

2. Nâng toolhead lên để giảm hiệu ứng đòn bẩy

3. Dời CG (trọng tâm) về phía rail để giảm sệ do phần overhang.

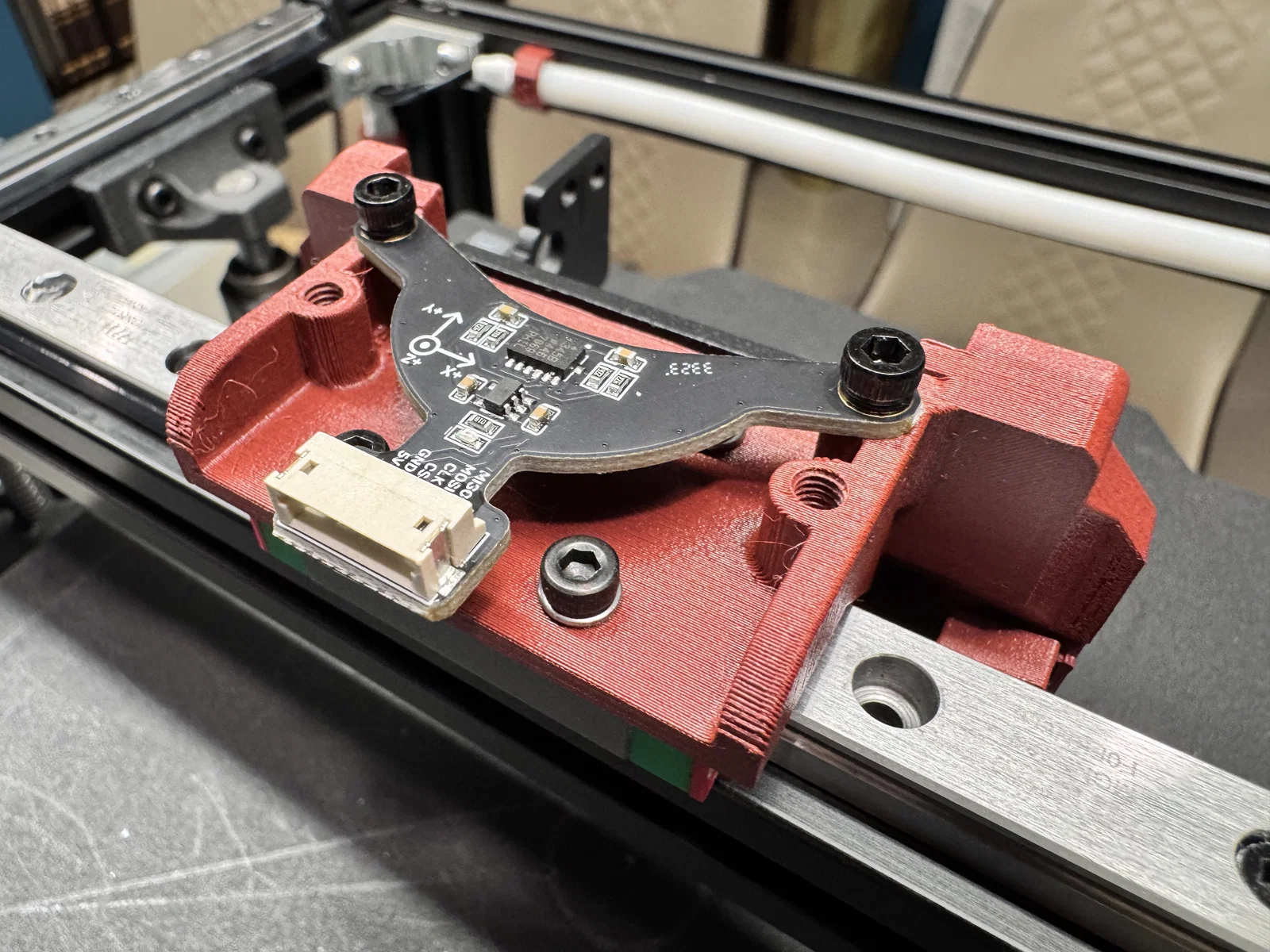

4. Thêm điểm lắp cho module BTT PAD7 ADXL345, với bề mặt lắp rộng 44mm nằm trên đỉnh linear rail.

5. Tích hợp các chi tiết stress relief trong thiết kế để giảm/ngăn cong vênh và elephant foot.

Những cải tiến này giúp giảm Z offset bị lệch do sệ khi toolhead nặng, đồng thời giảm rung khi tăng tốc nhanh. Bracket này sẽ giúp Z offset ổn định trong khoảng -2.0 đến -2.7 mm, tùy vật liệu sử dụng và thiết lập độ bền khi in.

Yêu cầu in (Quan trọng vì toolhead siêu nặng)

Material: PETG-CF, PPA-CF, PA-CF

Layer Height: 0.2mm (0.25mm first layer)

Line Width:

Default 0.4
First Layer 0.4
Inner Wall 0.45
Sparse infill 0.6
Internal solid infill 0.5

Support:

Grid
Surface plate only
Iron Support Interface
Top Z distance 0.2mm
Top interface layer 3 or 4
Top interface spacing 0 mm

Thứ tự in walls: Inner/Outer (để tăng độ bền)
Elephant foot compensation KHÔNG cần (đã được xử lý trong thiết kế)
