Ngàm gắn camera điều chỉnh cho DJI O4 Air Unit Pro (dành cho Whoops)

Ngàm gắn camera điều chỉnh được cho DJI O4 Air Unit Pro

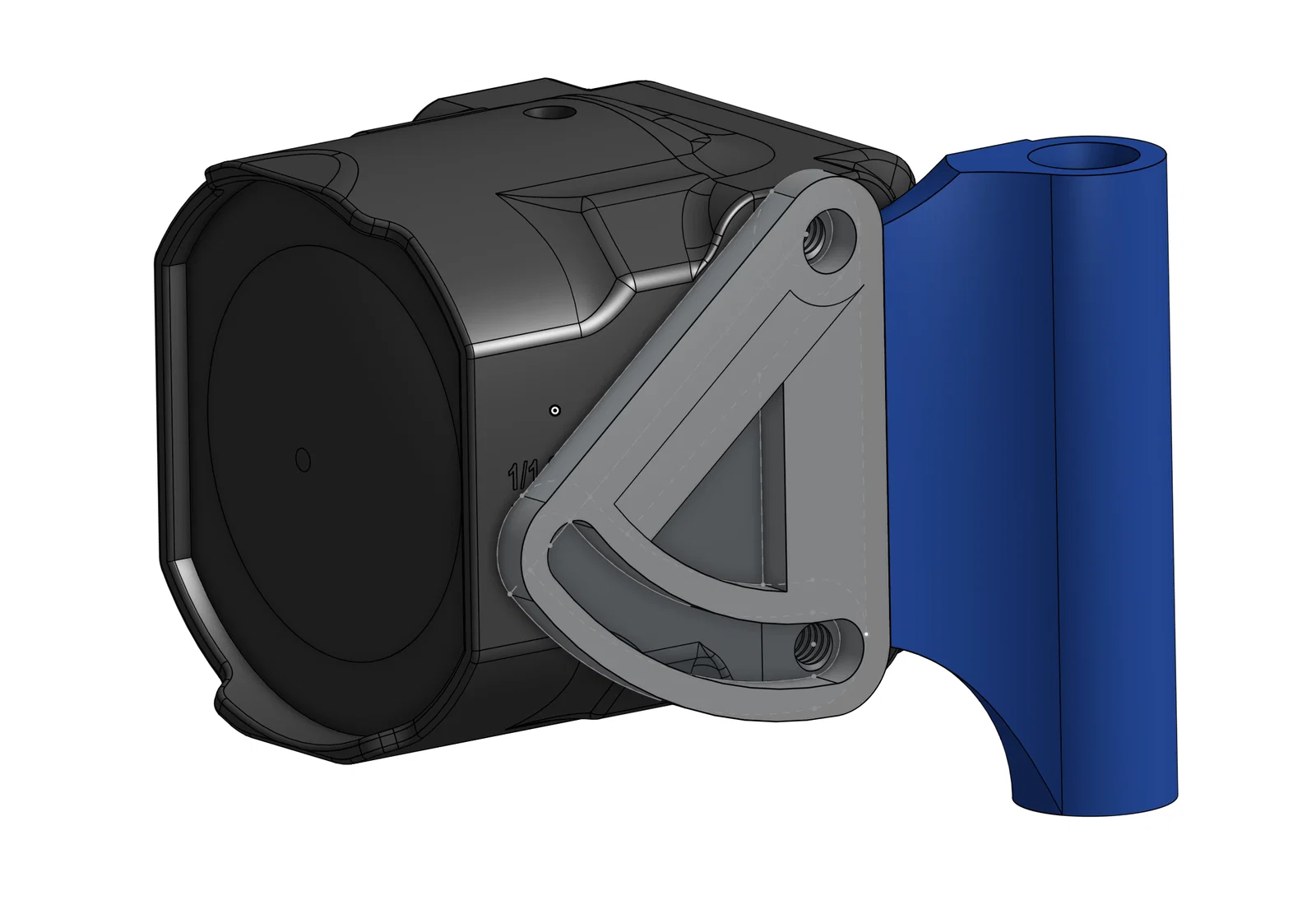

Bạn đang tìm cách tối ưu hóa góc quay cho hệ thống FPV của mình? Đây là mẫu ngàm gắn camera 3D được thiết kế chuyên biệt để lắp đặt DJI O4 Air Unit Pro trên các dòng drone Whoops, đặc biệt tương thích hoàn hảo với khung cinemovr25. Với thiết kế thông minh, ngàm này cho phép người dùng điều chỉnh góc độ camera một cách linh hoạt, giúp bạn có được những khung hình ưng ý nhất trong mỗi chuyến bay.

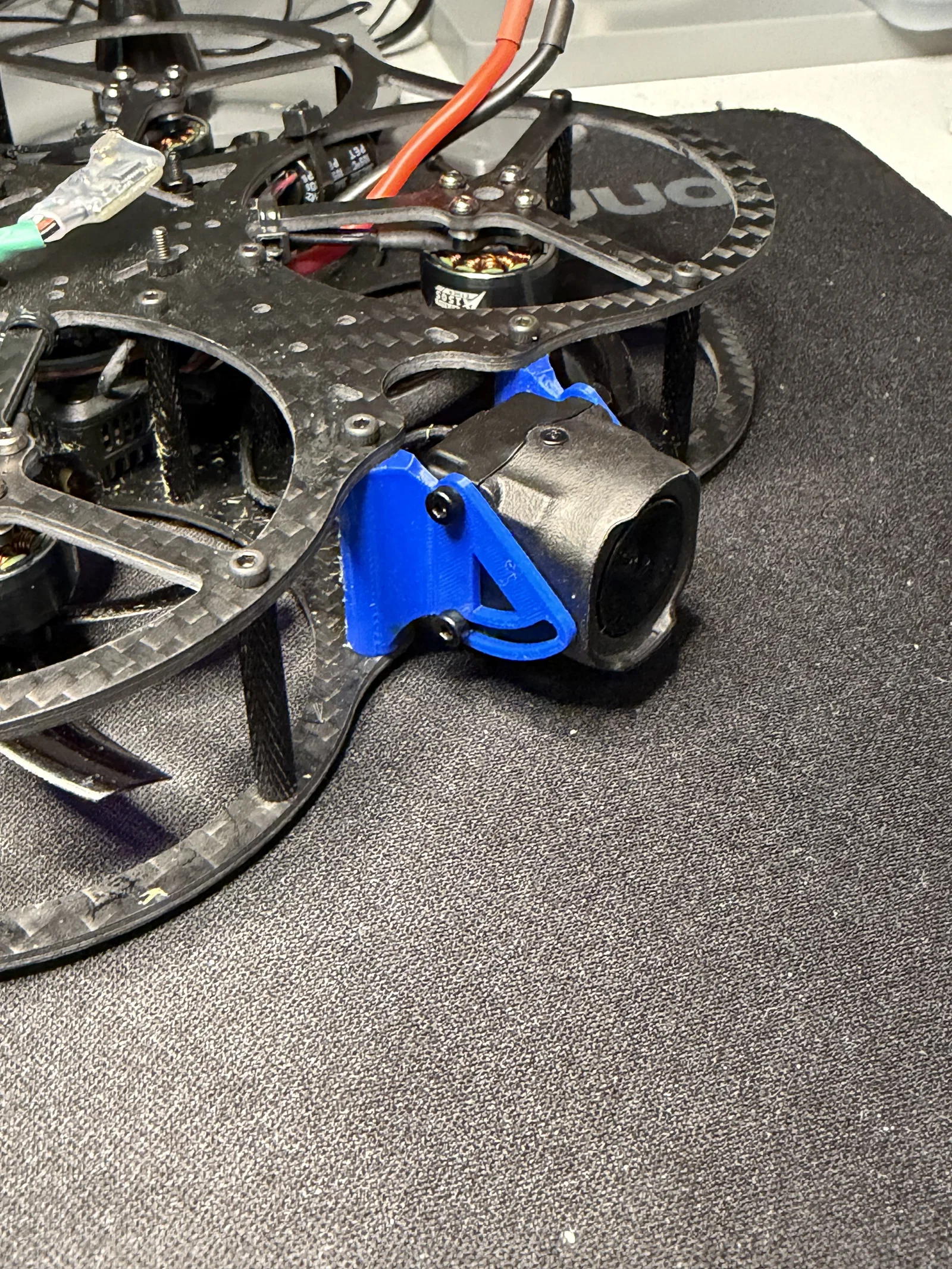

Việc lắp đặt hệ thống video DJI O4 trên các drone nhỏ gọn thường gặp khó khăn về không gian và độ ổn định. Mẫu ngàm này giải quyết vấn đề đó bằng cách sử dụng các trụ standoffs M2 x 25mm, đảm bảo camera được cố định chắc chắn nhưng vẫn giữ được khả năng thay đổi góc nghiêng. Đây là giải pháp hoàn hảo cho những ai muốn nâng cấp hệ thống hình ảnh mà không cần thay đổi cấu trúc khung máy bay quá nhiều.

Để sử dụng bộ ngàm này một cách hiệu quả, bạn cần in cả hai bên của ngàm. Trong phần mềm slicer, bạn chỉ cần thực hiện lệnh lật (mirror/invert) chi tiết trên cả 3 trục (X, Y, Z) để tạo ra mảnh đối xứng cho phía còn lại. Sự kết hợp giữa thiết kế tinh gọn và độ bền từ vật liệu in 3D sẽ mang lại sự an tâm tuyệt đối khi bạn thực hiện các bài bay nhào lộn hoặc bay lướt tốc độ cao.

Các lưu ý kỹ thuật khi in 3D mẫu ngàm này:

• Vật liệu đề xuất: Nên dùng TPU để có độ dẻo dai, chống rung tốt và tránh gãy vỡ khi va chạm.

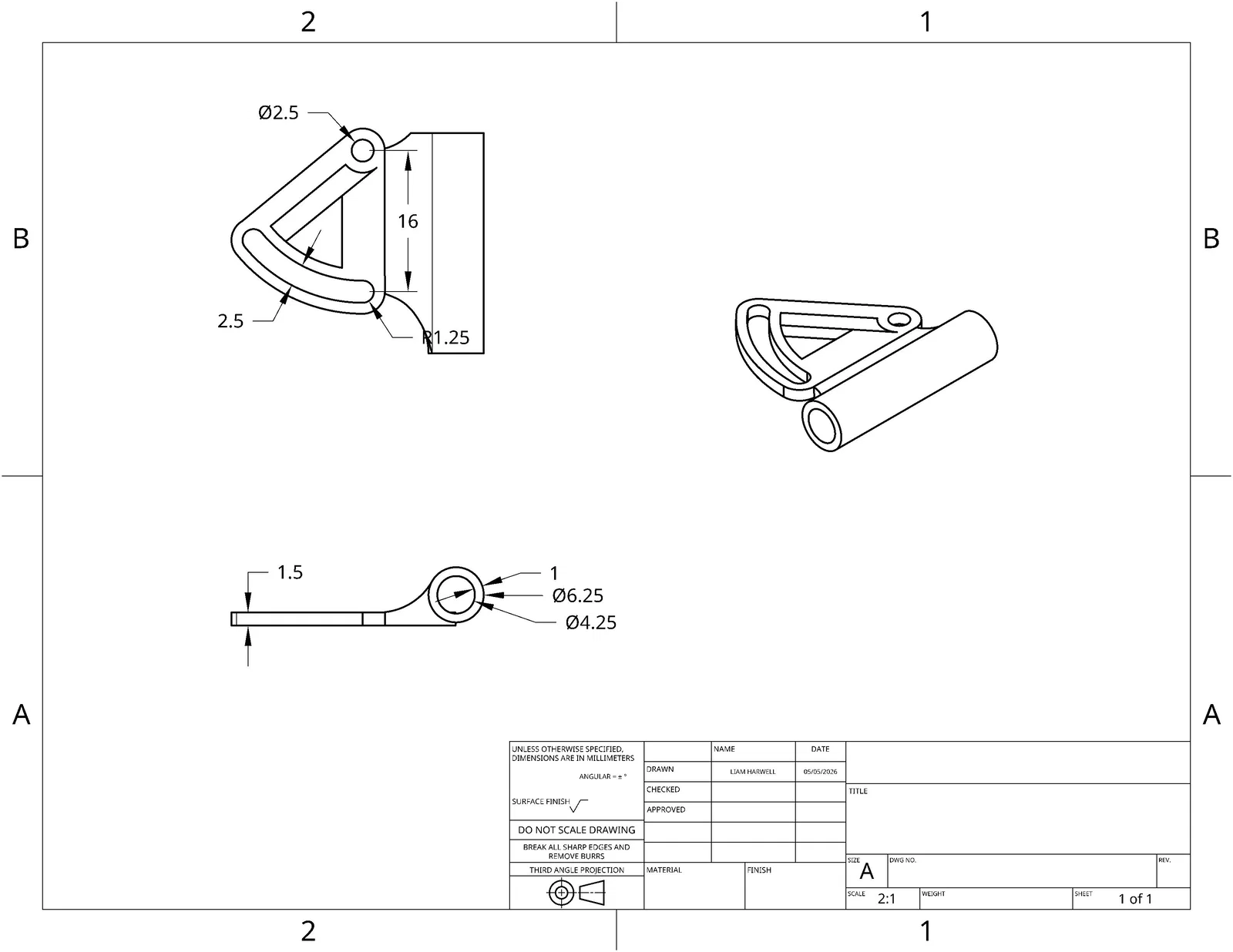

• Cấu trúc in: Thiết kế dạng cánh tay đòn với khe điều chỉnh giúp giảm thiểu tối đa trọng lượng mà vẫn đảm bảo độ cứng vững.
• Độ phân giải (Layer height): Nên để từ 0.15mm đến 0.2mm để đảm bảo các chi tiết lỗ bắt ốc M2 đạt độ chính xác cao nhất.
• Hỗ trợ (Support): Có thể cần một chút support ở phần gờ để đảm bảo bề mặt lắp ráp mịn màng và khít với camera.
• Lưu ý lắp đặt: Khi lắp camera vào khung, hãy sử dụng ốc M2 x 25mm phù hợp để cố định chắc chắn qua các lỗ đã được thiết kế sẵn trên ngàm.
• Tùy chỉnh: Nếu bạn cảm thấy cần độ cứng cao hơn, có thể tăng số lượng tường (wall line count) lên 3 hoặc 4 lớp thay vì chỉ in đặc.

Hy vọng mẫu thiết kế này sẽ giúp chiếc drone của bạn trở nên mạnh mẽ và linh hoạt hơn trên từng cung đường bay!
