STM32 Nucleo64 Protoboard coaster duo
Phụ kiện gá lắp cho board ST Nucleo64 (STM32), cho phép gắn 2 breadboard nửa kích thước (30 hàng) ở hai bên để đi dây/“patch” tín hiệu gọn và bền hơn. Có bản dùng M3 inserts hoặc lỗ mồi cho vít M3.
Mô tả
Các board Nucleo là dòng board phát triển giá rẻ nhưng rất mạnh của STMicro dành cho họ vi điều khiển STM32.

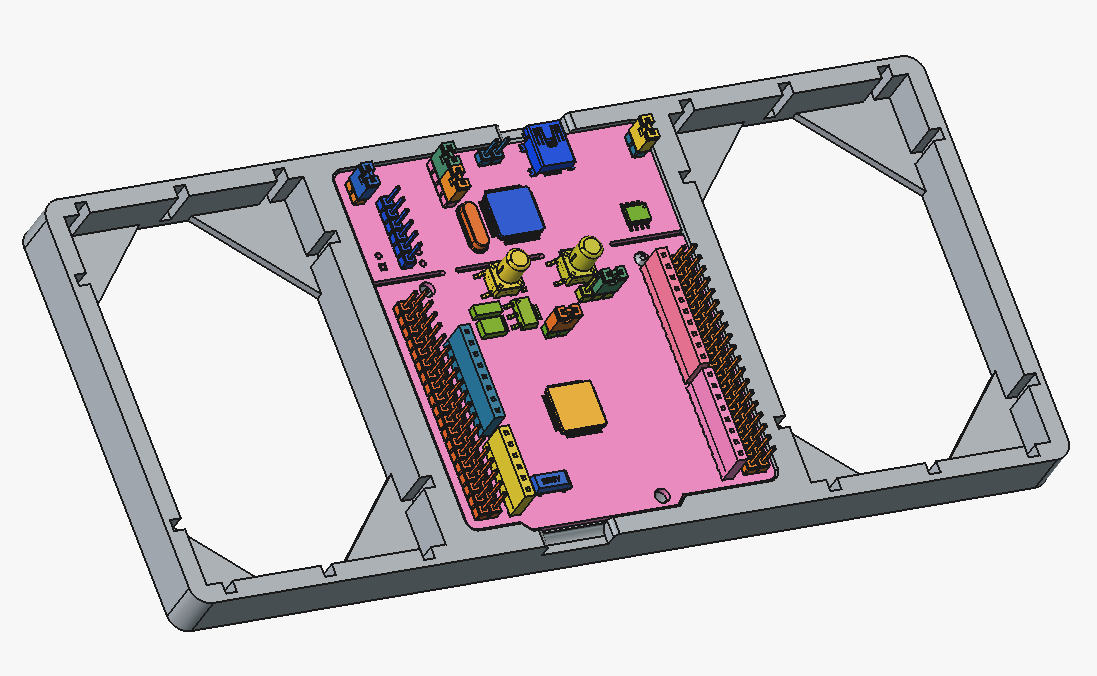

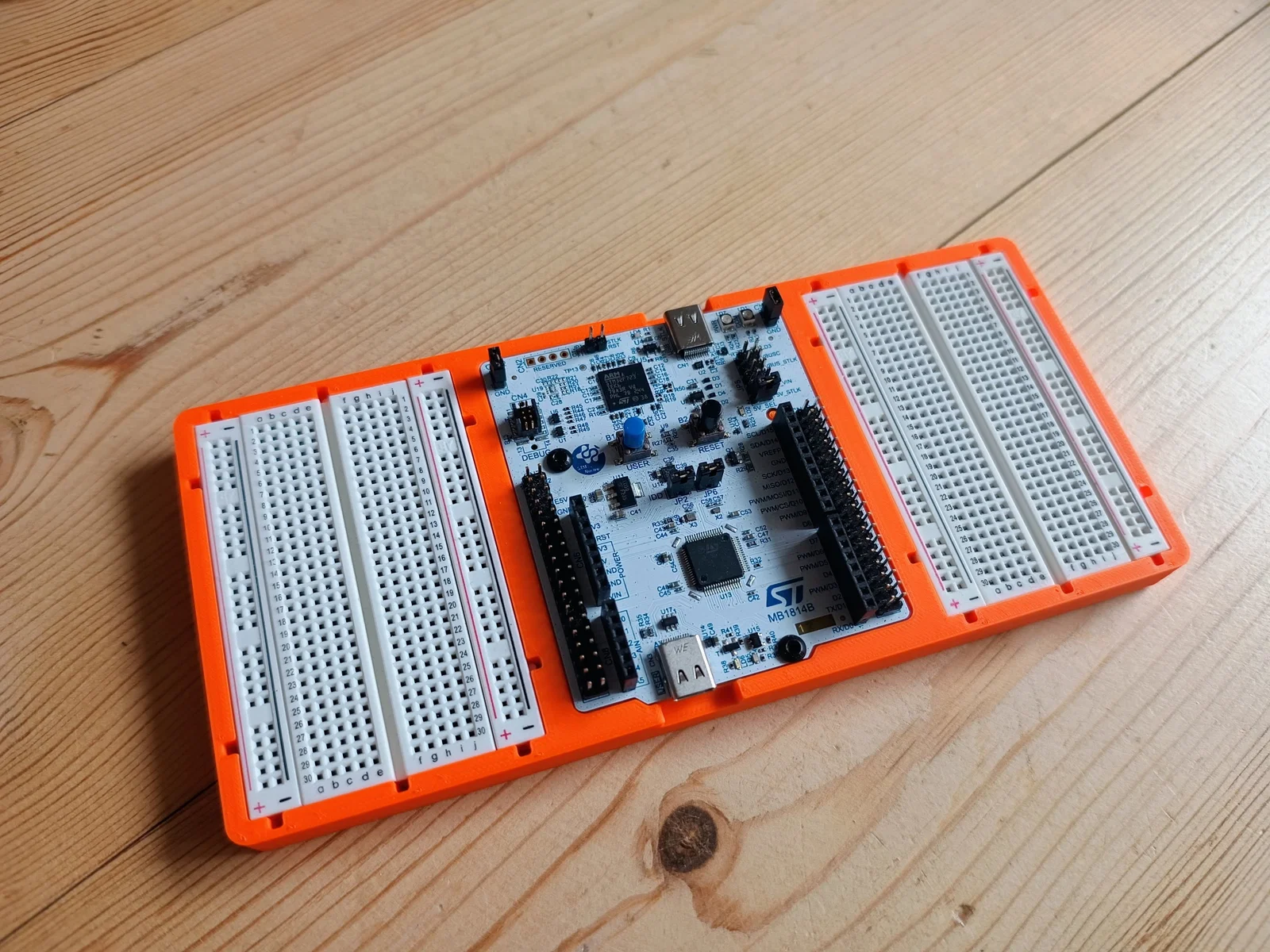

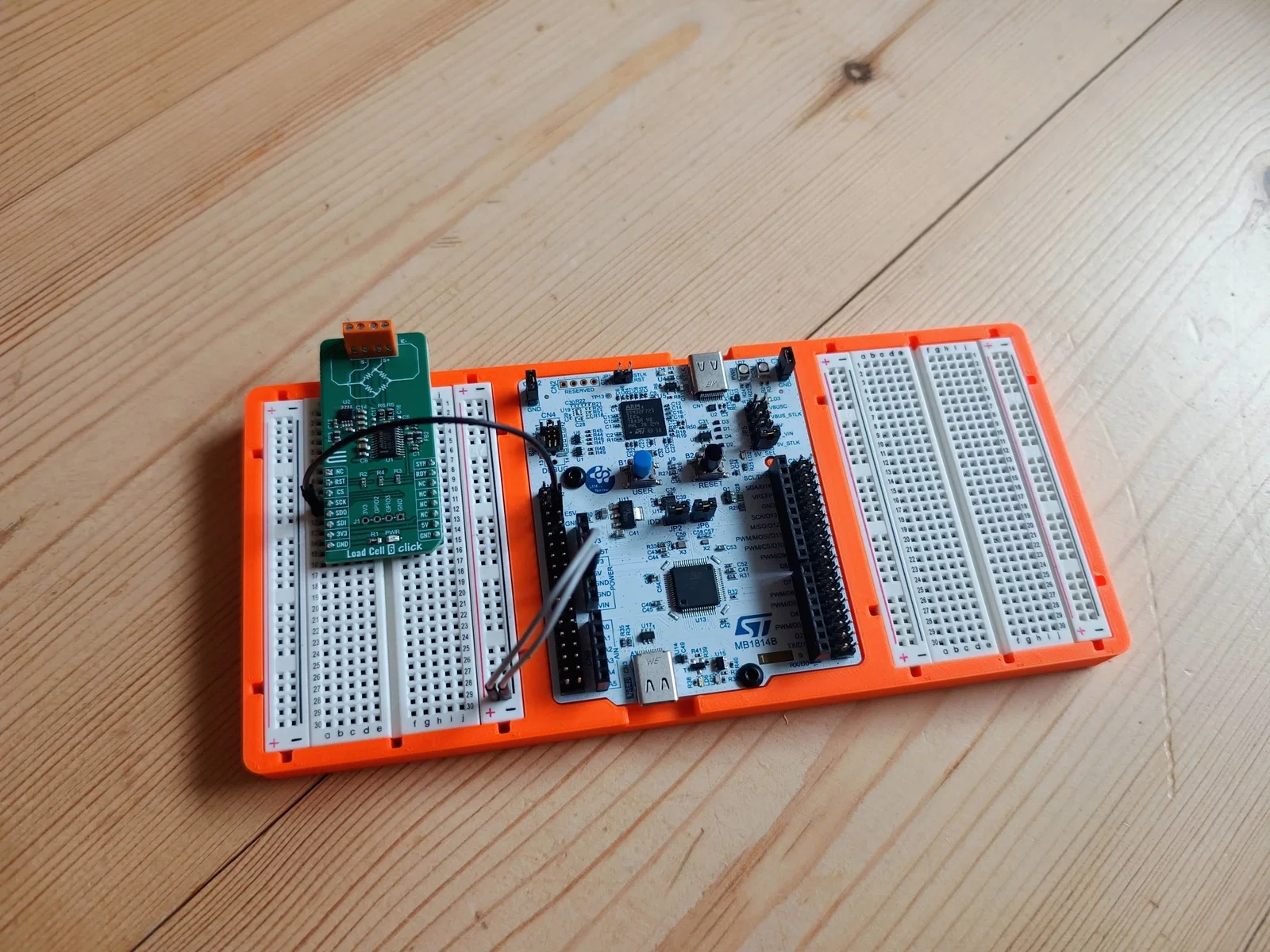

Dù đã đưa ra (break out) đầy đủ tín hiệu từ các package 64 chân, chúng lại không hợp để dùng dễ dàng với breadboard. Miếng “coaster” này cho phép gắn hai breadboard nửa kích thước (30 hàng) vào hai bên hông của Nucleo, giúp việc “patch” tín hiệu thuận tiện hơn và tạo một bộ prototype bền, chắc hơn.
Có 2 mẫu được cung cấp:
-

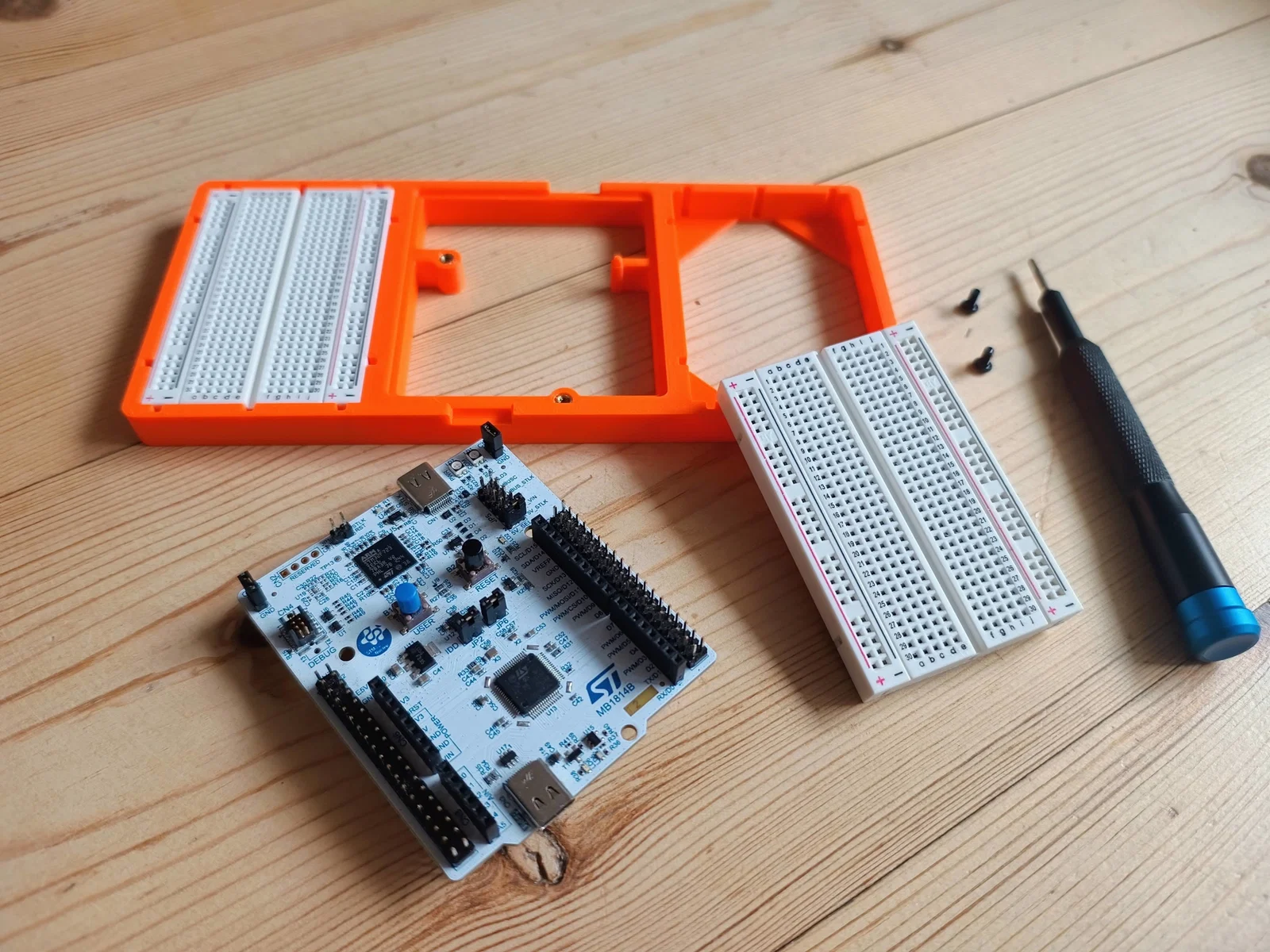

Nucleo64ProtoDuoCoaster-inserts: dùng 2 insert ren M3 (ví dụ: Ruthex RX-M3-5.7)
-
Nucleo64ProtoDuoCoaster-pilot: lỗ mồi đường kính 2.6mm cho vít M3

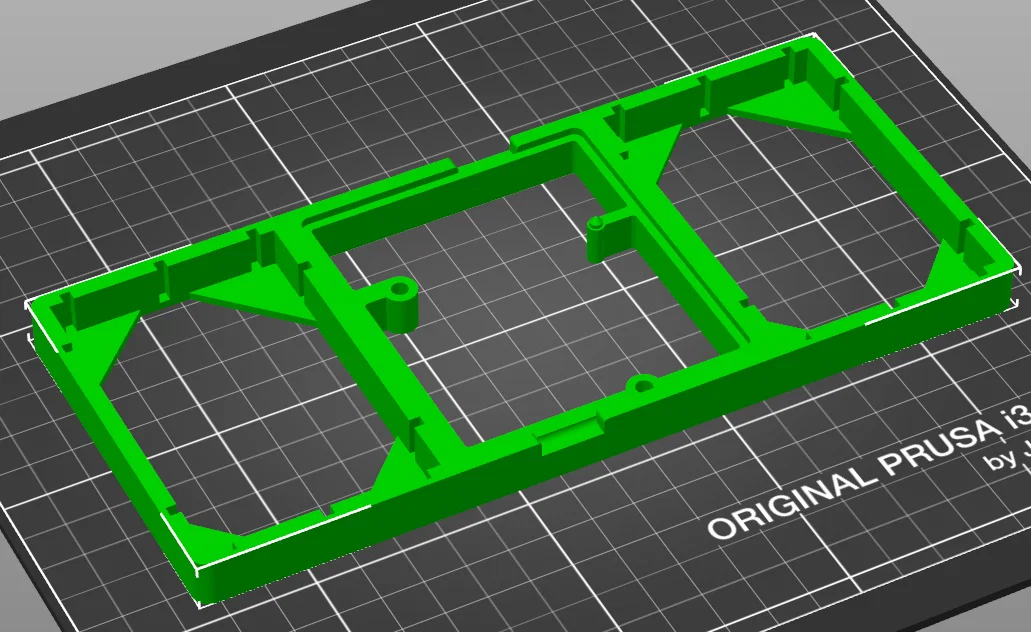

Đã test với Prusa i3-MK2, PLA, nozzle 0.4mm, layer height 0.2mm.
