Ngàm gắn Dell AC511 cho màn hình Dell P2219H (VESA mount)
Ngàm VESA giúp gắn soundbar Dell AC511 lên màn hình Dell P2219H. Thiết kế lại từ đầu để vừa màn hình nhỏ hơn, cần arm/ngàm VESA không che 2 ốc dưới. Cần insert M3, ốc M3x6 và ốc M4x20.
Mô tả

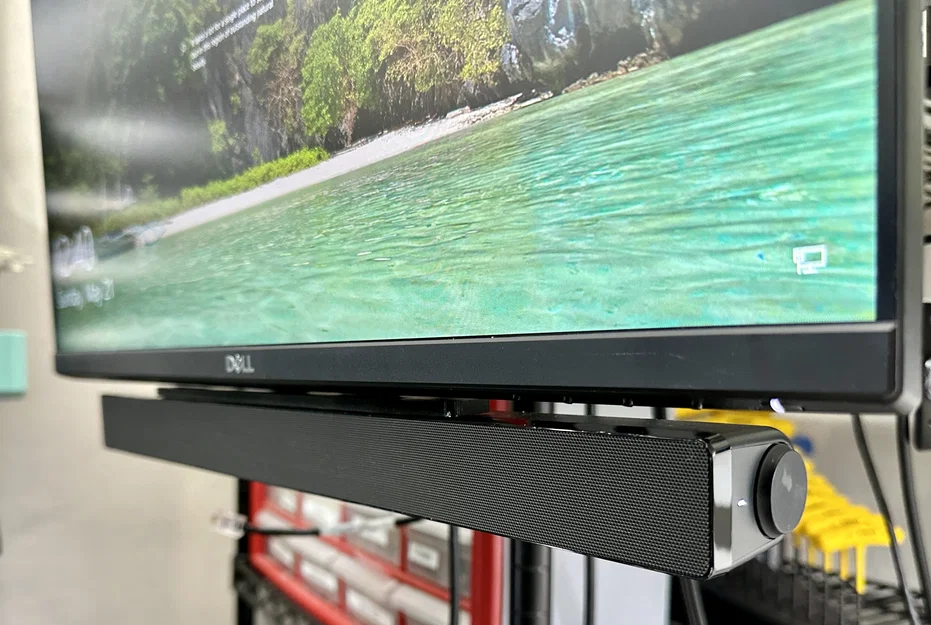

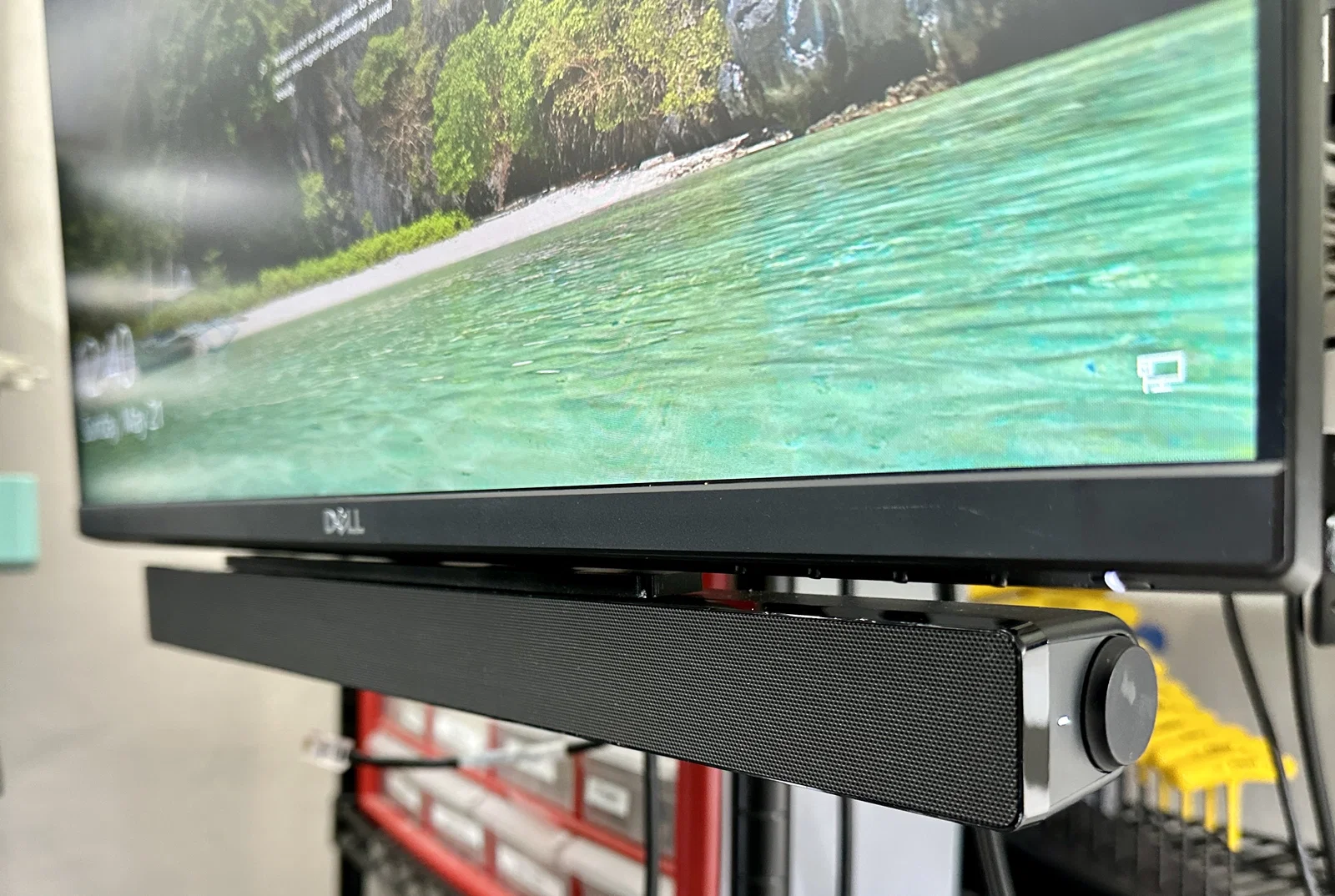

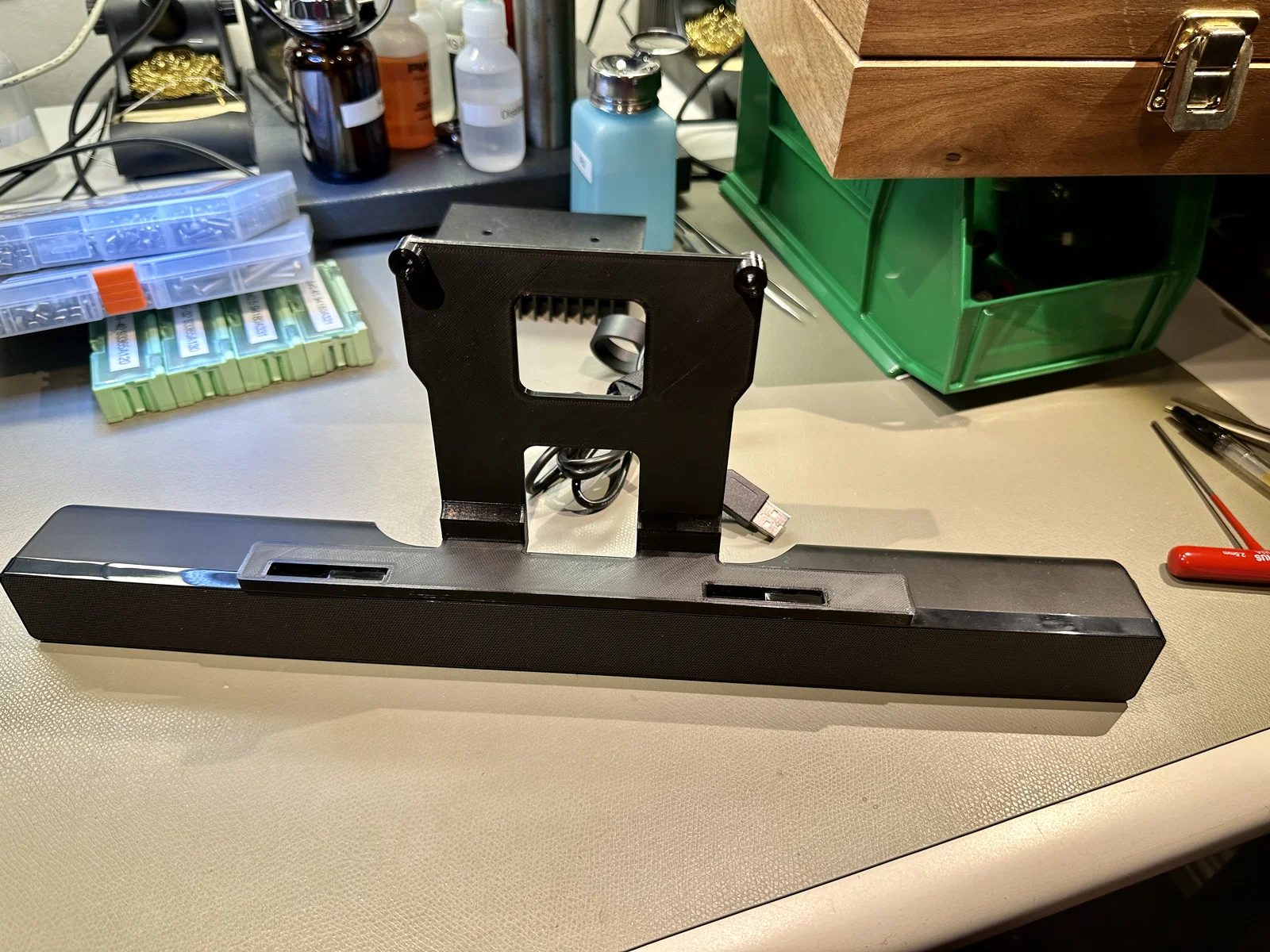

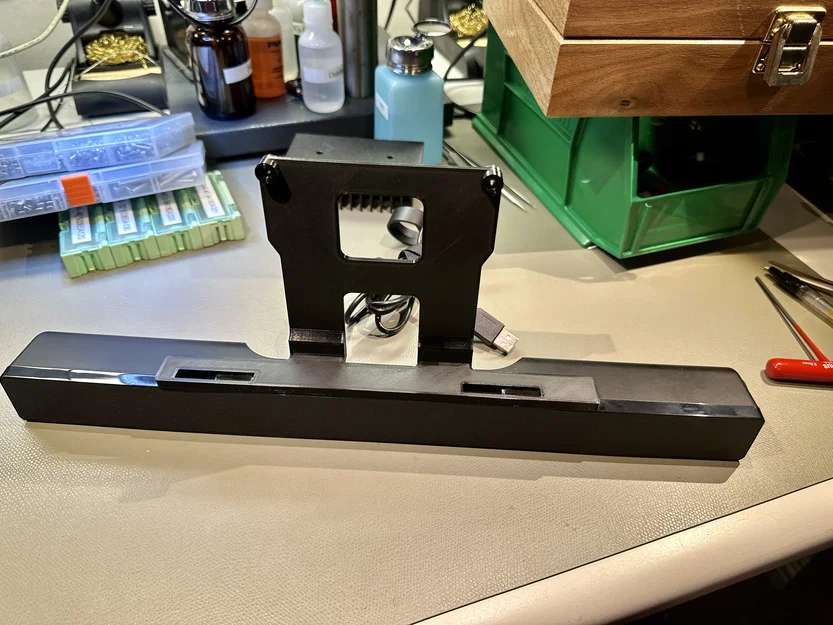

Đây là ngàm gắn VESA cho soundbar Dell AC511, thiết kế để dùng với màn hình LCD Dell P2219H. Adapter này lấy cảm hứng từ thiết kế của sunny_raven nhưng đã được làm lại hoàn toàn từ đầu để vừa với mẫu màn hình Dell nhỏ hơn.

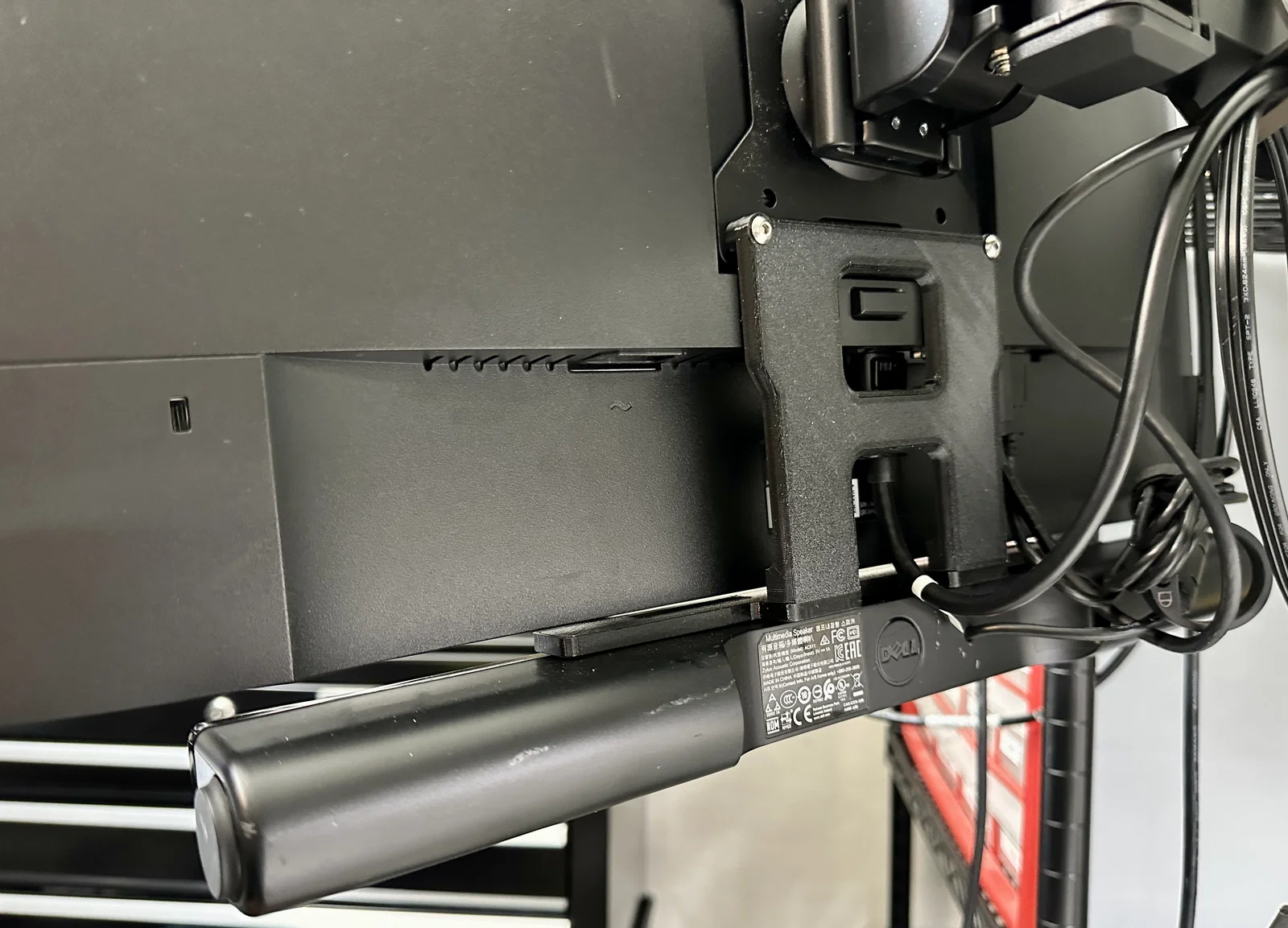

Ngàm này yêu cầu màn hình phải được gắn lên arm hoặc hệ thống gá lắp khác có sử dụng chuẩn VESA và không che khuất đường tiếp cận hai con ốc phía dưới. Chân đế để bàn sẽ không dùng được.
Soundbar được đặt lùi vào một chút để dễ bấm các nút ở cạnh dưới bên phải của màn hình.
Bạn sẽ cần 4 insert ren M3, mình dùng McMaster 94180A331.

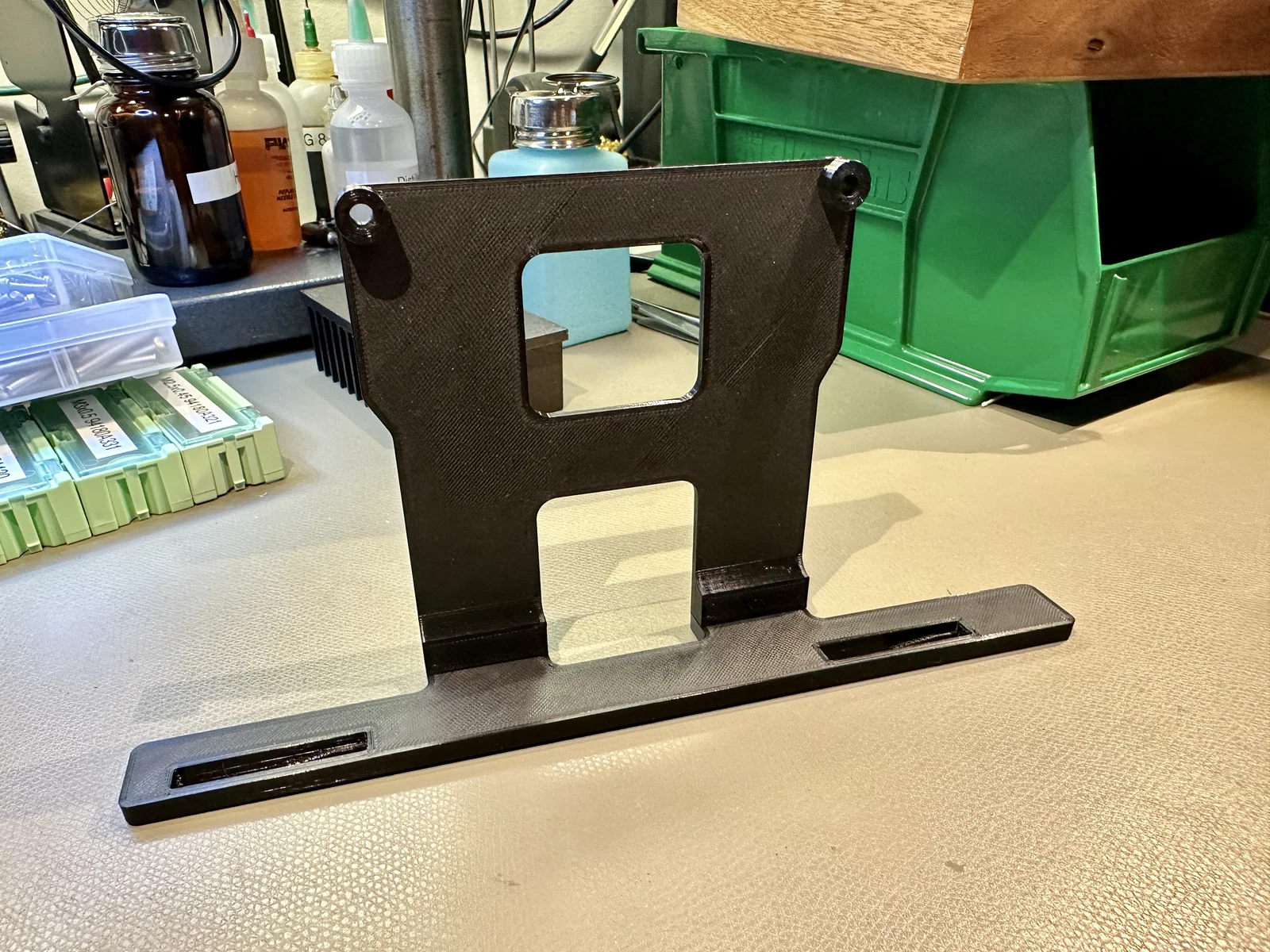

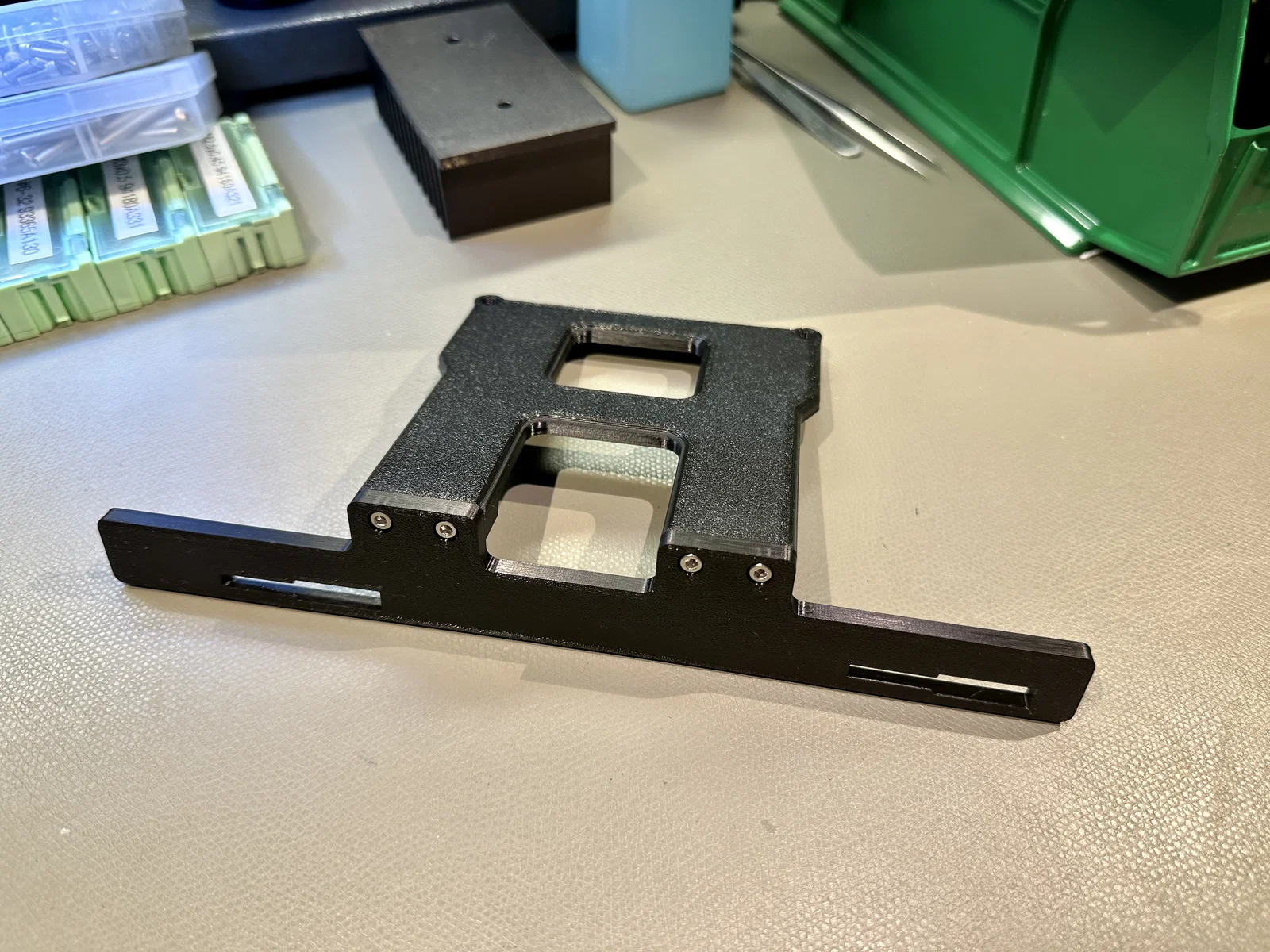

Bạn sẽ cần 4 ốc M3x6mm socket head cap screws để bắt 2 nửa của ngàm lại với nhau. Chiều dài chính xác không quá quan trọng.
Bạn sẽ cần 2 ốc M4x20mm để bắt ngàm vào màn hình. Chiều dài cụ thể sẽ tùy theo độ dày của bộ ngàm VESA hiện có của bạn.
Giấy phép
Tác phẩm này được cấp phép theo
Creative Commons — Attribution — Noncommercial — Share AlikeCC-BY-NC-SA
