Ngàm gắn CarPlay cho Volvo V50/S40/C30/C70 (bản cập nhật)

Volvo V50 / S40 / C30 / C70 CarPlay Fascia Mount (Remix)

Bản remix từ thiết kế DS Prints Custom Volvo V50 / S40 / C30 / C70 phone mount, được chỉnh sửa để bỏ phần kẹp/đỡ điện thoại và thay bằng ngàm gắn nghiêng cho một màn hình CarPlay giá rẻ.

Mời bạn xem qua thiết kế gốc – làm rất “xịn”, mô tả rõ ràng, và lắp vừa khít để thay thế phần fascia zin.

CẬP NHẬT - Mình đã thiết kế lại mẫu này để dùng 3x M4 threaded heat inserts và 3x M4 Screws/Bolts. Cách này sẽ an toàn hơn và siết chắc hơn. Mình cũng kèm thêm Pilot Hole Guide để canh lỗ cho đúng.

Với đa số người dùng, thiết kế gốc có lẽ sẽ là giải pháp gọn và dễ hơn để gắn điện thoại chạy bản đồ hoặc nghe nhạc. Tuy nhiên, nếu bạn muốn dùng màn hình CarPlay riêng và/hoặc bộ camera lùi, thì gần như rất ít lựa chọn gắn đẹp mà không phải dán màn hình “lạc quẻ” lên taplo, vừa xấu vừa có thể che tầm nhìn. Bản remix này làm ra để giải quyết đúng vấn đề đó.

Thiết kế này dành cho các loại màn hình CarPlay standalone giá rẻ bán nhiều trên mạng. Mình dùng một bộ mua từ AliExpress, giá khoảng £30.

CẢNH BÁO

Thiết kế này lắp ráp hơi “khoai” và chưa được tối ưu. Nếu không cẩn thận khi lắp đặt hoặc sử dụng, có rủi ro làm hư thiết bị CarPlay. Bạn tự cân nhắc và tự chịu hoàn toàn rủi ro.

Mình không chịu bất kỳ trách nhiệm hay nghĩa vụ pháp lý nào cho mọi mất mát, hư hỏng, chấn thương, hoặc hậu quả khác phát sinh từ việc làm theo hướng dẫn này.

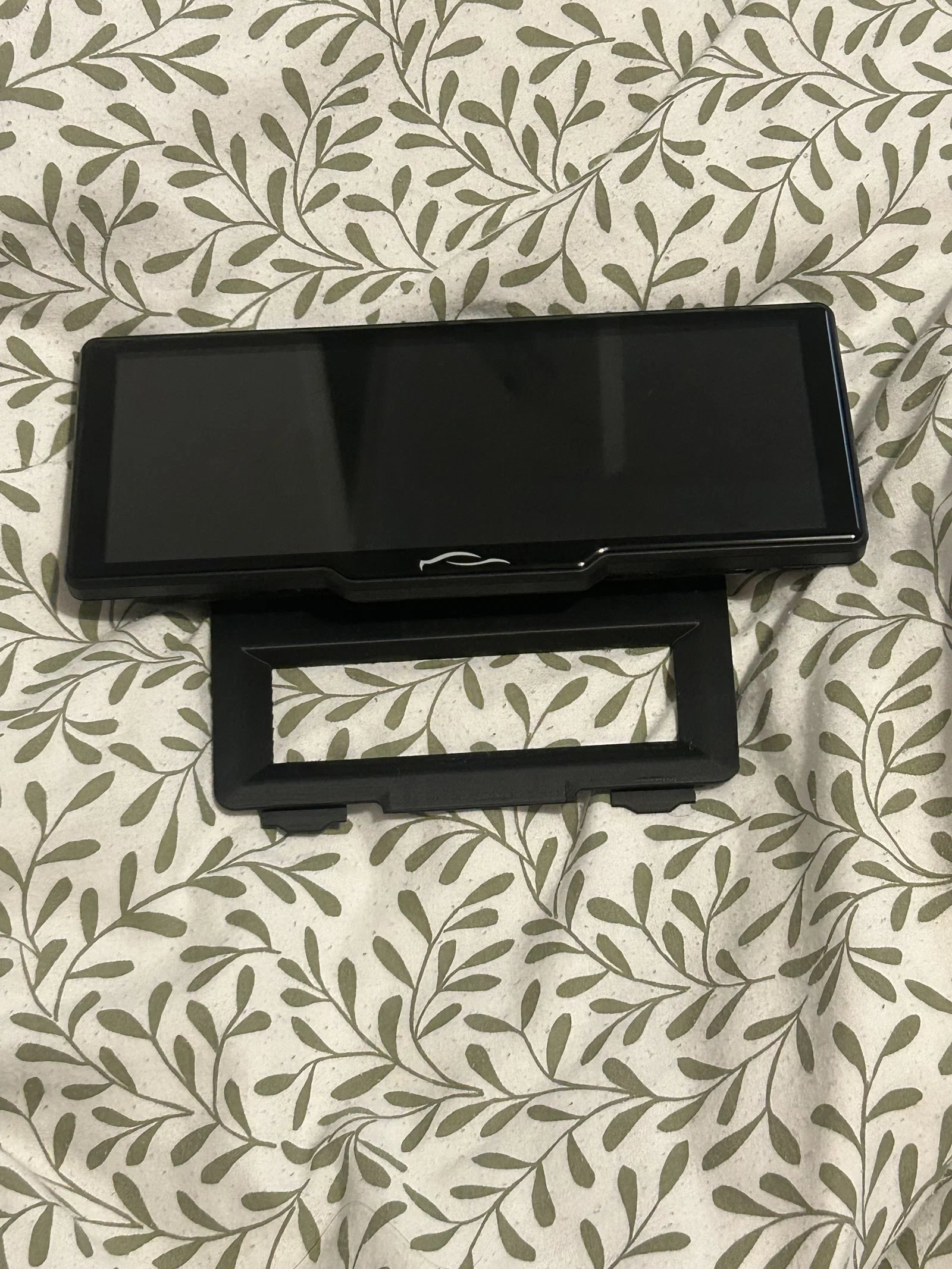

Có rất nhiều biến thể thiết bị CarPlay khác nhau bán online. Bộ mình dùng tương tự cái trong hình phía trên. Các mẫu tương tự có thể dùng được, nhưng không thể đảm bảo tương thích 100%.

Ghi chú thêm: gioăng quy-lát (head gasket) xe mình sau đó bị thổi, nên hiện tại mình không có kế hoạch tối ưu hay thiết kế lại thêm cho ngàm này. Mẫu vẫn chạy ổn với nhu cầu của mình trong 6 tháng sở hữu xe, nhưng chắc chắn vẫn còn dư địa để ai đó tinh chỉnh tốt hơn.

Thiết kế

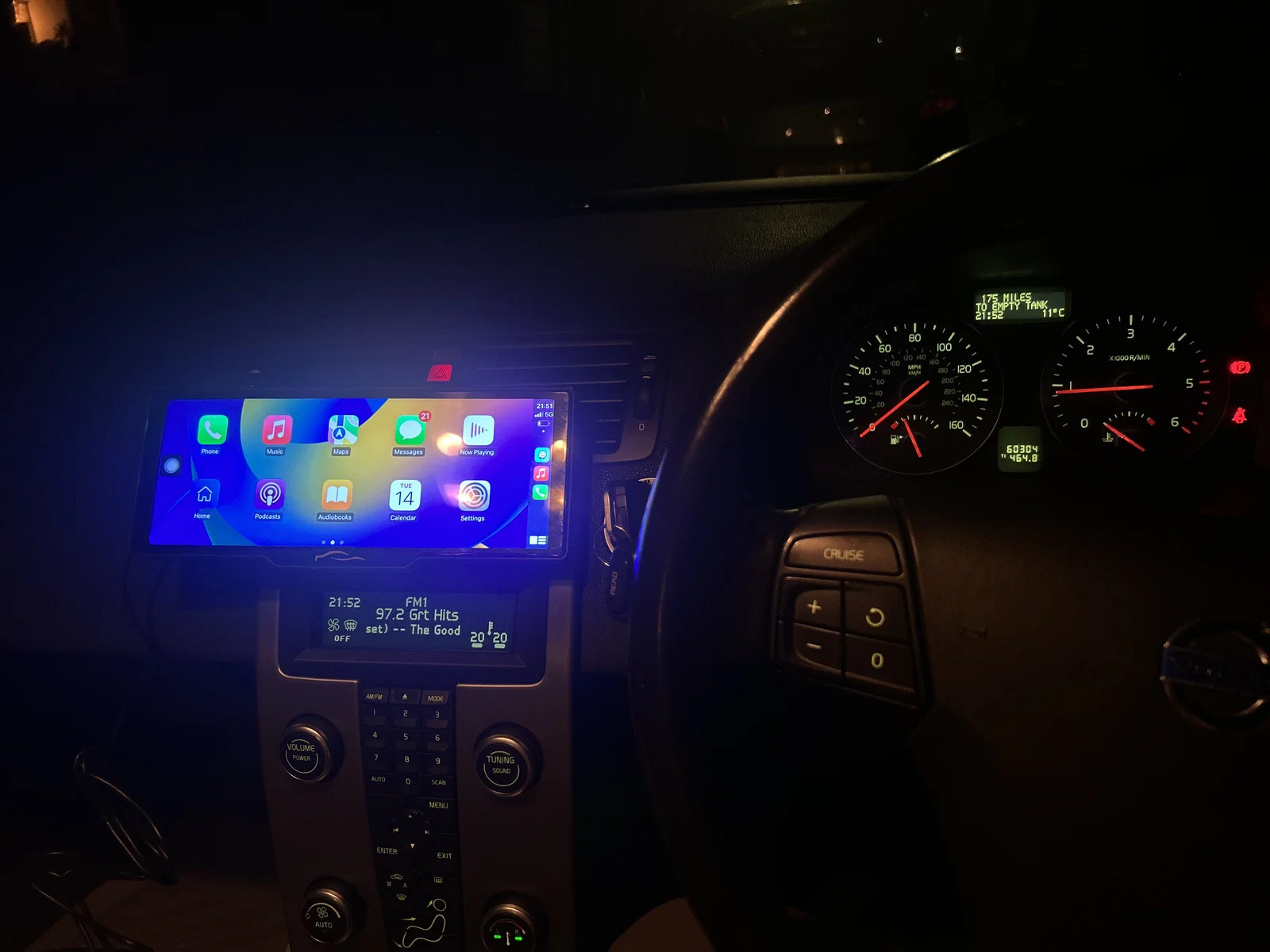

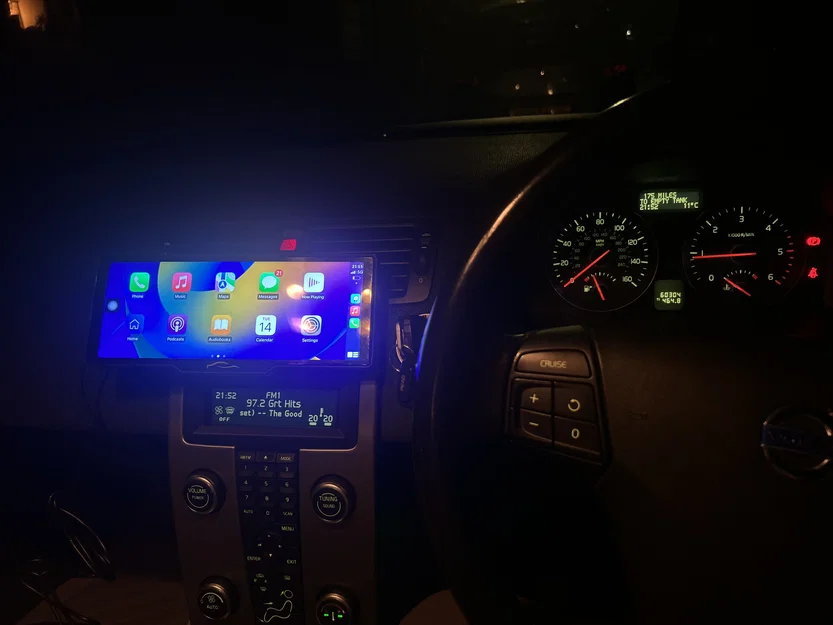

Nhìn thì đơn giản, nhưng mình tốn khá nhiều thời gian để chỉnh góc gắn sao cho cân bằng tốt nhất giữa tầm nhìn người lái, độ vừa của màn hình, và khoảng hở với taplo.

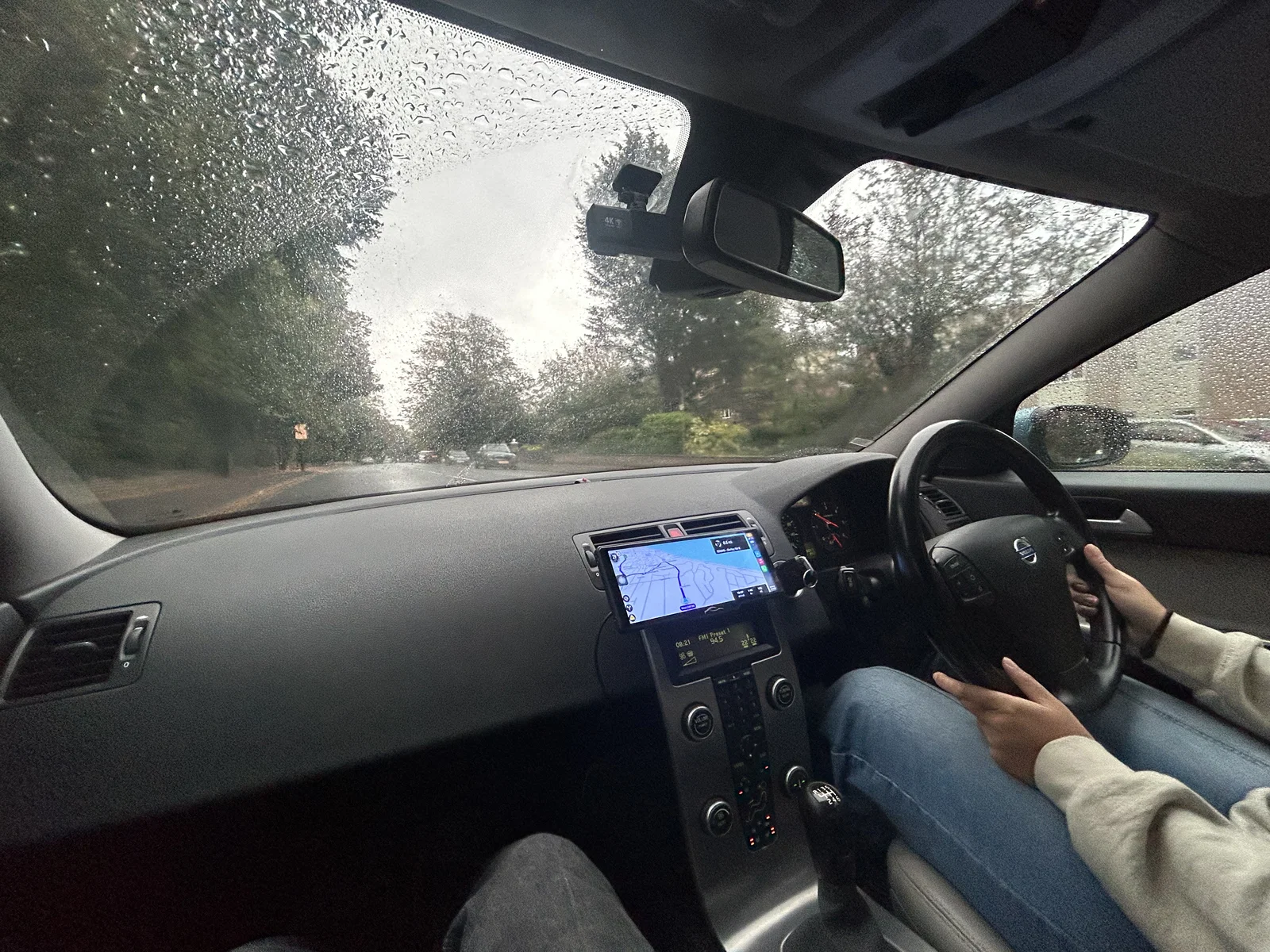

Trên Volvo S40 của mình (tay lái phải), ổ khóa (ignition barrel) nằm bên trái vô-lăng, nên vị trí đặt màn hình khá khó. Thiết kế này vẫn chừa đủ khoảng để cắm/xoay chìa khóa, đồng thời vẫn nhìn rõ đầy đủ:

• Màn hình radio nguyên bản

• Tất cả nút zin theo xe

• Nút đèn hazard

In ấn (Printing)

• Vật liệu khuyến nghị: PETG hoặc filament chịu nhiệt khác

• Không khuyến nghị PLA vì có thể mềm/biến dạng hoặc chảy trong khoang xe nóng

• Infill khuyến nghị: tối thiểu 15%

Mình khuyên in chi tiết theo tư thế “nằm nghiêng” để fit tốt nhất. Mình thử in đặt phẳng trên cạnh trên thì độ chính xác lắp vào không bằng, dù cũng có thể do lúc đó chất lượng filament không tốt.

Hướng dẫn lắp (Mounting Instructions)

Để gắn thiết bị CarPlay, ban đầu mình dùng 3x vít gỗ đường kính 3mm có sẵn ở nhà. Sau đó mình đã cập nhật thiết kế, chuyển sang cần 3x M4 threaded inserts, vì dùng vít gỗ tăng rủi ro không cần thiết khi thao tác với thiết bị CarPlay. Cách mới sẽ an toàn hơn và chắc chắn hơn.

Từng bước

1. Tháo nắp/panel phía sau của thiết bị CarPlay.

2. Dùng miếng in Pilot Hole Guide để đánh dấu vị trí lỗ mồi trên vỏ sau của thiết bị CarPlay (chỗ chân đế zin thường bắt vào). Việc này giúp canh đúng vị trí.

3. Khoan lỗ mồi cẩn thận khi đã tháo vỏ sau để tránh làm hư linh kiện bên trong. Nếu có thể, khoan từ phía trong ra ngoài. Khuyến nghị dùng mũi khoan 4mm.

4. Bắt ngàm bằng M4 Screws/Bolts.

5. Có thể lắp theo hai chiều, nhưng mình khuyên đặt đầu vít/bolt ở bên trong thân CarPlay để giảm khả năng làm trầy/hư thiết bị.

6. Lắp lại thiết bị CarPlay.

7. Tháo fascia radio zin khỏi xe một cách cẩn thận:

   • Có 2 ngàm ở phía trên

   • Sau đó fascia sẽ bật/nhả và xoay ra ngoài

8. Thay fascia zin bằng bộ chi tiết đã in và lắp hoàn chỉnh.
